엔진룸

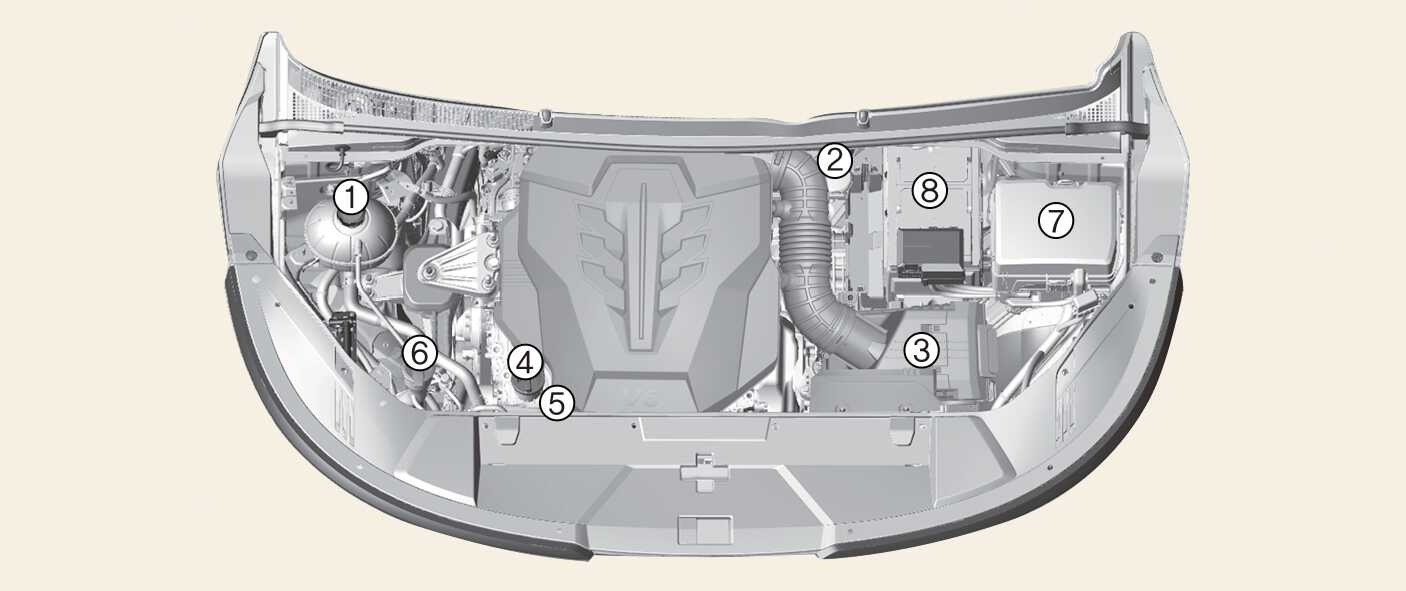

그림 1. 스마트스트림 G3.5 GDi 엔진
OKA4073020

설명을 위한 예로 차량에 따라 위치 및 형상이 다를 수 있습니다.

  1. 냉각수 보조 탱크 냉각수량 점검 및 보충

  2. 브레이크액 탱크 브레이크액 점검

  3. 에어클리너 에어클리너 점검

  4. 엔진 오일 주입구 엔진 오일 점검(가솔린 엔진)

  5. 엔진 오일 레벨 게이지 엔진 오일 점검(가솔린 엔진)

  6. 워셔액 주입구 워셔액 점검

  7. 퓨즈/릴레이 박스 엔진룸 퓨즈/릴레이

  8. 배터리 (-)단자 비상시동, 배터리 점검

  9. 배터리 (+)단자 비상시동, 배터리 점검

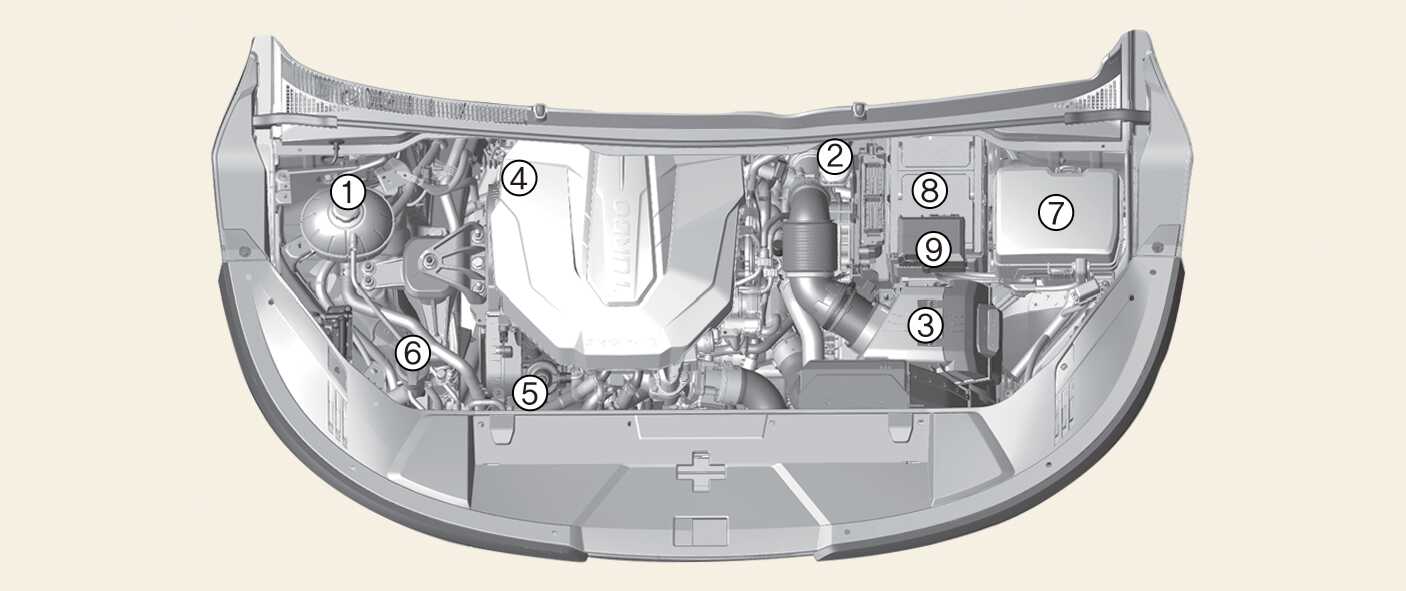

그림 2. 스마트스트림 D2.2 엔진
OKA4073021

설명을 위한 예로 차량에 따라 위치 및 형상이 다를 수 있습니다.

  1. 냉각수 보조 탱크 냉각수량 점검 및 보충

  2. 브레이크액 탱크 브레이크액 점검

  3. 에어클리너 에어클리너 점검

  4. 엔진 오일 주입구 엔진 오일 점검(디젤 엔진)

  5. 엔진 오일 레벨 게이지 엔진 오일 점검(디젤 엔진)

  6. 와셔액 주입구 워셔액 점검

  7. 퓨즈/릴레이 박스 엔진룸 퓨즈/릴레이

  8. 배터리 (-)단자 비상시동, 배터리 점검

  9. 배터리 (+)단자 비상시동, 배터리 점검
