퓨즈/릴레이 구성도

실내

OHM071027

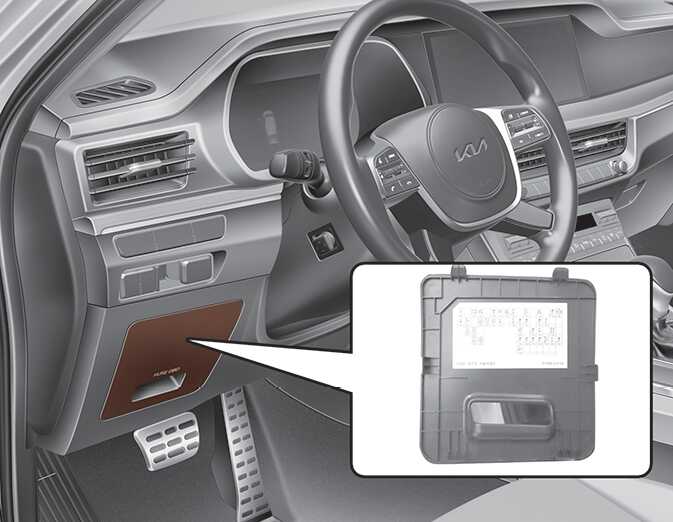

그림 1. 운전석 퓨즈 박스
OHM070146

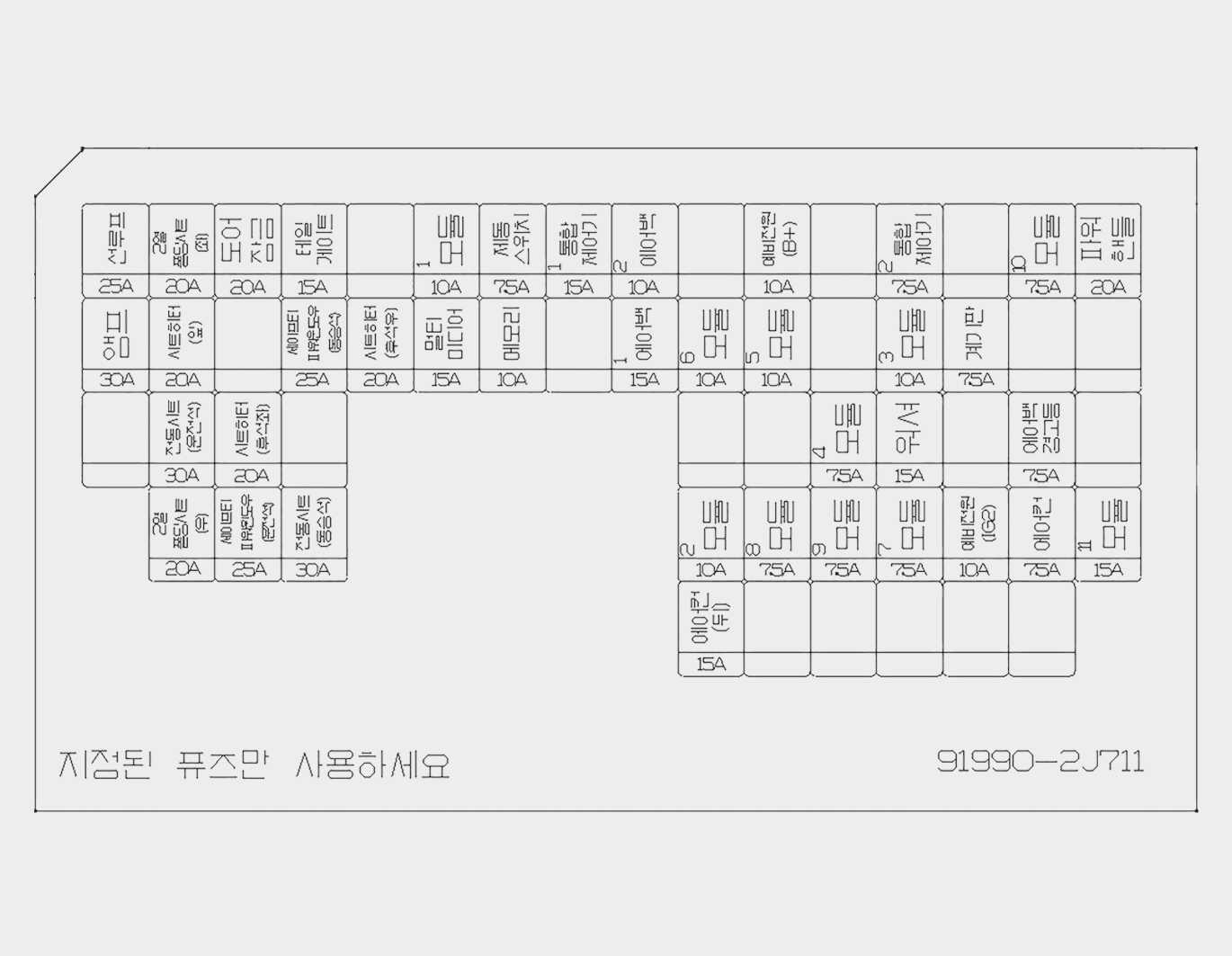

사양에 따라 퓨즈/릴레이 구성도가 실제 장착된 구성도와 상이할 수 있으니 박스 커버 안쪽에 부착되어 있는 퓨즈/릴레이 구성도를 참고하십시오.

엔진룸

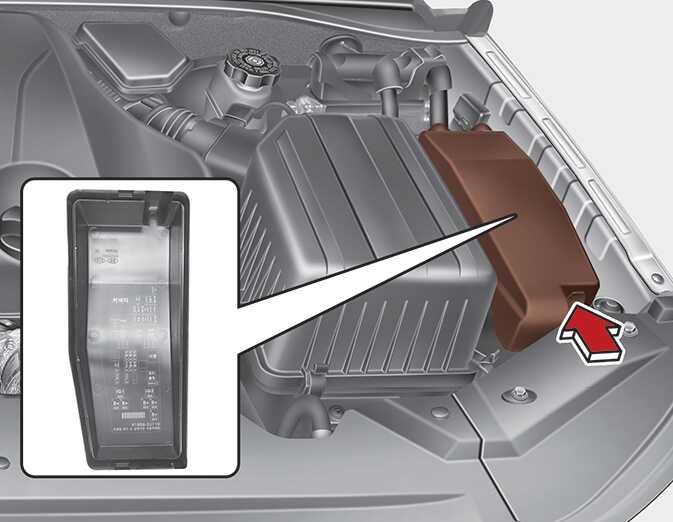

그림 2. 엔진룸(퓨즈/릴레이 박스)
OHM071028

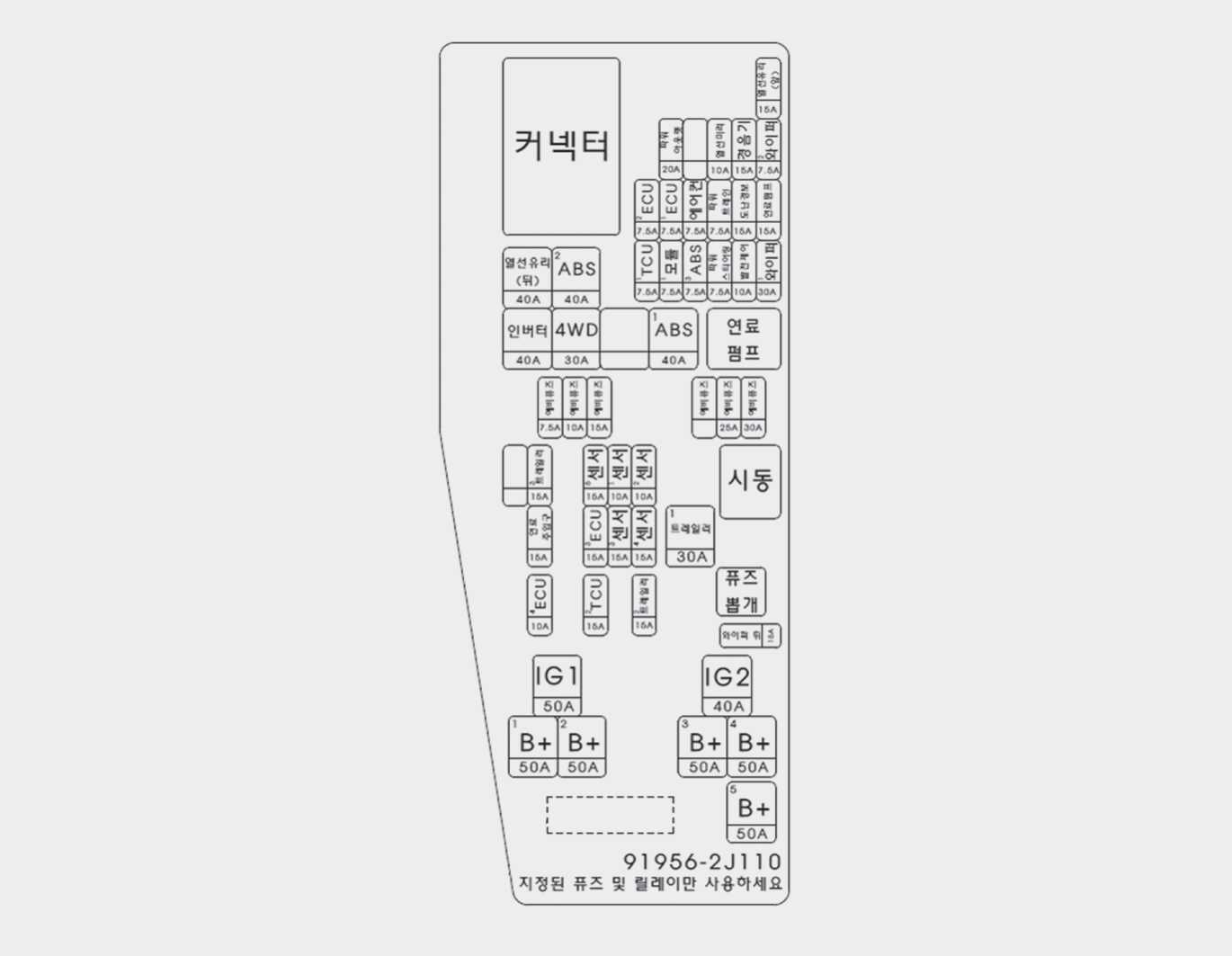

그림 3. 엔진룸(퓨즈/릴레이 박스)
OHM079147

사양에 따라 퓨즈/릴레이 구성도가 실제 장착된 구성도와 상이할 수 있으니 박스 커버 안쪽에 인쇄되어 있는 퓨즈/릴레이 구성도를 참고하십시오.

엔진룸

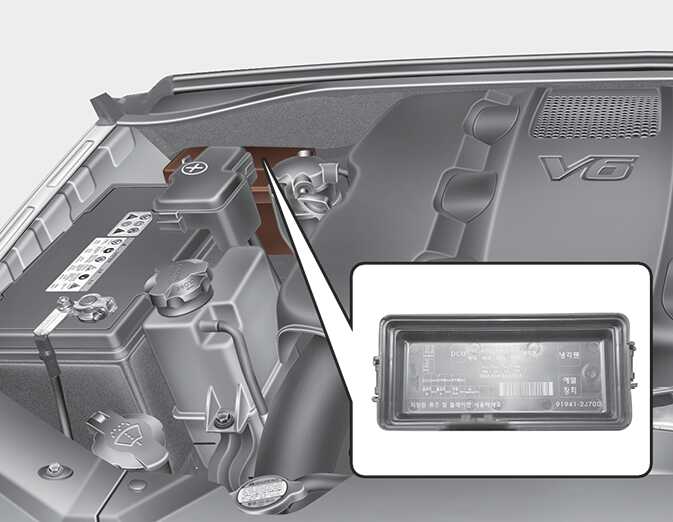

그림 4. 엔진룸 서브(보조) 정션블록
OHM071113

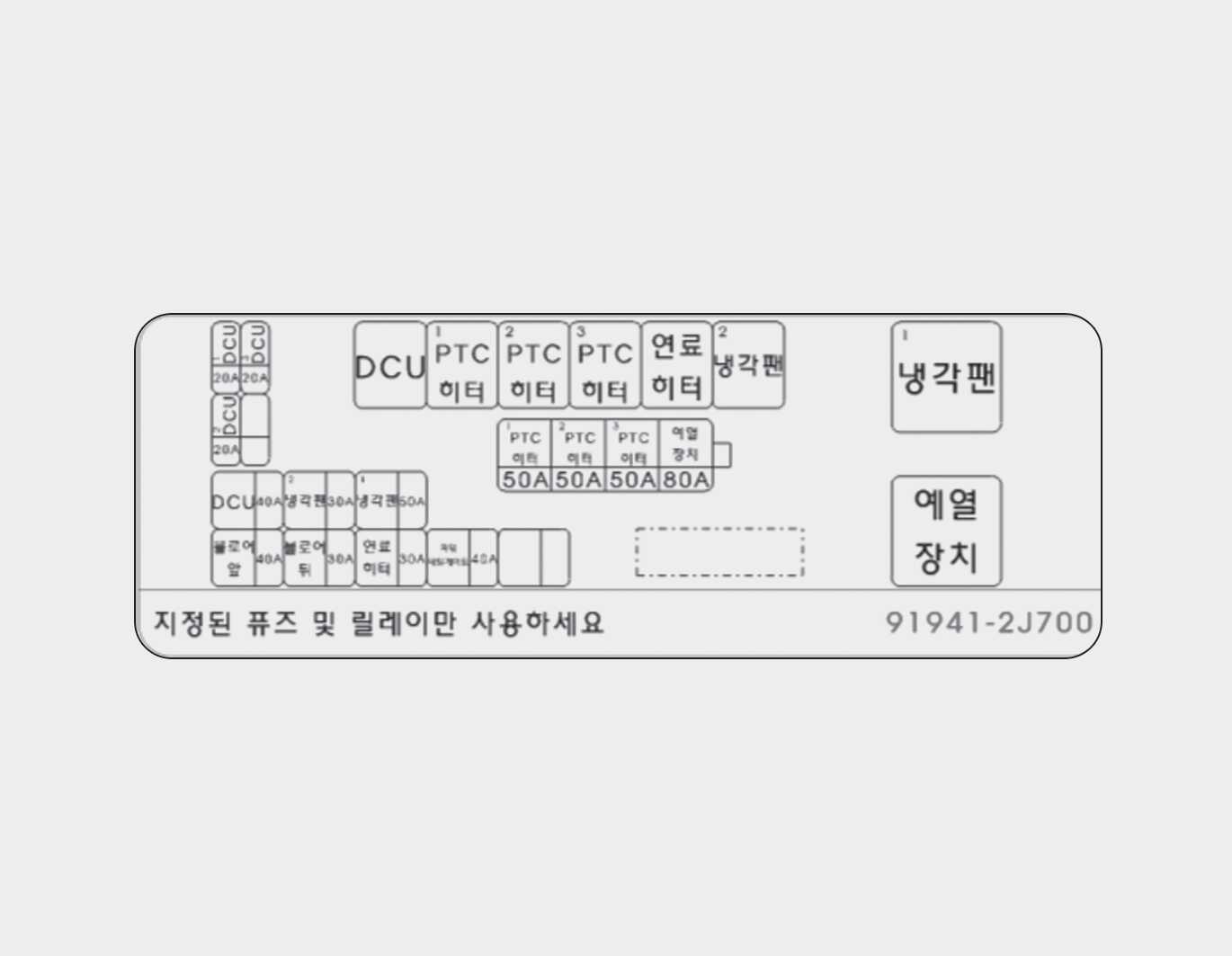

그림 5. 엔진룸 서브(보조) 정션블록
OHM079148

사양에 따라 퓨즈/릴레이 구성도가 실제 장착된 구성도와 상이할 수 있으니 박스 커버 안쪽에 인쇄되어 있는 퓨즈/릴레이 구성도를 참고하십시오.

엔진룸

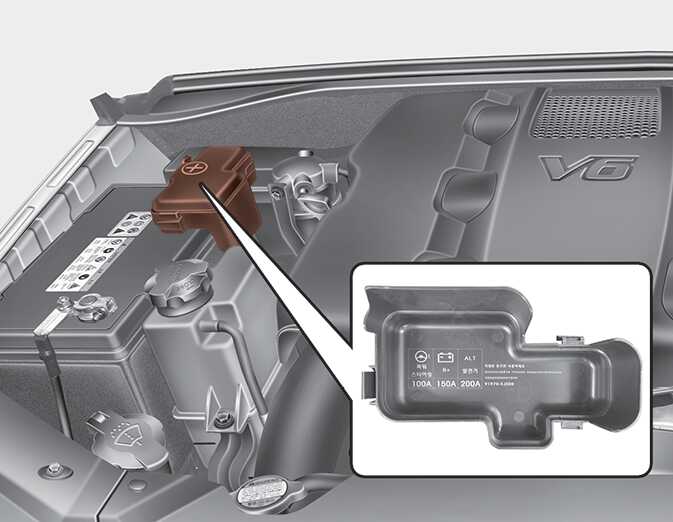

그림 6. 엔진룸(배터리 터미널 커버)
OHM071150

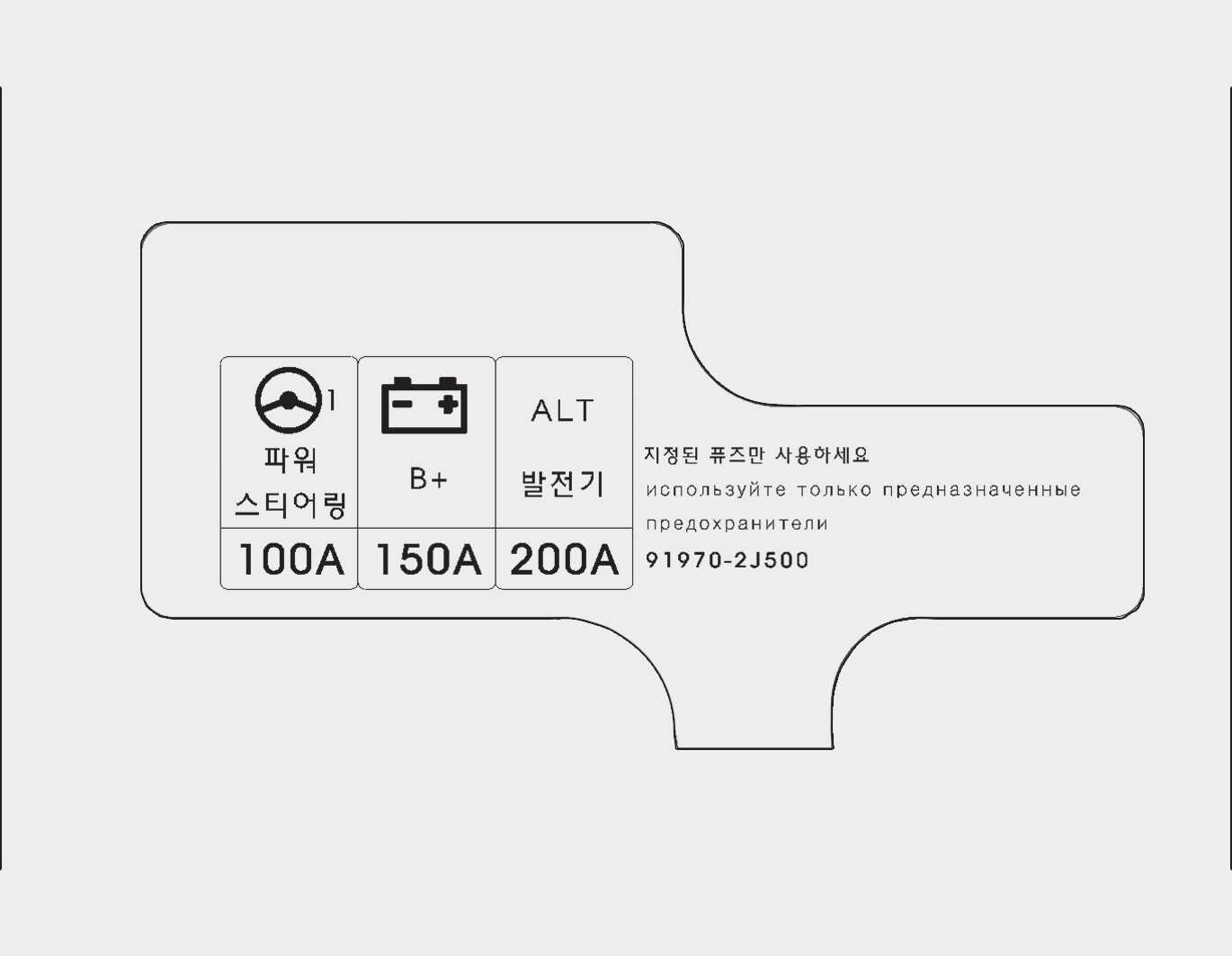

그림 7. 엔진룸(배터리 터미널 커버)
OHM079149

사양에 따라 퓨즈/릴레이 구성도가 실제 장착된 구성도와 상이할 수 있으니 박스 커버 안쪽에 인쇄되어 있는 퓨즈/릴레이 구성도를 참고하십시오.
