완속 충전기 연결 방법

  1. 브레이크 페달을 밟은 상태에서 주차 브레이크를 걸어 두십시오.
  2. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변속하고 시동을 끄십시오. 「P」(주차)단 이외의 단에서는 충전이 불가합니다.

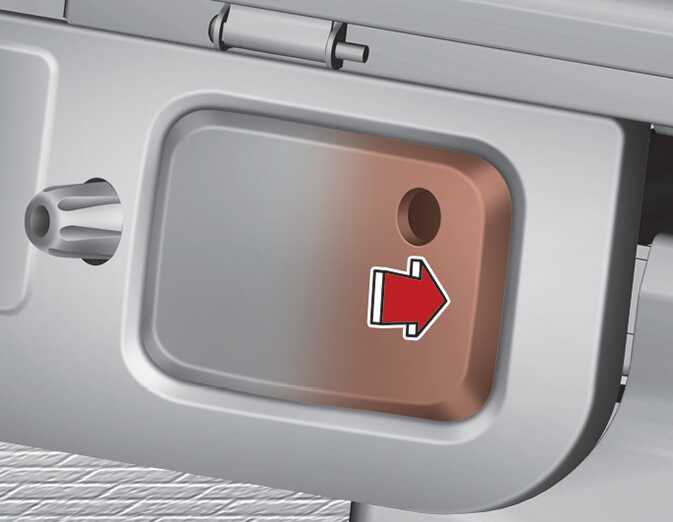

  3. 충전 도어 우측 끝 부분을 눌러 충전 도어를 여십시오.
    OPUEVQ019001
    OPUEVQ019002
    주의

    • 추운 날씨에 충전 도어가 얼어서 열리지 않으면 충전 도어 주변을 톡톡 두드려 얼음을 제거한 후 여십시오. 만일 강제로 열 경우 충전 도어가 파손될 수 있습니다.

    • 자동 세차 시 충전 도어가 열려 파손될 수 있으니 충전 도어가 잠금된 상태인지 확인하십시오.

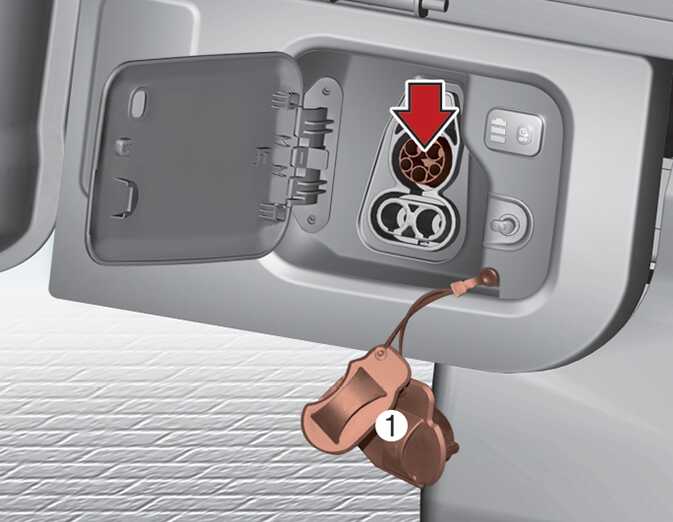

  4. 충전 도어를 열고 충전 인렛의 커버(1)를 여십시오.
    OPUEVQ019003
  5. 충전 커넥터와 충전 인렛에 먼지 등 이물질이 없는지 확인하십시오.
  6. 충전 커넥터 손잡이 부분을 잡고 차량의 완속 충전 인렛에 연결하십시오. 이때, "찰칵" 소리가 날 때까지 충분히 밀어주십시오.

    결합이 잘 되지 않았다면 충전 커넥터와 충전 단자 접속 불량으로 화재가 발생할 수 있습니다.

    충전 방법, 분리 방법에 대한 상세 내용은 각 완속 충전기 매뉴얼을 참고하십시오.

    충전 커넥터의 모양은 각 충전기 제조사마다 상이할 수 있습니다.

    충전 커넥터 잠금 모드

    • 항상 잠금: 충전 커넥터가 정상적으로 체결되면 자동으로 충전 커넥터는 잠금 상태가 됩니다.

    • 충전 중 잠금: 충전 커넥터가 정상적으로 체결되고 충전을 시작하면 충전 커넥터는 잠금 상태가 됩니다.

    • 사용 안 함: 충전 상태에 무관하게 충전 인렛 잠금 장치가 해제 상태를 유지합니다

    자세한 사항은 "충전 커넥터 잠금"의 내용을 참고하십시오.

  7. 충전 플러그를 완속 충전기의 충전 콘센트에 연결한 후 충전을 시작하십시오.

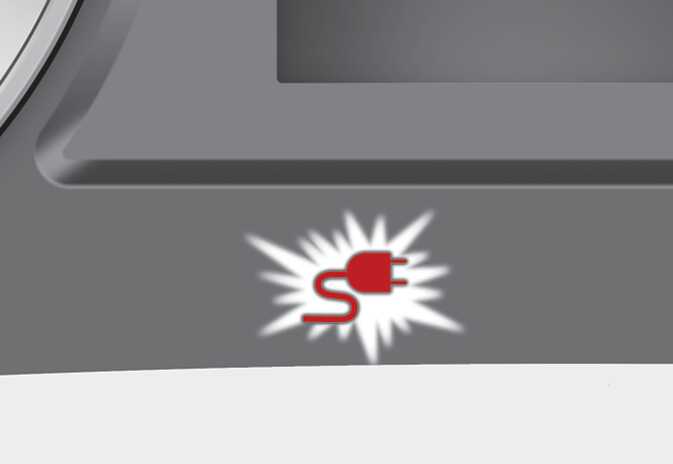

  8. 클러스터에 구동용(고전압) 배터리 충전 표시등이 켜져 있는지 확인하십시오. 충전 표시등이 꺼져 있을 경우 충전이 되지 않습니다.
    OPUEVQ019004

    충전 커넥터 및 충전 플러그가 정확히 연결되지 않은 경우 다시 충전 케이블을 연결하여 충전하십시오.

    주의

    • 안전을 위해 시동을 「OFF」에 두고 「P」(주차)단에서만 충전을 하십시오.

      충전이 시작된 이후에는 시동 버튼을 눌러 「ACC」 또는 「ON」 상태로 한 후 라디오 등의 전장품 사용은 가능합니다.

    • 완속 충전 중에는 지역에 따라 라디오가 잘 들리지 않을 수 있습니다.

    • 충전 중에 「P」(주차)단에서 「R」(후진), 「N」(중립), 「D」(주행) 등의 다른 위치로 변속 시 충전이 종료됩니다.

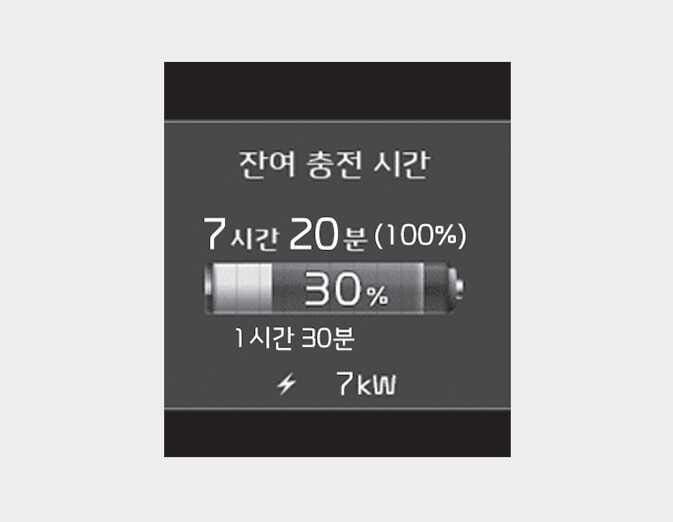

충전이 시작되면 클러스터에 충전 예상 소요시간이 약 1분 동안 표시됩니다.

OPUEVQ019017

충전 중에 운전석 도어를 열 경우에도 클러스터에 충전 예상 소요시간이 약 1분 동안 표시됩니다.

예약 충전이 설정되어 있는 경우에는 충전 예상 소요시간이 "--＂로 표시됩니다.

주의

충전 예상 소요시간은 구동용(고전압) 배터리 상태와 수명, 충전기의 사양, 주변 온도에 따라 달라질 수 있습니다.
