휴대용 충전기(ICCB: In Cable Control Box) 연결 방법

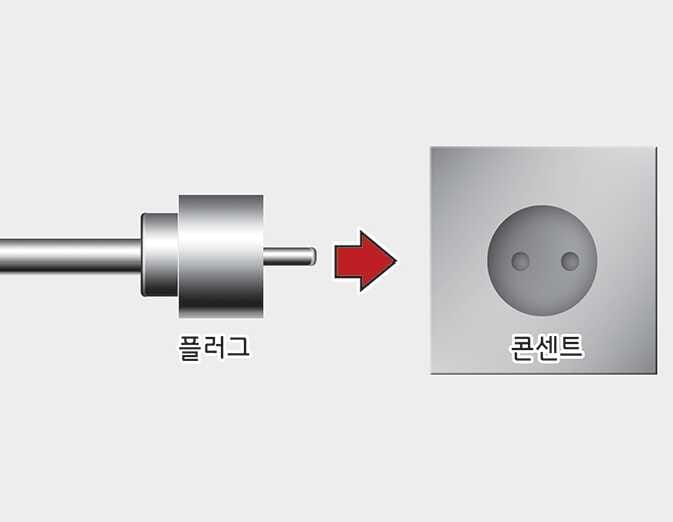

  1. 가정용 전기 콘센트에 전원 플러그를 연결하십시오.
    OSKEV079077K0
    주의

    노후화된 콘센트 또는 손상, 부식 균열이 있는 콘센트에는 충전을 하지 마십시오.

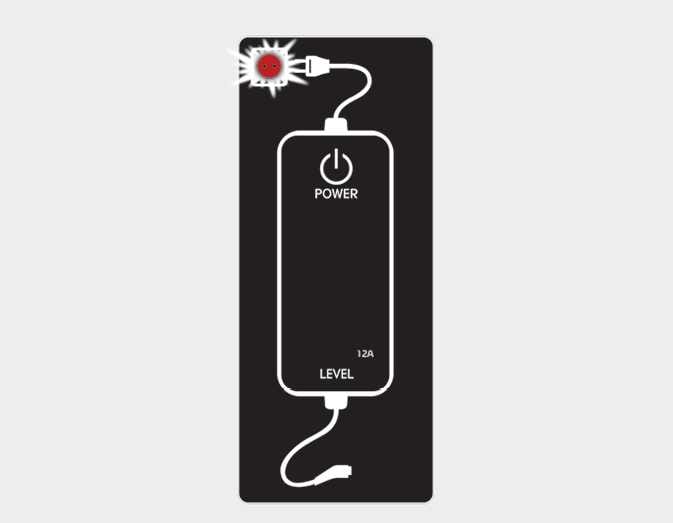

  2. 제어 박스에 전원 연결 표시등(초록색)이 켜진 것을 확인합니다.
    그림 1. 전원 플러그 연결
    ODEEV018057NR
  3. 브레이크 페달을 밟은 상태에서 주차 브레이크를 걸어 두십시오.
  4. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변속하고 시동을 끄십시오. 「P」(주차)단 이외의 단에서는 충전이 불가합니다.

    콘센트 플러그 체결 시 헐겁지 않도록 확인 바랍니다. (헐거울 경우 발열이 있을 수 있습니다.)

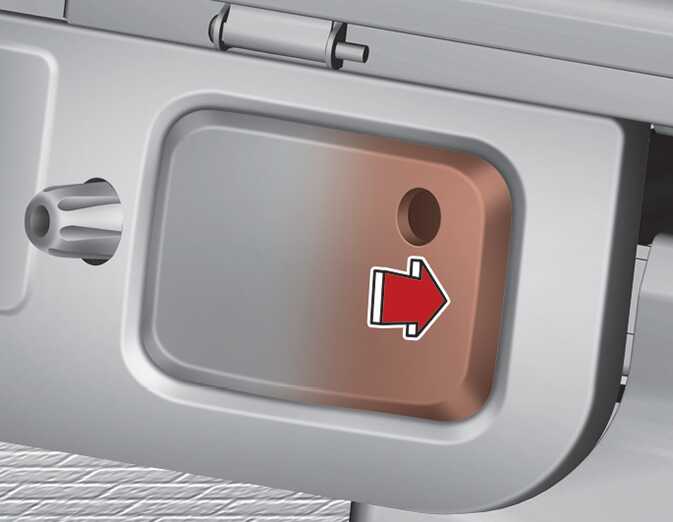

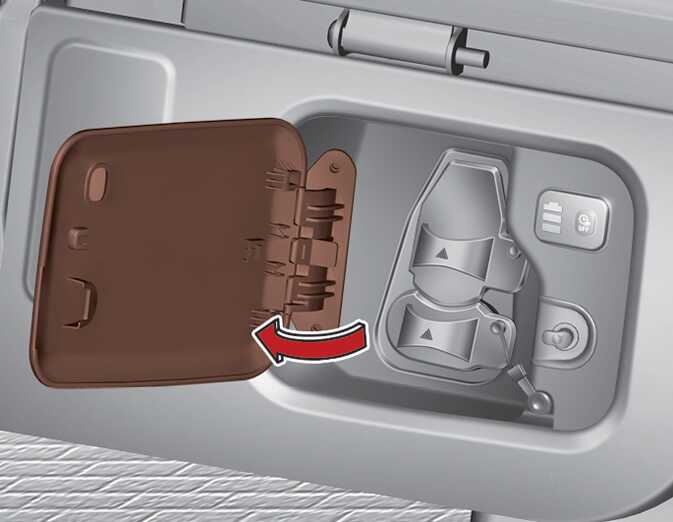

  5. 충전 도어 우측 끝단을 눌러 충전 도어를 여십시오.
    OPUEVQ0190011
    OPUEVQ0190021
    주의

    • 추운 날씨에 충전 도어가 얼어서 열리지 않으면 충전 도어 주변을 톡톡 두드려 얼음을 제거한 후 여십시오. 만일 강제로 열 경우 충전 도어가 파손될 수 있습니다.

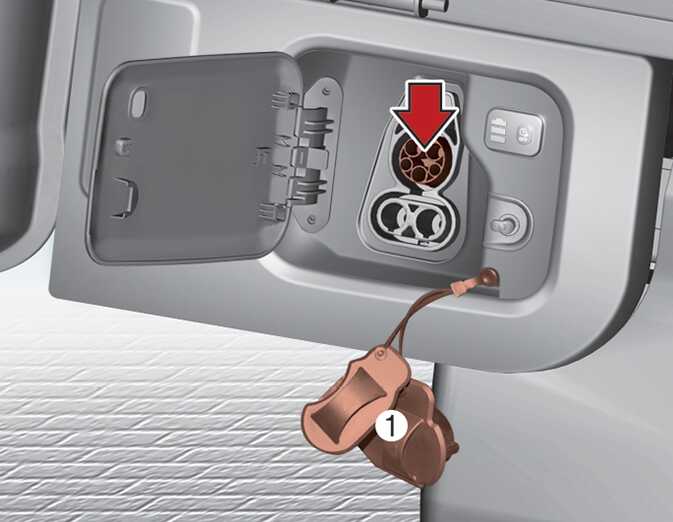

  6. 충전 도어를 열고 인렛 커버(1)를 여십시오.
    OPUEVQ0190030
  7. 충전 커넥터의 보호캡을 열고 충전 커넥터와 충전 인렛에 먼지 등 이물질이 없는지 확인하십시오.
  8. 충전 커넥터 손잡이 부분을 잡고 차량의 완속 충전 인렛에 연결하십시오. 이때, "찰칵" 소리가 날 때까지 충분히 밀어주십시오. 결합이 잘 되지 않았다면 충전 커넥터와 충전 단자 접속 불량으로 화재가 발생할 수 있습니다.

    충전 커넥터 잠금 모드

    • 항상 잠금: 충전 커넥터가 정상적으로 체결되면 자동으로 충전 커넥터는 잠금 상태가 됩니다.

    • 충전 중 잠금: 충전 커넥터가 정상적으로 체결되고 충전을 시작하면 충전 커넥터는 잠금 상태가 됩니다.

    • 사용 안 함: 충전 상태에 무관하게 충전 인렛 잠금 장치가 해제 상태를 유지합니다.

    자세한 사항은 "충전 커넥터 잠금"의 내용을 참고하십시오.

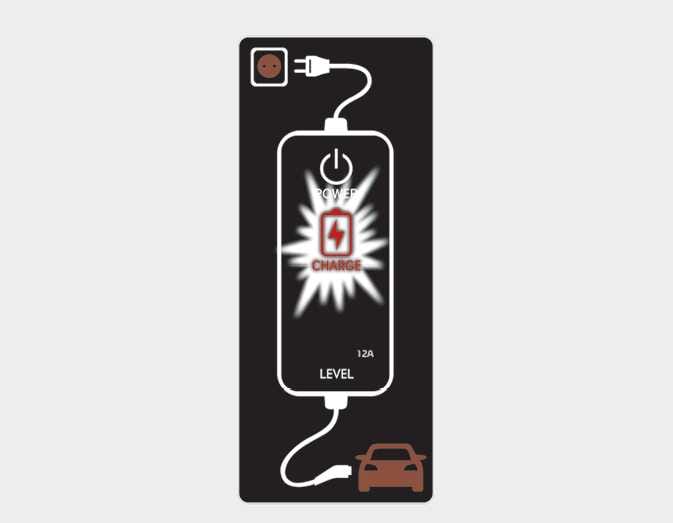

    충전은 자동으로 시작하며 충전 표시등은 깜빡입니다.

    그림 2. 충전
    ODEEV018058NR

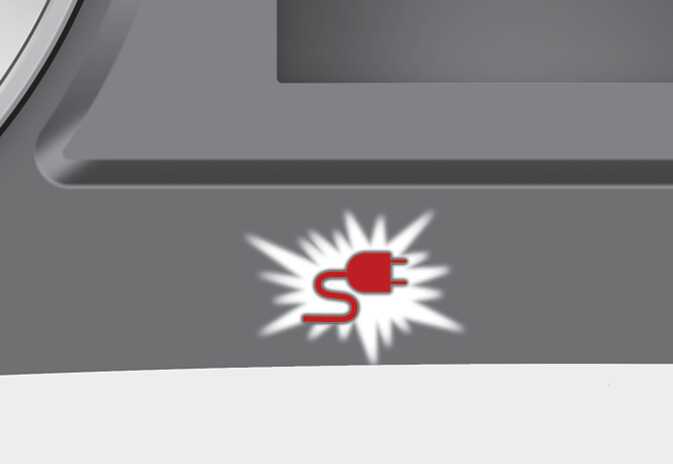

  9. 클러스터에 구동용(고전압) 배터리 충전 표시등이 켜져 있는지 확인하십시오. 충전 표시등이 꺼져 있을 경우 충전이 되지 않습니다.
    OPUEVQ0190041

    충전 커넥터가 정확히 연결되지 않을 경우 다시 충전 케이블을 연결하여 충전하십시오.

    주의

    • 안전을 위해 시동을 「OFF」에 두고 「P」(주차)단에서만 충전을 하십시오. 충전이 시작된 이후에는 시동 버튼을 눌러 「ACC」 또는 「ON」 상태로 한 후 라디오 등의 전장품 사용은 가능합니다.

    • 충전 중에는 「P」(주차)단에서 다른 위치로 변속할 수 없습니다.

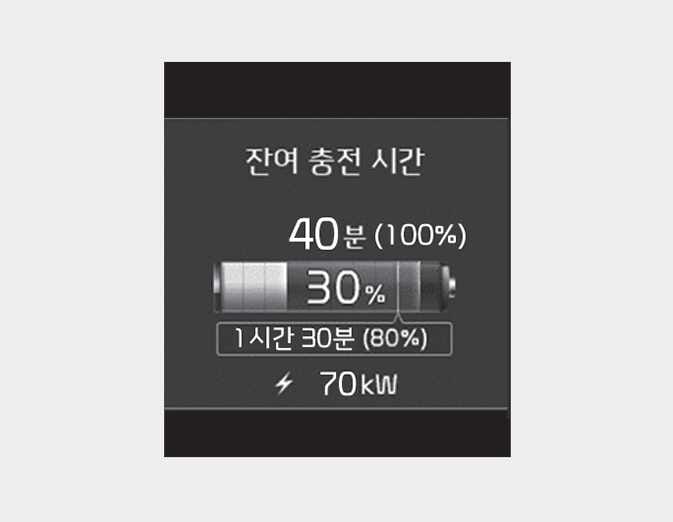

충전이 시작되면 클러스터에 충전 예상 소요 시간이 약 1분 동안 표시됩니다.

OPUEVQ0190180

충전 중에 운전석 도어를 열 경우에도 클러스터에 충전 예상 소요 시간이 약 1분 동안 표시됩니다.

예약 충전이 설정되어 있는 경우에는 충전 예상 소요 시간이 "--"로 표시됩니다.

주의

충전 예상 소요 시간은 구동용(고전압) 배터리 상태와 수명, 충전기의 사양, 주변 온도에 따라 달라질 수 있습니다.
