에어백 장치 작동 설명

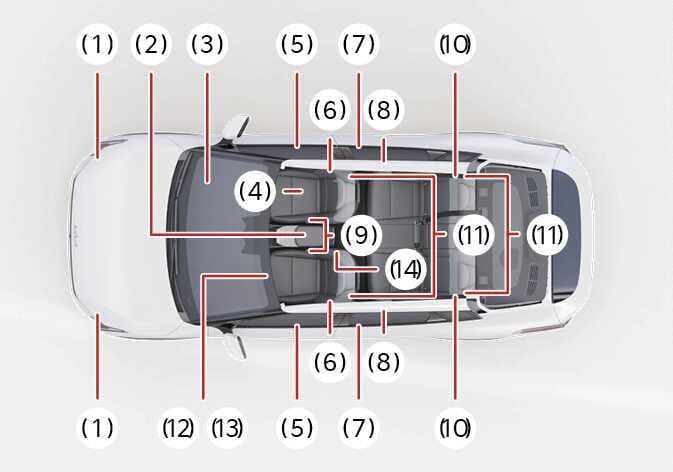

N_CT25B047

에어백 제어 모듈은 다음 부품들과 연동하여 작동합니다.

  1. 정면 충돌 센서

  2. 에어백 제어 모듈/전복 센서

  3. 동승석 에어백 모듈

  4. 승객 구분 센서(ODS)

  5. 측면 충돌 센서(압력)

  6. 앞좌석 사이드 에어백 모듈

  7. 커튼 에어백 모듈

  8. 측면 충돌 센서(가속도)

  9. 운전석/동승석 안전벨트 버클 센서

  10. 뒷좌석 사이드 에어백 모듈

  11. 안전벨트 프리텐셔너

  12. 운전석 에어백 모듈

  13. 에어백 경고등

  14. 앞좌석 센터 사이드 에어백 모듈

작동 조건

  • 시동이 걸렸을 때

  • 시동이 꺼지고 약 3분 이내일 때

에어백 제어 모듈은 POWER ON 상태에서 충돌 시 에어백과 프리텐셔너를 작동하기 위해 모든 에어백 부품을 항상 모니터링하여 충돌의 세기를 측정합니다.

  • 에어백은 POWER ON 상태 혹은 시동 OFF 이후 약 3분 동안 작동합니다.

  • 일반적으로 에어백은 충돌 정도와 방향 등에 따라 작동하게 되어 있으며, 이 두 가지 요소는 센서가 전기적 작동이나 에어백 작동 신호를 보낼 것인지를 결정하는 중요한 요소입니다.

  • 에어백은 충돌 정도와 방향에 따라 작동하게 되어 있으며, 모든 충돌에서 작동하지는 않습니다.

  • 사고 시 에어백이 부풀어 오르는 과정을 볼 수는 없습니다.

    그래서 충돌 후에 에어백이 내장된 상태에서 나와 공기가 빠져 있는 상태를 보게 됩니다.

  • 스티어링 휠에 장착되어 있는 에어백이 작동할 때 접촉하면 치명적인 부상을 입을 수 있습니다. 특히 탑승자가 스티어링 휠과 너무 가까이 있으면 부상 위험이 커집니다.

경고

에어백이 작동될 때 부상과 사망의 위험성을 줄이기 위하여 차량을 제어할 수 있고 편안한 자세를 유지할 수 있는 한, 스티어링 휠에 장착된 에어백과 운전자의 가슴 사이가 최소한 25 cm 이상 떨어지게 멀리 앉고, 동승석에서는 가능한 좌석을 뒤로 이동해 바른 자세로 앉으십시오.
