엔진룸

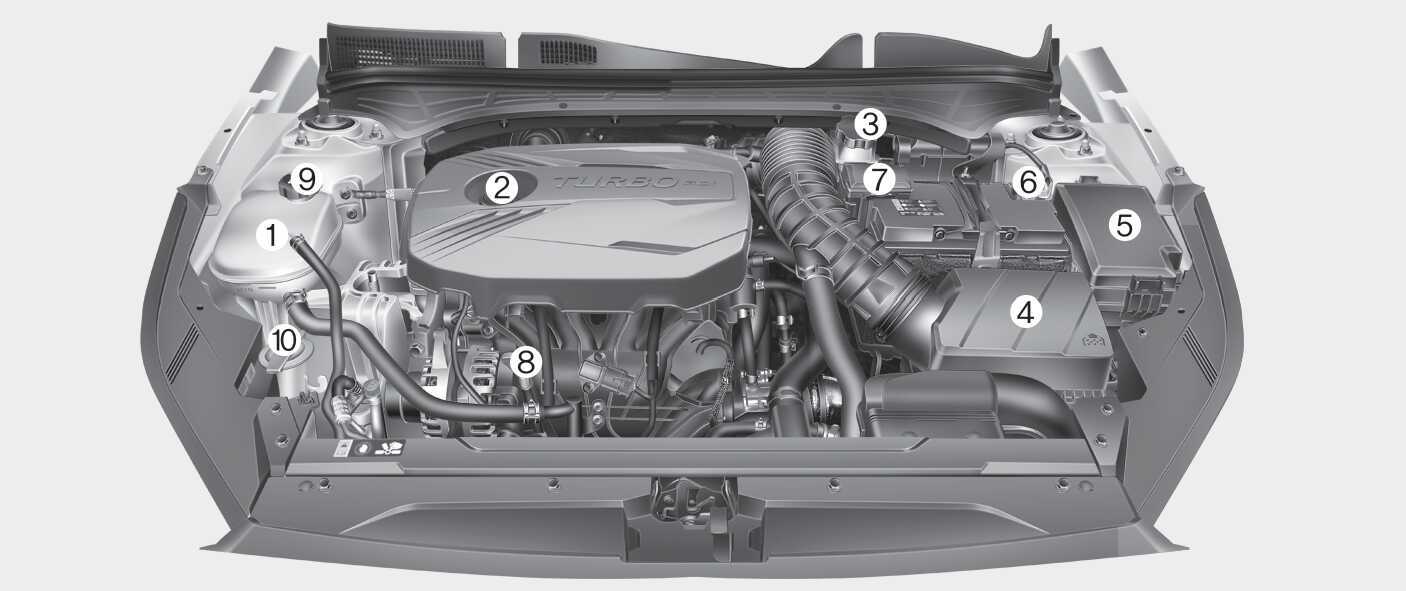

그림 1. (가솔린) 1.6 T-GDi
OBD071135L

본 도안은 실제 차량과 다를 수 있습니다.

  1. 냉각수 보조 탱크 냉각수 점검

  2. 엔진 오일 주입구 엔진 오일 점검

  3. 브레이크/클러치 액 탱크 브레이크/클러치 액 (사양적용시) 점검

  4. 에어클리너 에어클리너 점검

  5. 퓨즈 박스 엔진룸 퓨즈/릴레이

  6. 배터리 (-) 단자 배터리 점검

  7. 배터리 (+) 단자 배터리 점검

  8. 엔진 오일 레벨게이지 엔진 오일 점검

  9. 라디에이터 캡 냉각수량 점검 및 보충

  10. 와셔액 탱크 와셔액 점검

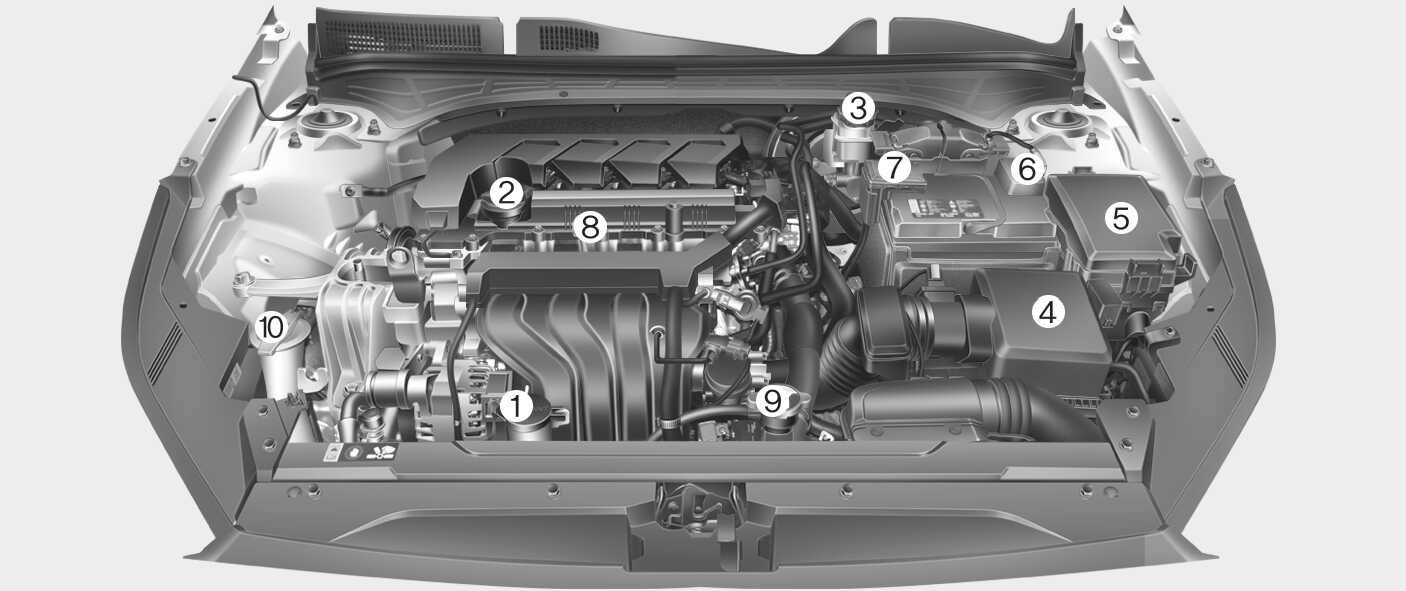

그림 2. 스마트스트림 G1.6
OBD071001L

본 도안은 실제 차량과 다를 수 있습니다.

  1. 냉각수 보조 탱크 냉각수 점검

  2. 엔진 오일 주입구 엔진 오일 점검

  3. 브레이크/클러치 액 탱크 브레이크/클러치 액 (사양적용시) 점검

  4. 에어클리너 에어클리너 점검

  5. 퓨즈 박스 엔진룸 퓨즈/릴레이

  6. 배터리 (-) 단자 배터리 점검

  7. 배터리 (+) 단자 배터리 점검

  8. 엔진 오일 레벨게이지 엔진 오일 점검

  9. 라디에이터 캡 냉각수량 점검 및 보충

  10. 와셔액 탱크 와셔액 점검
