Descripción del panel de fusibles/relés
En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.
No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

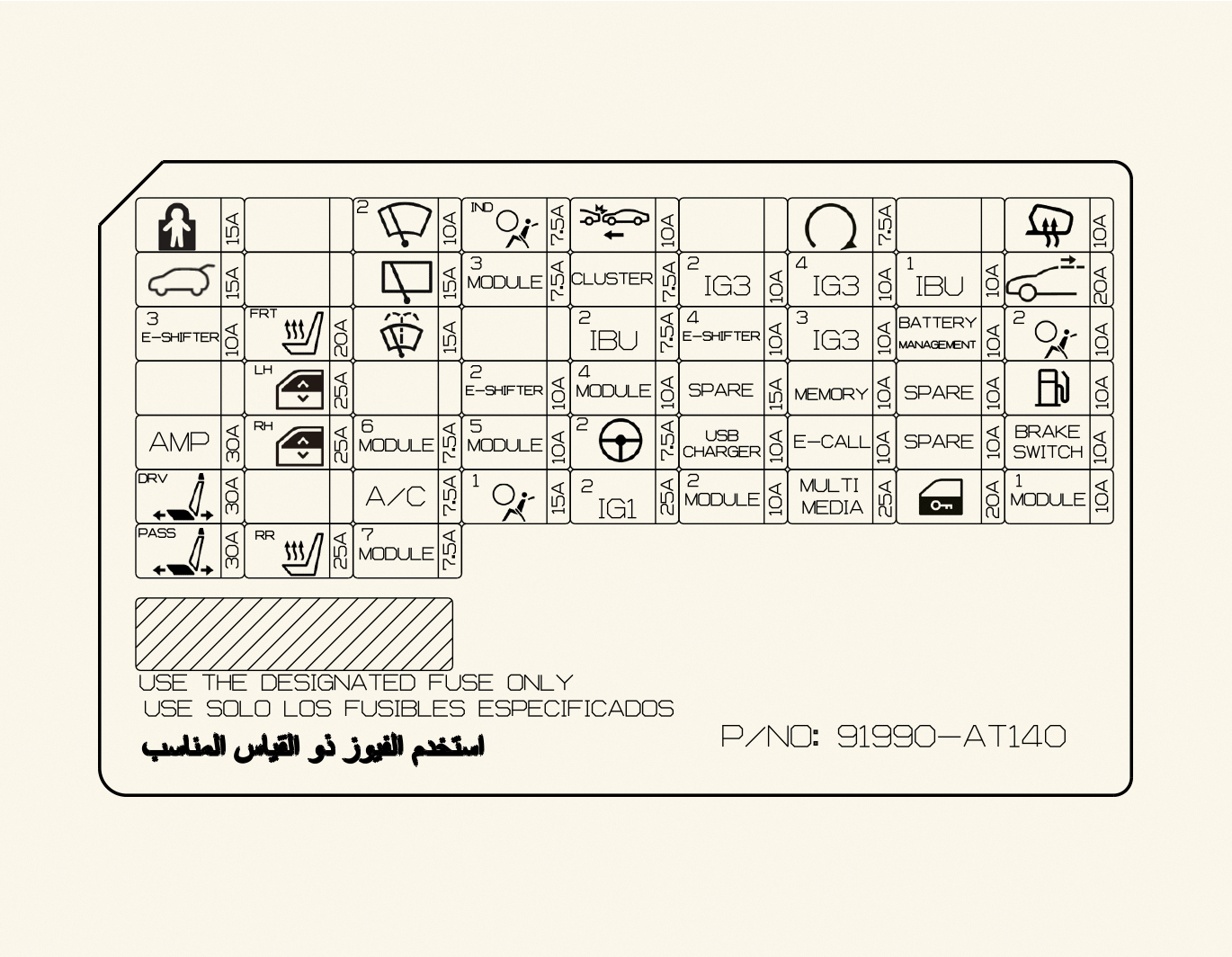

Panel de fusibles del lado del conductor
Bloque de empalmes ICU
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (amplificador) |
|
P/SEAT DRV |
 |
30 A |
Interruptor de soporte lumbar del conductor, interruptor del asiento eléctrico del conductor, módulo de control IMS (sistema de memoria integrada) |
|
P/WINDOW LH |
 |
25 A |
INTERRUPTOR/MÓDULO DEL ELEVALUNAS TRASERO IZQUIERDO, INTERRUPTOR/MÓDULO DEL ELEVALUNAS DEL CONDUCTOR (LHD), INTERRUPTOR/MÓDULO DEL ELEVALUNAS DEL PASAJERO (RHD) |
|
P/SEAT PASS |
 |
30 A |
Interruptor asiento eléctrico del pasajero |
|
S/HEATER (FRONT) |
 |
20 A |
Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero |
|
S/HEATER (REAR) |
 |
25 A |
Módulo de control de la calefacción de los asientos traseros |
|
P/WINDOW RH |
 |
25 A |
INTERRUPTOR/MÓDULO DEL ELEVALUNAS TRASERO DERECHO, INTERRUPTOR/MÓDULO DEL ELEVALUNAS DEL CONDUCTOR (RHD), INTERRUPTOR/MÓDULO DEL ELEVALUNAS DEL PASAJERO (LHD) |
|
T/GATE |
 |
15 A |
Relé del portón trasero |
|
DR LOCK |
 |
20 A |
Relé central de bloqueo y desbloqueo de las puertas, relé de interbloqueo |
|
MULTI MEDIA |
 |
25 A |
Audio, unidad principal de navegación |
|
E-CALL |
 |
10 A |
Unidad E-Call (llamada de emergencia) |
|
MEMORY |
 |
10 A |
Tablero de instrumentos, visualizador frontal, luz ambiental, módulo de control del aire acondicionado |
|
START |
 |
7,5 A |
Relé de la alarma antirrobo, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, marcador de cambio electrónico |
|
MODULE6 |
 |
7,5 A |
IBU (UNIDAD DE CONTROL DE LA CARROCERÍA INTEGRADA) |
|
MODULE3 |
 |
7,5 A |
Consola superior, interruptor multifunción (R-MDPS), interruptor de la luz de freno |
|
A/BAG1 |
 |
15 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
WASHER |
 |
15 A |
Palanca de control del lavaparabrisas |
|
MODULE1 |
 |
10 A |
BLOQUEO DE LA LLAVE, MÓDULO DE CONTROL DEL AIRE ACONDICIONADO, LUZ DE CARGA (VEHÍCULO HÍBRIDO ENCHUFABLE), INTERRUPTOR DE PELIGRO, SENSOR DE LLUVIA, MANDO DEL VOLANTE |
|
IBU1 |
 |
10 A |
IBU (UNIDAD DE CONTROL DE LA CARROCERÍA INTEGRADA), INTERRUPTOR DE MODO DEPORTIVO |
|
MODULE2 |
 |
10 A |
IBU, ECU ESTACIONAMIENTO ADAS, E-CALL, AUDIO, UNIDAD PRINCIPAL DE NAVEGACIÓN, bloque de empalmes del compartimento del motor (relé TOMA DE CORRIENTE) |
|
A/BAG IND |
 |
7,5 A |
TABLERO DE INSTRUMENTOS (MÓDULO DE CONTROL SRS) |
|
IBU2 |
 |
7,5 A |
IBU (unidad de control de la carrocería integrada) |
|
MODULE4 |
 |
10 A |
IBU, ECU ESTACIONAMIENTO ADAS, UNIDAD VESS, CÁMARA DE VISIÓN DELANTERA, INTERRUPTOR DEL PANEL DE PROTECCIÓN, CONSOLA CENTRAL, RADAR DE ESQUINA TRASERO |
|
A/CON |
 |
7,5 A |
MÓDULO DE CONTROL DEL AIRE ACONDICIONADO, bloque de empalmes del compartimento del motor (VENTILADOR, RELÉ PTC), COMPRESOR DE A/CON |
|
A/BAG2 |
 |
10 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
CLUSTER |
 |
7,5 A |
TABLERO DE INSTRUMENTOS, VISUALIZADOR FRONTAL |
|
MODULE5 |
 |
10 A |
DISPOSITIVO DE NIVELACIÓN DE FAROS, UNIDAD PRINCIPAL DE SONIDO/NAVEGACIÓN, SISTEMA DE CARGA INALÁMBRICA DE TELÉFONOS INTELIGENTES, UNIDAD E-CALL, MÓDULO DE CONTROL DEL AIRE ACONDICIONADO, LÁMPARA DE LA CONSOLA SUPERIOR, ESPEJO CROMÁTICO ELÉCTRICO, AMPLIFICADOR, MÓDULO DE CONTROL DEL CALENTADOR DE ASIENTOS |
|
MODULE7 |
 |
7,5 A |
ECU DE ESTACIONAMIENTO ADAS, INVERSOR DE CA, MOTOR DEL VENTILADOR DE REFRIGERACIÓN, MÓDULO DE CONTROL DEL CALENTADOR DE ASIENTOS |
|
BRAKE SWITCH |
 |
10 A |
IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno |
|
MDPS2 |
 |
7,5 A |
Unidad MDPS (dirección asistida accionada por el motor) |
|
SUNROOF |
 |
20 A |
UNIDAD DEL TECHO SOLAR |
|
HEATED MIRROR |
 |
10 A |
Retrovisor exterior calefactado |
|
IG3 2 |
 |
10 A |
SISTEMA DE GESTIÓN DE LA BATERÍA |
|
IG3 3 |
 |
10 A |
UNIDAD DE CARGA A BORDO, HPCU, bloque de empalmes del compartimento del motor (relé de BATERÍA/VENTILADOR), COMPRESOR DE AIRE ACONDICIONADO |
|
IG3 4 |
 |
10 A |
UNIDAD PRINCIPAL DE SONIDO/NAVEGACIÓN, IND DE CARGA, GRUPO DE INSTRUMENTOS, MÓDULO DE CONTROL DEL AIRE ACONDICIONADO, UNIDAD DE CALEFACCIÓN HV PTC |
|
CHILD LOCK |
 |
15 A |
Sistema de bloqueo electrónico de seguridad infantil |
|
FRT WIPER2 |
 |
10 A |
Motor del limpiaparabrisas delantero |
|
FCA |
 |
10 A |
Radar delantero |
|
RR WIPER |
 |
15 A |
Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
|
E-SHIFTER4 |
 |
10 A |
SCU, marcador de cambio electrónico |
|
BMS |
 |
10 A |
Sistema de gestión de la batería |
|
USB CHARGER |
 |
10 A |
CARGADOR USB (BANDEJA DELANTERA/ ASIENTO COND./PAS.) |
|
IG1 2 |
 |
25 A |
Bloque de empalmes del compartimento del motor (FUSIBLE BLOQUE PCB - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Apertura de la compuerta de llenado de combustible |
|
E-SHIFTER2 |
 |
10 A |
SCU, marcador de cambio electrónico |
Panel de fusibles del compartimento del motor
Bloque de empalmes del compartimento del motor
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|
|---|---|---|---|---|
|
MULTIFUSIBLE |
C/FAN2 |
 |
80 A |
Motor del ventilador de refrigeración |
|
MULTIFUSIBLE |
PTC HEATER1 |
 |
50 A |
RELÉ DEL CALEFACTOR PTC 1 |
|
B+2 |
 |
60 A |
BLOQUE DE EMPALMES DE ICU (IPS) |
|
|
MULTIFUSIBLE |
MDPS 1 |
 |
80 A |
Unidad MDPS (dirección asistida accionada por el motor) |
|
REAR HEATED |
 |
40 A |
Bloque de empalmes del compartimento del motor (relé de la calefacción trasera) |
|
|
MULTIFUSIBLE |
POWER TAILGATE |
 |
40 A |
Unidad del portón trasero eléctrico |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
MULTIFUSIBLE |
B+3 |
 |
50 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - SEGURO PARA NIÑOS, E-SHIFTER3, P/WDW LH, P/WDW RH, APERTURA DEL PORTÓN TRASERO, AMP, ASIENTO DEL CONDUCTOR ELÉCTRICO, ASIENTO DEL PASAJERO ELÉCTRICO, CALEFACCIÓN DE LOS ASIENTOS DELANTEROS, CALEFACCIÓN DE LOS ASIENTOS TRASEROS), EWP2 |
|
MULTIFUSIBLE |
TRAILER |
 |
50 A |
Módulo del remolque |
|
FUEL PUMP |
 |
20 A |
Bloque de empalmes del compartimento del motor (relé de la bomba de combustible) |
|
|
MULTIFUSIBLE |
BLOWER |
 |
40 A |
Bloque de empalmes del compartimento del motor (relé del ventilador) |
|
MULTIFUSIBLE |
B+4 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - MULTIMEDIA, E-CALL, A/BAG2, INTERRUPTOR DE FRENO, MÓDULO1, TAPA DE COMBUSTIBLE, IBU1, TECHO SOLAR, GESTIÓN DE BATERÍA, BLOQUEO DE PUERTA |
|
B+1 |
 |
60 A |
BLOQUE DE EMPALMES DE ICU (IPS) |
|
|
AMS |
 |
10 A |
SENSOR BATERÍA (PHEV) |
|
|
FUSIBLE |
IEB2 |
 |
40 A |
Unidad del freno eléctrico integrado |
|
IEB3 |
 |
60 A |
Unidad del freno eléctrico integrado |
|
|
MULTIFUSIBLE |
IEB1 |
 |
60 A |
Unidad del freno eléctrico integrado |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
FUSIBLE |
BATTERY C/FAN |
 |
15 A |
Ventilador de refrigeración de la batería |
|
HPCU |
 |
10 A |
Unidad de control de la energía híbrida |
|
|
EWP2 |
 |
10 A |
BOMBA DE AGUA ELECTRÓNICA DE LA BATERÍA |
|
|
FUSIBLE |
POWER OUTLET2 |
 |
20 A |
Toma de corriente delantera |
|
EWP1 |
 |
10 A |
Bomba de agua electrónica del motor |
|
|
MULTIFUSIBLE |
PTC HEATER2 |
 |
50 A |
RELÉ DEL CALEFACTOR PTC 2 |
|
DCT1 |
 |
40 A |
TRANSMISIÓN DE EMBRAGUE DOBLE |
|
|
DCT2 |
 |
40 A |
TRANSMISIÓN DE EMBRAGUE DOBLE |
|
|
C/FAN1 |
 |
60 A |
MOTOR DEL VENTILADOR DE REFRIGERACIÓN |
|
|
B+5 |
 |
60 A |
Bloque de empalmes del compartimento del motor PCB |
|
|
IG2 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - ARANDELA, A/COND., MÓDULO6, MÓDULO7, LIMPIAPARABRISAS RR) |
|
|
IG1 1 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE -MÓDULO2, CARGADOR USB, A/BAG1, IBU2, MDPS2, TABLERO, MÓDULO3, A/BAG IND, MÓDULO4, MÓDULO5, E-SHIFTER2, FCA, ING1 2 ) |
|
|
FUSIBLE |
CLUTCH ACTRUATOR |
 |
30 A |
ACTUADOR DEL EMBRAGUE DEL MOTOR (HPCU) |
|
INVERTER |
 |
40 A |
INVERSOR DE CA |
|
|
POWER OUTLET1 |
 |
40 A |
Toma de corriente delantera |
|
|
EWP4 |
 |
10 A |
Bomba de agua electrónica del motor |
|
Bloque PCB
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Sensor de oxígeno (arriba/abajo) |
|
ECU2 |
 |
15 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
SENSOR3 |
 |
10 A |
RELÉ DE LA BOMBA DE COMBUSTIBLE |
|
SENSOR2 |
 |
10 A |
VÁLVULA DE CONTROL DE ACEITE, VÁLVULA DE SOLENOIDE DE CONTROL DE PURGA, CONTROL DE LA VÁLVULA DE LA BOMBA DE ACEITE VARIABLE, RELÉ DEL MOTOR DEL VENTILADOR DE REFRIGERACIÓN, VÁLVULA DE AISLAMIENTO DEL TANQUE DE COMBUSTIBLE (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Motor del limpiaparabrisas delantero |
|
ECU 3 |
 |
10 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
IEB 4 |
 |
10 A |
Unidad del freno eléctrico integrado |
|
EWP 3 |
 |
10 A |
Bomba de agua electrónica del motor |
|
OBC |
 |
10 A |
CARGADOR DE A BORDO (PHEV) |
|
ECU1 |
 |
20 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
B/ALARM HORN |
 |
15 A |
RELÉ DEL CLAXON DE ALARMA ANTIRROBO |
|
IGN COIL |
 |
20 A |
Bomba de encendido #1/#2/#3/#4 |
|
CHARGER |
 |
10 A |
RELÉ DE BLOQUEO/DESBLOQUEO DEL CARGADOR (PHEV) |
|
DCT3 |
 |
15 A |
TRANSMISIÓN DE EMBRAGUE DOBLE |
Relé
Consulte la siguiente tabla para obtener información acerca del tipo de relé.
|
Nombre del relé |
Símbolo |
TIPO |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
panel de fusibles del compartimento del motor (cubierta del terminal de la batería) (para híbrido enchufable)
