Проверка маркировки на наклейке с данными о зарядке (для стран Европы) (при наличии)

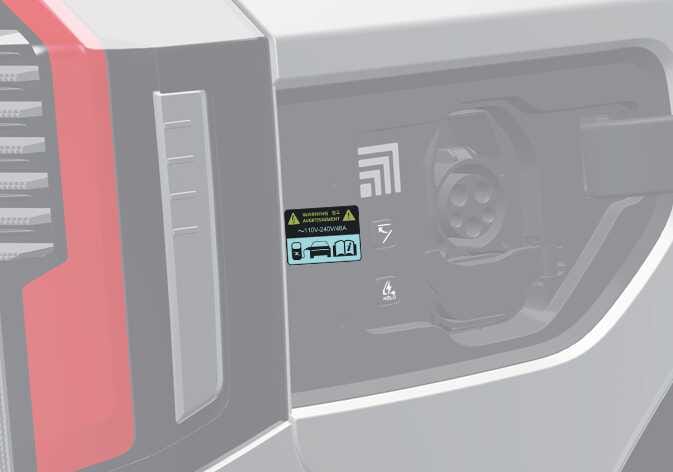

РАЗЪЕМ для зарядки автомобиля

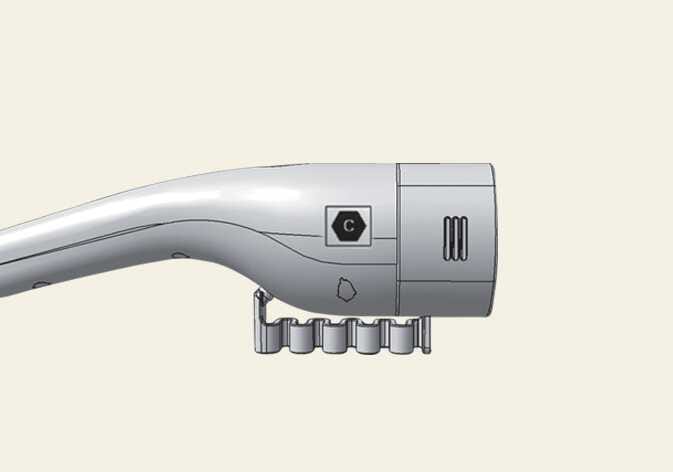

РАЗЪЕМ зарядного кабеля
OMV103011L
OMV103013L

<Расположение маркировки и пример применения>
OMV103012R

Меры предосторожности при зарядке с помощью переменного тока и устройства для зарядки малым током* (переносного зарядного кабеля*) (переменного тока)

  1. Открыв дверцу зарядного модуля, изучите маркировку, расположенную в нижней части предупреждающей наклейки.

  2. Изучите маркировку зарядного разъема на кабеле зарядного модуля и зарядного устройства.

  3. Найдите букву на маркировке зарядки и перейдите к следующему шагу.

    См. Таблица маркировки на наклейке с данными об электрозарядке (для стран Европы).

  4. В случае использования зарядного кабеля с несоответствующей маркировкой существует риск неисправности, воспламенения, телесного повреждения и т.д.

: Этот кабель может не входить в комплект поставки автомобиля в зависимости от вашего региона.

Меры предосторожности при зарядке постоянным током

  1. Открыв дверцу зарядного модуля, изучите маркировку, расположенную в нижней части предупреждающей наклейки.

  2. Изучите маркировку зарядного разъема, расположенную на станции высокоскоростной зарядки.

  3. Найдите букву на маркировке зарядки и перейдите к следующему шагу.

    См. Таблица маркировки на наклейке с данными об электрозарядке (для стран Европы).

  4. В случае использования зарядного кабеля с несоответствующей маркировкой существует риск неисправности, воспламенения, телесного повреждения и т.д.

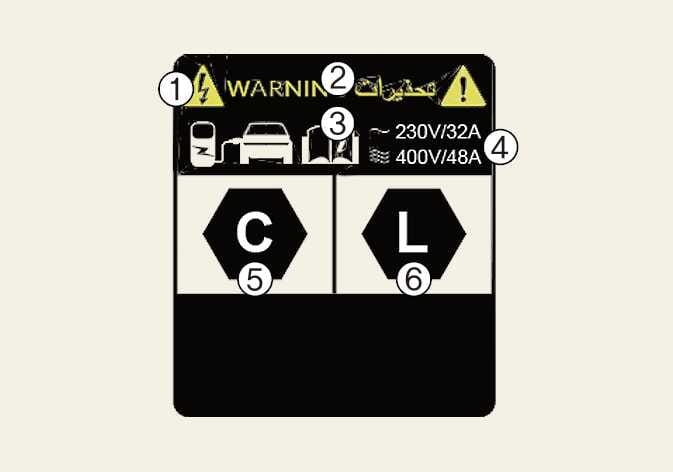

Наклейка с данными об электрозарядке (для стран Европы)

OMV103012R

  1. Предупреждение о высоком напряжении

  2. Символ крышки гнезда зарядки

  3. Подробнее см. в разделе Проверка маркировки на наклейке с данными о зарядке (для стран Европы).

  4. Напряжение и сила тока при зарядке

    ( ): Однофазный переменный ток

    ( ): Трехфазный переменный ток

5–7: Символы, обозначающие тип зарядки. Подробнее см. в разделе Таблица маркировки на наклейке с данными об электрозарядке (для стран Европы).

Таблица маркировки на наклейке с данными об электрозарядке (для стран Европы)

Зарядка с помощью переменного тока и устройства для зарядки малым током*

: Этот кабель может не входить в комплект поставки автомобиля в зависимости от вашего региона.

Тип подачи

Стандарт

Конфигурация

Тип вспомогательного приспособления

Диапазон напряжения

Указатель

Переменный ток

EN 62196-2

TYPE 2

Разъем и коннектор для зарядки автомобиля

≤480 В RMS
Зарядка постоянным током

Тип подачи

Стандарт

Конфигурация

Тип вспомогательного приспособления

Диапазон напряжения

Указатель

Постоянный ток

EN 62196-3

FF

Разъем и коннектор для зарядки автомобиля

от 50 до 500 В

от 200 до 920 В
