Sulake/relepaneelin kuvaus
Sulake/relepaneelin kannen alta löydät sulake/relemerkinnän, jossa luetellaan sulakkeiden/releiden nimet ja kapasiteetti.
Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.
Kuljettajan puolen sulakepaneeli
|
Sulakkeen nimi |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|
|
AMP |
 |
25 A |
AMP (vahvistin) |
|
LDC |
 |
30 A |
Ei käytössä |
|
P/SEAT(DRV) |
 |
30 A |
Sähköistuimen kytkin, IMS (integroitu muistijärjestelmä)-ohjausmoduuli, Kuljettajan ristiseläntuen kytkin |
|
OBC |
 |
10 A |
[PHEV] auton oma laturi (OBC) |
|
P/IKKUNA (LH) |
 |
25 A |
Kuljettajan/matkustajan sähkötoimisen ikkunan turvakytkin, matkustajan sähkötoimisen ikkunan kytkin, takaikkunan kytkin vasen, sähkötoimisen takaikkunan turvamoduuli vasen puoli |
|
P/SEAT(PASS) |
 |
30 A |
[HEV] Matkustajan sähkötoimisen istuimen kytkin, matkustajan releyksikkö, matkustajan sähkötoimisen istuimen kytkin [PHEV] Matkustajan sähkötoimisen istuimen kytkin, matkustajan releyksikkö |
|
S/LÄMMITIN (ETU) |
 |
20 A |
1. puhallus istuimen ohjausyksikkö, 1. istuimen lämmitinohjausyksikkö |
|
S/HEATER (REAR LH) |
 |
15 A |
2. istuimen lämmitin vasen puoli ohjausyksikkö |
|
2. RIVIN ISTUIMEN TAITTO (RH) |
 |
20 A |
2. istuimen oikean kädensijan puoleinen taiton toimilaite |
|
IG3 1 |
 |
20 A |
[PHEV] ICM-relerasia (IG3-rele) |
|
P/IKKUNA (RH) |
 |
25 A |
Kuljettajan/matkustajan sähkötoimisen ikkunan turvakytkin, matkustajan sähkötoimisen ikkunan kytkin, sähkötoimisen takaikkunan kytkin oikea, sähkötoimisen takaikkunan turvamoduuli oikea puoli |
|
TAILGATE OPEN |
 |
15 A |
Takaluukun rele |
|
2. RIVIN ISTUIMEN TAITTO (LH) |
 |
20 A |
2. istuimen lämmitin vasen puoli ohjausyksikkö |
|
DOOR LOCK |
 |
20 A |
[HEV] Ovien lukituksen/lukituksen avauksen rele, kuolleen lukon rele, Data link -liitin [PHEV] Ovien lukituksen/lukituksen avauksen rele, kuolleen lukon rele, Data link -liitin, ICM-relerasia (polttoainesäiliön korkin lukitus-/avausrele) |
|
TAKAILMASTOINTI 2 |
 |
10 A |
Takailmastointi ohjausyksikkö |
|
MULTIMEDIA 1 |
 |
25 A |
Äänentoisto, A/V- ja navigointipääyksikkö, sulake - MULTIMEDIA 2 |
|
E-CALL |
 |
10 A |
E-Call -yksikkö |
|
S/HEATER (REAR RH) |
 |
15 A |
2. istuimen lämmitin, oikea puoli ohjausyksikkö |
|
MUISTI |
 |
10 A |
[HEV] Sähkötoiminen takaluukkuyksikkö, IMS (integroitu muistijärjestelmä) -ohjausyksikkö, takailmastoinnin ohjausyksikkö, ROA (takamatkustajahälytys), kuljettajan/matkustajan sähkötaustapeili, DAU, mittaristo, sadeanturi, etuilmastoinnin ohjausyksikkö, etuilmastoinnin ohjauspaneeli, head-up-näyttö [PHEV] Sähkötoiminen takaluukkuyksikkö, IMS (integroitu muistijärjestelmä) -ohjausyksikkö, takailmastoinnin ohjausyksikkö, ROA, kuljettajan/matkustajan sähkötaustapeili, mittaristo, sadeanturi, etuilmastoinnin ohjausyksikkö, etuilmastoinnin ohjauspaneeli, head-up-näyttö, |
|
KÄYNNISTÄ |
 |
10 A |
Virtalukko |
|
E-VAIHTO |
 |
7,5 A |
Elektroninen vaihto |
|
MODULE 6 |
 |
7,5 A |
Ei käytössä |
|
USB CHARGER 1 |
 |
10 A |
Matkatavaratilan USB-latausliitin, vasen puoli/oikea puoli |
|
USB CHARGER 2 |
 |
15 A |
Takakonsolin USB-latausliitin, vasen puoli/oikea puoli, kuljettajan/matkustajan istuimen USB-latausliitin |
|
CHARGER LOCK |
 |
10 A |
[PHEV] ICM-relerasia (latausliittimen lukitus-/lukituksen avausrele), latausluukun lukitusmoduuli |
|
MODULE 3 |
 |
7,5 A |
[HEV] IBU (integroitu korin ohjausyksikkö ), ADAS yksikkö, etunäkymäkamera, turvatyynykytkin, ympäristön valvontayksikkö, takatutka vasen/oikea kulma, 4WD (4 neliveto) ECU (elektroninen ohjausyksikkö ), etunäkymäkamera, VESS (virtuaalinen moottorin äänijärjestelmä) -yksikkö, etukonsolin kytkin, kuljettajan/matkustajan istuimen tuuletuskytkin [PHEV] IBU (integroitu korin ohjausyksikkö ), ADAS yksikkö, etukamera, turvatyynykytkin, ympäristön valvontayksikkö, takatutka vasen puoli/oikea puoli, 4WD (4 neliveto) ECU (elektroninen ohjausyksikkö ), etututka, VESS (virtuaalinen moottorin äänijärjestelmä) -yksikkö, etukonsolin kytkin, kuljettajan/matkustajan istuimen tuuletuskytkin vasen puoli/oikea puoli |
|
AIR BAG 1 |
 |
15 A |
SRS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
PESULAITE |
 |
15 A |
Monitoimikytkin |
|
MODULE 1 |
 |
10 A |
AMP (vahvistin), RSE vasen puoli/oikea puoli, Audio, Audio/Video & Navigaation pääyksikkö, IBU(integroitu korin ohjausyksikkö) , USB-etulatausliitin, vasen puoli/oikea puoli E-CALL yksikkö, ympäristön valvontayksikkö |
|
MODULE 9 |
 |
10 A |
[HEV] Avainsolenoidi, kuljettajan/matkustajan äänitilanvalo, ADAS-yksikkö, Data Link -liitin, ympäristön valvontajärjestelmän yksikkö, DAU, kuljettajan/matkustajan älyavain ulkokahva, äänitilanlamppu, UIP, BBS, kuljettajan/matkustajan äänitilavalon yksikkö [PHEV] Kuljettajan/matkustajan tunnelmavalo, ADAS-yksikkö, Data Link -liitin, ympäristön valvontajärjestelmän yksikkö, kuljettajan ovialueyksikkö, sadeanturi, kuljettajan/matkustajan älyavain ulkokahva, tunnelmavaloyksikkö, UIP-anturi, vara-akun sireeni, kuljettajan/matkustajan tunnelmavaloyksikkö |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (integroitu korin ohjausyksikkö), moottoritilan kytkentälohko (Akku C/tuuletinrele), BMS (akun hallintajärjestelmä) -ohjausyksikkö [PHEV] IBU (integroitu korin ohjausyksikkö) |
|
MODULE 2 |
 |
7,5 A |
[HEV] DAU, kattokonsoli, monitoimikytkin (R-MDPS) [PHEV] Kuljettajan ovialueyksikkö, kattokonsoli, monitoimikytkin (R-MDPS) * MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin). |
|
TAKAILMASTOINTI 1 |
 |
15 A |
Takailmastointi puhallinmoottori, ICU liitäntärasia (Sulake - TAKAILMASTOINTI 2) |
|
A/BAG IND |
 |
7,5 A |
Mittaristo, kattokonsoli |
|
MODULE 8 |
 |
7,5 A |
ADAS-yksikkö, 1. tuuletetun istuimen ohjausyksikkö, 1. istuimen lämmitinohjausyksikkö, 2. istuimen lämmitin vasen/oikea ohjausyksikkö, takailmastoinnin ohjausyksikkö |
|
IBU 2 |
 |
15 A |
IBU (integroitu korin ohjausyksikkö) |
|
MODUULI10 |
 |
10 A |
Jarruvalon kytkin |
|
MODULE 5 |
 |
10 A |
Yläkonsoli, AMP (vahvistin), langaton etulatausyksikkö |
|
ILMASTOINTI |
 |
7,5 A |
[HEV] Etuilmastoinnin ohjauspaneeli, etuilmastoinnin ohjausyksikkö, sähköinen ilmastointikompressori, moottoritilan liitäntärasia (PTC lämmitin #1 rele, PTC lämmitin #2 rele, puhallinrele) [PHEV] Etuilmastoinnin ohjauspaneeli, etuilmastoinnin ohjausyksikkö, moottoritilan liitäntälohko (PTC lämmitin 1 -rele, PTC lämmitin 2 -rele, puhallinrele) |
|
AIR BAG 2 |
 |
10 A |
SRS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
KOJELAUTA |
 |
7,5 A |
Mittaristo, Head - Up -näyttöyksikkö |
|
MODULE 4 |
 |
10 A |
[HEV] E-Call yksikkö, Audio, Audio/Video & Navigaation pääyksikkö, Data Link- liitin, etuilmastointi ohjauspaneeli, etuilmastoinnin ohjauspaneeli, etuilmastoinnin ohjausyksikkö, turvatyynykytkin, sähkökromipeili, ajovalo, oikea/vasen IMS (integroitu muistijärjestelmä) ohjausyksikkö, 1. tuuletetun istuimen ohjausmoduuli, 1. istuimen lämmitinohjausyksikkö, 2. istuimen lämmitin vasen/oikea ohjausyksikkö [PHEV] E-Call-yksikkö, äänentoisto, äänentoiston/videon ja navigaation pääyksikkö, Data Link- liitin, turvatyynykytkin, sähkökromipeili, ajovalo vasen/oikea, IMS (integroitu muistijärjestelmä) ohjausyksikkö, 1. tuuletetun istuimen ohjausmoduuli, 1. istuimen lämmitinohjausyksikkö, 2. istuimen lämmitinohjausyksikkö vasen/oikea puoli |
|
IG3 3 |
 |
10 A |
[PHEV] HPCU, SBW-ohjausyksikkö |
|
MODULE 7 |
 |
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
MULTIMEDIA 2 |
 |
10 A |
[HEV] RSE vasen puoli/oikea puoli [PHEV] Takaistuimen viihdejärjestelmä vasen/oikea puoli |
|
JARRUKYTKIN |
 |
7,5 A |
Jarruvalon kytkin, IBU (integroitu korin ohjausyksikkö) |
|
MDPS |
 |
7,5 A |
MDPS (moottorikäyttöinen ohjaustehostin) yksikkö * MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin). |
|
IG3 2 |
 |
10 A |
[PHEV] Mittaristo, etuilmastoinnin ohjauspaneeli, etuilmastoinnin ohjausyksikkö |
|
IG3 4 |
 |
15 A |
[PHEV] Sähköinen vesipumppu |
Moottoritilan sulakepaneeli
Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä sulakekannen sisäpuolella. Tämä kaavio näyttää tarkkoja tietoja autostasi.
|
Sulakkeen nimi |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|
|
JÄÄHDYTYSPUHALLIN |
 |
80 A |
Jäähdytyspuhaltimen moottori |
|
PTC HEATER1 |
 |
50 A |
PTC lämmitin #1 rele |
|
B+2 |
 |
50 A |
ICU-kytkentärasia (kojetaulun moduuli) |
|
PTC HEATER2 |
 |
50 A |
PTC lämmitin #2 rele |
|
CVVD1 |
 |
50 A |
CVVD-toimilaite |
|
IEB1 |
 |
40 A |
IEB-yksikkö |
|
MDPS1 |
 |
100 A |
MDPS (moottorikäyttöinen ohjaustehostin) yksikkö * MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin). |
|
B+6 |
 |
60 A |
PCB-kytkentärasia (sulake – IG2, IG1) |
|
IEB2 |
 |
60 A |
IEB-yksikkö |
|
B+5 |
 |
50 A |
ICU liitäntärasia (Sulake - P/ISTUIN (KULJ), P/IKKUNA (LH), P/ISTUIN (MATK), S/LÄMMITIN (TAKA VASEN) 2. RIVIN ISTUIMEN TAITTO) |
|
REAR HEATED |
 |
40 A |
Takalämmityksen rele |
|
Sähkötoiminen takaluukku |
 |
40 A |
Sähkötoiminen takaluukkuyksikkö |
|
KATTOLUUKKU |
 |
40 A |
Kattoikkunan moottori (lasi) |
|
E-SHIFTER1 |
 |
30 A |
SBW (sähköinen vaihto) -ohjausyksikkö |
|
TRAILER1 |
 |
50 A |
Perävaunumoduuli |
|
IEB3 |
 |
60 A |
IEB-yksikkö |
|
B+3 |
 |
50 A |
ICU-kytkentärasia (kojetaulun moduuli) |
|
TRAILER2 |
 |
20 A |
Perävaunumoduuli |
|
BATTERY C/FAN |
 |
15 A |
[HEV] Akku jäähd.puh.rele (Akku jäähd.puh.rele) |
|
OPCU |
 |
20 A |
OPU |
|
HPCU1 |
 |
10 A |
HPCU (hybriditehon ohjausyksikkö) |
|
POLTTOAINEPUMPPU |
 |
20 A |
Polttoainepumpun rele |
|
CHILD LOCK |
 |
15 A |
PCB-kytkentärasia (lapsilukon lukitus-/avausrele) |
|
PUHALLIN |
 |
50 A |
Puhaltimen rele |
|
B+4 |
 |
50 A |
[HEV] ICU-liitäntärasia (sulake – AMP, S/HEATER (FRT), P/WINDOW (RH), 2nd ROW SEAT FOLDING(LH)) [PHEV] ICU-liitäntärasia (sulake – AMP, OBC, S/HEATER (FRT), IG3 1, P/WINDOW (RH), 2nd ROW SEAT FOLDING(LH)) |
|
B+1 |
 |
40 A |
[HEV] ICU liitäntärasia (Sulake – TAILGATE OPEN, DOOR LOCK, MULTI MEDIA 1, S/HEATER (TAKAOIKEA), MEMORY, MODULE 9, IBU 2, AIR BAG 2, BRAKE SWITCH, pitkän ajan kuorman salparele) [PHEV] ICU-liitäntärasia (sulake – TAILGATE OPEN, DOOR LOCK, S/HEATER (REAR RH), MEMORY, START, MODULE 9, IBU 2, AIR BAG 2, BRAKE SWITCH, pitkän ajan kuorman salparele) |
|
AKUN HALLINTA |
 |
10 A |
BMS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
4WD |
 |
20 A |
4WD (4-pyöräveto) ECU (sähköinen ohjausyksikkö) |
|
TCU |
 |
15 A |
TCM (vaihteiston ohjausmoduuli) |
|
AMS |
 |
10 A |
Akun anturi |
|
E-SHITER2 |
 |
10 A |
SBW (sähköinen vaihto) -ohjausyksikkö |
|
EWP1 |
 |
10 A |
Sähköinen vesipumppu |
|
LÄMMITETTÄVÄ PEILI |
 |
10 A |
[HEV] Etuilmastoinnin ohjauspaneeli, etuilmastoinnin ohjausyksikkö, sähköinen ilmastointikompressori, moottoritilan liitäntärasia (PTC lämmitin #1 rele, PTC lämmitin #2 rele, puhallinrele) [PHEV] Kuljettajan/matkustajan sähkötoiminen ulkopeili, etuilmastoinnin ohjauspaneeli |
|
A/C1 |
 |
10 A |
Ei käytössä |
|
W/S HEATED GLASS 1 |
 |
50 A |
Ei käytössä |
|
W/S HEATED GLASS 2 |
 |
50 A |
Ei käytössä |
|
Sulakkeen nimi |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|
|
IG2 |
 |
40 A |
Virtakytkin 2 rele |
|
IG1 |
 |
40 A |
Virtakytkin 1 rele, AAC-rele |
|
WIPER2 |
 |
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
SENSOR6 |
 |
20 A |
Happianturi (ala) |
|
SENSOR1 |
 |
20 A |
Sytytyspuola #1/#2/#3/#4 |
|
SENSOR8 |
 |
10 A |
OPU |
|
ECU2 |
 |
10 A |
ECM (moottorin ohjausmoduuli), CVVD-toimilaite |
|
SENSOR5 |
 |
10 A |
Moottoritilan kytkentärasia (polttoainepumpun rele) |
|
HPCU2 |
 |
10 A |
HPCU (hybriditehon ohjausyksikkö) |
|
EWP2 |
 |
10 A |
Sähköinen vesipumppu Sähköinen vesipumppu (HEV (Hybridisähköauto)) |
|
SENSOR9 |
 |
20 A |
Ei käytössä |
|
SENSOR3 |
 |
20 A |
ECM (moottorin ohjausmoduuli) |
|
SENSOR2 |
 |
15 A |
Aktiivinen puhdistuspumppu |
|
WIPER1 |
 |
30 A |
Etupyyhkijän moottori, etupyyhin (hidas) rele |
|
TAKAPYYHIN |
 |
15 A |
Takapyyhkimen rele, takapyyhkimen moottori |
|
ÄÄNIMERKKI |
 |
15 A |
Äänimerkin rele |
|
ILMASTOINTI |
 |
10 A |
Ei käytössä |
|
B/A HORN |
 |
15 A |
Varashälyttimen sireenin rele |
|
E-SHIFTER3 |
 |
7,5 A |
SBW (sähköinen vaihto) -ohjausyksikkö |
|
TCU2 |
 |
10 A |
TCM (vaihteiston ohjausmoduuli) |
|
SENSOR4 |
 |
10 A |
[HEV] Ilmauksen ohjausmagneettiventtiili, öljyn ohjausventtiili 1/2 (imu/pako), öljypumpun magneettiventtiilin, RCV (kierrätysventtiilin ohjaus) ohjausmagneettiventtiili, jäähdytyspuhaltimen moottori [PHEV] Ilmauksen ohjausmagneettiventtiili, öljyn ohjausventtiili 1/2 (imu/pako), öljypumpun magneettiventtiilin, RCV (kierrätysventtiilin ohjaus) ohjausmagneettiventtiili, ELCM (haihtumisvuotojen tarkistusmoduuli) |
|
SENSOR7 |
 |
15 A |
Happianturi (ylä) |
|
ECU1 |
 |
15 A |
ECM (moottorin ohjausmoduuli) |
|
ECU3 |
 |
20 A |
ECM (moottorin ohjausmoduuli) |
|
ABS4 |
 |
7,5 A |
IEB-yksikkö |
|
POWER OUTLET2 |
 |
20 A |
Takakonsolin virtalähtö |
|
POWER OUTLET1 |
 |
20 A |
Tavaratilan virtalähtö |
Katso reletyyppi seuraavasta taulukosta.
|
Releen nimi |
Tyyppi |
|---|---|
|
Polttoainepumpun rele |
MICRO |
|
Akku jäähd.puh.rele |
MICRO |
|
PTC lämmitin #1 rele |
MICRO |
|
B/Varashälyttimen sireenin rele |
MICRO |
|
PTC lämmitin #2 rele |
MICRO |
|
Puhaltimen rele |
MICRO |
|
Takalämmityksen rele |
MINI |

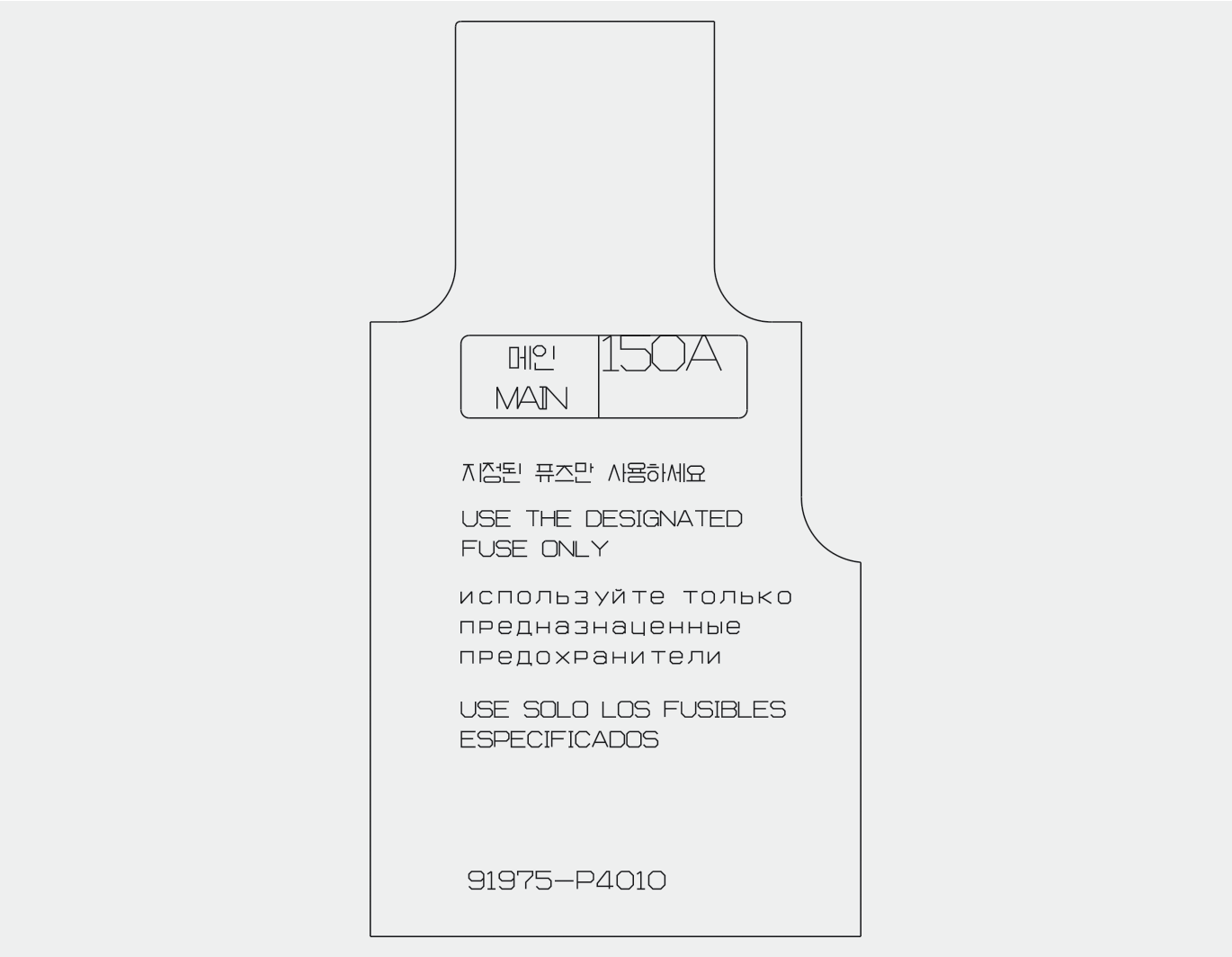

Moottoritilan sulakepaneeli (akkuliittimen kansi)
