頭燈近光（LHD 車輛）

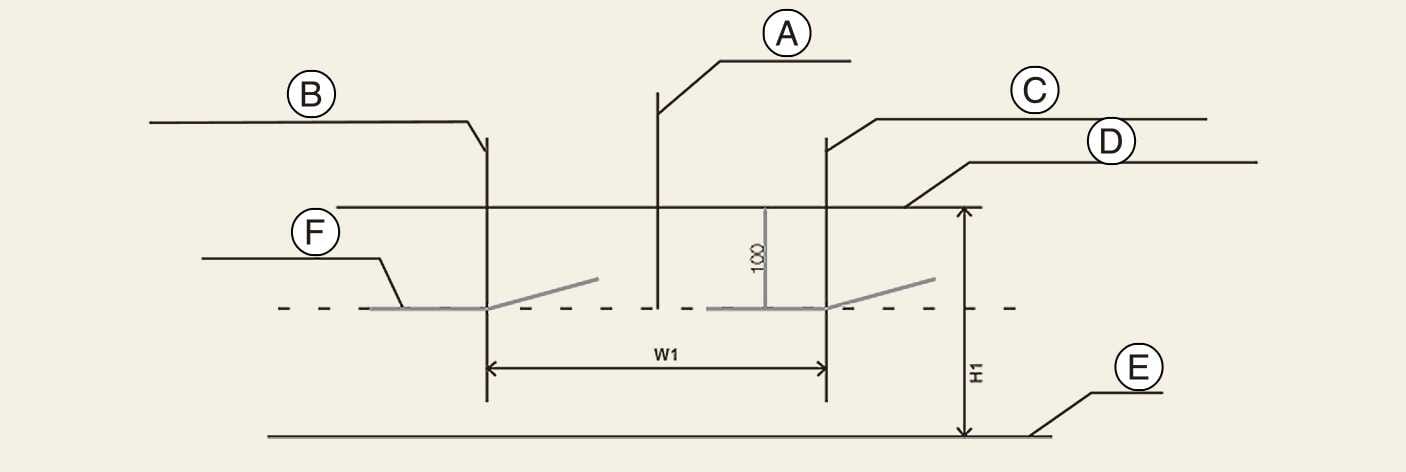

圖 1. 基於 10m 螢幕
OMV093050L

A：車軸

B：左側頭燈燈泡中心垂直線

C：右側頭燈燈泡中心垂直線

D：頭燈燈泡中心水平線

E：地面

F：截止線

操作

  • 開啟近光燈，駕駛不上車。

  • 截止線應投射到圖示截止線中。

  • 近光燈調整照準時，應先調整水平照準，再調整垂直照準。

  • 鬆開停車煞車裝置並將檔位排在 N（空）檔，另外，如果配備頭燈水平調整裝置，請將頭燈水平調整裝置開關調整至「0」。
