Πώς να ελέγξετε το σύμβολο στην ετικέτα φόρτισης (για Ευρώπη) (Εάν υπάρχει)

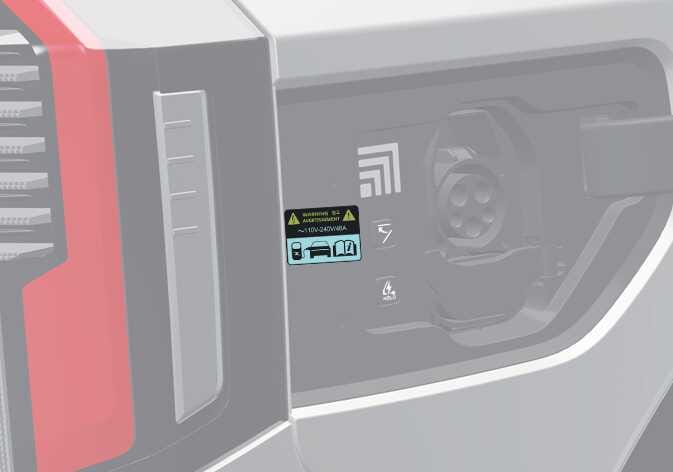

ΕΙΣΟΔΟΣ φόρτισης αυτοκινήτου

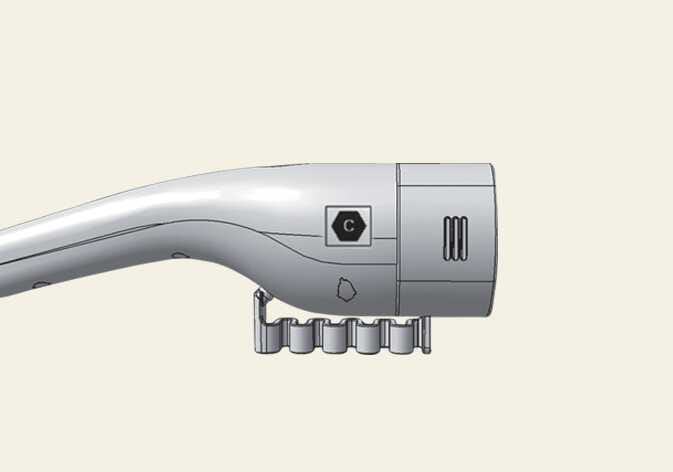

ΕΞΟΔΟΣ βύσματος φόρτισης
OMV103011L
OMV103013L

<Παράδειγμα θέσης και εφαρμογής συμβόλου>
OMV103012R

Προφυλάξεις για τη φόρτιση AC και τον φορτιστή συντηρητή* (φορητό καλώδιο φόρτισης*) (φόρτιση AC)

  1. Αφού ανοίξετε τη θυρίδα φόρτισης, ελέγξτε το σύμβολο φόρτισης στο κάτω μέρος της προειδοποιητικής ετικέτας.

  2. Ελέγξτε το σύμβολο βύσματος φόρτισης στο καλώδιο φορτιστή AC και φορτιστή συντηρητή.

  3. Αφού ελέγξετε το γράμμα της αλφαβήτου του συμβόλου φόρτισης, προβείτε στο βήμα φόρτισης.

    Βλ. Πίνακας συμβόλων ετικέτας ηλεκτρικής φόρτισης (για Ευρώπη).

  4. Κίνδυνοι βλάβης, πυρκαγιάς, τραυματισμού κ.λπ. είναι αναμενόμενοι κατά τη χρήση βύσματος φόρτισης με εσφαλμένο σύμβολο.

: Ανάλογα με την περιοχή σας, αυτό το καλώδιο ενδέχεται να μην υπάρχει στο όχημά σας.

Προφυλάξεις για τη φόρτιση DC (φόρτιση DC)

  1. Αφού ανοίξετε τη θυρίδα φόρτισης, ελέγξτε το σύμβολο φόρτισης στο κάτω μέρος της προειδοποιητικής ετικέτας.

  2. Ελέγξτε το σύμβολο βύσματος φόρτισης στον σταθμό φόρτισης υψηλής ταχύτητας.

  3. Αφού ελέγξετε το γράμμα της αλφαβήτου του συμβόλου φόρτισης, προβείτε στο βήμα φόρτισης.

    Βλ. Πίνακας συμβόλων ετικέτας ηλεκτρικής φόρτισης (για Ευρώπη).

  4. Κίνδυνοι βλάβης, πυρκαγιάς, τραυματισμού κ.λπ. είναι αναμενόμενοι κατά τη χρήση βύσματος φόρτισης με εσφαλμένο σύμβολο.

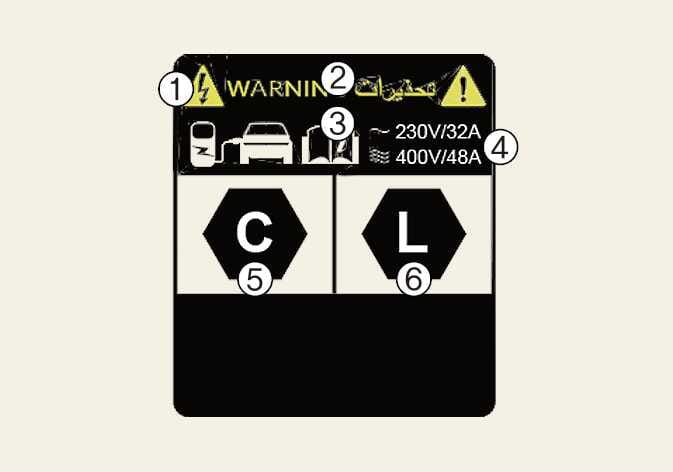

Ετικέτα ηλεκτρικής φόρτισης (για Ευρώπη)

OMV103012R

  1. Προειδοποίηση για υψηλή τάση

  2. Σύμβολο για τη θυρίδα φόρτισης

  3. Για περισσότερες λεπτομέρειες, ανατρέξτε στην ενότητα Πώς να ελέγξετε το σύμβολο στην ετικέτα φόρτισης (για Ευρώπη).

  4. Τάση και ρεύμα φόρτισης

    ( ): Μονοφασικό AC

    ( ): Τριφασικό AC

5~7: Σύμβολα για τον τύπο φόρτισης. Για περισσότερες λεπτομέρειες, ανατρέξτε στην ενότητα Πίνακας συμβόλων ετικέτας ηλεκτρικής φόρτισης (για Ευρώπη).

Πίνακας συμβόλων ετικέτας ηλεκτρικής φόρτισης (για Ευρώπη)

Φόρτιση AC και φόρτιση με φορτιστή συντηρητή*

: Ανάλογα με την περιοχή σας, αυτό το καλώδιο ενδέχεται να μην υπάρχει στο όχημά σας.

Τύπος τροφοδοσίας

Βασική

Παραμετροποίηση

Τύπος πρόσθετου εξαρτήματος

Εύρος τιμών τάσης

Αναγνωριστικό

AC

EN 62196-2

TYPE 2

Βύσμα αυτοκινήτου και είσοδος αυτοκινήτου

≤480V RMS
Φόρτιση DC

Τύπος τροφοδοσίας

Βασική

Παραμετροποίηση

Τύπος πρόσθετου εξαρτήματος

Εύρος τιμών τάσης

Αναγνωριστικό

DC

EN 62196-3

FF

Βύσμα αυτοκινήτου και είσοδος αυτοκινήτου

50 V έως 500 V

200V έως 920V
