Direcție far și lumină ceață față (pentru Europa)

Direcție far

Tip bec
Tip LED
1
Umflați pneurile la presiunea specificată și eliminați orice sarcină din vehicul, cu excepția șoferului, roții de rezervă și uneltelor.
2
Vehiculul trebuie să fie așezat pe o suprafață plată.
3
Desenați pe ecran linii verticale (linii verticale care să treacă prin centrul farurilor respective) și o linie orizontală (linie orizontală care să treacă prin centrul lămpilor).
4
Cu farul și bateria în stare normală, direcționați farurile astfel încât porțiunea cea mai luminoasă să cadă pe liniile orizontale și verticale.
5
Pentru a direcționa faza scurtă spre stânga sau spre dreapta, rotiți piesa de antrenare (1) spre dreapta sau spre stânga. Pentru a direcționa faza lungă în sus sau în jos, rotiți piesa de antrenare (2) spre dreapta sau spre stânga.

Direcție lumină ceață față (dacă este echipat)

  • Lumina de ceață față poate fi direcționată în același mod ca direcția farurilor.
  • Cu luminile de ceață față și baterie în stare normală, direcționați luminile de ceață față.
  • Pentru a direcționa lumina de ceață față în sus sau în jos, rotiți piesa de antrenare spre dreapta sau spre stânga.

Punct de direcție

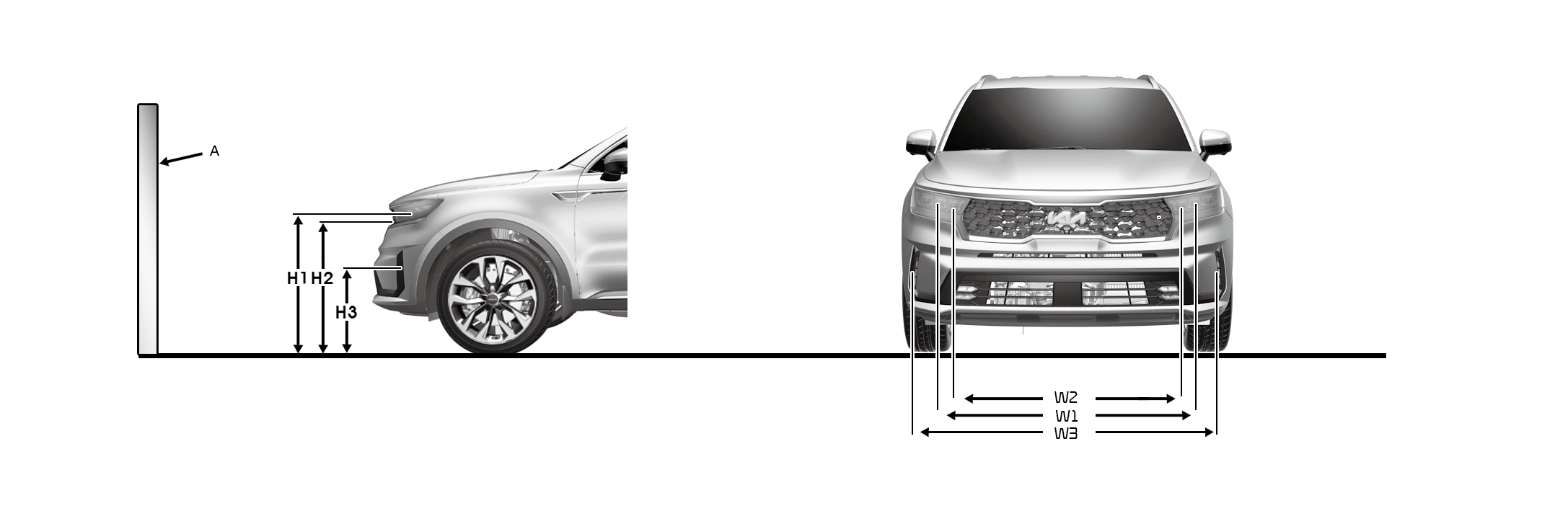

* A: Ecran

Stare vehicul

Far (tip LED)

Lumină ceață față (tip LED) (dacă este în dotare)

Înălțimea față de sol

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază scurtă/lungă

Fază scurtă/lungă

Î1

H2

l1

l2

H3

W3

fără șofer

[mm (in)]

Tip A

887

(34,9)

870

(34,2)

1.536

(60,5)

1.316

(51,8)

408

(10,3)

1.092

(27,7)

Tip B

879

(22,3)

862

(33,9)

1.482

(37,6)

1.237

(60,5)

cu șofer

[mm (in)]

Tip A

880

(34,6)

863

(34,0)

1.536

(60,5)

1.536

(51,8)

401

(10,1)

1.092

(27,7)

Tip B

872

(22,1)

855

(33,7)

1.482

(37,6)

1.536

(60,5)

Fază scurtă far (vehicul LHD)

Bazat pe ecran de 10m

A: Ax vehicul

B: Linie verticală din centrul becului farului stânga

C: Linie verticală din centrul becului farului dreapta

D: Linie orizontală din centrul becului farului

E: Sol

F: Linie întreruptă

1
Porniți faza scurtă fără piesa de antrenare la bord.
2
Linia întreruptă ar trebui să fie proiectată pe linia întreruptă afișată în imagine.
3
Atunci când direcționați faza scurtă, direcția verticală ar trebui să fie ajustată după ajustarea direcției orizontale.
4
Dacă este echipat un dispozitiv de egalizare a farurilor, ajustați comutatorul dispozitivului de egalizare a farurilor la poziția 0.

Fază scurtă far (vehicul RHD)

Bazat pe ecran de 10m

A: Ax vehicul

B: Linie verticală din centrul becului farului stânga

C: Linie verticală din centrul becului farului dreapta

D: Linie orizontală din centrul becului farului

E: Sol

F: Linie întreruptă

1
Porniți faza scurtă fără piesa de antrenare la bord.
2
Linia întreruptă ar trebui să fie proiectată pe linia întreruptă afișată în imagine.
3
Atunci când direcționați faza scurtă, direcția verticală ar trebui să fie ajustată după ajustarea direcției orizontale.
4
Dacă este echipat un dispozitiv de egalizare a farurilor, ajustați comutatorul dispozitivului de egalizare a farurilor la poziția 0.

Lumină ceață față

Bazat pe ecran de 10m

A: Ax vehicul

B: Linie verticală din centrul becului luminii de ceață stânga

C: Linie verticală din centrul becului luminii de ceață dreapta

D: Linie orizontală a centrului becului luminii ceață

E: Sol

F: Linie întreruptă

G: Limită superioară

1
Porniți lumina de ceață față fără șofer la bord.
2
Linia de ecranare trebuie proiectată în intervalul permisibil (regiunea hașurată).
