자동요금 징수 시스템 미러는 시동 「ON」 상태에서 작동합니다. 자동요금 징수 시스템 미러는 유료(하이패스) 도로로 진·출입 시 통행료가 자동결제 되는 장치 입니다. ETCS는 Electronic Toll Collection System의 약자입니다.

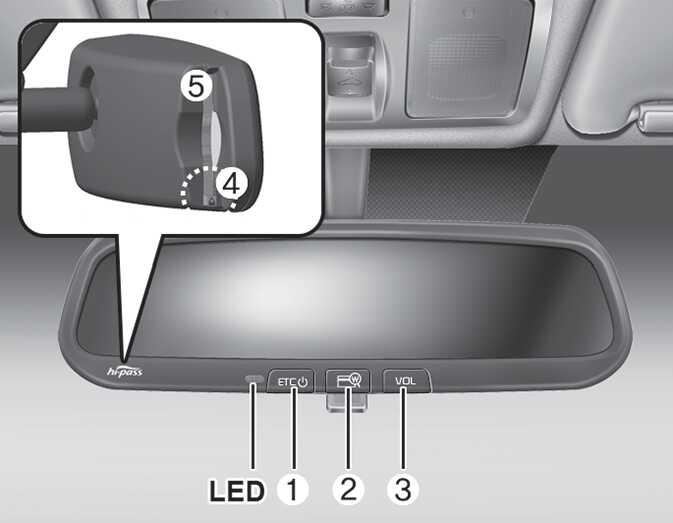

• 전원 버튼(1)

  전원이 꺼진 상태에서 전원 버튼을 짧게 또는 길게 누르면 전원이 켜지고, 전원이 켜진 상태에서 전원 버튼을 길게 누르면 전원이 꺼집니다.

• 잔액 확인 버튼(2)

  전원이 켜진 상태에서 잔액 확인 버튼을 짧게 누르면 카드 잔액 안내 음성이 나오고, 길게 누르면 최근 거래 요금 안내 음성이 나옵니다.

• 볼륨 버튼(3)

  음성안내 볼륨을 조절할 수 있습니다.

  볼륨 버튼을 짧게 누르면 5단계(“음량1”, “음량2”, “음량3”, “음량4”, “음량0”)로 조절됩니다. 초기 볼륨은 “음량3” 입니다.

• 카드 탈거 버튼(4)

  하이패스 플러스 카드의 삽입/탈거를 위한 버튼이며 미러 왼쪽 뒷면에 있습니다.

  카드를 화살표 방향으로 삽입하되, 카드 정면이 앞 유리창을 향하도록 삽입하십시오.

  자동요금 징수 시스템 이용시 카드는 별도구매하여 사용하십시오.

• 프로그램 입력단자(5)

  주의

  부품 제조 시, 자동요금 징수 시스템 단말기 프로그램을 입력 및 변경하기 위해 사용하는 단자입니다. 시스템의 오작동 우려가 있으므로 운전자가 임의로 조작하지 마십시오.

• 음성안내 기능

  • 요금 결제 후 잔액 음성안내 기능

  • 최근 거래 내역 음성안내 기능

  • 등록정보 안내 기능

  • 요금 결제 시 결제 금액 음성안내 기능

• LED 표시 기능

  • 단말기 등록유무 LED 표시

  • 카드 삽입/탈거 및 이상 유·무 LED 표시

  • 요금결제 이상 유·무 LED 표시

  • 잔액 부족 시 LED 표시

    주의

    미운행 차량의 실내온도는 직사광선에 의해 고온이 될 수도 있으며, 동절기에는 저온상태가 됩니다. 하이패스 카드는 고온에서는 변형될 수 있으며, 저온에서는 카드 인식이 불가능할 수도 있습니다. 따라서 미 운행시에는 카드를 단말기에서 분리하여 보관하십시오.

    주의

    • LED가 빨간색일 경우 오작동 또는 정상 요금결제 상태가 아니므로 확인 후 영업소 통과 바랍니다.

      1. 정상 상태 : 초록색 켜짐

      2. 정상 요금결제 상태 : 초록색 5회 깜빡임

      3. 비정상 상태 : 빨간색 켜짐

         - 미등록 단말기

         - 카드 미삽입

         - 사용할 수 없는 카드 삽입 시

         - 카드 잔액이 부족한 경우

      4. 영업소 통과 시 오작동 시

         (요금결제 오작동) : 빨간색 5회 깜빡임

    • 차량 내 별도 하이패스 단말기 장착시 요금 결제 처리가 안될 수 있으니 주의하십시오.

    • 전면 유리창에 금속성 류의 별도 특수 코팅 또는 금속성 류의 썬팅지를 사용하면 통신 장애가 발생할 수 있습니다.

    주의

    • 하이패스 카드 삽입 시 카드 삽입구와 가능한 평행하게 장착하십시오. 비스듬하게 장착할 경우에는 카드 소켓의 불량 및 카드 인식 오류로 하이패스 차로 통과 시 작동이 안될 수 있습니다.

    • 카드 삽입구에 하이패스 카드 외 비 표준형 카드 또는 이물질 및 금속성 물질을 삽입하지 마십시오. 카드 소켓 파손으로 하이패스 차로 통과 시 작동이 안될 수 있습니다.

    • 카드 탈거 시에는 반드시 탈거 버튼(EJECT 버튼)을 눌러 탈거하십시오. 탈거 버튼을 이용하지 않고 무리하게 탈거할 경우 카드 삽입부에 손상이 발생할 수 있습니다. 또한 카드 삽입이 안될 경우 카드 변형 및 삽입부에 이물질 여부를 확인하십시오.

• 자동요금 징수 시스템(ETCS) 동작 사양

  서비스항목		음성안내		LED 동작 사양	비고
  정상 동작	카드 삽입된 경우 (전원 ON 시)	(음성안내 없음)		초록색 : 켜짐
  	카드 삽입 시 (선불카드)	잔액이 00000원입니다.		초록색 : 켜짐
  	카드 삽입 시 (할인선불카드)	할인선불카드입니다. 잔액이 00000원입니다.		초록색 : 켜짐
  	카드 삽입 시 (면제카드)	면제카드입니다.		초록색 : 켜짐
  	카드 삽입 시 (후불카드)	후불카드입니다.		초록색 : 켜짐
  	카드 삽입 시 (할인후불카드)	할인후불카드입니다.		초록색 : 켜짐
  	정상 결제 ((할인)선불카드)	요금 00000원이 결제되었습니다.		초록색 : 깜빡임 [5회]
  		잔액이 00000원입니다.
  	정상 결제 (면제카드)	통행료가 면제처리되었습니다.		초록색 : 깜빡임 [5회]
  	정상 결제 ((할인)후불카드)	요금 00000원이 결제되었습니다.		초록색 : 깜빡임 [5회]
  	폐쇄식 입구 정상처리	통행권이 정상발급 되었습니다. 안전운전하십시오.		초록색 : 깜빡임 [5회]
  		(또는) 입구 영업소를 통과하였습니다. 안전운전하십시오.
  	통행료 면제 처리	통행료가 면제처리되었습니다. 잔액이 00000원입니다. (단, (할인)후불카드, 면제카드는 잔액 안내 없음)		초록색 : 깜빡임 [5회]
  이상 동작 (전원 ON 시)	카드 오삽입의 경우	카드가 정상 삽입 되지 않았습니다. (IC 칩 접촉이 안되는 경우)		빨간색 : 켜짐
  	불량카드인 경우	카드를 확인하십시오. (IC 칩 접촉이 되도록 카드를 넣었으나, 하이패스 카드가 아닌 경우)		빨간색 : 켜짐
  	카드 미삽입된 경우	카드를 넣어 주세요.		빨간색 : 켜짐
  	카드 잔액이 부족한 경우	잔액이 부족합니다. 잔액이 00000원입니다. (단, (할인)후불카드, 면제카드는 잔액 안내 없음)		빨간색 : 켜짐	800원 미만
  이상 동작 (동작중)	카드 오삽입의 경우	카드가 정상 삽입 되지 않았습니다. (IC 칩 접촉이 안되는 경우)		빨간색 : 켜짐
  	불량카드를 삽입한 경우	카드를 확인하십시오. (IC 칩 접촉이 되도록 카드를 넣었으나, 하이패스 카드가 아닌 경우)		빨간색 : 켜짐
  	카드를 탈거할 경우	(경고음)		빨간색 : 켜짐
  이상 동작 (통신시)	잔액부족상태 영업소 통과시	잔액이 부족합니다. 잔액이 00000원입니다. (단, (할인)후불카드, 면제카드는 잔액 안내 없음)		빨간색 : 깜빡임 [5회]
  	사용할수 없는 카드로 영업소 통과시	처리되지 않았습니다. 카드를 확인하십시오.		빨간색 : 깜빡임 [5회]
  	카드 미삽입 상태에서 영업소 통과시	카드를 넣어 주세요.		빨간색 : 깜빡임 [5회]
  	정상상태에서 영업소 통과후 미 결제시	폐쇄식 입구 또는 개방식 면제	영업소에 문의하십시오.	빨간색 : 깜빡임 [5회]
  		폐쇄식 출구 또는 개방식 일반	영업소에 문의하십시오. 요금이 결제되지 않았습니다.	빨간색 : 깜빡임 [5회]
  	정상결제 후 요금거래내역 (영수증) 미 수신시	폐쇄식 입구 또는 개방식 면제	영업소에 문의하십시오.	빨간색 : 깜빡임 [5회]
  		폐쇄식 출구 또는 개방식 일반	영업소에 문의하십시오. 요금 0000원이 결제되었습니다. 잔액이 0000원입니다. (단 면제카드/ (할인)후불카드는 잔액 안내 없음)	빨간색 : 깜빡임 [5회]
  이상 동작 (기타)	제조번호 없는 단말기	제조번호가 없습니다. (단, 카드를 삽입할 경우 또는 단말기등록정보 조회시, 전원 ON시 안내함)		빨간색 : 켜짐
  	미등록 단말기 (등록정보)	등록되지 않은 단말기 입니다. 등록 후 사용하십시오. (단, 카드를 삽입할 경우 또는 단말기등록정보 조회시, 전원 ON시 안내함)		빨간색 : 켜짐	단말기 등록 방법 참고
  버튼 동작	잔액확인	(할인)선불카드 : 잔액이 0000원입니다. (할인)후불카드 : 후불카드입니다. 면제카드 : 면제카드 입니다.		정상, 이상작동의 LED 상태를 따름	짧게 입력 시
  		최근 거래요금은 0000원입니다.			길게 (1.5초) 입력 시
  		(단말기 등록정보 안내 시 다음정보 안내)			짧게 입력 시
  	볼륨버튼	“음량1”, “음량2”, “음량3”, “음량4”, “음량0” (해당볼륨크기로 음성안내 및 자동볼륨설정)			짧게 입력 시
  		(단말기 등록정보 안내 시작 또는 중지)			길게 (1.5초) 입력 시
  	잔액 / 볼륨	“소프트웨어 버전은 0점 00 입니다.” “하드웨어 버전은 H 000 입니다.”		초록색, 빨간색 : 교대로 깜빡임	길게 (1.5초) 동시 입력 시
  	전원버튼	(전원 ON/OFF 제어)		OFF → ON	짧게 또는 길게 (1.5초) 입력 시
  				ON → OFF	길게 (1.5초) 입력 시

• 후불 하이패스는 은행, 신용카드사에 전화 및 인터넷으로 신청하여 사용하십시오.

  • 후불 하이패스 카드 홈페이지

    www.excard.co.kr를 참고 바랍니다.

• 선불 하이패스 카드 구입/충전 방법

  • 선불 하이패스 카드 구입/충전은 가까운 도로공사 영업소에서 구입/충전 가능하며 자세한 내용은 www.hipluscard.co.kr 참고 바랍니다.

  • 발급수수료 5,000원(자동충전카드는 수수료 없음)

• 자동요금 징수 시스템(ETCS) 등록 방법

  자동요금 징수 시스템은 별도의 등록 절차 없이 사용할 수 있습니다. ETCS 실내 미러 뒷면에 하이패스 카드를 끼워 넣은 후 사용하시기 바랍니다.

  자동요금 징수 시스템에는(장애인, 국가유공자 등) 통행료 자동 할인 기능이 없습니다.

• 자동요금 징수 시스템(ETCS) 정보 확인방법

  등록정보를 확인할 수 있습니다. 볼륨버튼을 길게 누르면 등록 정보 안내가 시작/중지됩니다. 등록 정보 안내 시 다음 정보 안내를 들으시려면 잔액확인버튼을 짧게 누르십시오. 등록 정보 안내 순서는 다음과 같습니다.

단말기 등록정보

ETCS는 Electronic Toll Collection System의 약자입니다.

구비서류

• 개인일 경우 : 본인 신분증 또는 대리인 신분증

• 법인일 경우 : 사업자등록증, 방문자 신분증

• 리스, 렌탈의 경우 : 해당계약서 추가

• 외국인인 경우 : 외국인 등록증 또는 국내거소증
