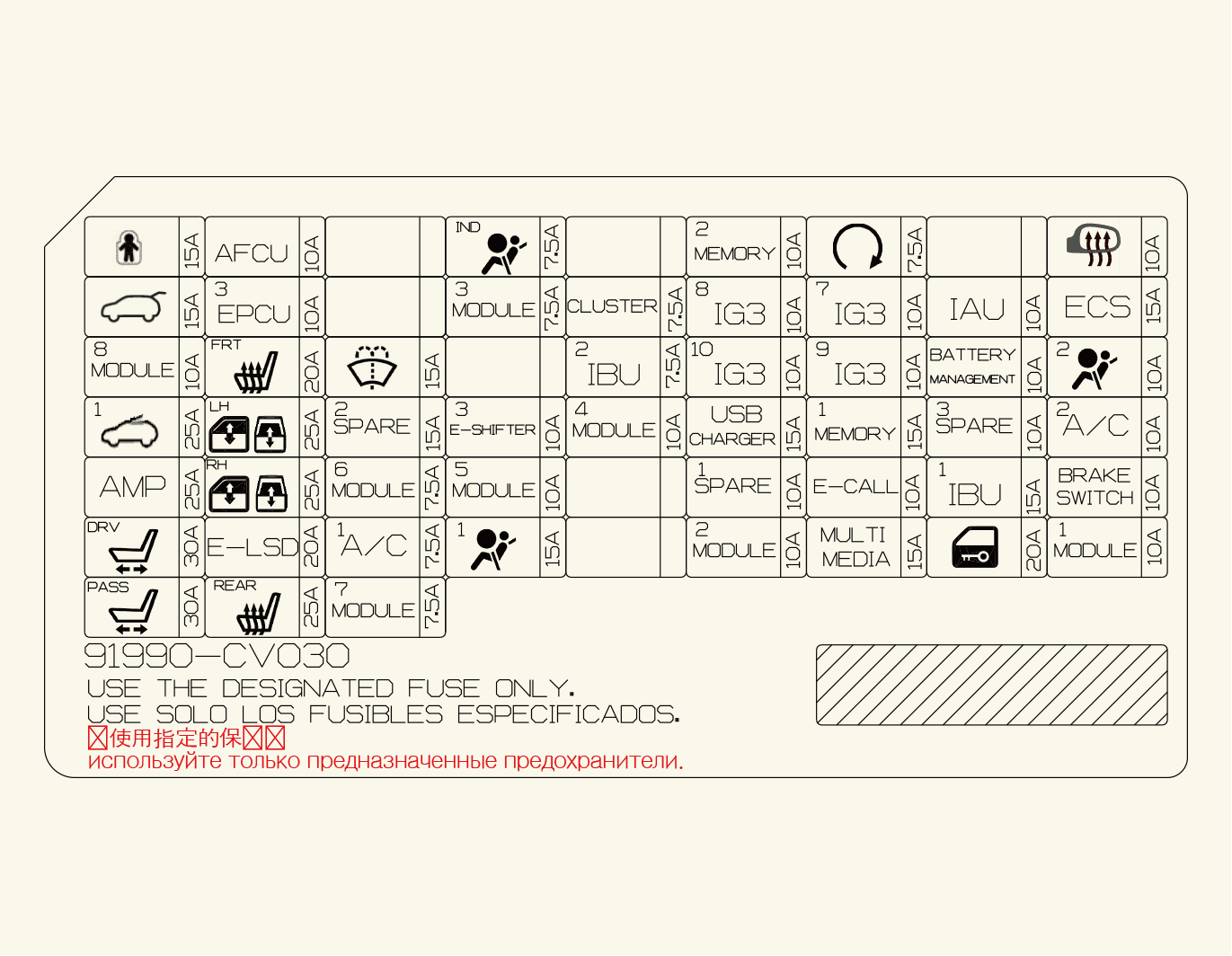

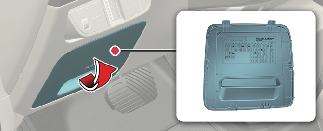

CHILD LOCK

Реле блокировки от детей, реле разблокировки от детей

AFCU

AFCU

A/BAG IND

На потолочной консоли

MEMORY2

Предохранитель — ПАМЯТЬ 2, блок динамической подсветки интерьера, левая/правая подсветка амортизирующей прокладки, ADP, проекционный дисплей, блок ADS

START

Блок управления транспортным средством (VCU), интегрированный блок управления электрооборудованием кузова (IBU)

HEATED MIRROR

Блок внешних зеркал водителя/пассажира

TAILGATE OPEN

Защелка двери багажного отделения

EPCU 3

Задний инвертор

MODULE3

Многофункциональный переключатель, интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов, модуль двери водителя

CLUSTER

Проекционный дисплей, приборный щиток

IG3 8

Блок V2L, ICCU, VCMS, задний электронный масляный насос, CDM

IG3 7

Датчик температуры в салоне автомобиля, главный блок управления аудио/видео и навигацией, отопитель с положительным температурным коэффициентом, модуль управления системой кондиционирования, приборный щиток

IAU

Наружная ручка водительской/пассажирской двери

ECS

Подвеска с электронным управлением

MODULE8

Модуль электропривода водительского/пассажирского сиденья, ручной переключатель управления сиденьем водителя/пассажира

S/HEATER FRT

Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений

WASHER

Многофункциональный переключатель

IBU2

Интегрированный блок управления электрооборудованием кузова (IBU)

IG3 10

Блок управления системой (SCU), задний инвертор, BMU

IG3 9

Не используется

BATTERY MANAGEMENT

BMU

AIR BAG2

Модуль управления системой пассивной безопасности

SUNROOF1

Двигатель люка в крыше

P/WINDOW LH

Предохранительный модуль электрического стеклоподъемника водительской двери (LHD), предохранительный модуль электрического стеклоподъемника пассажирской двери (RHD), предохранительный модуль электрического стеклоподъемника задней левой двери

SPARE2 (IG2)

Не используется

E-SHIFTER 3

Поворотная ручка электронного переключения передач (автоматическая коробка передач)

MODULE4

Передний/задний левый/правый угловой радар, передний/задний инвертор, ЭБУ вождения системы ADAS, блок VESS (система виртуального звука двигателя),передний радар, камера переднего вида, ЭБУ парковки системы ADAS, переключатель верхней крышки консоли

USB CHARGER

Зарядное устройство USB сиденья водителя/пассажира, зарядное устройство USB передней консоли #1/#2

MEMORY1

Предохранитель — MEMORY2, приборный щиток, модуль управления системой кондиционирования, лампа динамической подсветки интерьера на консоли (верхняя/нижняя), напольный переключатель консоли, лампа динамической подсветки интерьера на двери водителя/пассажира, левая/правая лампа динамической подсветки интерьера на задней двери

SPARE3 (B+)

Не используется

A/C2

Модуль управления системой кондиционирования, клапан высокого давления, клапан хладагента #1/#2, соединительная панель P/R (реле вентилятора), охладитель BSA #1, клапан охлаждающей жидкости системы кондиционирования

AMP

AMP (усилитель)

P/WINDOW RH

Предохранительный модуль электрического стеклоподъемника пассажирской двери (LHD), предохранительный модуль электрического стеклоподъемника водительской двери (RHD), предохранительный модуль электрического стеклоподъемника задней правой двери

MODULE6

Интегрированный блок управления электрооборудованием кузова (IBU)

MODULE5

Разъем канала передачи данных, электрохромное зеркало, модуль экстренного вызова, ADP, главный блок управления аудио/видео и навигацией, переключатель аварийной панели, левая/правая фара, AMP (усилитель), беспроводное зарядное устройство для смартфона, модуль электропривода сиденья водителя/пассажира, модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, модуль управления подогревом задних сидений, переключатель напольной консоли, модуль устройства автоматической регулировки угла наклона передних фар, модуль IFS (интеллектуальная система переднего освещения)

SPARE1 (ACC)

Не используется

E-CALL

Модуль экстренного вызова

IBU1

Интегрированный блок управления электрооборудованием кузова (IBU)

BRAKE SWITCH

Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU)

P/SEAT DRV

Переключатель электропривода водительского сиденья, модуль электропривода водительского сиденья с интегрированной системой памяти (IMS)

A/C1

Модуль управления системой кондиционирования

AIR BAG1

Модуль управления системой пассивной безопасности

MODULE2

AMP (усилитель), ADP, соединительная панель P/E (реле розетки питания), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова, блок ADAS, клавиатура системы управления аудио/видео и навигацией, главный блок управления аудио/видео и навигацией

MULTIMEDIA

Главный блок управления аудио/видео и навигацией

DOOR LOCK

Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки

MODULE1

Выключатель аварийной сигнализации, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, сигнализация UIP, датчик UIP, блок PTG, модуль двери водителя, блок внешних зеркал водителя/пассажира

P/SEAT PASS

Переключатель электропривода пассажирского сиденья, модуль реле пассажирского сиденья

S/HEATER RR

Модуль управления подогревом задних сидений

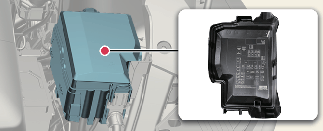

MULTI FUSE-1

LDC

Соединительная панель P/R (предохранитель: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Блок MDPS

* MDPS — это то же самое, что и электроусилитель руля (EPS).

MULTI FUSE-3

B+5

Блок печатной платы (главное реле IG3, предохранитель: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Соединительная панель ICU (предохранитель: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Соединительная панель ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Соединительная панель ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Блок IEB

IEB2

Блок IEB

IG1

Соединительная панель P/R (реле ACC, реле IG1)

IG2

Соединительная панель P/R (реле IG2)

MULTI FUSE-2

C/FAN

Вентилятор охлаждения электродвигателя

RR HTD

Соединительная панель P/R (реле заднего обогревателя)

TRAILER1

Блок соединителя прицепа

BLOWER

Соединительная панель P/R (реле вентилятора)

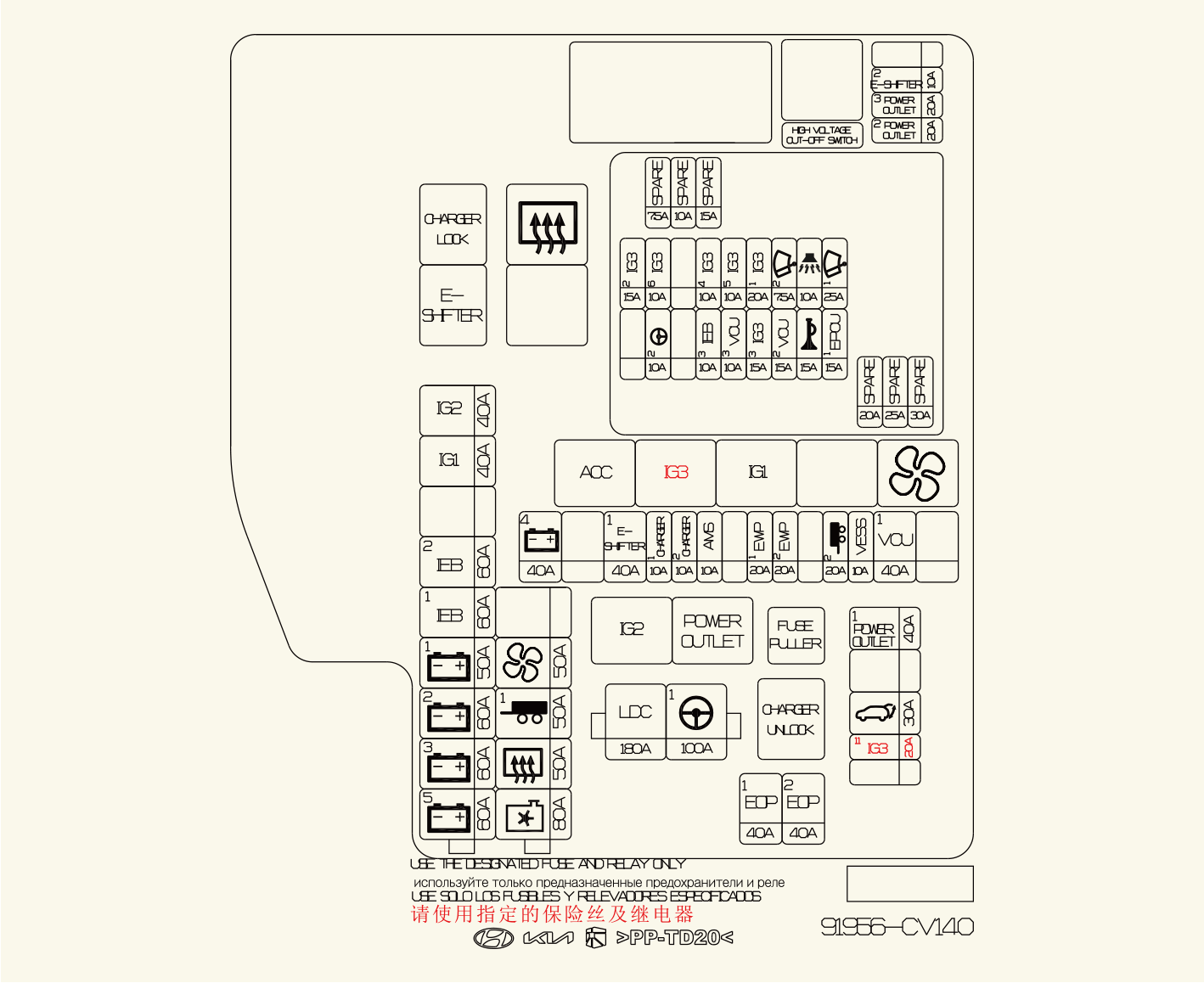

ПРЕДОХРАНИТЕЛЬ

B+4

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ICU (РЕЛЕ КРЫШКИ БАГАЖНИКА) (Реле блокировки долговременной нагрузки, предохранитель: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Соединительная панель P/R (реле электронного переключения передач, предохранитель: E-SHIFTER2)

CHARGER1

Соединительная панель P/R (реле блокировки зарядного устройства, реле разблокировки зарядного устройства), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Датчик АКБ 12 В

EWP1

Электронный водяной насос #1

EWP2

Электронный водяной насос #2

TRAILER2

Блок соединителя прицепа

VESS

Блок VESS

VCU1

VCU

P/OUTLET1

Реле розетки питания

T/GATE

Блок PTG

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Задний электронный масляный насос

EOP2

Передний электронный масляный насос (4WD)

E-SHIFTER2

Реле электронного переключения передач, SCU, поворотная ручка электронного переключения передач

P/OUTLET3

Задняя розетка питания

P/OUTLET2

Передняя розетка питания

WIPER1

Блок печатной платы (главное реле Wiper)

EPCU1

Передний инвертор (4WD)

B/ALARM

Блок печатной платы (реле звукового сигнала охранной сигнализации)

HORN

Блок печатной платы (реле звукового сигнала)

WIPER2

Интегрированный блок управления электрооборудованием кузова (IBU)

VCU2

VCU

IG3 1

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Электронный водяной насос

IG3 5

Система управления АКБ, 3-ходовой клапан охлаждающей жидкости

VCU3

VCU

IG3 4

Электронный водяной насос #1, #2, электронный компрессор системы кондиционирования

IEB3

Блок IEB

IG3 6

Вентилятор охлаждения электродвигателя, передний электронный масляный насос (4WD)

MDPS2

Блок MDPS

* MDPS — это то же самое, что и электроусилитель руля (EPS).

IG3 2

Передний инвертор (4WD), VCU

Charger Lock Relay

E-Shifter Relay

Rear Heated Relay

ACC Relay

IG3 Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
