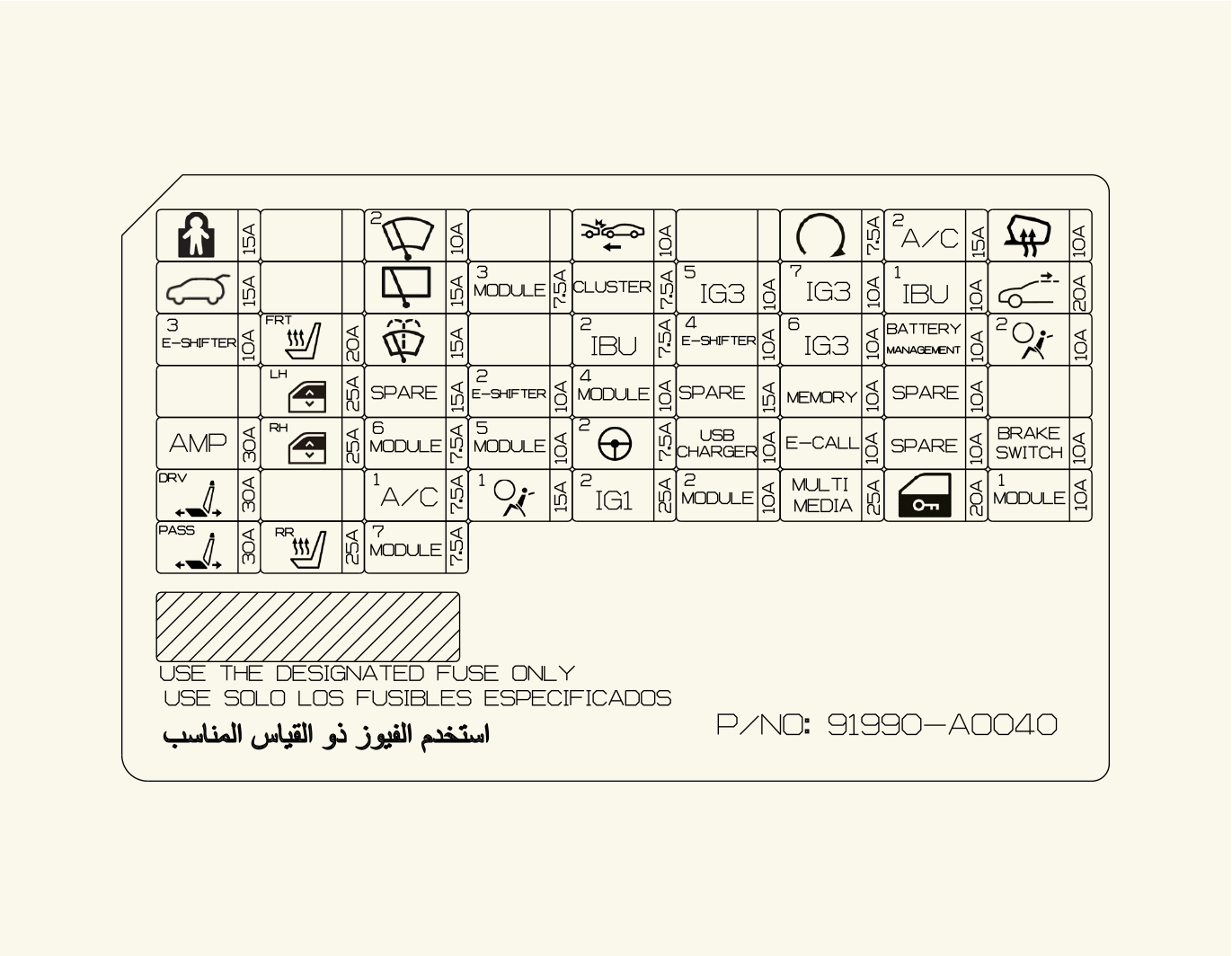

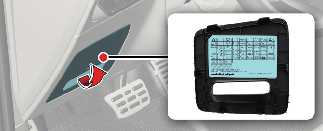

CHILD LOCK

Bērnu slēdža bloķēšanas relejs, Bērnu slēdža atbloķēšanas relejs

MODULE 7

Priekšējā sēdekļa vadības bloks, aizmugures sēdekļa apsilde, AC invertors

E-SHIFTER 2

Elektroniskās ATM (automātiskās transmisijas) pārslēgšanas ripa

MEMORY

HUD, noskaņas lukturis, gaisa kondicionēšanas bloks, panelis

IG3 5

V2L

IG3 6

BMS

IG3 7

Gaisa kondicionēšanas bloks, Audio/AVN vadības bloks, panelis, CDM, PM sensors

FRONT WIPER 2

Priekšējā loga tīrītāja motors

REAR WIPER

Aizmugures loga tīrītāja relejs, aizmugures loga tīrītāja motors

MDPS 2

MDPS (Stūres pastiprinātāja ar motoru) agregāts

* MDPS ir tas pats, kas EPS (elektriskais stūres pastiprinātājs).

IG1 2

Motortelpas sadales bloks (PCB BLOKA DROŠINĀTĀJS - IEB4, ECU3, DCT3, EWP3)

FCA

Priekšējais radars

START

VCU, IBU (integrētais virsbūves vadības bloks)

HEATED MIRROR

Vadītāja/pasažiera ārējo spoguļu bloks

TAILGATE OPEN

Bagāžas nodalījuma durvju aizbīdnis

MODULE3

Multifunkciju slēdzis, IBU (integrētais virsbūves vadības bloks), bremžu lukturu slēdzis, autovadītāja durvju modulis

CLUSTER

Iznirstošais displejs, instrumentu panelis

IAU

Vadītāja/pasažiera durvju ārējais rokturis

S/HEATER FRT

Priekšējā sēdekļa gaisa ventilācijas vadības modulis, priekšējā sēdekļa sildītāja vadības modulis

WASHER

Daudzfunkcionālais slēdzis

IBU2

IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks)

BATTERY MANAGEMENT

BMU

AIR BAG2

Papildu kustības ierobežošanas sistēmas (Supplemental Restraint System — SRS) vadības modulis

SUNROOF1

Jumta lūkas motors

P/WINDOW LH

Vadītāja elektriski regulējamā loga drošības modulis (ar stūri kreisajā pusē), pasažiera elektriski regulējamā loga drošības modulis (ar stūri labajā pusē), aizmugurējo elektriski regulējamo logu slēdzis kreisajā pusē

E-SHIFTER 3

Elektroniskās ATM (automātiskās transmisijas) pārslēgšanas ripa

MODULE4

Priekšējais/aizmugurējais stūra radars kreisā/labā puse, priekšējais/aizmugurējais invertors, ADAS bloks (braukšana), VESS (virtuālā dzinēja trokšņa sistēma) bloks, priekšējais radars, priekšskata kamera, ADAS bloks, konsoles augšējā pārsega slēdzis

USB CHARGER

Vadītāja/pasažiera sēdekļa USB lādētājs, priekšējās konsoles USB lādētājs #1/#2

A/C2

Gaisa kondicioniera vadības modulis, augstspiediena vārsts, dzesējošās vielas vārsts #1/#2 P/R sadales bloks (pūtēja relejs), BSA dzesētājs #1, gaisa kondicioniera dzesēšanas šķidruma vārsts

AMP

AMP (pastiprinātājs)

P/WINDOW RH

Pasažiera elektriski regulējamā loga drošības modulis (ar stūri kreisajā pusē), vadītāja elektriski regulējamā loga drošības modulis (ar stūri labajā pusē), aizmugurējo elektriski regulējamo logu slēdzis labajā pusē

MODULE 6

IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks)

MODULE 5

Datu saites savienotājs, elektriski vadāms hromētais spogulis, E-CALL bloks, ADP, audio/video un navigācijas galvenais bloks, sēdekļa paliktņa slēdzis, priekšējais lukturis kreisajā/labajā pusē, AMP (pastiprinātājs), viedtālruņa bezvadu lādētājs, vadītāja/pasažiera elektriski regulējamo sēdekļu modulis, priekšējo sēdekļu gaisa ventilācijas vadības modulis, priekšējo sēdekļu sildītāja vadības aizmugurējo sēdekļu sildītāja vadības modulis, konsoles grīdas slēdzis, automātiskās priekšējo lukturu līmeņošanas ierīces modulis, IFS (inteliģento priekšējo gaismu sistēmas) modulis

E-CALL

E-zvana bloks

IBU 1

IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks)

BRAKE SWITCH

Bremzēšanas lukturu slēdzis, IBU (Integrated Body Control Unit — iebūvētais korpusa vadības bloks)

P/SEAT DRV

Vadītāja elektriski regulējamo sēdekļu slēdzis, vadītāja elektriski regulējamo sēdekļu modulis (ar IMS (integrēto atmiņas sistēmu))

A/C1

A/C vadības modulis

AIR BAG 1

Papildu kustības ierobežošanas sistēmas (Supplemental Restraint System — SRS) vadības modulis

MODULE 2

AMP (pastiprinātājs), ADP, P/E sadales bloks (strāvas izvades relejs), IBU (integrētais virsbūves vadības bloks), E-CALL bloks, ADAS bloks, audio/video un navigācijas tastatūra, audio/video un navigācijas galvenais bloks

MULTIMEDIA

Audio/video un navigācijas galvenais bloks

DOOR LOCK

Durvju aizslēgšanas relejs, durvju atslēgšanas relejs, drošības slēdzenes relejs

MODULE 1

Avārijas gaismu slēdzis, multifunkciju slēdzis, datu saites savienotājs, lietus sensors, UIP sirēna, UIP sensors, PTG bloks, vadītāja durvju modulis, vadītāja/pasažiera ārējā spoguļa bloks

P/SEAT PASS

Pasažieru elektriski regulējamo sēdekļu slēdzis, pasažieru elektriski regulējamo sēdekļu modulis

S/HEATER RR

Aizmugurējā sēdekļa sildītāja vadības modulis

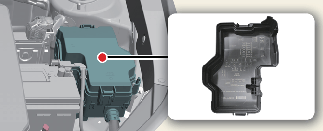

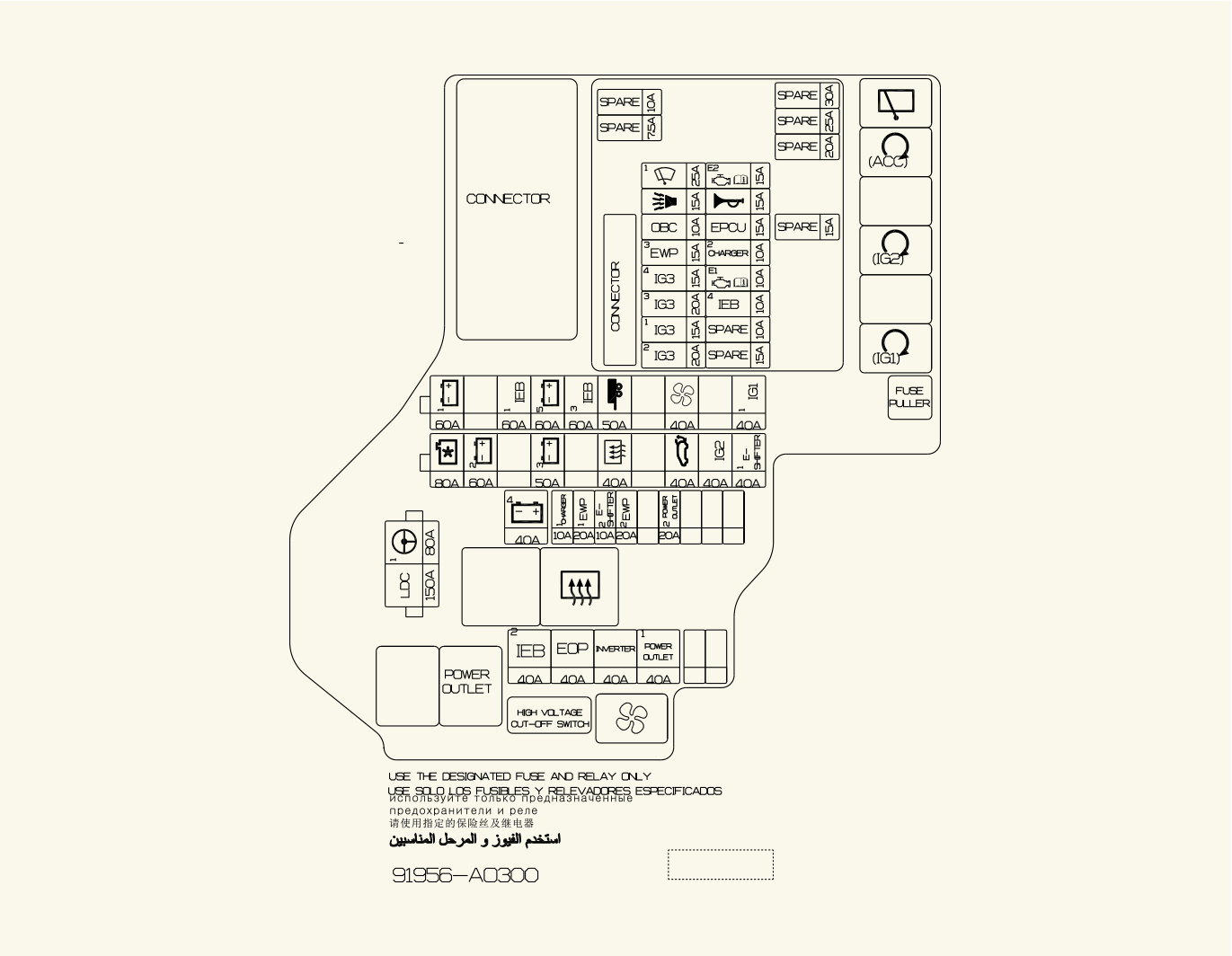

MULTI FUSE-1 (multivide)

Drošinātājs (IEM, EOP, invertors, strāvas izvads)

MDPS bloks

* MDPS ir tas pats, kas EPS (elektriskais stūres pastiprinātājs).

MULTI FUSE-3 (multivide)

PCB bloks (IG3 galvenais relejs, drošinātājs: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

(DROŠINĀTĀJS -MODULIS2, USB LĀDĒTĀJS, GAISA SPILVENS1, IBU2, MDPS2, PANELIS, MODULIS3, GAISA SPILVENS IND, MODULIS4, MODULIS5, E-PĀRSLĒDZĒJS2, FCA, ING1 2 )

ICU sadales bloks (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB bloks

IEB bloks

Piekabes savienotāja bloks

Motortelpas sadales bloks (Pūtēja relejs)

MULTI FUSE-2 (multi drošinātājs)

Dzesēšanas ventilatora motors

P/R sadales bloks (aizmugurējais apsildāmais relejs)

ICU sadales bloks (IPS)

ICU SADALES BLOKS (DROŠINĀTĀJS: BĒRNU SLĒDZIS, E-PĀRSLĒDZĒJS3, ELEKTRISKAIS LOGS KREISAJĀ PUSĒ, ELEKTRISKAIS LOGS LABAJĀ PUSĒ, BAGĀŽAS NODALĪJUMA DURVJU ATVĒRŠANA, AMP, ELEKTRISKAIS SĒDEKLIS VADĪTĀJA, ELEKTRISKAIS PASAŽIERA, SĒDEKĻA SILDĪTĀJS PR, SĒDEKĻA SILDĪTĀJS AIZM), EWP2

Elektrisko bagāžas nodalījuma durvju bloks

ICU SADALES BLOKS (DROŠINĀTĀJS: MAZGĀTĀJS, GAISA KONDICIONĒTĀJS, MODULIS6, MODULIS7, LOGU TĪRĪTĀJS AIZM)

SCU

DROŠINĀTĀJS

ICU sadales bloks (Ilgtermiņa slodzes mēlītes relejs, drošinātājs: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB bloks

CDM

Elektroniskais ūdens sūknis #1

Elektroniskais ūdens sūknis #2

Strāvas ligzdas relejs

Aizmugurējais elektroniskais eļļas sūknis

Priekšējais elektroniskais eļļas sūknis

E-pārslēdzēja relejs, SCU, elektroniskā ATM pārslēgšanas ripa

Priekšējā barošanas kontaktligzda

WIPER1

PCB (iespiedshēmas plate) bloks (tīrītāja galvenais relejs)

EPCU

Priekšējais invertors

B/ALARM

PCB (iespiedshēmas plate) bloks (pretielaušanās signalizācijas signāltaures relejs)

HORN

PCB (iespiedshēmas plate) bloks (signāltaures relejs)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Invertors, VCU

IG3 3

Elektriskais ūdens sūknis

EPCU

Invertors

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, dzesēšanas ventilators

IEB 4

IEB bloks

CHARGER 2

Lādētāja aizslēgšanas, atslēgšanas relejs

IG3 2

3WAY V/V, EOP, ICU (IG3 DROŠINĀTĀJS)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
