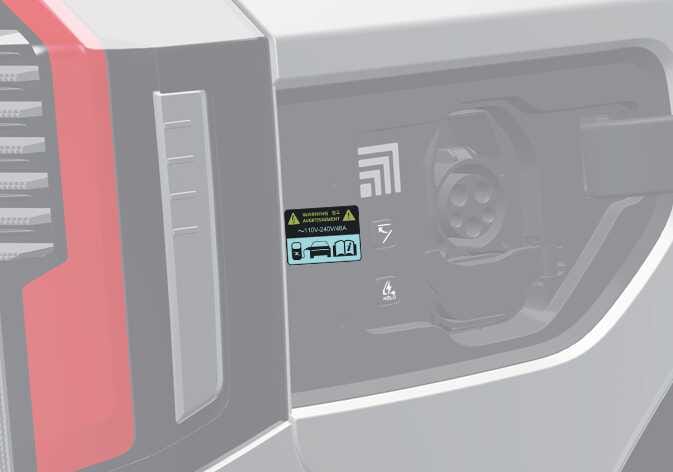

Sådan finder jeg symbolet på lademærkatet (Europa) (hvis monteret)

OpladningsPORT i bil

Ladestik-UDTAG
OMV103011L
OMV103013L

<Placering af symbol og eksempel på anvendelse>
OMV103012R

Forholdsregler ved opladning med vekselstrøm (AC) og vedligeholdelsesopladning* (bærbart ladekabel*) (vekselstrømsopladning)

  1. Når du har åbnet ladedækslet, skal du kontrollere opladningssymbolet nederst på advarselsmærkatet.

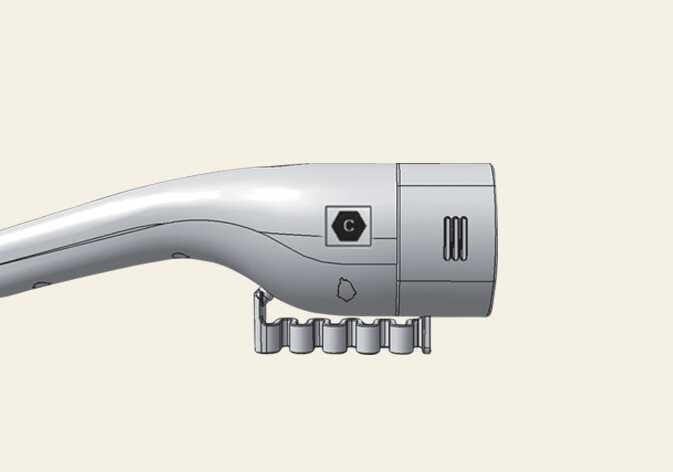

  2. Kontrollér symbolet for ladestikket for vekselstrøm- og vedligeholdelsesoplader-kabel.

  3. Når du har kontrolleret alfabetet for opladningssymbolet, skal du fortsætte med opladningstrinnet.

    Se Skema over Symboler på elektrisk lademærkat (Europa).

  4. Risici for fejl, brand, personskade m.m. kan forventes, hvis der anvendes et ladestik, hvis symbol ikke matcher.

: Afhængigt af din region er dette kabel måske ikke til stede i dit køretøj.

Forholdsregler ved DC-opladning (jævnstrømopladning)

  1. Når du har åbnet ladedækslet, skal du kontrollere opladningssymbolet nederst på advarselsmærkatet.

  2. Kontrollér opladningssymbolet på lynopladningsstationen.

  3. Når du har kontrolleret alfabetet for opladningssymbolet, skal du fortsætte med opladningstrinnet.

    Se Skema over Symboler på elektrisk lademærkat (Europa).

  4. Risici for fejl, brand, personskade m.m. kan forventes, hvis der anvendes et ladestik, hvis symbol ikke matcher.

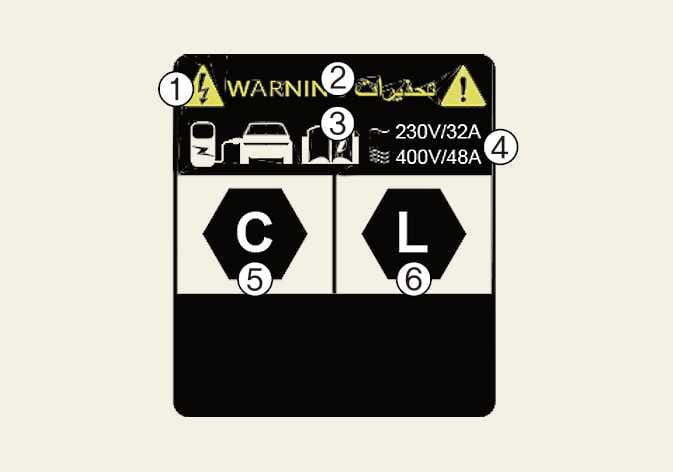

Elektrisk lademærkat (Europa)

OMV103012R

  1. Højspændingsadvarsel

  2. Symbol for ladedæksel

  3. Få flere oplysninger under Sådan finder jeg symbolet på lademærkatet (Europa).

  4. Ladespænding og strøm

    ( ): Vekselstrøm enfaset

    ( ): Vekselstrøm trefaset

5~7: Symboler for opladningstype. Få flere oplysninger under Skema over Symboler på elektrisk lademærkat (Europa).

Skema over Symboler på elektrisk lademærkat (Europa)

Opladning med vekselstrøm og vedligeholdelsesoplader

: Afhængigt af din region er dette kabel måske ikke til stede i dit køretøj.

Forsyningstype

Standard

Konfiguration

Tilbehørstype

Spændingsområde

Identifikator

AC

EN 62196-2

TYPE 2

Køretøjsstik og køretøjsindtag

≤480V RMS
Opladning med jævnstrøm

Forsyningstype

Standard

Konfiguration

Tilbehørstype

Spændingsområde

Identifikator

Jævnstrøm

EN 62196-3

FF

Køretøjsstik og køretøjsindtag

50V til 500V

200V til 920V
