Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.
Панель предохранителей со стороны водителя
Соединительная панель ICU
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
DOOR LOCK |
 |
20A |
Центральное реле блокировки/разблокировки дверей |
|
P/WINDOW RH |
 |
25A |
Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира |
|
P/WINDOW LH |
 |
25A |
Главный переключатель электростеклоподъемников |
|
S/HEATER (REAR) |
 |
20A |
Модуль управления подогревом задних сидений |
|
S/HEATER (DRV/PASS) |
 |
20A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
P/SEAT (PASS) |
 |
30A |
Выключатель электропривода пассажирского сиденья |
|
SUNROOF2 |
 |
20A |
Переключатель управления люком (электропривод щитка) |
|
AIRBAG2 |
 |
10A |
Модуль управления системой SRS |
|
SUNROOF1 |
 |
20A |
Переключатель управления люком (электропривод стекла) |
|
P/SEAT DRV |
 |
30A |
Переключатель водительского сиденья с электроприводом, модуль управления системой встроенной памяти сиденья водителя |
|
MODULE9 |
 |
10A |
Датчик цилиндра модуля сцепления, модуль управления системой встроенной памяти сиденья водителя, наружная ручка интеллектуального ключа водителя/пассажира, датчик дождя, переключатель аварийной сигнализации, диагностический разъем, блок управления двери багажного отделения с электроприводом, телескопический блок управления |
|
AMP (Amplifier) |
 |
25A |
AMP (усилитель) |
|
IBU (Integrated Body Control Unit)2 |
 |
10A |
Интегрированный блок управления электрооборудованием кузова, замок зажигания, рычаг переключения передач автоматической трансмиссии |
|
P/WINDOW SAFETY RH |
 |
25A |
Предохранительный модуль электрического стеклоподъемника пассажирской двери |
|
P/WINDOW SAFETY LH |
 |
25A |
Предохранительный модуль электрического стеклоподъемника водительской двери |
|
MEMORY |
 |
10A |
Реле складывания/раскладывания внешнего зеркала водителя/пассажира, внешнее зеркало водителя/пассажира с электроприводом, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, блок управления атмосферной подсветкой, атмосферная подсветка консоли, атмосферная подсветка (пассажир), переключатель амортизирующей накладки, блок управления ADAS (расширенная система помощи водителю) для парковки |
|
E-SHIFTER2 |
 |
10A |
SCU (блок управления электронным переключением передач), электронный переключатель рычага переключения передач автоматической коробки передач |
|
TAILGATE |
 |
10A |
Реле двери багажного отделения |
|
E-CALL |
 |
10A |
Модуль экстренного вызова (E-Call) |
|
MODULE7 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
BRAKE SWITCH |
 |
10A |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
MULTIMEDIA |
 |
20A |
Аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
WASHER |
 |
15A |
Многофункциональный переключатель |
|
MODULE8 |
 |
7,5 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревом передних/задних сидений, соединительная панель моторного отсека (реле обогрева лобового стекла (лев.)) |
|
AIRBAG1 |
 |
15A |
Модуль управления системой SRS |
|
Air ConditionerON |
 |
7,5 A |
Соединительная панель моторного отсека (реле обогревателя с положительным ТКС № 1), контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером |
|
MODULE2 |
 |
15A |
Передний разъем зарядного устройства USB, USB-порт сиденья водителя/пассажира |
|
MODULE6 |
 |
10A |
Переключатель консоли, переключатель режима вождения, диагностический разъем, индикатор рычага переключения передач автоматической трансмиссии |
|
MODULE1 |
 |
10A |
Встроенный блок управления вспомогательной системой парковки, интегрированный блок управления электрооборудованием кузова, аудиоклавиатура, клавиатура аудио/видео и навигации, переключатель внешнего зеркала с электроприводом, модуль экстренного вызова, усилитель, аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
HEATED MIRROR |
 |
10A |
Внешнее зеркало водителя/пассажира с электроприводом |
|
IBU (Integrated Body Control Unit)1 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
MODULE5 |
 |
10A |
Модуль управления интегрированной системой памяти сиденья водителя, модуль управления подогревом задних сидений, модуль управления вентиляцией передних сидений, усилитель, модуль управления подогревом передних сидений, аудио (дисплей), главный блок управления аудио/видео и навигацией, переднее беспроводное зарядное устройство, модуль экстренного вызова, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, электрохроматическое зеркало, |
|
AIRBAG IND |
 |
7,5 A |
Комбинация приборов |
|
MODULE4 |
 |
7,5 A |
Интегрированный блок управления электрооборудованием кузова, камера переднего вида, переключатель амортизирующей накладки, блок управления ADAS (расширенная система помощи водителю) для парковки, левый/правый задний угловой радар, датчик цилиндра модуля сцепления, блок управления дозированием для полноприводного автомобиля, левая/правая головная фара |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (блок управления электронным переключением передач), электронный переключатель рычага переключения передач автоматической коробки передач |
|
CLUSTER |
 |
7,5 A |
Комбинация приборов |
|
MODULE3 |
 |
7,5 A |
Переключатель стоп-сигнала, лампа потолочной консоли |
|
Motor Driven Power Steering*1 |
 |
7,5 A |
Блок управления модулем электроусилителя руля |
|
START |
 |
10A |
Реле звукового сигнала охранной сигнализации, переключатель диапазона коробки передач, модуль управления силовым агрегатом, интегрированный блок управления электрооборудованием кузова, замок зажигания, соединительная панель моторного отсека (реле запуска) |
|
MODULE10 |
 |
7,5 A |
Система фильтров дизельного топлива |
* 1: Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS).

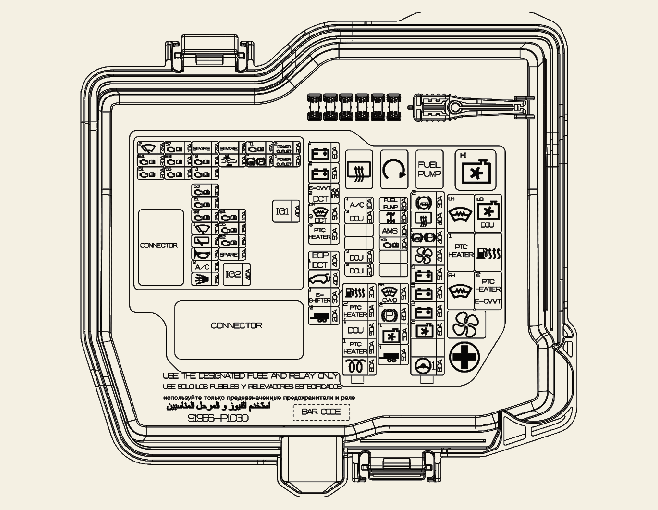

Панель предохранителей в моторном отсеке
Соединительная панель моторного отделения
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
Motor Driven Power Steering*1 |
 |
80A |
Блок управления модулем электроусилителя руля |
|
COOLING FAN2 |
 |
60A |
Контроллер вентилятора охлаждения |
|
|
B+3 |
 |
60A |
Соединительная панель блока управления впрыском (предохранитель — ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПРИВОД СИД. ПАСС., ЛЮК2, ЛЮК1, ПРИВОД СИД. ВОДИТ., ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ПРАВ.), главный переключатель электростеклоподъемников) |
|
|
B+5 |
 |
60A |
Блок печатной платы (предохранитель — ЗАЖИГ.2, ЗАЖИГ.1, ЗВУК. СИГНАЛ, КОНД.2, ЗВУКОВОЙ СИГНАЛ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ2, реле управления двигателем, главное реле стеклоочистителя) |
|
|
B+4 |
 |
50A |
Соединительная панель блока управления впрыском (предохранитель — БЛОК. ДВЕРЕЙ, ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПОДУШКА БЕЗОПАСНОСТИ2, МОДУЛЬ9, ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА2, ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ЛЕВ.), ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ2, ДВЕРЬ БАГАЖНИКА, ПЕРЕКЛ. ТОРОМОЗА, реле защелки при долговременной нагрузке) |
|
|
BLOWER |
 |
40A |
Реле вентилятора |
|
|
ABS1/EPB1 |
 |
40A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
REAR HEATED |
 |
40A |
Реле заднего обогревателя |
|
|
ABS2 |
 |
30A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
GLOW |
 |
80A |
Блок GLOW (дизельное топливо) |
|
|
PTC HEATER1 |
 |
50A |
Реле отопителя 1 с положительным температурным коэффициентом (дизельное топливо) |
|
|
DCU1 |
 |
50A |
Реле блока управления дозированием (дизельное топливо) |
|
|
PTC HEATER2 |
 |
50A |
Реле отопителя 2 с положительным температурным коэффициентом (дизельное топливо) |
|
|
FUEL FILTER HTR |
 |
30A |
Реле топливного фильтра дизельного двигателя (дизельное топливо) |
|
|
FUSE |
TRAILER1 |
 |
50A |
Соединитель прицепа |
|
COOLING FAN1 |
 |
50A |
Реле вентилятора охлаждения (верх.) |
|
|
EPB2 |
 |
60A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
W/S HEATED GLASSRH / CVVD |
 |
50A |
Реле обогрева лобового стекла RH, привод непрерывного изменения продолжительности работы клапанов (Smartstream G1.6 T-GDi) |
|
|
ECU5 |
 |
10A |
ECM (модуль управления двигателем) |
|
|
AMS |
 |
10A |
Датчик АКБ |
|
|
4WD |
 |
20A |
Блок управления двигателем полноприводного автомобиля |
|
|
FUEL PUMP |
 |
20A |
Реле топливного насоса |
|
|
Air Conditioner ON1 |
 |
10A |
Реле вентилятора, модуль управления системой кондиционирования воздуха |
|
|
TRAILER2 |
 |
20A |
Соединитель прицепа |
|
|
E-SHIFTER1 |
 |
30A |
Блок управления системой |
|
|
TAILGATE |
 |
40A |
Блок управления двери багажника с электроприводом |
|
|
EOP |
 |
40A |
Не используется |
|
|
PTC HEATER3 |
 |
50A |
Реле обогревателя топливного фильтра |
|
|
W/S HEATED GLASSLH / DCT3 |
 |
50A |
Реле обогрева лобового стекла LH, коробка передач с двойным сцеплением (Smartstream G1.6 T-GDi) |
|
|
E-CVVT/DCT2 |
 |
E-CVVT (50A)/DCT2 (40A) |
Коробка передач с двойным сцеплением (Smartstream G1.6 T-GDi), реле E-CVVT (Smartstream G2.5 GDi) |
|
|
B+2 |
 |
50A |
Соединительная панель ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60A |
Соединительная панель ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCT1 |
 |
40A |
Модуль коробки передач с двойным сцеплением |
|
|
E-SHIFTER1 |
 |
30A |
SCU (Блок управления системой электронного переключения передач) |
|
|
DCU2 |
 |
20A |
Блок управления дозированием (дизельное топливо) |
|
|
DCU3 |
 |
20A |
Блок управления дозированием (дизельное топливо) |
|
|
DCU4 |
 |
20A |
Блок управления дозированием (дизельное топливо) |
|
Блок печатной платы
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
IG2 |
 |
40A |
Реле ЗАЖИГ. 2 |
|
IG1 |
 |
40A |
Реле IG1, реле ACC |
|
FR WIPER2 |
 |
7,5 A |
Реле переднего стеклоочистителя (нижн.), блок управления двигателем, интегрированный блок управления электрооборудованием кузова |
|
ECU4 |
 |
20A |
Модуль управления силовым агрегатом |
|
SENSOR1 |
 |
20A |
Катушка зажигания №№ 1–4 |
|
SENSOR7 |
 |
10A |
Блок GLOW (дизельное топливо) |
|
ECU3 |
 |
10A |
Модуль управления силовым агрегатом |
|
SENSOR5 |
 |
10A |
Реле топливного насоса |
|
TCU2 |
 |
10A |
Блок управления трансмиссией |
|
TCU3 |
 |
10A |
Переключатель диапазона коробки передач |
|
SENSOR3 |
 |
20A |
ECM (модуль управления двигателем) |
|
ECU1 |
 |
20A |
Модуль управления силовым агрегатом |
|
SENSOR2 |
 |
15A |
Кислородный датчик (БОЛЬШЕ/МЕНЬШЕ) |
|
FR WIPER1 |
 |
30A |
Главное реле стеклоочистителя, реле переднего стеклоочистителя (нижн.) |
|
RR WIPER |
 |
15A |
Главное реле стеклоочистителя, соединительная панель ICU (реле заднего стеклоочистителя) |
|
HORN |
 |
15A |
Реле звукового сигнала |
|
Air ConditionerON2 |
 |
10A |
Реле компрессора кондиционера |
|
B/ALARM HORN |
 |
15A |
Реле звукового сигнала охранной сигнализации |
|
FCA |
 |
10A |
Передний радар |
|
SENSOR4 |
 |
10A |
[Smartstream G2.0] клапан контроля масла №1/№2 (впускной/выпускной), переменный электромагнитный клапан масляного насоса, переменный впускной электромагнитный клапан, электромагнитный продувочный клапан, контроллер вентилятора охлаждения, реле компрессора кондиционера, соединительная панель моторного отсека (реле вентилятора охлаждения (верх.)) [Smartstream G2.5 T-GDi] клапан контроля масла №2 (выпускной), электромагнитный продувочный клапан, переменный электромагнитный клапан масляного насоса, переменный впускной электромагнитный клапан, контроллер вентилятора охлаждения, реле компрессора кондиционера |
|
ДАТЧИК6 |
 |
15A |
Инжектор №1 – №4 |
|
ECU2 |
 |
15A |
Модуль управления силовым агрегатом |
|
TCU1 |
 |
15A |
Блок управления трансмиссией |
|
ABS3/EPB3 |
 |
7,5 A |
Модуль управления электронной системой стабилизации курсовой устойчивости |
|
POWER OUTLET2 |
 |
20A |
Передняя розетка питания |
|
POWER OUTLET1 |
 |
20A |
Розетка питания в багажнике |
* 1: Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS).
Реле
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
Rear Heated Relay |
 |
МИКРО |
|
Start Relay |
 |
МИКРО |
|
Fuel Pump Relay |
 |
МИКРО |
|
Cooling Fan Relay High |
 |
МИНИ |
|
Windshield Heated Relay LH |
 |
МИКРО |
|
Cooling Fan Relay low (Smartstream G2.0) DCU Relay (Smartstream D2.0) |
 |
МИКРО |
|
PTC Heater Relay #1 |
 |
МИКРО |
|
Fuel Filter Heating Relay |
 |
МИКРО |
|
Windshield Heated Relay RH |
 |
МИКРО |
|
PTC Heater Relay #2 (Diesel) E-CVVT Relay (Smartstream G2.5 GDi) |
 |
МИКРО |
|
Blower Relay |
 |
МИКРО |

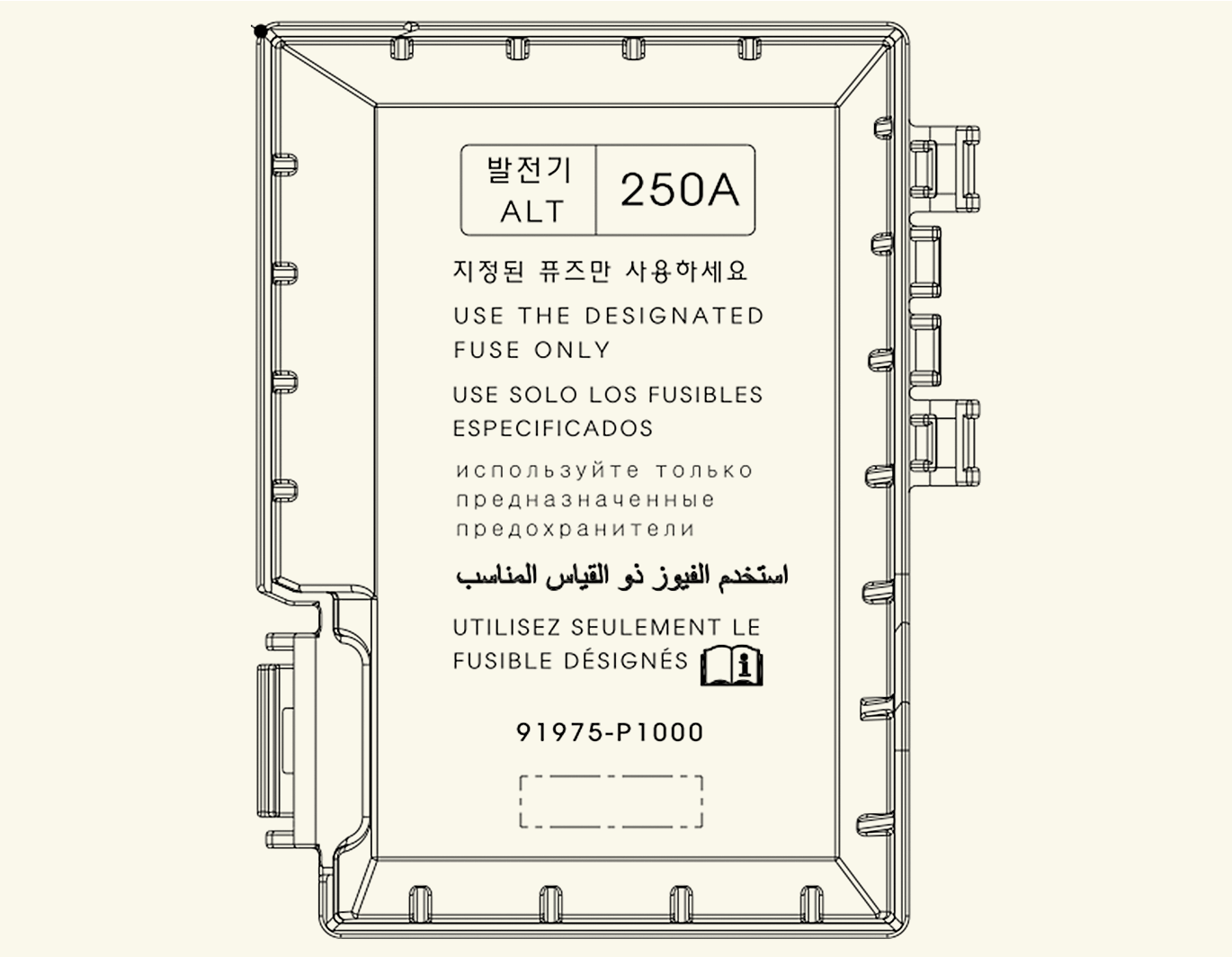

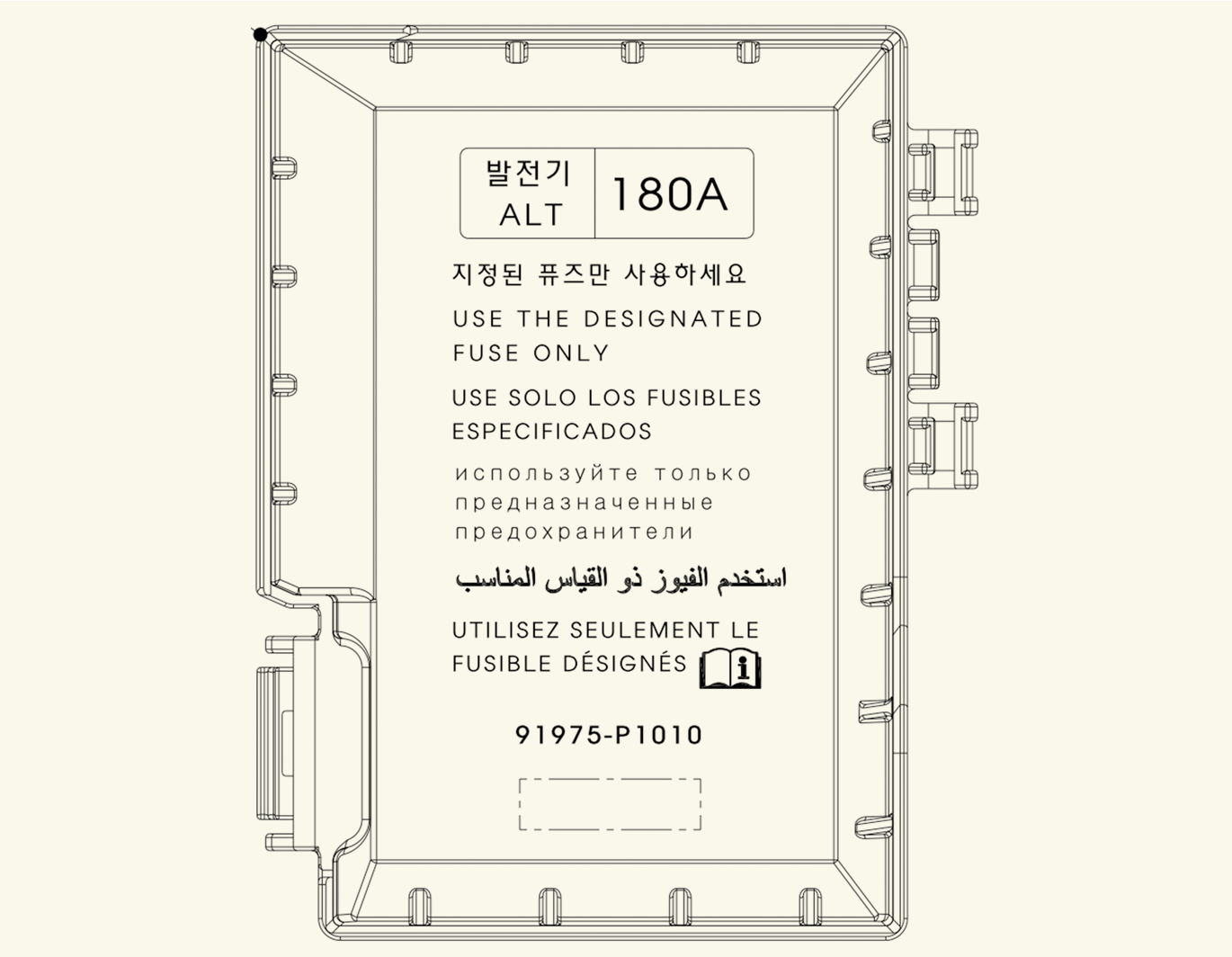

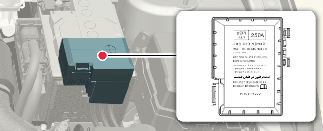

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
