Réglage des phares et des phares antibrouillard avant (pour l'Europe)

Orientation des phares

Halogène (5 portes, station wagon)
LED (5 portes, Station wagon, Shooting brake)
DEL (CUV)
1
Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.
2
Le véhicule doit se trouver sur un terrain plat.
3
Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).
4
Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.
5

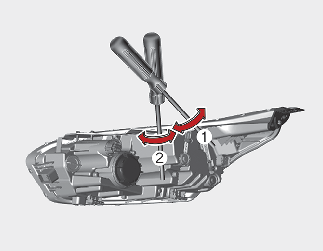

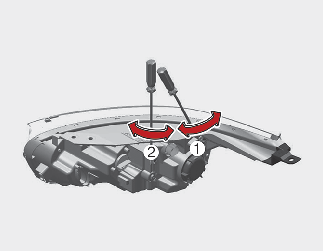

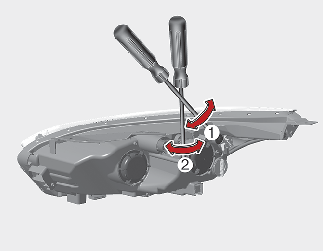

Pour diriger les feux de croisement et de route vers la gauche ou la droite, tournez le tournevis (1) dans le sens horaire ou antihoraire. Pour diriger les feux de croisement et de route vers le haut ou vers le bas, tournez le tournevis (2) dans le sens horaire ou antihoraire.

Réglage du phare antibrouillard avant

5 portes, Station wagon
5 portes, Station wagon, Shooting brake (GT Line)

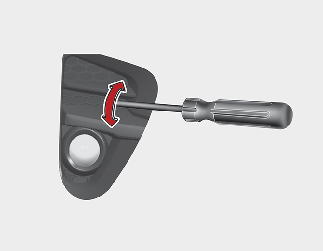

CUV

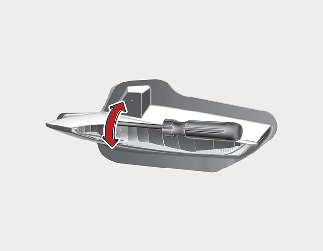

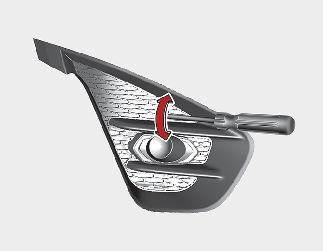

  • Le phare antibrouillard avant peut être réglé comme les autres phares.
  • L'état des feux antibrouillard avant et de la batterie doit être normal.
  • Pour orienter les feux antibrouillard avant vers le haut ou le bas, tourner le tournevis dans le sens horaire ou antihoraire.

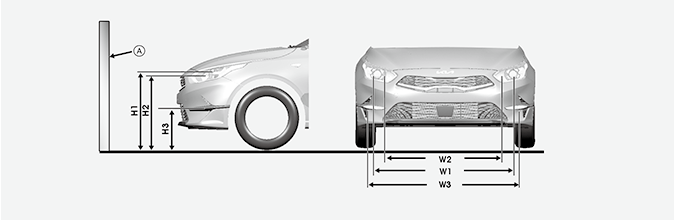

Repère d’orientation

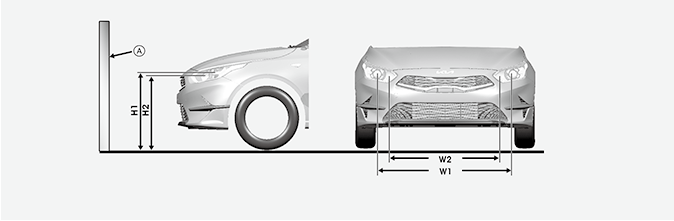

5 portes, station wagon (modèle standard) - halogène type A
5 portes, station wagon (modèle standard) - halogène type B

* A : Écran

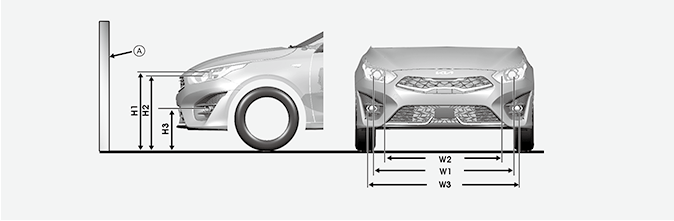

5 portes, station wagon (modèle GT-Line) - type Halogène

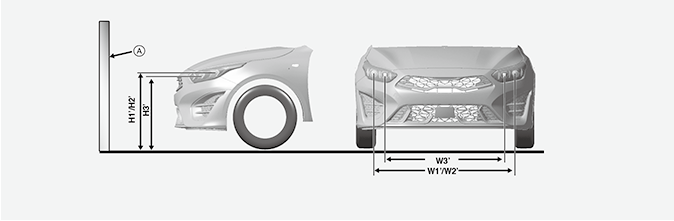

5 portes, station wagon, break - Type LED

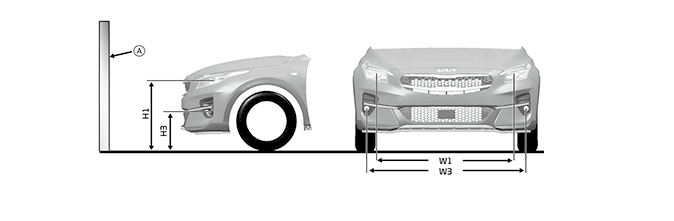

CUV (pneu 16/18 pouces)

5 portes, Station Wagon (modèle standard)

État du véhicule

Phare (halogène type A)

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement

Feux de route

Feux de croisement

Feux de route

H1

H2

W1

W2

sans conducteur

[mm]

706

684

1 344

1 112

avec conducteur

[mm]

700

678

1 344

1 112

État du véhicule

Phare (halogène type B)

Phare (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement

Feux de route

Feux de croisement

Feux de route

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H1

H2

W1

W2

H1'/H2'

W1'/W2'

sans conducteur

[mm]

706

684

1 344

1 112

714

1 404

avec conducteur

[mm]

700

678

1 344

1 112

708

1 404

État du véhicule

Feu antibrouillard avant (type ampoule)

Feu antibrouillard avant (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

H3

W3

H3'

W3'

sans conducteur

[mm]

370

1 426

694

1 191

avec conducteur

[mm]

366

1 426

688

1 191

5 portes, station wagon (modèle GT-Line/GT)

État du véhicule

Phare (type halogène)

Phare (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement

Feux de route

Feux de croisement

Feux de route

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H1

H2

W1

W2

H1'/H2'

W1'/W2'

sans conducteur

[mm]

698

676

1 344

1 112

706

1 404

avec conducteur

[mm]

692

670

1 344

1 112

700

1 404

État du véhicule

Feu antibrouillard avant (type ampoule)

Feu antibrouillard avant (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

H3

W3

H3'

W3'

sans conducteur

[mm]

371

1 449

686

1 191

avec conducteur

[mm]

357

1 449

682

1 191

Break (modèle GT Line/GT)

État du véhicule

Phare (type halogène)

Phare (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement

Feux de route

Feux de croisement

Feux de route

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H1

H2

W1

W2

H1'/H2'

W1'/W2'

sans conducteur

[mm]

701

679

1 344

1 112

709

1 404

avec conducteur

[mm]

695

673

1 344

1 112

703

1 404

État du véhicule

Feu antibrouillard avant (type ampoule)

Feu antibrouillard avant (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

H3

W3

H3'

W3'

sans conducteur

[mm]

371

1 449

689

1 191

avec conducteur

[mm]

357

1 449

685

1 191

CUV (pneu 16 po)

État du véhicule

Phare (type LED)

Feu antibrouillard avant (type ampoule)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H3

W3

H1

W1

sans conducteur

[mm]

743

1 339

423

1 547

avec conducteur

[mm]

737

1 339

429

1 547

CUV (pneu 18 po)

État du véhicule

Phare (type LED)

Feu antibrouillard avant (type ampoule)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H3

W3

H1

W1

sans conducteur

[mm]

754

1 339

435

1 547

avec conducteur

[mm]

748

1 339

429

1 547

Feux de croisement (véhicule LHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

1
Allumer les feux de croisement avec le conducteur (75 kg) à bord.
2
La ligne d'intersection doit être alignée sur celle de l'image.
3
Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.
4
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur agréé Kia. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.

Feux de croisement (véhicule RHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

1
Allumer les feux de croisement avec le conducteur (75 kg) à bord.
2
La ligne d'intersection doit être alignée sur celle de l'image.
3
Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.
4
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur agréé Kia. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.

Feu antibrouillard avant

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare antibrouillard gauche

C : ligne verticale marquant le centre de l'ampoule de phare antibrouillard droit

D : ligne horizontale marquant le centre du phare antibrouillard

E : sol

F : ligne d'intersection

G : limite supérieure

1
Allumer les feux de croisement avec le conducteur (75 kg) à bord.
2
La ligne d’intersection doit être alignée sur la plage autorisée (zone sombre).

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur agréé Kia. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.
