에어백 장치 작동 설명

N_CT25B047

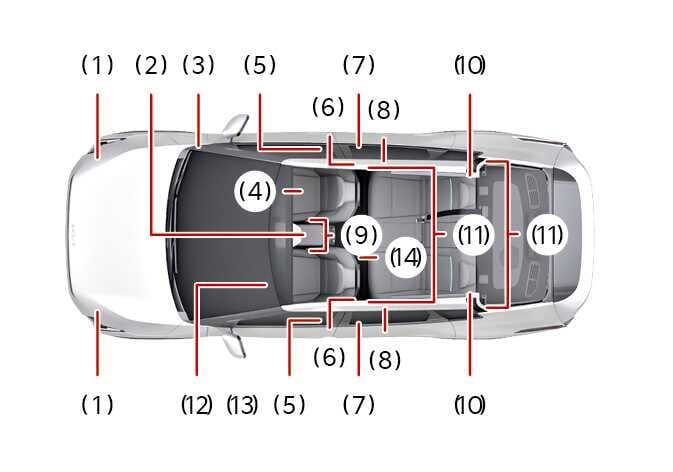

에어백 제어 모듈은 다음 부품들과 연동하여 작동합니다.

  1. 정면 충돌 센서

  2. 에어백 제어 모듈/전복 센서

  3. 동승석 에어백 모듈

  4. 승객 구분 센서(ODS)

  5. 측면 충돌 센서(압력)

  6. 앞좌석 사이드 에어백 모듈

  7. 커튼 에어백 모듈

  8. 측면 충돌 센서(가속도)

  9. 운전석/동승석 안전벨트 버클 센서

  10. 뒷좌석 사이드 에어백 모듈

  11. 안전벨트 프리텐셔너

  12. 운전석 에어백 모듈

  13. 에어백 경고등

  14. 앞좌석 센터 사이드 에어백 모듈

작동 조건

  • 에어백은 POWER ON 또는 DRIVE READY 상태에서 POWER ON 혹은 시동 OFF 이후 약 3분 동안 작동합니다.

  • 일반적으로 에어백은 충돌 정도와 방향 등에 따라 작동하게 되어 있으며, 이 두 가지 요소는 센서가 전기적 작동이나 에어백 작동 신호를 보낼 것인지를 결정하는 중요한 요소입니다.

  • 에어백은 충돌 정도와 방향에 따라 작동하게 되어 있으며, 모든 충돌에서 작동하지는 않습니다.

  • 사고 시 에어백이 부풀어 오르는 과정을 볼 수는 없습니다.

    그래서 충돌 후에 에어백이 내장된 상태에서 나와 공기가 빠져 있는 상태를 보게 됩니다.
