Einstellung der Aufladung für das portable Ladegerät

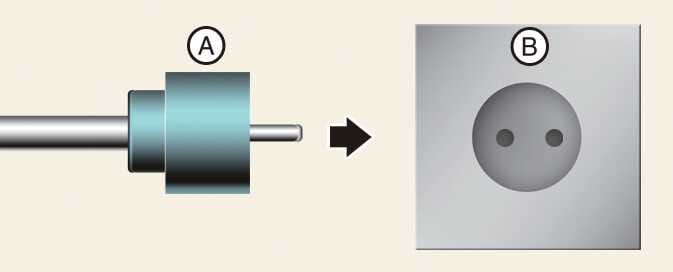

OCVQ011022L

  1. Prüfen Sie die Nenndaten der Steckdose, bevor Sie den Stecker mit der Steckdose verbinden.

  2. Schließen Sie den Stecker an eine Steckdose zu Hause an.

  3. Überprüfen Sie das Anzeigefenster auf dem Anschlusskasten.

  4. Drücken Sie den Knopf (1) auf der Rückseite des Anschlusskastens 2 bis 8 Sekunden, um den Ladezustand einzustellen. (Siehe Ladekabelart und Beispiel zur Einstellung der Aufladung.)

    OCVQ011021L

  5. Der gewünschte Ladezustand im Anzeigefenster des Anschlusskastens ändert sich jedes Mal, wenn Sie die Taste (1) drücken.

  6. Wenn Sie den gewünschten Ladezustand eingestellt haben, beginnen Sie mit der Aufladung wie für portable Ladegeräte beschrieben.

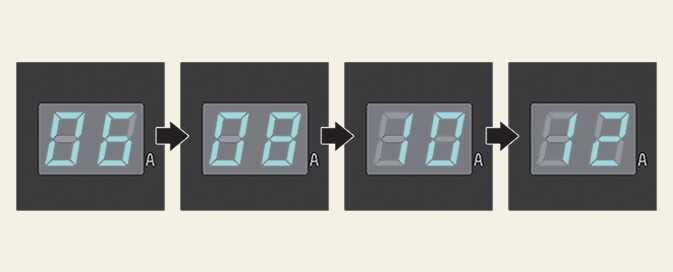

Abbildung 1. Anschlusskasten-Anzeigefenster
OCVQ011023L

Beispiel für die Einstellung der ICCB-Aufladung

Das Beispiel dient nur als Referenz und kann je nach Umgebung variieren.

Ausgangsstrom

ICCB-Ladezustand

14–16 A

12 A

13–12 A

10 A

11–10 A

8 A

9–8 A

6 A
