Sicherungskasten auf der Fahrerseite

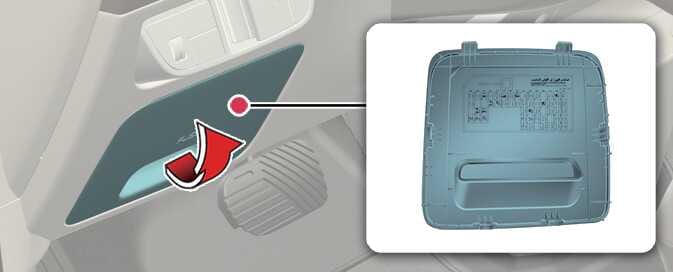

OCV071022L

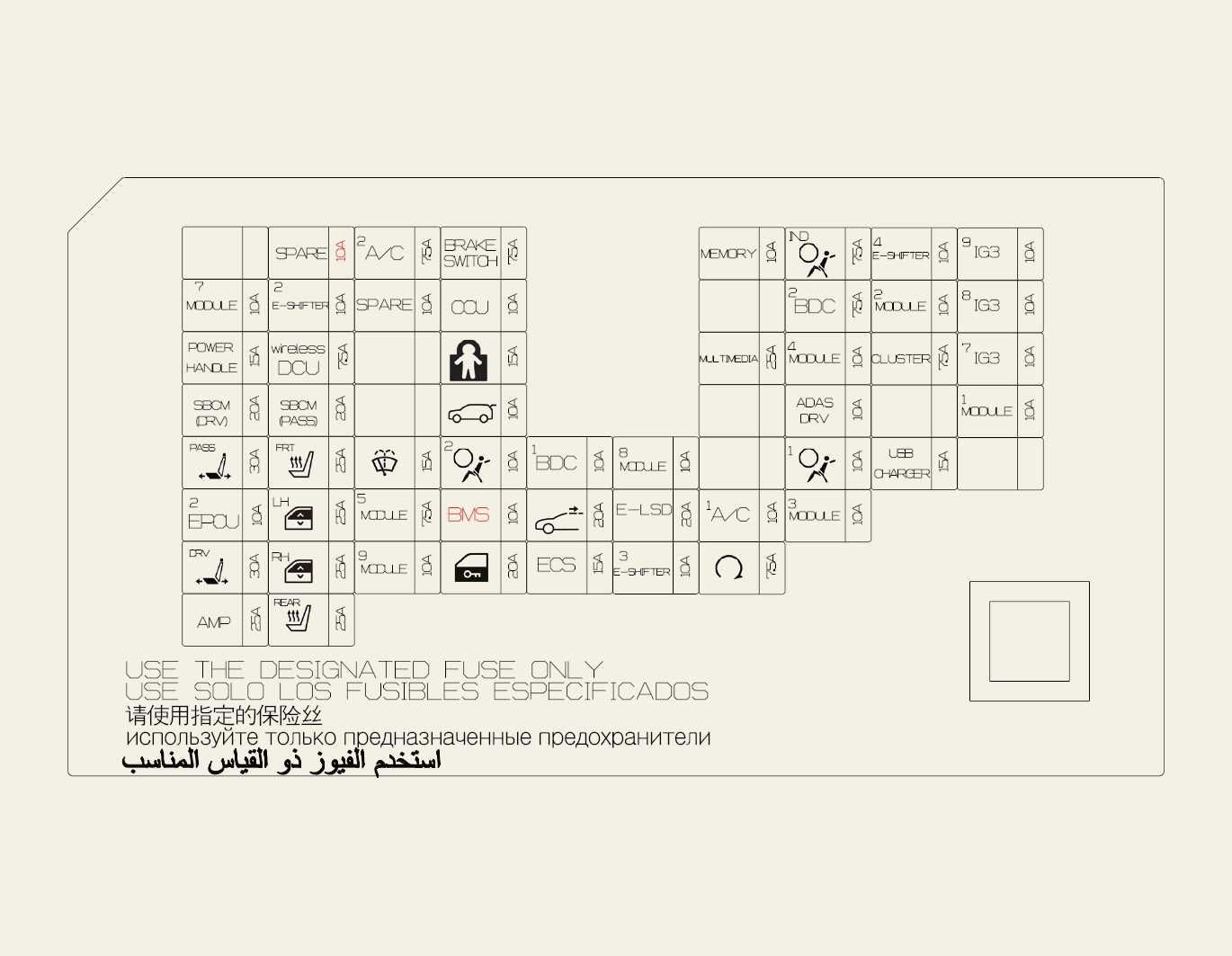

OCV075009L

PDC-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

CHILD LOCK

15 A

Kindersicherungs-/Entriegelungsrelais

A/BAG IND

7,5 A

Dachkonsole

START

7,5 A

VCU, IBU (integrierte Bordnetzsteuereinheit)

TAILGATE OPEN

10 A

Heckklappenverriegelung

MODULE3

10 A

Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS Fahr-ECU, VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS Park-ECU, Schalter für obere Konsolenabdeckung

CLUSTER

7,5 A

Head-Up-Display, Kombiinstrument

IG3 8

10 A

cCNC, FATC, INCAR SNSR, PTC

IG3 7

10 A

BMS, hinterer Wechselrichter

MODULE8

10 A

Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel

S/HEATER FRT

25 A

Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät

WASHER

15 A

Multifunktionsschalter

IG3 9

10 A

CCU, ICCU, V2L UNIT, VCMS, elektronische Ölpumpe hinten, SCU

AIR BAG2

10 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

SUNROOF

20 A

Schiebedachmotor

P/WINDOW LH

25 A

Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links

SPARE

10 A

Nicht verwendet

E-SHIFTER 3

10 A

Elektronischer ATM (Automatikgetriebe) Wählhebel

MODULE4

10 A

Elektrisches Fahrer-/Beifahrersitzmodul, Elektrisch verstellbares Fahrer-/Beifahrersitzmodul

USB CHARGER

15 A

USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2

MEMORY

10 A

Sicherung – MEMORY2, Kombiinstrument, A/CSteuergerät, Ambientebeleuchtung in der Mittelkonsole (oben/unten), Fußschalter in der Mittelkonsole, Ambientebeleuchtung in Fahrer- und Beifahrertür, Ambientebeleuchtung in den hinteren Türen (links/rechts)

A/C2

7,5 A

A/C Steuermodul, Hochdruckventil, Kältemittelventil Nr. 1/Nr. 2, Druck- und Sauganschlussblock (Gebläseschalter), BSA-Kühler Nr. 1, A/C Kühlmittelventil

AMP

25 A

AMP (Verstärker)

P/WINDOW RH

25 A

Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts

MODULE5

7,5 A

Datenlink-Anschluss, BDC (Karosseriebereich-Steuergerät)

BRAKE SWITCH

7,5 A

Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit)

P/SEAT DRV

30 A

Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem)

A/C1

10 A

A/C Steuermodul

AIR BAG1

10 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

MODULE2

10 A

Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul

MULTIMEDIA

25 A

Audio-/Video- und Navigationshaupteinheit

DOOR LOCK

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

MODULE1

10 A

AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit

P/SEAT PASS

30 A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

MODULE7

10 A

AFCU Fahrer/Beifahrer, Elektrische Fensterheber Haupt-SW, Aktive Luftklappe RH/LH, ICC, ETCS, TILT TELE UNIT, BSA Chiller Hochdruckventil, Kühlmittelventil, A/C-Kühlmittelventil

POWER HANDLE

15 A

Kipp-/Teleskopeinheit

SBCM DRV

20 A

Fahrerseite Karosseriebereich-Steuermodul Fahrer

E-SHIFTER 2

10 A

SBW

WIRELESS DCU

7,5 A

DCU (Dosiersteuereinheit)

SBCM PASS

20 A

Beifahrerseite Karosseriebereich-Steuermodul

MODULE9

10 A

Motor elektrische Sitzverstellung Fahrer/Beifahrer

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

BMS

10 A

BMS (Batteriemanagementsystem)

BDC1

10 A

BDC (Karosseriebereich-Steuermodul), UWB (Ultrabreitband)

BDC2

7,5 A

BDC (Karosseriebereich-Steuermodul)

S/HEATER RR

25 A

Sitzheizungs-Steuermodul hinten
