Headlamp low beam (RHD Vehicle)

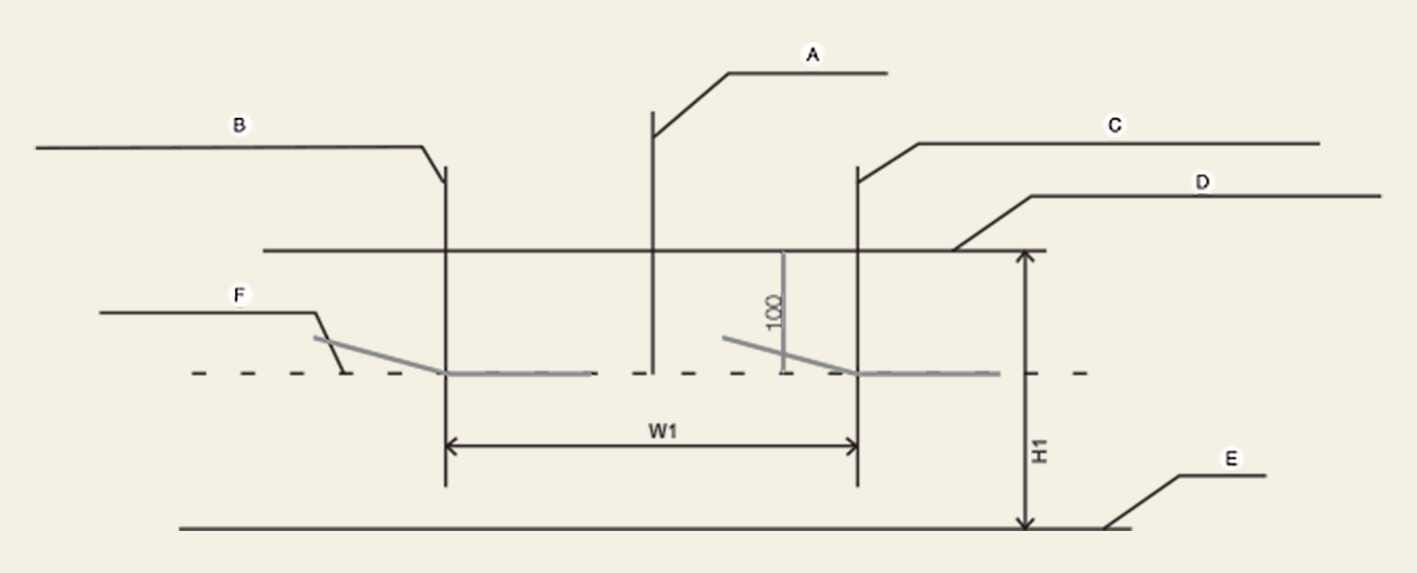

Abbildung 1. Basierend auf einer Projektionsfläche im Abstand von 10 m
OCV071056L

  • A: Fahrzeugachse

  • B: Vertikale Linie des Mittelpunkts der linken Scheinwerferlampe

  • C: Vertikale Linie des Zentrums der rechten Scheinwerferlampe

  • D: Horizontale Linie der Scheinwerferbirnenmitte

  • E: Boden

  • F: Grenzlinie

Betrieb

  • Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  • Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  • Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  • Lösen Sie die Feststellbremse und bringen Sie den Gang auf N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung (ausstattungsabhängig) auf „0“.
