A váltóáramú töltőkre és lassú töltőkre (hordozható töltőkábelre) vonatkozó óvintézkedések (váltóáramú töltés)

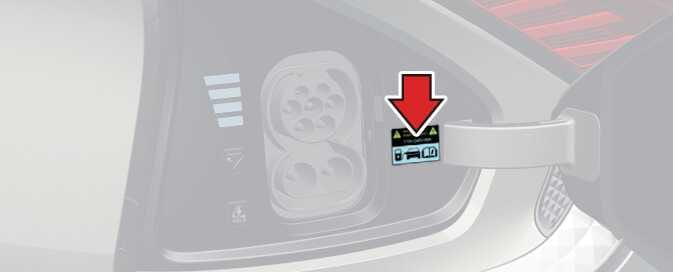

1. A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.

2. Ellenőrizze a töltőcsatlakozó ikonját a váltóáramú töltő és a lassú töltő kábelén.

3. A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.

   Lásd: Az elektromos töltési címke ikonjainak táblázata (Európa).

4. Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.

: Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

Az egyenáramú töltésre vonatkozó óvintézkedések (egyenáramú töltés)

1. A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.

2. Ellenőrizze a nagy sebességű töltőállomás töltőcsatlakozójának ikonját.

3. A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.

   Lásd: Az elektromos töltési címke ikonjainak táblázata (Európa).

4. Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.

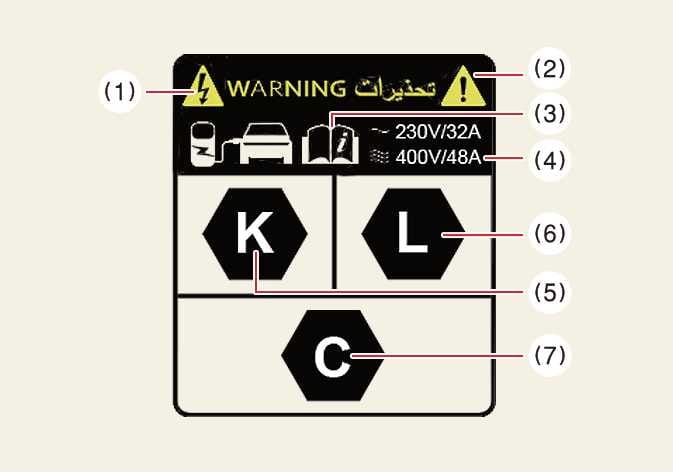

Elektromos töltőkábel (Európa)

OMV105012L

Az elektromos töltőkábel a töltő ajtajához van csatlakoztatva.

1. Figyelmeztetés nagyfeszültségre

2. A töltőcsatlakozó ikonja

3. A további részleteket lásd: A töltőkábelen lévő ikon ellenőrzése (Európa).

4. Töltési feszültség és áramerősség

   (): Egy fázisú váltóáram

   (): 3 fázisú váltóáram

5–7: A töltési típusok szimbólumai. A további részleteket lásd: Az elektromos töltési címke ikonjainak táblázata (Európa).

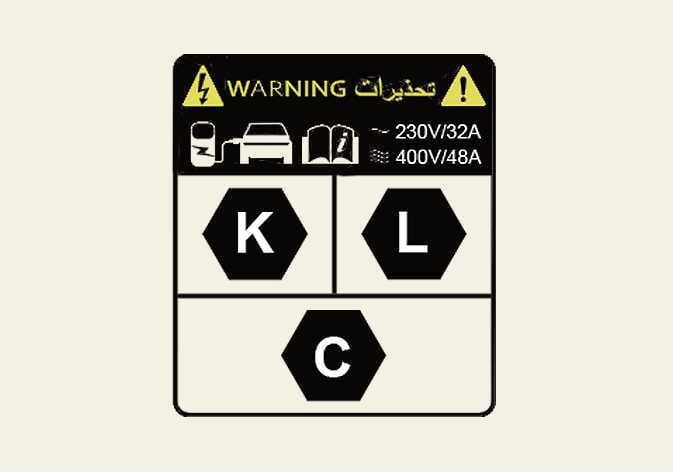

Az elektromos töltési címke ikonjainak táblázata (Európa)

Töltés váltóáramú és lassú töltővel*

Tápellátás típusa	Standard	Konfiguráció	Tartozék típusa	Feszültség-tartomány	Azonosító
AC	EN 62196-2	2. TÍPUS	Jármű csatlakozója és a jármű bemenete	≤ 480 V RMS	WKIA_323

: Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

Egyenáramú töltés

Tápellátás típusa	Standard	Konfiguráció	Tartozék típusa	Feszültség-tartomány	Azonosító
DC	EN 62196-3	FF	Jármű csatlakozója és a jármű bemenete	50 V – 500 V	OMQ4PH083005L
				200 V – 920 V	OMQ4PH083006L
