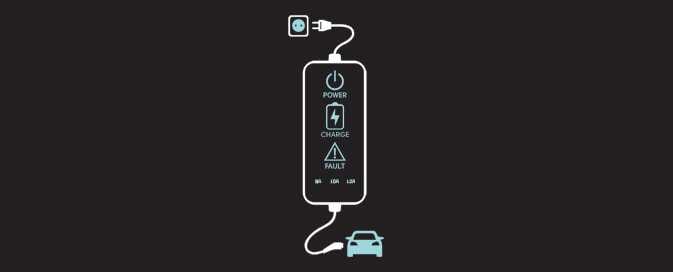

휴대용 충전기 상태 표시등 구조 및 설명
ODEPVQ012046

분류

표시

상태

플러그 (PLUG)

(초록색)

ODEPVQ012047

  • 켜짐: 전원 연결

  • 깜빡임: 플러그 온도 센서 고장

(빨간색)

ODEPVQ0120470

  • 켜짐: 플러그 고온 보호 작동

  • 깜빡임: 플러그 고온 경고

전원(POWER)
ODEPVQ012048

  • 켜짐: 전원 연결

충전(CHARGE)
ODEPVQ012049

  • 깜빡임: 충전

표시등 절전 모드 시 본 표시등을 제외한 다른 표시등은 모두 꺼짐

고장(FAULT)
ODEPVQ012050

  • 깜빡임: 충전 중단 (누설 전류, 통신, 내부 고온 보호)

충전 전류 (CHARGE LEVEL)
ODEPVQ012051

  • 충전 전류 12 A
ODEPVQ012052

  • 충전 전류 10 A
ODEPVQ012053

  • 충전 전류 8A

차량 (VEHICLE)

(초록색)

ODEPVQ012054

  • 충전 커넥터 연결

(파란색)

ODEPVQ0120540

  • 충전

(빨간색)

ODEPVQ0120541

  • 깜빡임: 충전 불가 (통신 오류)
알아두기

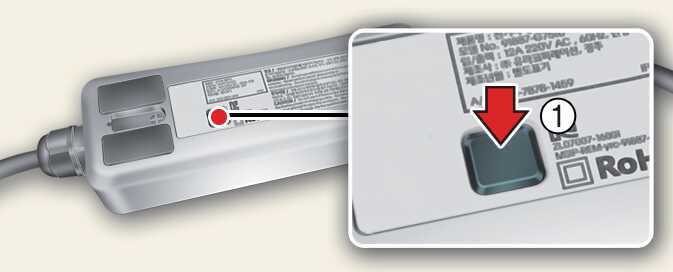

제어 박스 뒷면에 위치한 버튼(1)을 약 1초 이상 누를 때마다 전류를 3단계로 변경할 수 있습니다.

ODEPVQ012055
