충전용 USB 단자

충전용 USB 단자는 충전 기능만을 제공하며 충전용 USB 단자에 케이블을 연결하여 각종 스마트폰 및 태블릿 충전이 가능합니다.

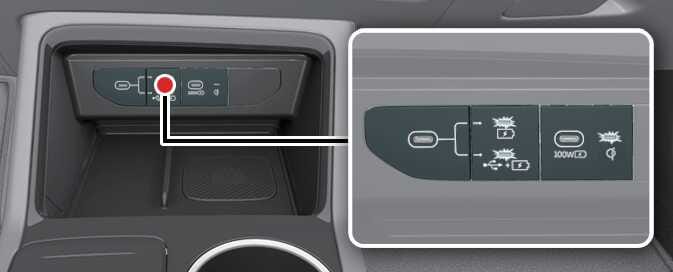

그림 1. 인스트루먼트 패널
ODL3036434

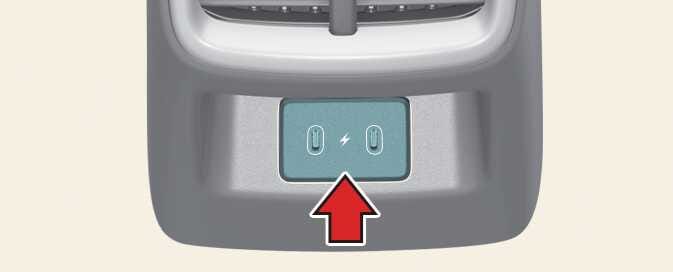

그림 2. 콘솔 뒷면
ODL3033057

  • 1열 단자는 버튼을 눌러 충전용 및 미디어 단자로 모드 변경이 가능합니다.

  • 충전용 모드 표시등이 켜지면 기기 충전만 지원합니다. 충전용 USB 단자를 이용하여 소형 전자 제품을 충전하십시오.

  • 미디어 모드 표시등이 켜지면 스마트폰 등 을 차량에 연결하여 차량 스피커를 통하여 음악을 듣거나 차량 오디오로 재생할 수 있습니다.

알아두기

  • 충전 진행 상태는 소형 전자 제품의 표시장치를 참고하십시오.

  • 급속 충전 지원이 가능하나, 전자 제품의 종류에 따라 급속 충전이 지원되지 않을 수 있습니다. 급속 충전이 가능하지 않은 전자 제품은 일반 속도로 충전됩니다.

    전자 제품의 전원이 꺼져 있는 상태에서는 급속 충전이 되지 않을 수 있습니다

  • 가급적 차량 시동이 켜진 상태에서 충전하십시오.

  • USB 규격에 맞는 제품만 충전할 수 있습니다.

  • 충전하고자 하는 전자 제품의 규격이 차량의 USB 단자와 맞지 않을 경우 USB 충전이 되지 않습니다.

  • 전자 제품의 충전만을 지원하므로 데이터 통신은 불가합니다.

  • 소형 전자 제품의 충전 상태에 따라 충전 속도가 달라질 수 있습니다.

  • 배터리 충전기는 충전이 불가능합니다.

주의

  • USB 단자에 이물질이나 음료, 물 등 수분이 들어가지 않도록 하십시오. 이물질이나 음료, 물 등 수분이 들어가면 충전용 USB 단자가 손상될 수 있습니다.

  • 소비 전류가 2.1 A를 초과하는 기기를 사용하지 마십시오.

  • 충전용 USB 단자에 전자파 잡음이 과대하게 발생하는 일부 부적합한 전기장치를 연결하여 사용하면 오디오 또는 AV 작동 시 잡음 유발 및 차량 전기 장치의 비정상 작동을 일으킬 수 있으므로 주의하십시오.

  • 충전기에 잘못 연결하면 제품이 고장 날 수 있습니다. 잘못된 사용 방법으로 인한 피해는 보증 서비스가 적용되지 않습니다.

100W USB 충전 단자 (사양 적용 시)

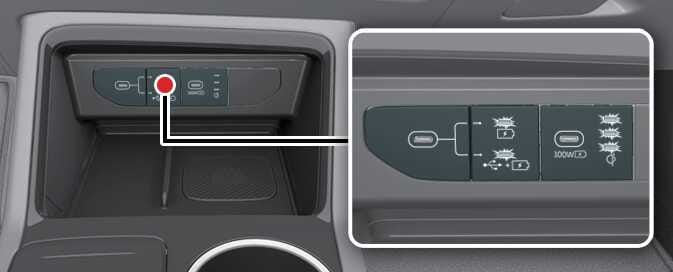

그림 3. 인스트루먼트 패널
ODL3036056

차량 ON 상태일 때 USB 충전 단자에 소형 전자 기기를 연결해 충전할 수 있습니다.

USB 충전 단자에서 지원하는 전체 출력은 연결된 기기의 요청 또는 연결된 충전 케이블의 지원 사양에 따라 최대 100W까지 지원됩니다.

  • 인스트루먼트 패널의 100W USB 충전 단자 1개를 사용할 때: 100W 지원

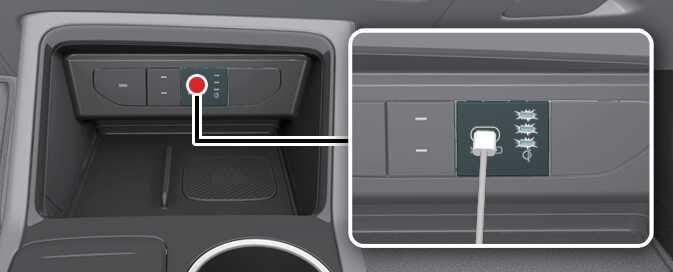

    그림 4. 인스트루먼트 패널
    ODL3036433
주의

USB 충전 단자에 이물질이나 음료, 물 등 수분이 유입되지 않도록 주의하십시오. 충전 단자가 손상될 수 있습니다.

알아두기

  • 차량의 12V 배터리가 방전되는 것을 방지하려면 차량 시동이 켜진 상태에서 충전 기능을 사용하십시오.

  • 품질이나 성능이 부적합한 부품 사용으로 인한 USB 단자 및 인포테인먼트 시스템 고장 발생 시 보증기간에 해당하더라도 보증 수리를 제공하지 않습니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

  • 순정 케이블 또는 USB IF인증 규격을 만족하는 케이블 사용 시 최대 100W까지 지원됩니다.

    비순정 케이블에서는 60W 또는 27W로 충전 전력이 제한될 수 있습니다.

    순정 케이블은 품질과 성능을 자사가 보증하는 부품입니다.

  • 100W USB 충전 장치의 충전기 동작 상태는 조명 색상으로 표시됩니다.

    조명 색상은 운전자의 편의를 위한 것으로, 문제가 지속되면 정확한 진단을 위해 가까운 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.

100W USB 충전 단자 상태

조명 색상

USB 충전 단자(충전기) 작동 상태

조치 방법

흰색

(기본 조명)

정상 작동 상태

-

주황색

충전 중지 상태

충전 장치는 정상적인 상태이나 충전 단자에 연결된 기기 또는 케이블에 이상이 있을 때 켜집니다.

  • 연결된 기기 또는 케이블에 이상이 없는지 확인 후 다시 연결하십시오.

  • 다시 연결한 후에도 동일한 문제가 계속 발생하면 규격에 맞는 케이블로 교체하거나 연결된 기기가 정상인지 확인하십시오.

빨간색

충전 장치 이상 상태

충전 장치에 이상이 있을 때 켜집니다.

충전을 즉시 중단하고, 가까운 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.
주의

USB 단자에 먼지나 이물질이 묻지 않도록 항상 청결하게 유지하십시오. 오염된 상태에서 사용하면 화재나 손상 등 위험한 상황이 발생할 수 있습니다.

알아두기

  • 충전 상태는 연결된 기기 화면 등 표시 장치를 통해 확인하십시오.

  • USB 충전 단자는 충전 기능만 제공하며, 미디어 연결 및 재생 기능은 지원하지 않습니다.

100W 충전 케이블 (사양 적용 시)

100W 충전 케이블은 연결되는 기기와 충전 단자의 지원 사양에 따라 최대 100W까지 지원됩니다.

주의

  • 차량의 12V 배터리가 방전되는 것을 방지하려면 차량 시동이 켜진 상태에서 충전 기능을 사용하십시오.

  • 100W 충전 케이블에 이물질이나 음료, 물 등 수분이 유입되지 않도록 주의하십시오. 100W 충전 케이블이 손상될 수 있습니다.

  • 소비 전류가 최대 5.0A를 초과하는 기기를 사용하지 마십시오.

  • 품질이나 성능이 부적합한 부품 사용으로 인한 USB 단자 및 인포테인먼트 시스템 고장 발생 시 보증기간에 해당하더라도 보증 수리를 제공하지 않습니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

알아두기

  • 충전 상태는 기기 화면 등 표시 장치를 통해 확인하십시오.

  • 충전 또는 대용량 데이터 전송 중에는 기기의 온도가 다소 상승할 수 있으나, 이는 정상적인 작동 현상입니다.

  • 데이터 전송 중 100W 충전 케이블을 연결된 기기나 충전 단자에서 분리하면 데이터가 손상될 수 있으므로 주의하십시오.

  • 본 제품은 USB-IF USB 2.0 및 PD 3.0 규격을 준수하는 기기와의 사용에 적합하도록 설계되었습니다. 규격을 벗어난 기기와 사용할 경우 예상치 못한 제약이나 호환성 문제가 발생할 수 있습니다.

  • USB 단자에 먼지나 이물질이 묻지 않도록 항상 청결하게 유지하십시오. 오염된 상태에서 사용하면 화재나 손상 등 위험한 상황이 발생할 수 있습니다.

  • 연결되는 기기의 형상에 따라 케이블 체결이 어려울 수 있습니다.

  • 100W 충전 케이블은 소모품입니다. 품질 보증기간 이후 충전 또는 통신이 원활하지 않으면 100W 충전 케이블을 새 제품으로 교체하십시오.
