Beschreibung der Sicherungs- und Relaiskästen

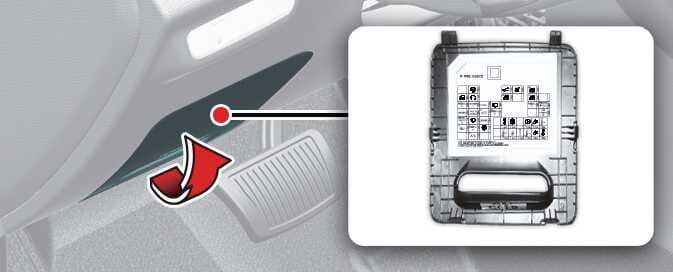

Abbildung 1. Sicherungskasten auf der Fahrerseite
OJAPE075023L

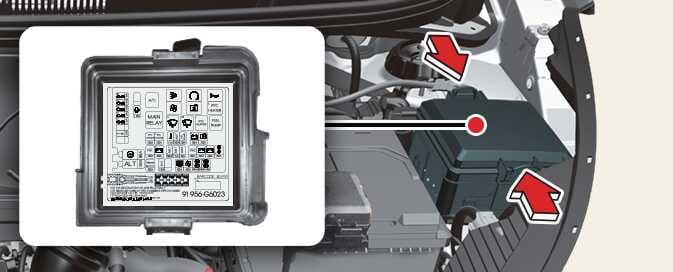

Abbildung 2. Sicherungskasten im Motorraum
OJAPE075024L

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais einschließlich ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

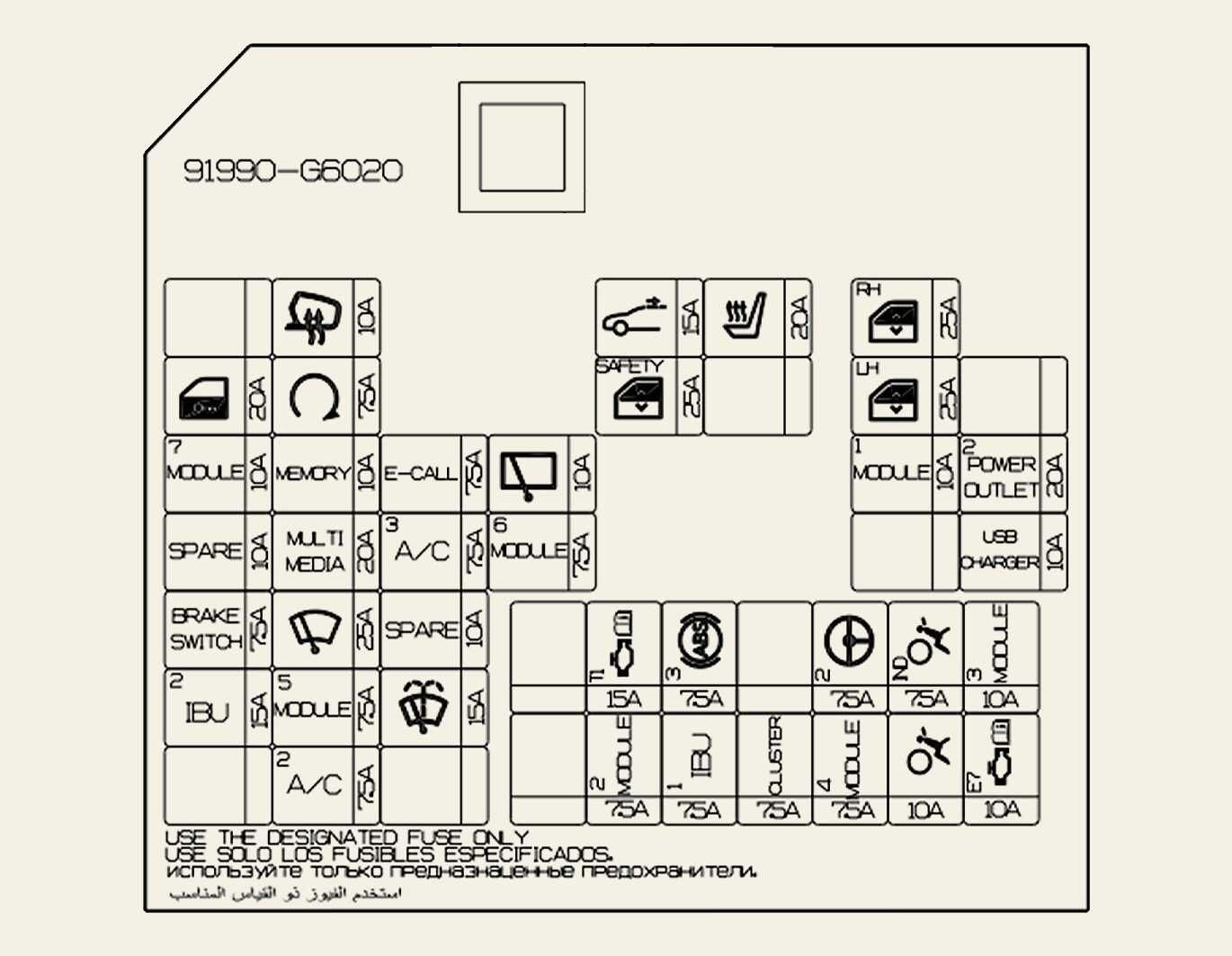

Sicherungskasten auf der Fahrerseite

OJAPE073109L
Kombiinstrument (Sicherungskasten auf der Fahrerseite)

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

RESERVE

-

-

HEATED MIRROR

10 A

ECU, OUTSIDE MIRROR, MTC, FATC

SUNROOF

15 A

SUNROOF

S/HEATER FRT

20 A

FRT SEAT DRV, FRT SEAT PASS

P/WINDOW RH

25 A

FENSTERHEBER RECHTS

SAFETY P/WINDOW

25 A

SAFETY P/WINDOW ECU

RESERVE

-

-

DOOR LOCK

20 A

DOOR LOCK ACTR, TAIL GATE UNLOCK ACTR

START

7,5 A

START RLY

P/WINDOW LH

25 A

FENSTERHEBER LINKS

RESERVE

-

-

MODULE 7

10 A

OBD, TELE UNIT, ICC UNIT

MEMORY

10 A

MTC, FATC, CLUSTER, PHOTO SENSOR

E-CALL

7,5 A

E-CALL

WIPER RR

10 A

REAR WIPER MOTOR

MODULE 1

10 A

E-CALL BUTTON, OUTSIDE MIRROR SWITCH, E-CALL LOW DC-DC CONVERTER, AUDIO, IBU

POWER OUTLET 2

20 A

POWER OUTLET

SPARE

10 A

-

MULTIMIDIA

20 A

LOW DC-DC CONVERTER, AUDIO

A/C 3

7,5 A

FATC

MODULE 6

7,5 A

FRT SEAT DRV, FRT SEAT PASS

RESERVE

-

-

USB CHARGER

10 A

FRT USB CHARGER RR USB CHARGER

BRAKE SWITCH

7,5 A

BRAKE SW, IBU

WIPER FRT

25 A

FRT WIPER MOTOR

SPARE

10 A

-

RESERVE

-

-

TCU 1

15 A

SPEED SENSOR, INHIBIT SW, AMT ECU, AMT SHIFT

ABS 3

7,5 A

ABS UNIT, ESC UNIT, EPB UNIT

RESERVE

-

-

MDPS 2

7,5 A

MDPS

A/BAG IND

7,5 A

CLUSTER, MTC, FATC

MODULE 3

10 A

FRT RADAR, C PAD SW, EPB SW, IBU, RR CONER RADAR FRT CAMERA

IBU 2

15 A

IBU

MODULE 5

7,5 A

IBU

WASHER

15 A

M_F_SW(WASHER MTR)

RESERVE

-

-

A/C 2

7,5 A

MTC, FATC, DUAL SW, BLOWER RLY, PTC RLY

RESERVE

-

-

RESERVE

-

-

MODULE 2

7,5 A

BRAKE SW

IBU 1

7,5 A

IBU

CLUSTER

7,5 A

CLUSTER

MODULE 4

7,5 A

OBD, E-CALL, AUDIO, MTC, FATC, LOW DC-DC CONVERTER AMT SHIFT LEVER IND, HLLD, ROOM MIRROR, FRT SEAT DRV, FRT SEAT PASS, CONSOLE SW, ICC UNIT

AIR BAG

10 A

ACU

ECU 7

10 A

ECU

Sicherungskasten im Motorraum

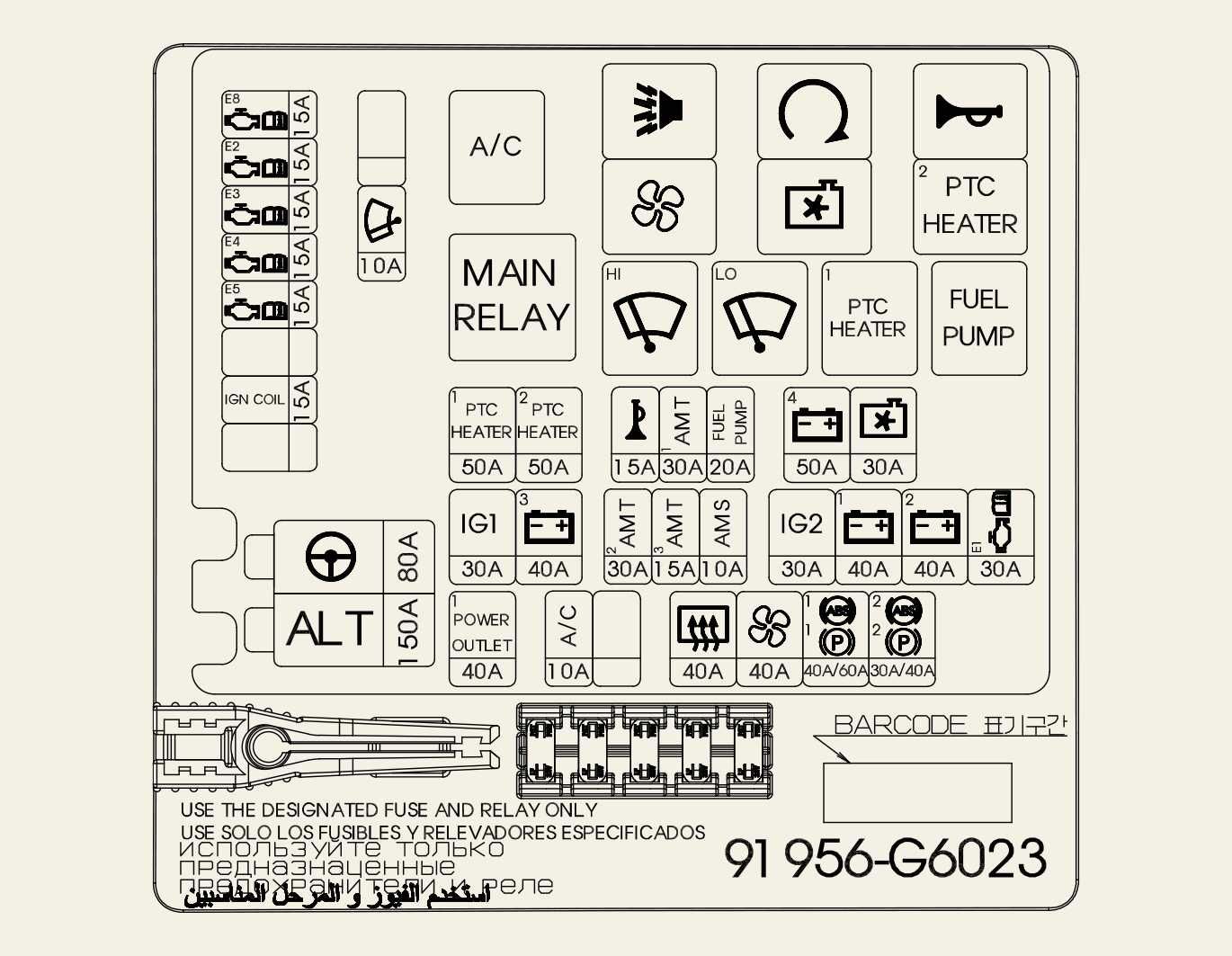

Abbildung 3. Für EURO 7
OJAPE075170L

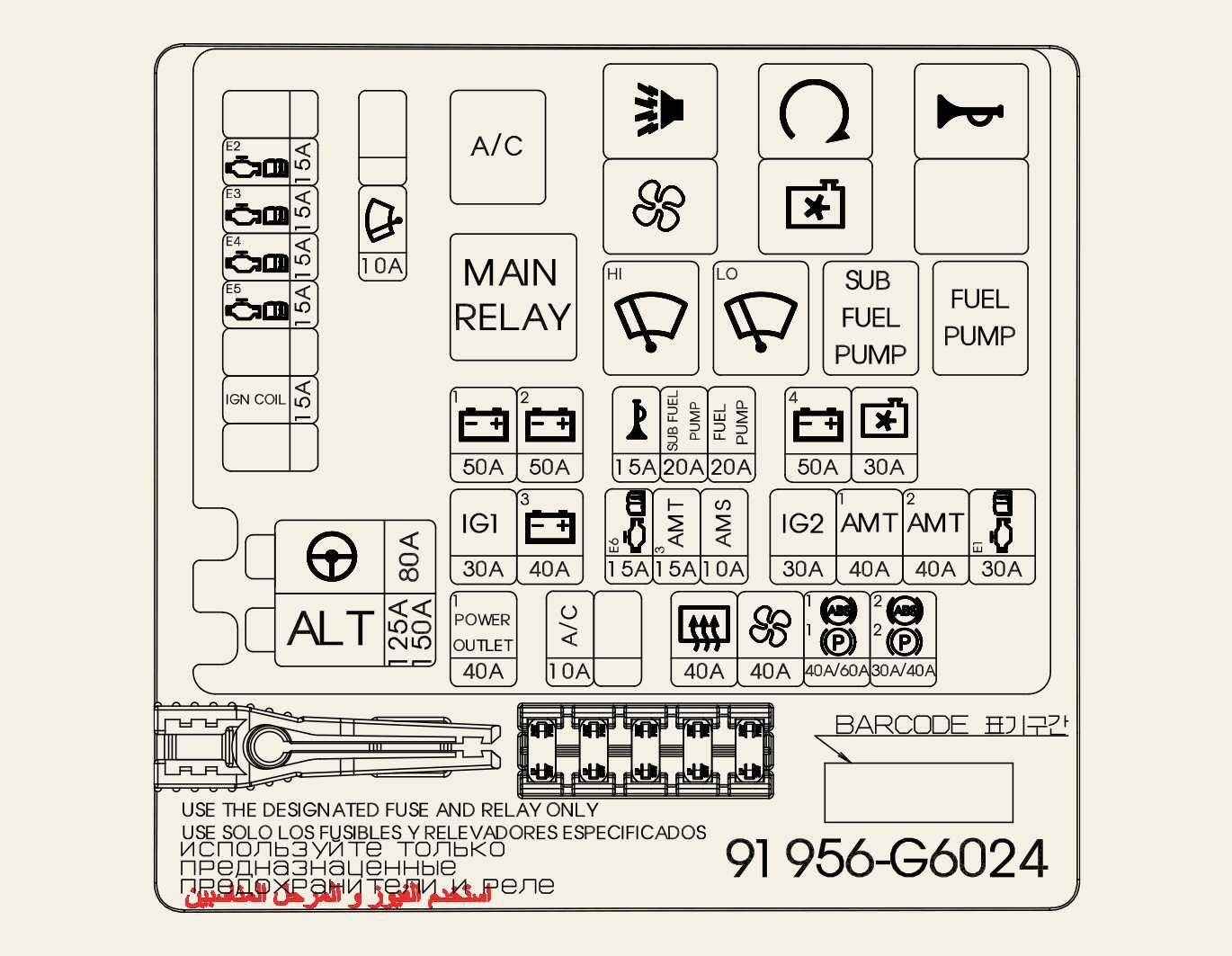

Abbildung 4. Außer EURO 7
OJAPE075171L
Sicherungskasten im Motorraum (für EURO 7)

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

MULTI FUSE

ALT

150 A

MPI ENG(NON-ISG : 125 A, ISG : 150 A), GDI ENG(150A)

MDPS

80 A

MDPS

S/B LP FUSE

PTC1

50 A

MPI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6), GDI ENG(PTC1)

PTC2

50 A

MPI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12), GDI ENG(PTC2)

B+4

50 A

ICU (PWINDOW RLY, SICHERUNG: SICHERHEITS-P/WINDOW, SCHIEBEDACH, P/WINDOW LH, P/WINDOW RH, SITZHEIZUNG FRT

C/FAN

30 A

COOLING FAN

RR HTD

40 A

HEIZBARE HECKSCHEIBE

BLOWER

40 A

BLOWER MOTOR

ABS1/EPB1

40/60 A

ABS UNIT, ESC UNIT, EPB UNIT

ABS2/EPB2

30/40 A

ABS UNIT, ESC UNIT, EPB UNIT

S/B M FUSE

IG1

30 A

ICU (SICHERUNG: USB CHARGER, MODULE1, AIR BAG, MDPS2, CLUSTER, MODULE2, MODULE3, MODULE4, IBU1, A/BAG IND, ECU7, TCU, ABS3)

B+3

40 A

ICU (RIEGELRELAIS, SICHERUNG: MULTIMEDIA, SPEICHER, E-CALL)

IG2

30 A

ANLASSER, BATTERIEALARMRÉLAIS, ICU (SICHERUNG: SCHEIBENWISCHER FRT, WASHER, SCHEIBENWISCHER RR, A/C2, MODULE5, MODULE6, START)

B+1

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU: IPS1, IPS2, IPS3, IPS4, IPS6)

B+2

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU: IPS7, IPS8, IPS9, IPS10, IPS12)

ECU1

30 A

HAUPTRELAIS (ECU-STROMVERSORGUNG ETC), SICHERUNG: ECU2, ECU3

P/OUTLET1

40 A

POWER OUTLET

MICRO FUSE

HORN

15 A

HORN, B/A HORN

AMT1

30 A

GDI (AMT ECU)

F/PUMP

20 A

FUEL PUMP

AMT2

30 A

GDI (AMT ECU)

AMT3

15 A

AMT ECU

AMS

10 A

BATTERIESENSOR

A/CON

10 A

A/C-KOMPRESSOR

WIPER

10 A

ECU, IBU

ECU2

15 A

ECU

ECU3

15 A

ECU

ECU4

15 A

MOTOR-SENSOR

ECU5

15 A

ECU, EINSPRITZDÜSE

IGN COIL

15 A

ZÜNDSPULE
Relais (für EURO 7)

Relaisbezeichnung

Symbol

Typ

MAIN

MINI

A/CON

MICRO

B/A HORN

MICRO

START

H/C MIKRO

HORN

MICRO

BLOWER

H/C MIKRO

C/FAN

H/C MIKRO

PTC2(GDI)

H/C MIKRO

WIPER FRT HI

H/C MIKRO

WIPER FRT LO

H/C MIKRO

PTC1(GDI)

H/C MIKRO

F/PUMP

MICRO
Sicherungskasten im Motorraum (außer EURO 7)

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

MULTI FUSE

ALT

125/150 A

MPI ENG(NON-ISG : 125 A, ISG : 150 A), GDI ENG(150A)

MDPS

80 A

MDPS

S/B LP FUSE

B+1

50 A

MPI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6), GDI ENG(PTC1)

B+2

50 A

MPI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12), GDI ENG(PTC2)

B+4

50 A

ICU (PWINDOW RLY, SICHERUNG: SICHERHEITS-P/WINDOW, SCHIEBEDACH, P/WINDOW LH, P/WINDOW RH, SITZHEIZUNG FRT

C/FAN

30 A

COOLING FAN

RR HTD

40 A

HEIZBARE HECKSCHEIBE

BLOWER

40 A

BLOWER MOTOR

ABS1/EPB1

40/60 A

ABS UNIT, ESC UNIT, EPB UNIT

ABS2/EPB2

30/40 A

ABS UNIT, ESC UNIT, EPB UNIT

S/B M FUSE

IG1

30 A

ICU (SICHERUNG: USB CHARGER, MODULE1, AIR BAG, MDPS2, CLUSTER, MODULE2, MODULE3, MODULE4, IBU1, A/BAG IND, ECU7, TCU, ABS3)

B+3

40 A

ICU (RIEGELRELAIS, SICHERUNG: MULTIMEDIA, SPEICHER, E-CALL)

IG2

30 A

ANLASSER, BATTERIEALARMRÉLAIS, ICU (SICHERUNG: SCHEIBENWISCHER FRT, WASHER, SCHEIBENWISCHER RR, A/C2, MODULE5, MODULE6, START)

AMT1

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU: IPS1, IPS2, IPS3, IPS4, IPS6)

AMT2

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU: IPS7, IPS8, IPS9, IPS10, IPS12)

ECU1

30 A

HAUPTRELAIS (ECU-STROMVERSORGUNG ETC), SICHERUNG: ECU2, ECU3

P/OUTLET1

40 A

POWER OUTLET

MICRO FUSE

HORN

15 A

HORN, B/A HORN

SUB F_PUMP

20 A

FFV (ZUSATZ-KRAFTSTOFFPUMPE)

F/PUMP

20 A

FUEL PUMP

ECU6

15 A

MPI (ECU)

AMT3

15 A

AMT ECU

AMS

10 A

BATTERIESENSOR

A/CON

10 A

A/C-KOMPRESSOR

WIPER

10 A

ECU, IBU

ECU2

15 A

ECU

ECU3

15 A

ECU

ECU4

15 A

MOTOR-SENSOR

ECU5

15 A

ECU, EINSPRITZDÜSE

IGN COIL

15 A

ZÜNDSPULE
Relais (außer EURO 7)

Relaisbezeichnung

Symbol

Typ

MAIN

MINI

A/CON

MICRO

B/A HORN

MICRO

START

H/C MIKRO

HORN

MICRO

BLOWER

H/C MIKRO

C/FAN

H/C MIKRO

WIPER FRT HI

H/C MIKRO

WIPER FRT LO

H/C MIKRO

SUB F/PUMP(FFV)

MICRO

F/PUMP

MICRO
