Descripción del panel de fusibles/relés

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

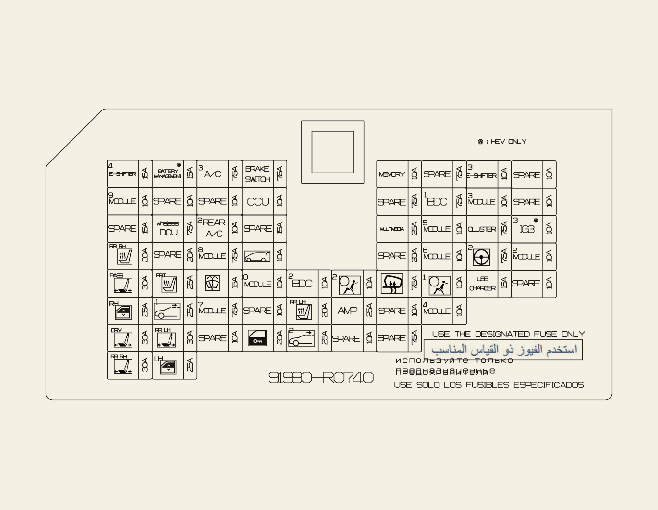

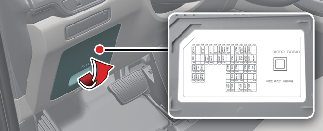

Panel de fusibles del lado del conductor

Bloque PDC

Nombre del fusible	Amperaje del fusible	Circuito protegido
E-SHIFTER 4	15 A	SCU (Unidad de control de cambio por cable) (B+)
BATTERY MANAGEMENT	15 A	No utilizado (SOLO HEV)
A/C 3	7,5 A	DATC (control automático dual de la temperatura), MTC (control manual de la temperatura), bloque de conexión de la sala de máquinas (Blower relay delantero, relé del calefactor PTC2)
BRAKE SWITCH	7,5 A	BDC (Body Domain Controller), Interruptor de la luz de freno
MEMORY	10 A	Tablero de instrumentos, DATC (Control automático dual de la temperatura), MTC (Control manual de la temperatura), ECU de estacionamiento de los sistemas avanzados de asistencia al conductor, interruptor de la almohadilla de choque, interruptor de la consola (superior), unidad de cámara integrada, interruptor de control del aire acondicionado trasero, módulo de luz de ambiente, BDC (Body Domain Controller)
SPARE	7,5 A	Sin uso
E-SHIFTER 3	10 A	SCU (Unidad de control de cambio por cable) (IG1)
SPARE	10 A	Sin uso
MODULE 9	10 A	ETCS (sistema electrónico de cobro de peajes), solenoide de interbloqueo de llave, indicador USB de la bandeja delantera, interruptor de peligro, palanca de cambio ATM (transmisión automática), palanca de cambios, sensor de lluvia
SPARE	10 A	Sin uso
SPARE	10 A	Sin uso
CCU	10 A	CCU (Unidad central de comunicación)
SPARE	7,5 A	Sin uso
BDC 1	7,5 A	BDC (Body Domain Controller) (IG1)
MODULE 3	10 A	DCU (Unidad de conectividad de datos), CCU (Unidad central de comunicación), DAU (Door Area Unit)
SPARE	10 A	Sin uso
SPARE	15 A	Sin uso
Wireless DCU	7,5 A	DCU (Unidad de conectividad de datos) (B+)
REAR A/C 2	10 A	DATC (Control automático dual de la temperatura), MTC (Control manual de la temperatura), bloque de conexión de la sala de máquinas (Blower relay trasero)
SPARE	15 A	Sin uso
MULTIMEDIA	25 A	CCNC (Cabina de navegación para automóvil conectada)
MODULE5	10 A	ETCS (Sistema electrónico de cobro de peajes), I_S_MIRR_DCM (Espejo central digital), I_S_MIRR_ECM (Espejo cromático electrónico), DATC (Control automático dual de temperatura), MTC (Control manual de temperatura), CCNC (Connected Car Navigation Cockpit), Unidad de cámara integrada, CARGADOR INALÁMBRICO EN LA BANDEJA DELANTERA, Consola delantera (Módulo de huella dactilar FPM), Interruptor de elevalunas eléctrico RL/RH, AMP (Amplificador) (BOSE), Módulo de faros LH/RH
CLUSTER	7,5 A	Tablero de instrumentos, HUD (Visualizador frontal)
IG3 3	10 A	No utilizado (SOLO HEV)
REAR RH S/HEAT	20 A	Módulo de control de la calefacción del 2.º asiento, módulo de control de la ventilación de aire del 2.º asiento DCH.
SPARE	20 A	Sin uso
MODULE 8	7,5 A	Módulo inversor de CA, inversor de CA (trasero), bloque de conexión de la sala de máquinas (relé de vidrio 1/2 calentado por parabrisas), controlador de dominio Powernet extendido, 20AH (20HR) [BATERÍA DE LITIO TYPE-SUB]
TAIL GATE	10 A	Relé de apertura del portón trasero
SPARE	20 A	Sin uso
MODULE 6	10 A	Indicador de la consola superior, controlador de dominio Powernet extendido
MDPS 2^*1	7,5 A	MDPS (dirección asistida accionada por el motor)
MODULE 2	10 A	AMP (Amplificador) (BOSE), Depurador de aire, DCU (Unidad de conectividad de datos), ECU de estacionamiento de sistemas avanzados de asistencia al conductor, Unidad de cámara integrada, BDC (Body Domain Controller), CCNC (Connected Car Navigation Cockpit), Interruptor de teclado CCNC
PASSENGER P/SEAT	30 A	Módulo de acceso fácil, interruptor del asiento eléctrico del pasajero
FRONT S/HEAT	25 A	Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros
WASHER	15 A	Interruptor multifunción
MODULE 10	10 A	Módulo de portón trasero eléctrico, antena de la manilla exterior de la puerta del conductor/pasajero, módulo de control del asiento con ventilación delantero, módulo de relajación del 2º asiento izquierdo/derecho
BDC 2	10 A	BDC (Body Domain Controller) (B+), DAU (Door Area Unit), Antena del tirador exterior de la puerta del conductor/pasajero, Ultra Wide Band & Bluetooth Low Energy MASTER/SLAVE, Ultra WideBand Front LH/RH, Ultra Wide Band Rear LH/RH
AIR BAG2	10 A	ACU (Unidad de control del airbag), ODS (Sistema de detección de ocupantes)
HEATED MIRROR	7,5 A	Manilla exterior del conductor/pasajero
AIR BAG 1	10 A	Unidad de control del airbag (IG1)
USB CHARGER	15 A	Cargador USB del asiento del conductor/pasajero, cargador USB del maletero IZQ., unidad del cargador USB del maletero, CARGADOR USB DE LA BANDEJA DELANTERA
SPARE	10 A	Sin uso
PASSENGER P/WINDOW	25 A	Interruptor de los elevalunas eléctricos traseros DCH., módulo de los elevalunas de seguridad traseros DCH., interruptor de los elevalunas eléctricos de los pasajeros, interruptor de los elevalunas eléctricos de seguridad de los pasajeros
SUNROOF 1	25 A	Motor del techo solar
MODULE 7	7,5 A	BDC (Body Domain Controller) (IG2)
SPARE	10 A	Sin uso
REAR LH S/HEAT	20 A	Módulo de control de la calefacción del 2.º asiento, módulo de control de la ventilación de aire del 2.º asiento IZQ.
AMP	25 A	AMP (amplificador) (BOSE)
SPARE	10 A	Sin uso
MODULE 4	10 A	Interruptor de la almohadilla de choque, ECU de estacionamiento de los sistemas avanzados de asistencia al conductor, radar de esquina delantero/trasero izquierdo/derecho, cámara de visión frontal, interruptor de la consola (superior)
DRIVER P/SEAT	30 A	Módulo de control IMS (sistema de memoria integrada) del conductor, interruptor del asiento eléctrico del conductor
REAR LH P/SEAT	30 A	Módulo relax del 2.º asiento IZQ.
SPARE	10 A	Sin uso
DOOR LOCK	20 A	Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, APERTURA DE LLENADO DE COMBUSTIBLE
SUNROOF 2	25 A	Motor del techo solar trasero
SPARE	10 A	Sin uso
SPARE	7,5 A	Sin uso
REAR RH P/SEAT	30 A	Módulo relax del 2.º asiento DCH.
DRIVER P/WINDOW	25 A	Interruptor del elevalunas eléctrico trasero IZQ., módulo de seguridad del elevalunas eléctrico trasero IZQ., módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor, módulo del elevalunas eléctrico de seguridad del conductor

* 1. La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

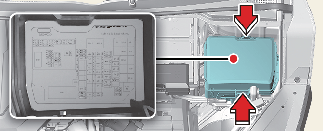

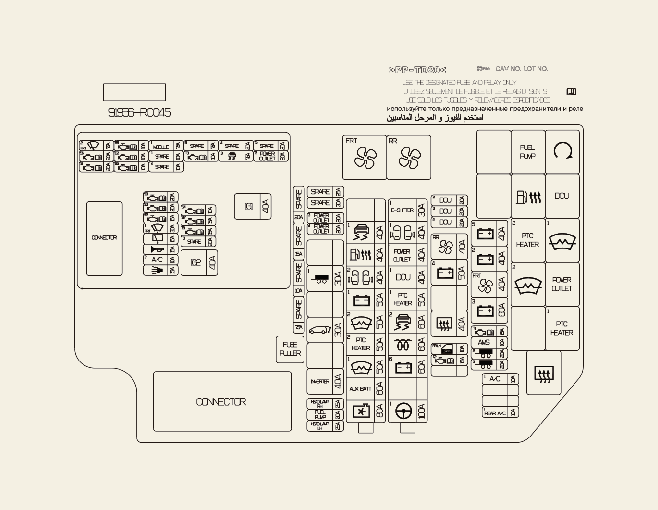

Panel de fusibles del compartimento del motor

Bloque de conexiones del compartimento del motor

	Nombre del fusible	Amperaje del fusible	Circuito protegido
MULTI FUSE-1	COOLING FAN	80 A	Motor del ventilador de refrigeración
	AUX BATT	60 A	Batería de litio de estacionamiento
	W/S HEATED GLASS1	50 A	Cristal calefactado parabrisas izq.
	PTC HEATER2	50 A	Coeficiente de temperatura positivo del calefactor 2
	W/S HEATED GLASS2	50 A	Cristal calefactado del parabrisas dch.
	B+1	50 A	PDC JUNCTION BLOCK (IPS)
	PSD2	40 A	Puerta corredera eléctrica 2
	FUEL HEATER	40 A	Relé del calentador del combustible
	ESC1	40 A	ECS1 (Suspensión de control electrónico)
	SPARE	30 A	SIN USO
MULTI FUSE-2	MDPS1^*1	100 A	Unidad MDPS (unidad de dirección asistida accionada por motor)
	SPARE	80 A	SIN USO
	B+6	60 A	ALIMENTACIÓN (DESPUÉS DEL RELÉ PRINCIPAL)
	GLOW	60 A	[Smartstream D2.2] Unidad de control de incandescencia
	ESC2	60 A	ECS2 (Suspensión de control electrónico)
	PTC HEATER1	50 A	Coeficiente de temperatura positivo del calefactor 1
	DCU1	40 A	DCU (Unidad de conectividad de datos)
	POWER OUTLET1	40 A	POWER OUTLET3, POWER OUTLET4
	PSD1	40 A	Puerta corredera eléctrica 1
	E-SHIFTER1	30 A	SCU (Unidad de control de cambio por cable)
FUSE	B+3	60 A	BLOQUE CONEXIONES PDC (E-SHIFTER, P/SEAT RH, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, S/HEATER RH, S/HEATER FRT, P/SEAT REAR LH, SUNROOF, S/HEATER REAR RH, MASSAGE SEAT RR, WIRELESS DCU, CUPHOLER FRT, MODULE9
	FRONT BLOWER	40 A	Motor del soplador delantero
	B+2	40 A	PDC JUNCTION BLOCK(IPS)
	B+5	40 A	BLOQUE CONEXIONES PDC (AMP, AIG BAG2, MODULE10, MULTIMEDIA2, CUPHOLDER REAR)
	REAR BLOWER	40 A	Motor del soplador trasero
	B+4	50 A	BLOQUE CONEXIONES PDC (LONG TERM LATCH RELAY, SHORT TERMLOAD, BDC2, BRAKE SWITCH, SUNROOF2, S/HEATER RR LH, DR LOCK, TAILGATE LATCH)
	SPARE	50 A	SIN USO
	REAR HEATED	40 A	PARABRISAS CALEFACTADO, RETROVISOR EXTERIOR CALEFACTADO
	INVERTER	40 A	Inversor
	SPARE	20 A	SIN USO
	POWER TAILGATE	30 A	Módulo del portón trasero eléctrico
	SPARE	30 A	SIN USO
	TRAILER1	20 A	Conector del remolque
	SPARE	30 A	SIN USO
	HEAD LAMP RH	25 A	Módulo del faro derecho
	AMS	10 A	Sensor batería 12 V
	TCU2	15 A	UNIDAD DE CONTROL DE LA TRANSMISIÓN
	DOOR LOCK RR LH	10 A	DOOR LOCK REAR LH
	SPARE	20 A	SIN USO
	FUEL PUMP	20 A	Relé de la bomba de combustible
	HEAD LAMP LH	25 A	Módulo del faro izquierdo
	TRAILER2	15 A	Conector del remolque

	Nombre del fusible	Amperaje del fusible	Circuito protegido
FUSE	TCU1	15 A	UNIDAD DE CONTROL DE LA TRANSMISIÓN
	TRAILER3	20 A	Conector del remolque
	REAR A/C1	10 A	Aire acondicionado TRASERO
	SPARE	10 A	SIN USO
	DCU2	20 A	[Smartstream D2.2] Módulo de control de dosificación
	DCU3	20 A	[Smartstream D2.2] Módulo de control de dosificación
	DCU4	20 A	[Smartstream D2.2] Módulo de control de dosificación
	A/C1	10 A	Aire acondicionado
	SPARE	10 A	SIN USO
	POWER OUTLET3	20 A	Toma de corriente delantera
	POWER OUTLET4	20 A	Toma de corriente trasera

* 1. La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

Bloque PCB

Nombre del fusible	Amperaje del fusible	Circuito protegido
IG2	40 A	BLOQUE PDC (RELÉ IG2)
IG1	40 A	BLOQUE PDC (RELÉ IG1)
SENSOR7	15 A	INYECTOR(LAM) E-VGT, EGR-REFRIGERACIÓN, SOL. BOMBA DEL ACEITE, RESPIRADERO PTC (NUEVO R)
SENSOR4	10 A	O2 ARRIBA,ABAJO SENSOR, OCV, CCV, PSCV, VOP, VIS(LAM)STOP SW, E_THERMO(NEW R)
B/ALARM	15 A	Relé del claxon de la alarma antirrobo
A/C2	10 A	Relé del compresor A/C
HORN	15 A	Relé del claxon
WIPER RR	15 A	Relé del limpiaparabrisas trasero
WIPER FRT1	30 A	Relé del limpiaparabrisas delantero
SENSOR2	15 A	[Smartstream D2.2] Sensor Lambda [Smartstream G3.5] Sensor de oxígeno
SENSOR3	20 A	ALIMENTACIÓN DE LA ECU
SENSOR9	20 A	[Smartstream D2.2] Válvula de medición de combustible [Smartstream G3.5] ALIMENTACIÓN DE LA ECU
SPARE3	20 A	SIN USO
SENSOR5	10 A	Relé de la bomba de combustible, relé del calefactor de combustible
SENSOR1	20 A	[Smartstream D2.2] Válvula de control de la presión de common rail [Smartstream G3.5] Bobina de encendido #1/#2/#3/#4/#5/#6
POWER OUTLET2	20 A	Salida eléctrica del maletero 2
ESC3	7,5 A	ESC3 (Suspensión de control electrónico)
TCU3	10 A	TCM (módulo de control de la transmisión)
SPARE1	10 A	SIN USO
ECU2	10 A	ENCENDIDO DE LA UNIDAD DE CONTROL DEL MOTOR
SPARE2	10 A	SIN USO
ECU1	15 A	ENCENDIDO DE LA UNIDAD DE CONTROL DEL MOTOR
SENSOR6	20 A	Sensor PM (partículas), sensor Nox delantero, sensor Nox trasero [Smartstream G3.5] ALIMENTACIÓN DE LA ECU
SPARE4	20 A	SIN USO
SPARE5	20 A	SIN USO
SPARE6	7,5 A	SIN USO
MODULE1	7,5 A	ENCENDIDO DEL CALEFACTOR DEL FILTRO DE GASÓIL
SENSOR8	10 A	ENCENDIDO GCU
WIPER FRT2	7,5 A	FRONT WIPER

Relé

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé	Símbolo	TYPE
DCU		MICRO
START #1		MICRO
FUEL PUMP		MICRO
FUEL FILTER HEATING		MICRO
PTC HEATER #1		MICRO
PTC HEATER #2		MICRO
FRT BLOWER		MINI
REAR HEATED		MICRO
RR BLOWER		MINI
W/S HEATED GLASS #1		MICRO
W/S HEATED GLASS #2		MICRO
POWER OUTLET		MICRO
SPARE		MICRO
SPARE		MICRO
SPARE		MICRO

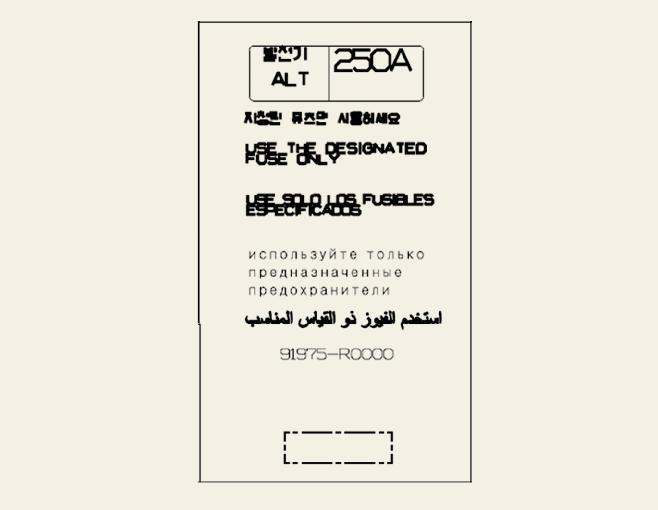

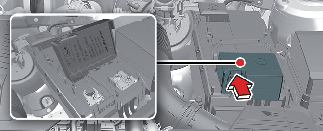

Panel de fusibles del compartimento del motor (cubierta del terminal de la batería)
