Niedrige ISOFIX-Verankerung und ISOFIX-Verankerung für den oberen Haltegurt (ISOFIX-Verankerungssystem) für Kinder
Mit dem ISOFIX-System wird ein Kinderrückhaltesystem während der Fahrt und bei einem Unfall sicher befestigt. Das System soll die Befestigung des Kinderrückhaltesystems erleichtern und die Gefahr der falschen Befestigung minimieren. Das ISOFIX-System nutzt Ankerpunkte im Fahrzeug und Befestigungselemente am Kinderrückhaltesystem. Beim ISOFIX-System entfällt die Notwendigkeit, das Kinderrückhaltesystem mit den Sicherheitsgurten auf dem Rücksitz zu sichern.
Niedrige ISOFIX-Verankerungen sind im Fahrzeug eingebaute Metallstangen. Für jeden ISOFIX-Sitzplatz gibt es zwei niedrige ISOFIX-Verankerungen, an denen ein Kinderrückhaltesystem mit ISOFIX-Befestigung befestigt werden kann.
Um das ISOFIX-System in Ihrem Fahrzeug zu nutzen, benötigen Sie ein Kinderrückhaltesystem mit ISOFIX-Befestigungselementen.
Der Kindersitzhersteller stellt Anweisungen dazu bereit, wie das Kinderrückhaltesystem mit den jeweiligen Befestigungselementen an den niedrigen ISOFIX-Ankerpunkten zu befestigen ist.

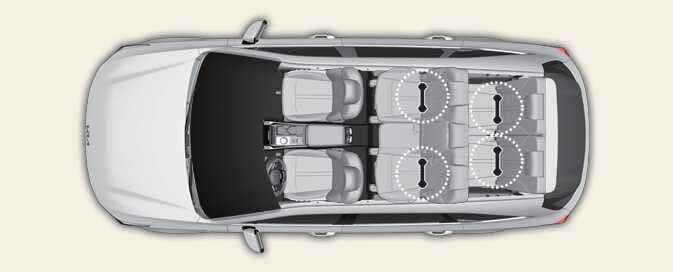

 OMQ4023056 |
Niedrige ISOFIX-Verankerungen sind auf den hinteren Außensitzen links und rechts vorhanden. Deren Einbaulage ist in der Abbildung dargestellt.
Versuchen Sie nicht, ein Kinderrückhaltesystem mit niedrigen ISOFIX-Verankerungen in der mittleren Rücksitzposition zu installieren. Für diesen Sitz sind keine niedrigen ISOFIX-Verankerungen vorgesehen. Wenn versucht wird, an den Ankerpunkten der äußeren Rücksitze ein in der mittleren Rücksitzposition montiertes Kinderrückhaltesystem zu befestigen, kann dies die Ankerpunkte beschädigen.

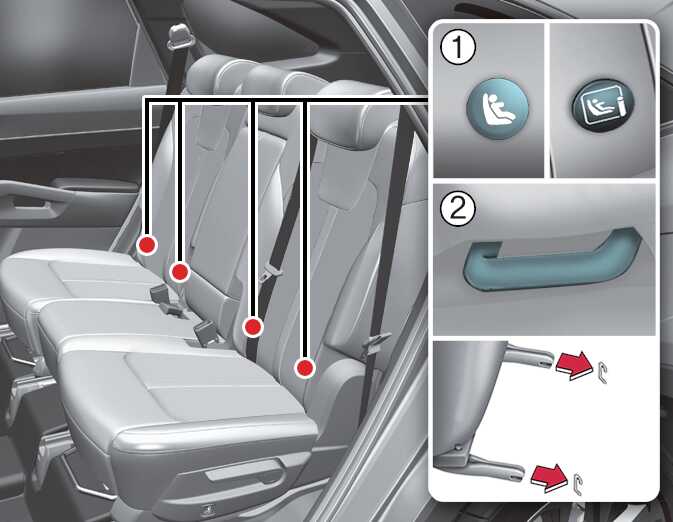

 OMQ4024057_4 |
|
Niedrige ISOFIX-Verankerungen befinden sich zwischen der Rückenlehne und dem Sitzpolster des linken und rechten Rücksitzes und sind durch ein Etikett gekennzeichnet.
-
Positionsanzeige für eine niedrige ISOFIX-Verankerung
-
Niedrige ISOFIX-Ankerpunkte
