USB 충전 단자

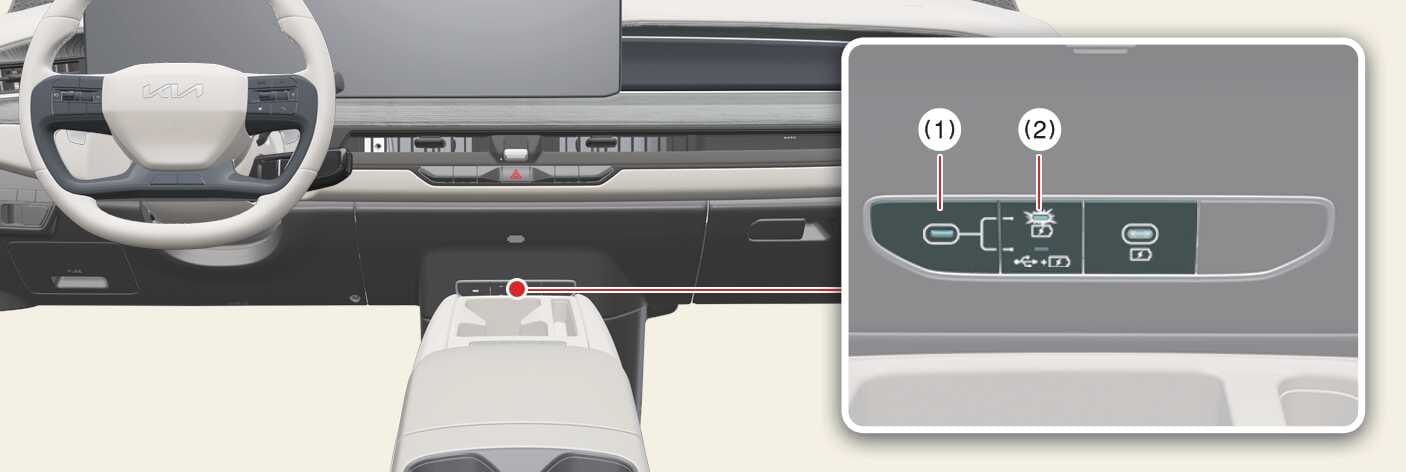

그림 1. 인스트루먼트 패널
OMV034518

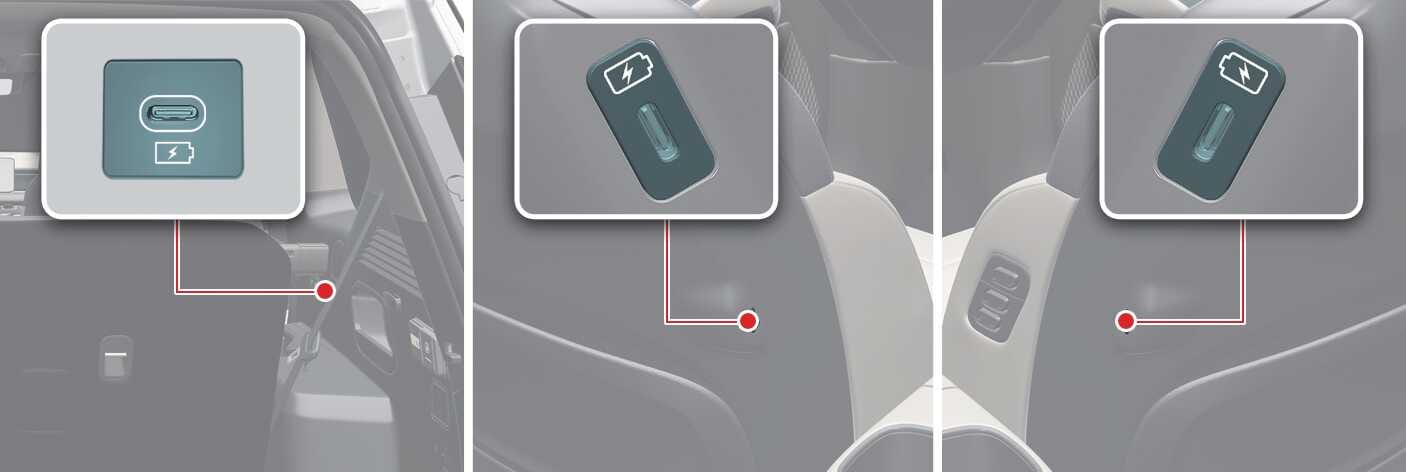

그림 2. 3열 사이드 트림 좌우측/1열 좌석 등받이 안쪽
OMV034519_6

시동을 건 후 스마트폰, 태블릿 등 각종 기기를 USB 충전 단자에 연결하여 충전할 수 있습니다.

작동 방법

  • 인스트루먼트 패널 단자(1)는 버튼(2)을 눌러 충전용 및 미디어용 단자로 모드 변경이 가능합니다.

  • 충전용 모드 표시등이 켜지면 기기 충전만 지원합니다. USB 충전 단자를 이용하여 소형 전자 제품을 충전하십시오.

  • 미디어 모드 표시등이 켜지면 스마트폰 등을 차량에 연결하여 차량 스피커를 통하여 음악을 듣거나 차량 오디오로 재생할 수 있습니다.

작동 조건

  • 차량의 시동이 걸린 상태일 경우

알아두기

  • 충전 진행 상태는 소형 전자 제품의 표시 장치를 참고하십시오.

  • 충전 중 기기의 온도가 조금 올라갈 수 있지만 이것은 충전 시 기기에 발생하는 정상적인 현상입니다.

  • 사용 후에는 USB 충전 단자에서 USB를 분리하십시오.

  • 급속 충전을 지원하나 전자 제품의 종류에 따라 급속 충전이 지원되지 않을 수 있습니다. 급속 충전이 가능하지 않은 전자 제품은 일반 속도로 충전됩니다.

  • 전자 제품의 전원이 꺼져 있는 상태에서는 급속 충전이 되지 않을 수 있습니다

  • 가급적 차량 시동이 켜진 상태에서 충전하시기 바랍니다.

  • USB 규격에 맞는 제품만 충전할 수 있습니다. 충전하고자 하는 전자 제품의 규격이 차량의 USB 단자와 맞지 않을 경우 USB 충전이 되지 않습니다.

  • USB 충전 단자는 충전 기능만 제공하고 미디어 연결 및 재생 기능은 제공하지 않습니다.

  • 소형 전자 제품의 충전 상태에 따라 충전 속도가 달라질 수 있습니다.

  • 배터리 충전기는 충전이 불가합니다.

  • 시중에서 판매하는 'C to A 타입 USB 변환 어댑터', 'USB 허브' 또는 '연장 케이블'을 통해 기기를 연결하는 경우, 기기가 충전되지 않을 수 있습니다.

  • 전자 제품의 충전만을 지원하므로 데이터 통신은 불가합니다.

  • 충전 상태는 기기의 화면 등 표시 장치를 통해 확인하십시오.

  • 일부 충전 방식이 다른 USB 타입 기기는 충전되지 않을 수 있습니다. 이런 경우, 전용 어댑터를 사용해 충전하십시오.

  • USB 충전 단자는 충전 기능만을 제공하며, 미디어 연결 및 재생 기능은 제공하지 않습니다.

  • USB 단자가 오염되면 위험한 상황이 발생할 수 있으므로, 항상 깨끗하게 유지하십시오.

주의

  • USB 충전 단자에 이물질이나 음료, 물 등 수분이 유입되지 않도록 주의하십시오. USB 충전 단자가 손상될 수 있습니다.

  • 사용 전류 용량이 3.0 A를 초과하는 기기는 USB 충전 단자에 연결하지 마십시오.

  • ‘C to A 타입 USB 변환 어댑터’로 전자 제품을 충전하려면, 품질과 성능이 적합한 어댑터를 사용하십시오. 과전류 방지 및 안정화를 위한 장치가 내장되어 있지 않은 제품이나 규격에 맞지 않는 제품을 사용하는 경우 차량의 USB 충전 단자 및 연결된 기기가 손상될 수 있습니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

  • 품질이나 성능이 부적합한 부품 사용으로 인한 USB 단자 및 인포테인먼트 시스템 고장 발생 시 보증수리 기간이라도 보증수리를 받을 수 없으므로 주의하십시오. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

100 W USB 충전 단자 (사양 적용시)

USB 충전 단자에서 지원하는 전체 출력은 연결된 기기의 요청 또는 연결된 충전 케이블의 지원 사양에 따라 최대 100 W까지 지원됩니다.

100 W USB 충전 단자는 또는 이 표시되어 있습니다

  • 인스트루먼트 패널의 100 W USB 충전 단자만 사용할 경우: 100 W 지원

  • 인스트루먼트 패널의 USB 충전 단자 2개를 동시에 사용할 경우: 각 단자당 최대 50 W 지원

  • 100 W USB 충전 단자는 자사에서 제공하는 정품 케이블을 사용할 때에만 100 W를 지원합니다. 단, 100 W USB 충전 단자는 PD 3.0이 지원되는 제품과 동일 규격을 충족한 케이블의 경우 60 W가 지원되며, 그렇지 않은 경우에는 27 W가 지원됩니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

  • 조명(표시등) 색상에 따라 충전기 작동 상태를 표시합니다.

    조명(표시등)색은 운전자의 편의를 위한 것으로 문제가 지속되면 정확한 진단을 위해 가까운 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.

조명 색상

USB 충전 단자(충전기) 상태

조치 방법

흰색(기본 조명)

  • 인스트루먼트 패널, 3열 사이드 트림 좌우측: 정상 작동 상태

1열 좌석 등받이 안쪽 USB 충전 단자의 경우, OFF 상태이거나 정상 작동 상태일 때 모두 조명이 켜지지 않습니다.

-

주황색

USB 충전 단자(충전기)는 정상적인 상태이지만 연결된 기기 또는 케이블이 비정상적인 상태로, 충전이 중지된 상태

  • 연결된 기기 또는 케이블에 이상이 없는지 확인 후 다시 연결하십시오.

  • 다시 연결한 후에도 동일한 문제가 계속 발생하면 규격에 맞는 케이블로 교체하거나 연결된 기기가 정상인지 확인하십시오.

빨간색

충전 장치에 이상이 있는 상태

충전을 즉시 중단하고, 가까운 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.

100 W 충전 케이블 (사양 적용시)

  1. LED 조명(표시등)

100 W 충전 케이블은 연결되는 기기와 충전 단자의 지원 사양에 따라 최대 100 W까지 지원됩니다.

100 W 충전 케이블의 LED 조명(표시등)색은 동작 상태를 표시합니다.

조명 색상

100 W 충전 케이블 상태 (차량에서 사용 시)

비고

흰색(기본 조명)

자사 정품 인증

최대 100 W 지원 가능

파란색

자사 정품 인증 진행 중 또는 자사 정품 미 인증

최대 60 W 지원 가능

미 점등

USB-IF PD 3.0 규격 외

최대 27 W 지원 가능
주의

  • 본 제품은 USB-IF USB 2.0, PD 3.0 규격을 따르는 제품과 동일 규격을 충족한 기기들과의 사용에 적합하게 설계 제작되어, 규격을 벗어나는 기기와의 사용에는 예상치 못한 제약이 있을 수 있습니다.

  • 100 W 충전 케이블에 연결되는 기기의 형상에 따라 체결에 어려움이 발생할 수 있습니다.

  • 100 W 충전 케이블은 소모품이므로 품질 보증 기간(1년) 이후 충전 및 통신이 어려울 경우 다시 구매하여 사용하십시오.

  • 100 W 충전 케이블 플러그에 이물질이나 음료, 물 등 수분이 유입되지 않도록 주의하십시오. 100 W 충전 케이블이 손상될 수 있습니다.

  • 100 W 충전 케이블을 사용할 때에는 소비전류가 최대 5.0 A를 초과하는 기기를 사용하지 마십시오.

  • ‘C to A 타입 USB 변환 어댑터’를 사용해 전자 기기를 충전하려는 경우, 차량에 맞는 순정 어댑터를 사용하십시오. 과전류 방지 및 안정화를 위한 장치가 내장되어 있지 않은 제품이나 규격에 맞지 않는 제품을 사용하는 경우, 차량의 100 W 충전 케이블 및 연결된 기기가 손상될 수 있습니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.

  • 품질이나 성능이 부적합한 기기 사용으로 인한 100 W 충전 케이블의 고장 발생 시 보증기간에 해당하더라도 보증수리를 제공하지 않습니다. 순정 부품은 품질과 성능을 자사가 보증하는 부품입니다.
