하이브리드 에너지 흐름도
차량 주행 상태에 따른 하이브리드 시스템의 동력 전달 상태, 출발과 가속 시, 정속 주행 시, 감속 시 등 각 영역별 엔진 상태를 표시합니다.

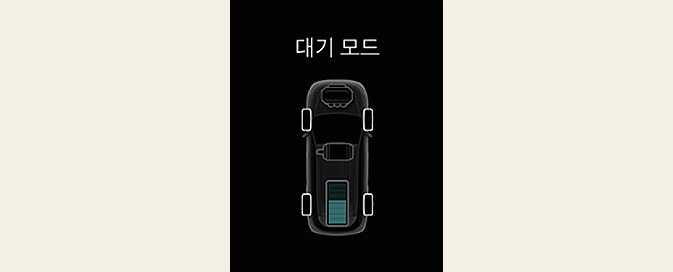

정지
 OMQ4PH033106 |
엔진이 정지되었을 때
(에너지 흐름 없음)

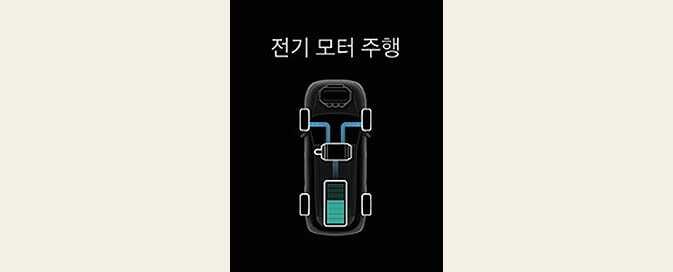

모터 구동
 OMQ4PH033107 |
배터리의 전원으로 모터가 차량을 구동
()

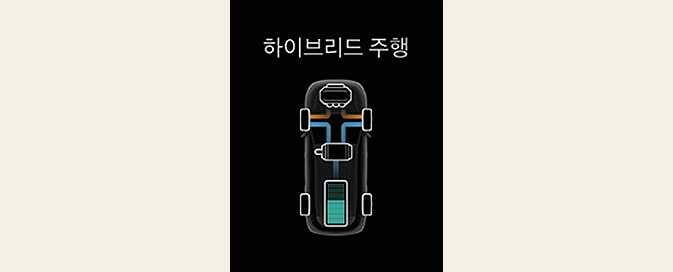

엔진/모터 구동
 OMQ4PH033108 |
모터 및 엔진이 차량을 구동
()

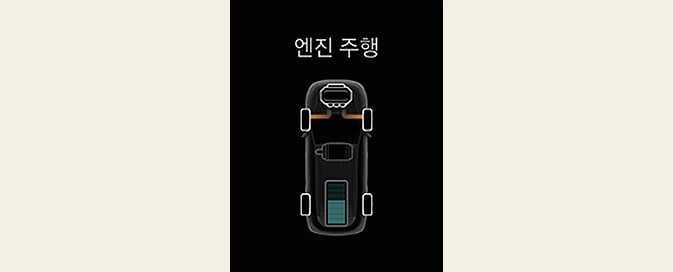

엔진 구동
 OMQ4PH033109 |
엔진의 힘만으로 차량이 구동
()

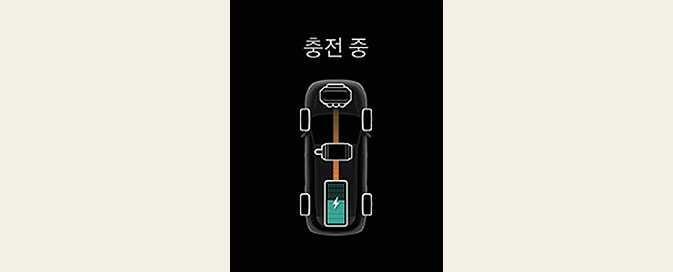

배터리 충전
 OMQ4PH033110 |
엔진이 하이브리드 배터리를 충전
()

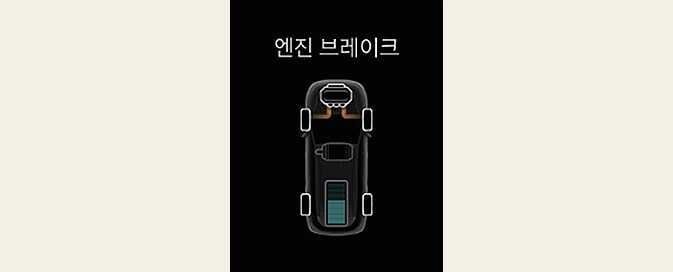

엔진 브레이크
 OMQ4PH033111 |

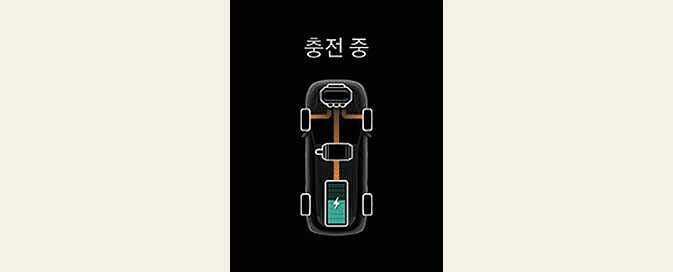

엔진 구동/배터리 충전
 OMQ4PH033112 |

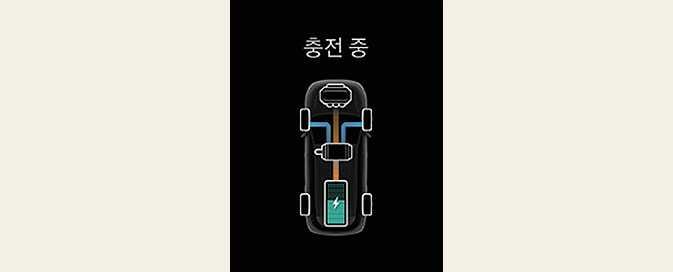

배터리 충전/모터 주행
 OMQ4PH033113 |
엔진이 하이브리드 배터리를 충전하면서 모터로 차량 주행
()

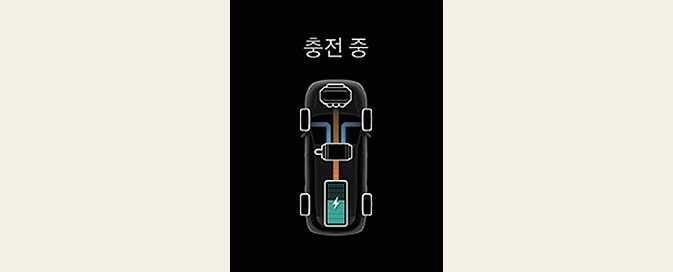

배터리 충전
 OMQ4PH033114 |
엔진이 하이브리드 배터리 충전
()
엔진 브레이크
 OMQ4PH033115 |
