에어백 장치 작동 설명

OSG2PH056013

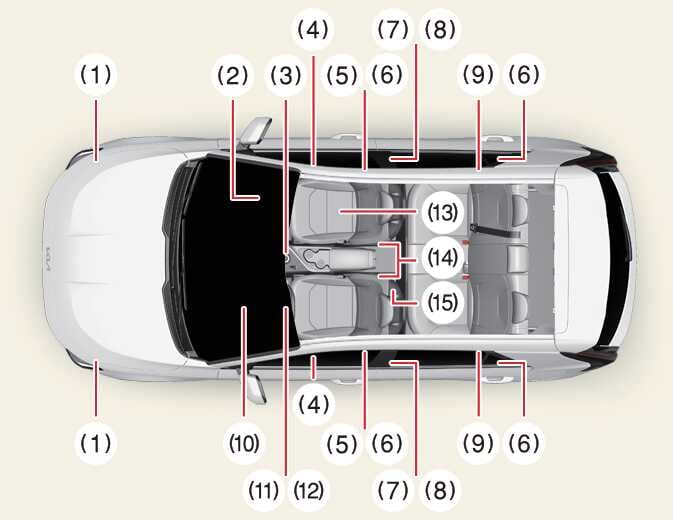

에어백 제어 모듈은 다음 부품들과 연동하여 작동합니다.

  1. 정면 충돌 센서

  2. 동승석 에어백 모듈

  3. 에어백 제어 모듈/전복감지 센서

  4. 측면 충돌 감지 센서(압력)

  5. 앞좌석 사이드 에어백 모듈

  6. 안전벨트 프리텐셔너

  7. 커튼 에어백 모듈

  8. 측면 충돌 감지 센서(가속도)

  9. 뒷좌석 사이드 에어백 모듈

  10. 무릎 에어백 모듈

  11. 운전석 에어백 모듈

  12. 에어백 경고등

  13. 승객 구분 센서(ODS)

  14. 버클 센서

  15. 앞좌석 센터 사이드 에어백 모듈

작동 조건

  • 에어백은 차량 시동 ON 상태 또는 시동 상태에서 혹은 시동 OFF 이후 약 3분 동안 작동합니다.

  • 일반적으로 에어백은 충돌 정도와 방향 등에 따라 작동하게 되어 있으며, 이 두 가지 요소는 센 서가 전기적 작동이나 에어백 작동 신호를 보낼 것인지를 결정하는 중요한 요소입니다.

  • 에어백은 충돌 정도와 방향에 따라 작동하게 되어 있으며, 모든 충돌에서 작동하지는 않습니다.

  • 사고 시 에어백이 부풀어 오르는 과정을 볼 수는 없습니다.

    그래서 충돌 후에 에어백이 내장된 상태에서 나와 공기가 빠져 있는 상태를 보게 됩니다.
