하이브리드 에너지 흐름도
차량 주행 상태에 따른 하이브리드 시스템의 동력 전달 상태, 출발과 가속 시, 정속 주행 시, 감속 시 등 각 영역별 엔진 상태를 표시합니다.
정지
 OSG2PH005065 |
엔진이 정지된 경우
(에너지 흐름 없음)
모터 구동

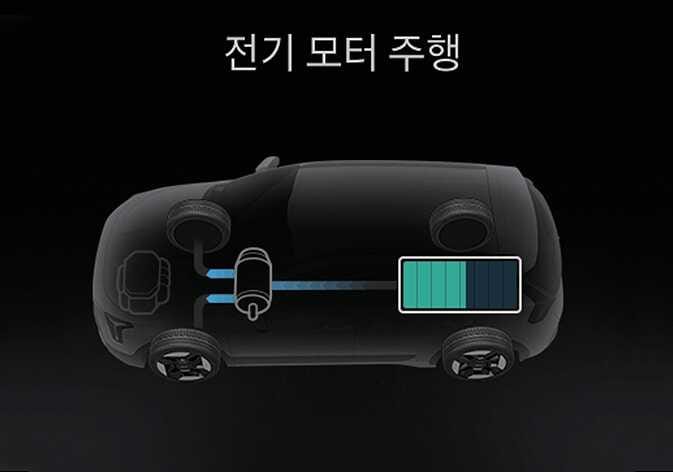

 OSG2PH005066 |
모터의 전원으로 차량이 구동
()
엔진/모터 구동

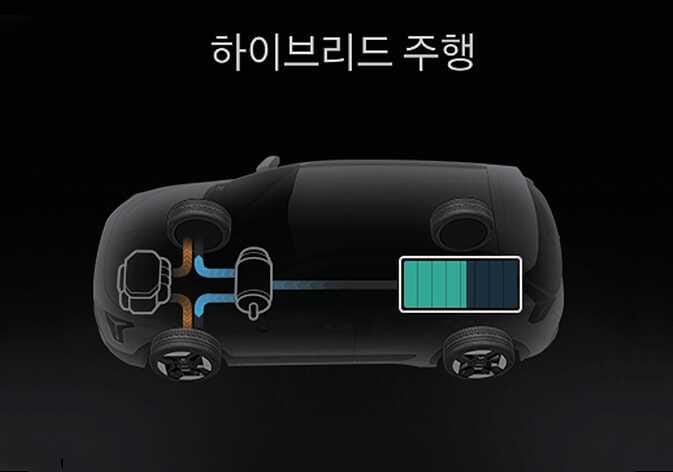

 OSG2PH005067 |
모터 및 엔진이 차량을 구동
()
엔진 구동
 OSG2PH005068 |
엔진의 힘만으로 차량이 구동
()
배터리 충전
 OSG2PH005069 |
엔진이 하이브리드 배터리를 충전
()
엔진 브레이크
 OSG2PH005070 |
엔진 브레이크를 이용한 제동
()
엔진구동/배터리 충전

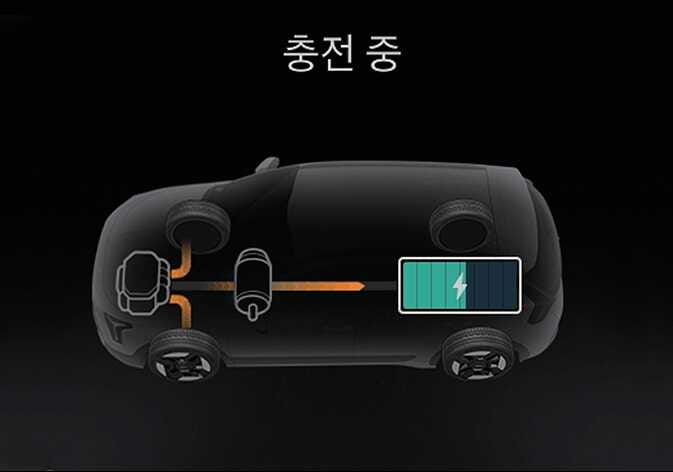

 OSG2PH005167 |
엔진이 차량을 구동하고 동시에 하이브리드 배터리를 충전()
배터리 충전/모터 주행

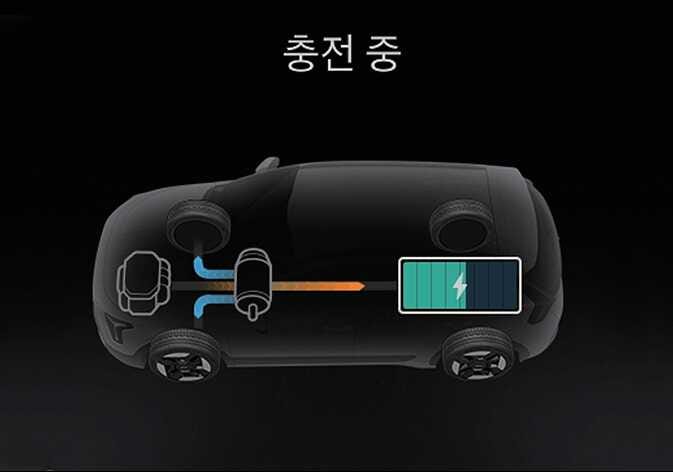

 OSG2PH005129 |
엔진이 하이브리드 배터리를 충전하면서 모터로 차량 주행
()
배터리 충전/회생 제동
|
OSG2PH005129 |
엔진에 의해 하이브리드 배터리 충전
()
엔진 브레이크/회생 제동
|
OSG2PH005129 |
엔진 브레이크 작동하면서 하이브리드 배터리를 충전()
회생 제동
|
OSG2PH005129 |
차량 감속 시 회생 제동을 이용한 하이브리드 배터리 충전()
