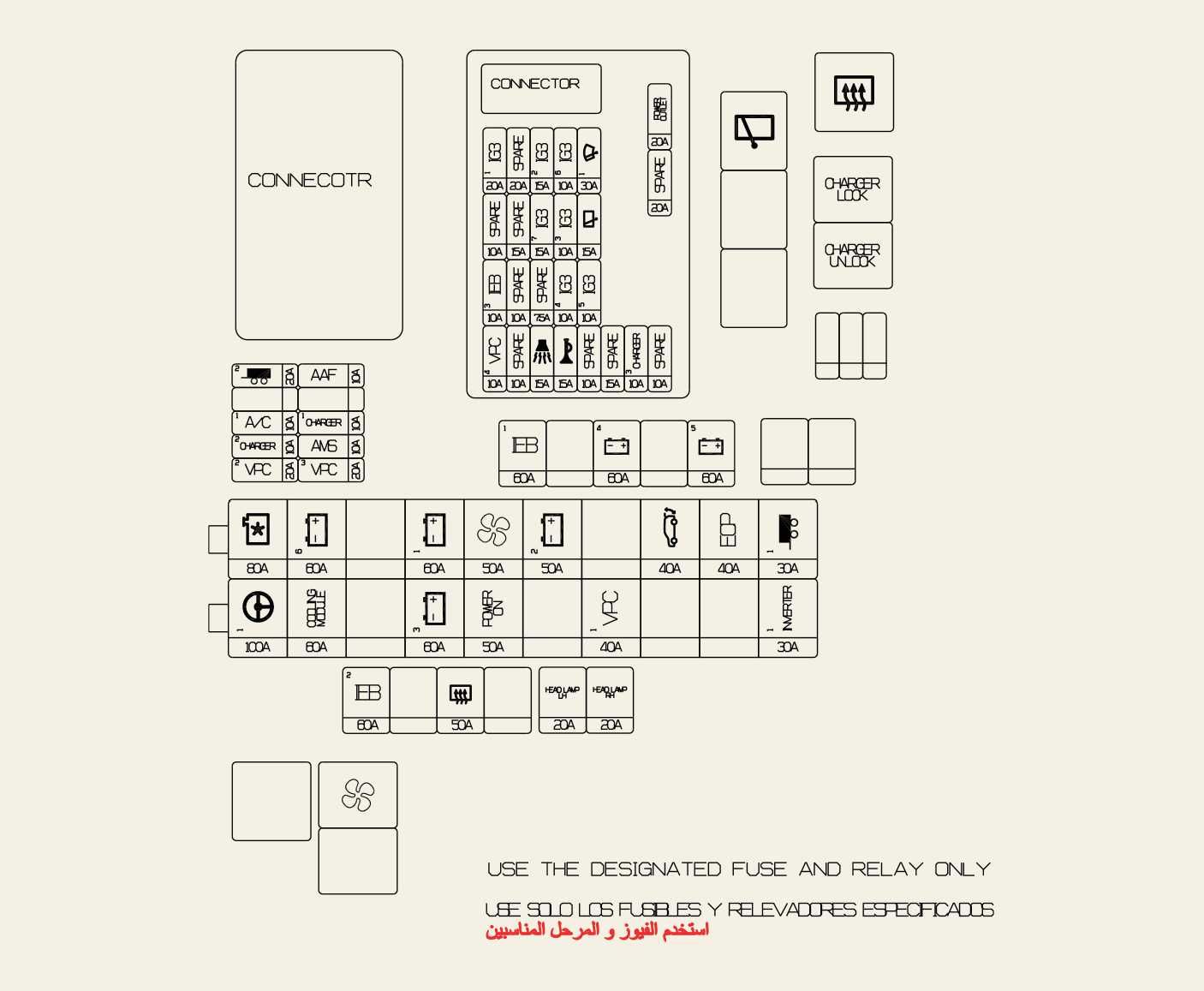

IEB1

IEB (Integrierter elektrischer Booster)

B+4

PDC B+4 (IPS13,MULTIMEDIA,MEMORY1,MEMORY2,CCU(Zentrale Kommunikationseinheit),BDC(Karosseriebereich-Steuergerät),BRAKE SWITCH,RESERVE, TÜRVERRIEGELUNG,FS20, HECKKLAPPE OFFEN)

B+5

PDC B+5 (RESERVE,MODUL5,AIRBAG2,INVERTER2(EAWD),MODUL6,RESERVE,SCHIEBEDACH,RESERVE)

MDPS1

MDPS-Einheit (motorgetriebene Servolenkung)

KÜHLMODUL

KÜHLMODUL

ERSATZ

-

B+3

PDC B+3 (BMS (Batteriemanagementsystem),Harman AMP,Sitzheizung und -belüftung (elektrischer Sitz),Sitzheizung hinten,Sitzheizung vorne,RESERVE,Fensterhebermotor links,Fensterhebermotor rechts,SBCM(Seitliches Karosserie-Steuermodu) Fahrerseite,SBCM(Seitliches Karosserie-Steuermodu) Beifahrerseite,kabellose DCU,E-SHIFTER1,RESERVE,MODULE8)

POWER ON

PDC POWER ON (AIRBAG1,A/BAG IND,E-SHIFTER2,CLUSTER,BDC2(Karosseriebereich-Steuergerät),MDPS2,MODULE2,MODULE3,MODULE4,RESERVE,IPS14,A/C2,RESERVE,WASHER,MODULE7,RESERVE)

INVERTER1

INVERTER

KÜHLLÜFTER

Kühllüfter

B+6

CCU (Zentrale Kommunikationseinheit), Fensterhebersch., V2L SIG,TÜR-SCH.,VPC (Vehicle Platform Controller), ICCU (Integrierte Ladesteuerungseinheit)

B+1

PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04)

BLOWER

Relais für Klimaanlagengebläsemotor

B+2

PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10)

POWER TAILGATE

POWER TAILGATE

TRAILER1

ANHÄNGER

TRAILER2

ANHÄNGER

A/C1

DATC (Dualer automatischer Temperaturregler)

CHARGER1

CDM (Charge Door Module)

CHARGER1

Ladegerätverriegelungs- und Entriegelungsrelais

AMS

AMS (Wechselstrom-Management-System)

VPC2

VPC (Fahrzeug-Plattform-Controller)

VPC3

VPC (Fahrzeug-Plattform-Controller)

SCHEINWERFER LINKS

SCHEINWERFER LINKS

SCHEINWERFER RECHTS

SCHEINWERFER RECHTS

HECKSCHEIBENHEIZUNG

Beheizte Heckscheibe

CHARGER3

VCMS (Vehicle Charging Management System), ICCU (Integrierte Ladesteuerungseinheit)

ERSATZ

-

ERSATZ

-

IG3 1

IG3-SICHERUNG (IG3_8, IG3_9, IG3_10)

ERSATZ

-

IG3 2

VPC (Fahrzeug-Plattform-Controller)

IG3 3

ICCU (Integrierte Ladekontrolleinheit)

IG3 4

Elektrischer Kompressor

IG3 5

BMS (Batteriemanagementsystem)

IG3 6

Vorderer Umrichter

IG3 7

VCMS (Fahrzeug-Lademanagementsystem)

ERSATZ

-

HORN

HORN Relay

ALARMANLAGENHUPE

B/Alarmhupe, LO_B/Alarmhupen-Relais

ERSATZ

-

WIPER FRT1

Wischermotor, Scheibenwischer niedrig Relais

WIPER RR

Wischermotor hinten

STECKDOSE

Power Outlet Relay

ERSATZ

-

IEB3

IEB (Integrierter elektrischer Booster)

ERSATZ

-

ERSATZ

-

ERSATZ

-

ERSATZ

-

ERSATZ

-

VPC4

VPC (Fahrzeug-Plattform-Controller)
