Come collegare il caricatore CA

  1. Premere il pedale del freno e azionare il freno di stazionamento.

  2. Commutare su OFF tutti gli interruttori, portare il cambio in P (Parcheggio) e spegnere il veicolo. Se la carica viene avviata senza la marcia in P (Parcheggio), inizierà dopo che la marcia sarà stata portata automaticamente in tale posizione.

  3. Apertura della porta di ricarica.

    Per maggiori dettagli, fare riferimento aPorta di ricarica.

  4. Controllare la presenza di polvere sul connettore di ricarica e sull’ingresso di ricarica.

  5. Afferrare l'impugnatura del connettore di ricarica e collegarlo all'ingresso di ricarica del veicolo. Premere fino in fondo il connettore. Se il connettore di ricarica e il terminale di carica non sono collegati in modo appropriato, ciò potrebbe causare un incendio.

  6. Collegare la spina di ricarica all'uscita elettrica di una stazione di carica CA per avviare la carica.

  7. Controllare se l'indicatore luminoso di carica della batteria ad alta tensione () nel quadro strumenti è acceso. La carica non viene eseguita se l'indicatore luminoso () è spento. Quando il connettore di ricarica e la spina di ricarica non sono collegati in maniera corretta, ricollegare il cavo di carica per ricaricare.

    OMV053096L

  8. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

    Anche aprendo la portiera lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto. Quando si imposta la carica programmata o il condizionatore aria/riscaldatore programmato, il tempo di carica stimato viene visualizzato come "--".

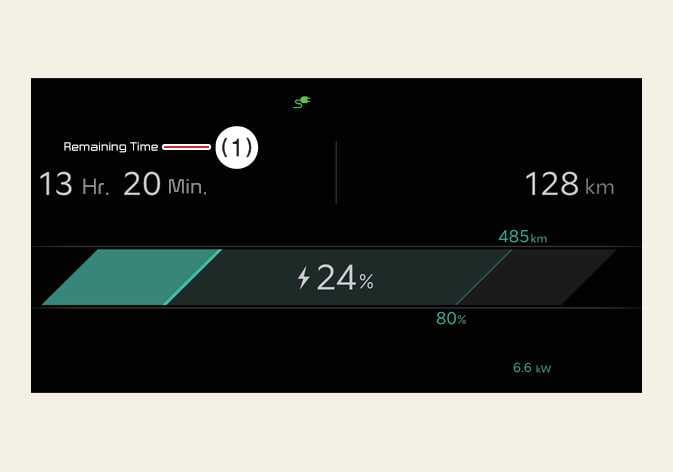

    OSVQ014031L

    (1) Tempo di carica rimanente
ATTENZIONE

  • Per controllare la temperatura della batteria ad alta tensione durante la carica si utilizza il climatizzatore per raffreddarla, ciò può generare del rumore dovuto al funzionamento del compressore del climatizzatore e della ventola di raffreddamento.

  • Durante la carica CA, la ricezione radio potrebbe essere scadente.

  • Durante la carica, la marcia non può essere spostata da P (parcheggio) in altre posizioni.

  • Durante la carica CC, la ricezione radio potrebbe essere scadente.

  • A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la carica della batteria può variare.

NOTA

  • Se non è possibile aprire la porta di ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze della porta. Non cercare di aprire la porta di ricarica facendo forza.

  • Per controllare la temperatura della batteria ad alta tensione durante la carica si utilizza il climatizzatore per raffreddarla, ciò può generare del rumore dovuto al funzionamento del compressore del climatizzatore e della ventola di raffreddamento.

  • Per sicurezza, caricare il veicolo solo quando è in posizione P (parcheggio). Dopo l'inizio della carica, premere il pulsante di avvio per passare allo stato POWER ON se si desidera utilizzare la radio o altre funzioni.

  • Se connettore di ricarica ed entrata ricarica non sono collegati a dovere, il connettore potrebbe abbassarsi o vibrare. In questo caso, tenere la maniglia del connettore di ricarica e spingerlo fino in fondo.

  • Durante la ricarica, la qualità della ricezione radio può diminuire in alcune aree.
