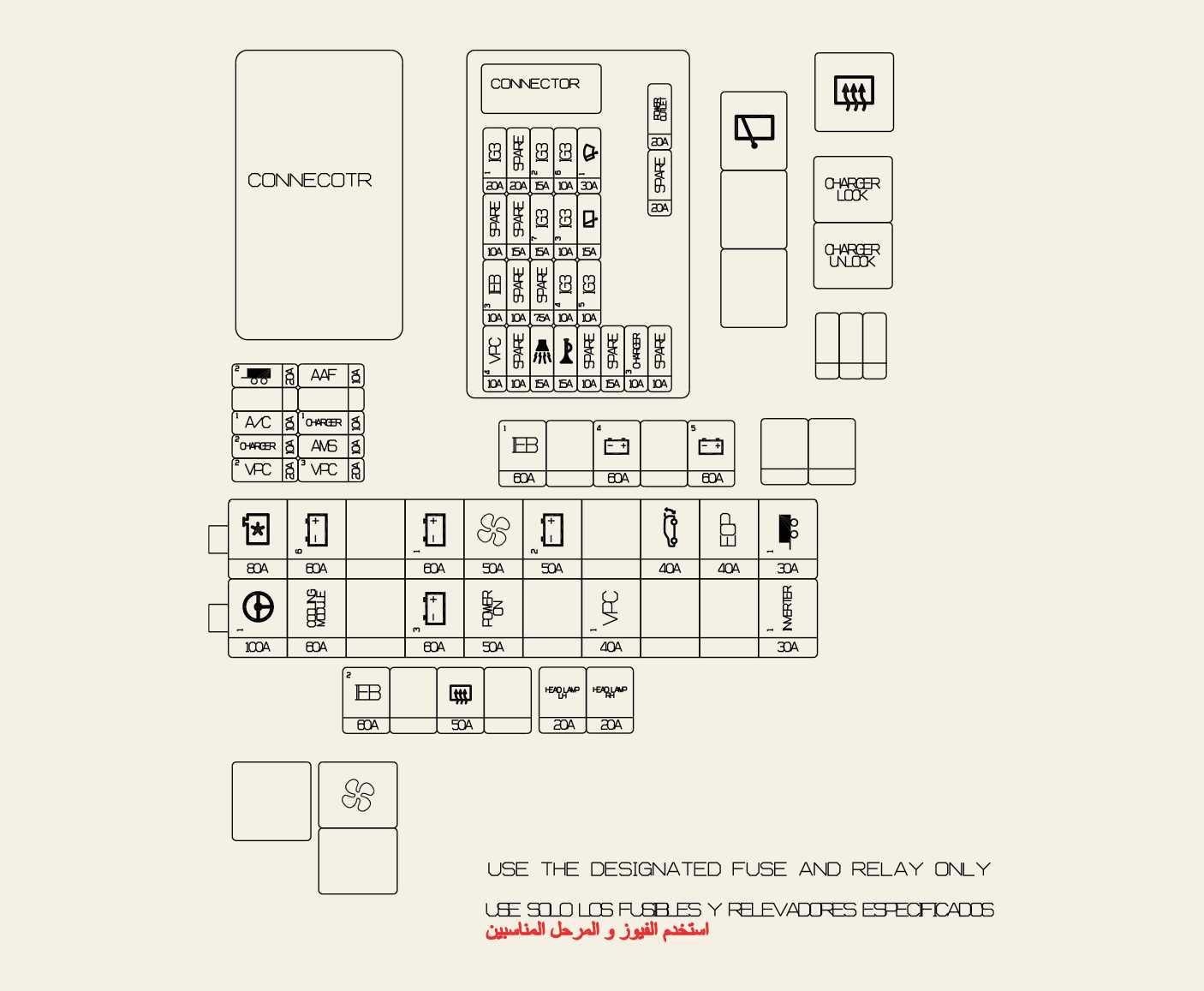

IEB1

IEB (potenziamento elettrico integrato)

B+4

PDC B+4 (IPS13, MULTIMEDIA, MEMORIA1, MEMORIA2, CCU (Unità di comunicazione centrale), BDC (Controllo del dominio della carrozzeria), INTERRUTTORE FRENO, RISERVA, DOOR LOCK, FS20, TAILGATE OPEN)

B+5

PDC B+5 (RISERVA,MODULE5,AIR BAG2,INVERTER2(EAWD),MODULE6,RISERVA,TETTO APRIBILE,RISERVA)

MDPS1

Unità MDPS (Servosterzo a motore)

MODULO DI RAFFREDDAMENTO

MODULO DI RAFFREDDAMENTO

SPARE

-

B+3

PDC B+3 (BMS (sistema di gestione della batteria), Harman AMP, Riscaldatore sedile e Unità ventilazione (Sedile elettrico), riscaldamento dei sedili posteriori, riscaldamento dei sedili anteriori, RISERVA, motore degli alzacristalli elettrici sinistro, motore degli alzacristalli elettrici destro, SBCM (modulo di controllo della carrozzeria laterale) guida, SBCM (modulo di controllo della carrozzeria laterale) passeggero, DCU senza fili, E-SHIFTER1, RISERVA, MODULO8)

POWER ON

PDC POWER ON (AIR BAG1,A/BAG IND,E-SHIFTER2,CLUSTER,BDC2(controllo del dominio della carrozzeria), MDPS2,MODULO2,MODULO3,MODULO4,RISERVA,IPS14,A/C2,RISERVA,RONDELLA,MODULO7,RISERVA)

INVERTER1

INVERTER

COOLING FAN

ventola di raffreddamento

B+6

CCU (Unità centrale di comunicazione), P/WDW SW, V2L SIG,DOOR SW,VPC, VPC (Controller della piattaforma del veicolo), ICCU (Unità di controllo della carica integrata)

B+1

PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04)

BLOWER

Relè motorino ventilatore condizionatore d'aria

B+2

PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10)

PORTELLONE ELETTRICO

PORTELLONE ELETTRICO

TRAILER1

RIMORCHIO

TRAILER2

RIMORCHIO

A/C1

DATC (Controllo completamente automatico della temperatura)

CHARGER1

CDM (modulo porta di carica)

CHARGER1

Relè di blocco e sblocco del caricabatterie

AMS

AMS (sistema di gestione alternatore)

VPC2

VPC (Controller della piattaforma del veicolo)

VPC3

VPC (Controller della piattaforma del veicolo)

FARO SINISTRO

FARO SINISTRO

FARO DESTRO

FARO DESTRO

RISCALDATO POSTERIORMENTE

Vetro riscaldato posteriore

CHARGER3

VCMS (Sistema di gestione della ricarica del veicolo), ICCU Unità di controllo della ricarica integrata)

SPARE

-

SPARE

-

IG3 1

IG3 FUSE (IG3_8, IG3_9, IG3_10)

SPARE

-

IG3 2

VPC (Controller della piattaforma del veicolo)

IG3 3

ICCU (Unità di controllo della ricarica integrata)

IG3 4

Compressore elettrico

IG3 5

BMS (sistema di gestione batteria)

IG3 6

Invertitore anteriore

IG3 7

VCMS (Sistema di gestione della ricarica del veicolo)

SPARE

-

HORN

HORN Relay

SEGNALE ALLARME ANTIFURTO

B/Alarm Avvisatore acustico, Relè LO_B/Alarm avvisatore acustico

SPARE

-

TERGI PARABREZZA FRT1

Motorino tergicristalli, Relè Basso tergicristalli frontale

TERGILUNOTTO

Motorino tergicristalli posteriore

PRESA DI ALIMENTAZIONE

Power Outlet Relay

SPARE

-

IEB3

IEB (potenziamento elettrico integrato)

SPARE

-

SPARE

-

SPARE

-

SPARE

-

SPARE

-

VPC4

VPC (Controller della piattaforma del veicolo)
