Luce anabbagliante faro (guida a destra)

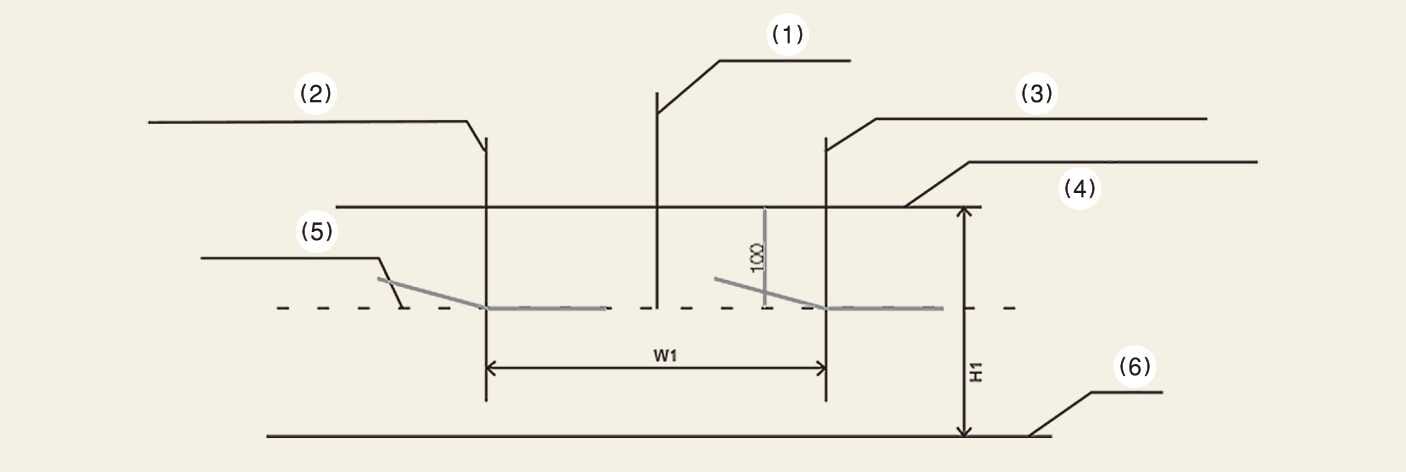

Figura 1. Basato su schermo a 10 m
OSV074066L

  1. Linea verticale del centro della lampadina del faro lato sinistro

  2. Linea di demarcazione

  3. Asse verticale

  4. Linea verticale del centro della lampadina del faro lato destro

  5. Linea orizzontale del centro lampadina faro

  6. Terreno

Funzionamento

  • Accendere le luci anabbaglianti senza conducente a bordo.

  • La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

  • Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.

  • Disinserire il freno di stazionamento e mettere la marcia in N (Folle). Inoltre, se è presente il dispositivo di regolazione dell’assetto dei fari, regolarlo su '0'.
