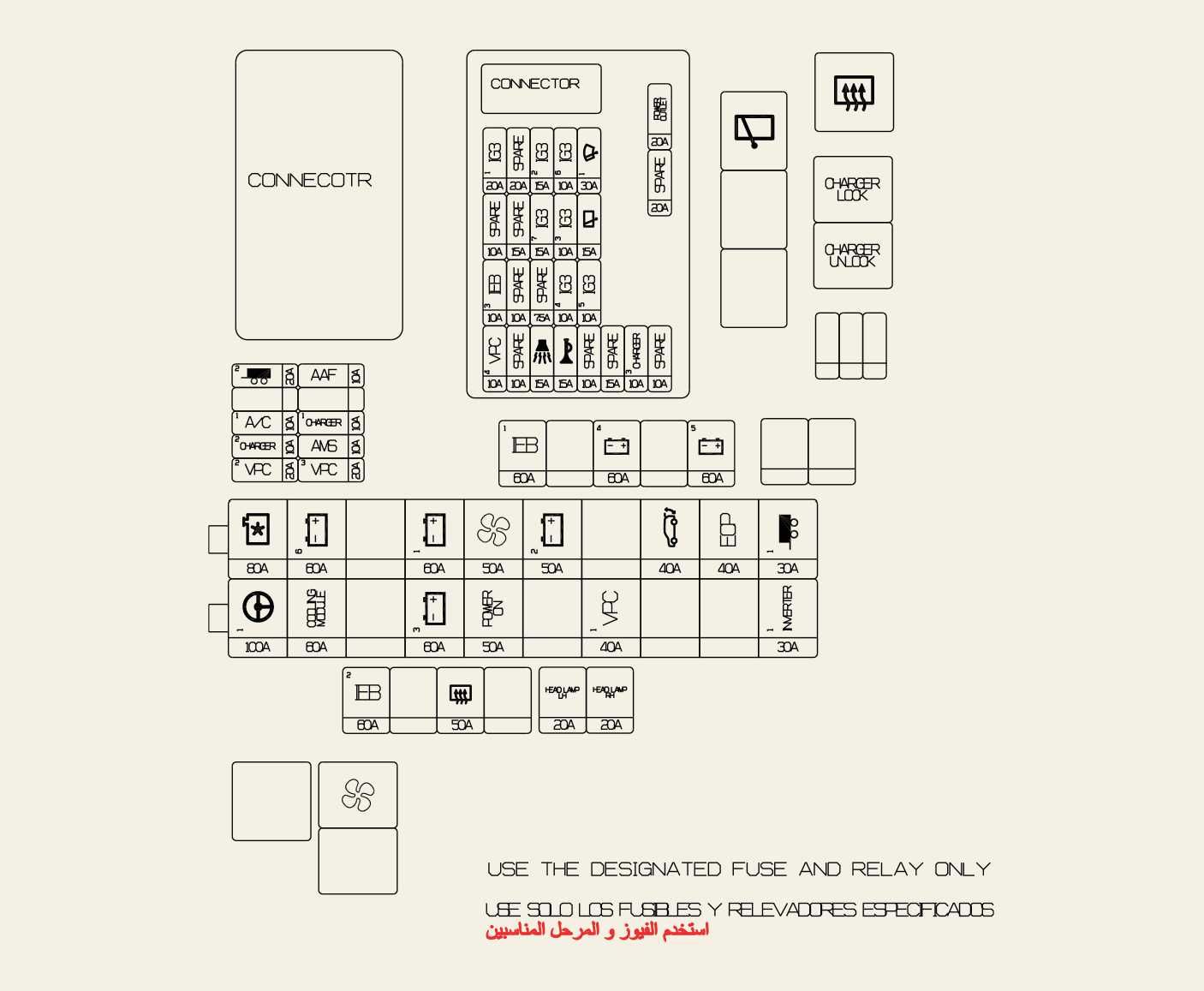

Panel de fusibles del compartimento del motor eléctrico
Circuito (bloque de empalmes P/R)
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
IEB1 |
|
60 A |
IEB (Grupo de presión eléctrico integrado) |
|
B+4 |
|
60 A |
PDC B+4 (IPS13,MULTIMEDIA,MEMORY1,MEMORY2,CCU(Unidad central de comunicación),BDC(Body Domain Controller),BRAKE SWITCH,RESERVE, DOOR LOCK,FS20, TAILGATE OPEN ) |
|
B+5 |
|
60 A |
PDC B+5 (RESERVA,MÓDULO5,AIRBAG2,INVERSOR2(EAWD),MÓDULO6,RESERVA,TECHO SOLAR,RESERVA) |
|
MDPS1 |
|
100 A |
Unidad MDPS (dirección asistida accionada por el motor) |
|
COOLING MODULE |
|
60 A |
MÓDULO DE REFRIGERACIÓN |
|
SPARE |
|
60 A |
- |
|
B+3 |
|
60 A |
PDC B+3 (BMS (Sistema de gestión de la batería),Harman AMP,Unidad de calefacción y ventilación del asiento (asiento eléctrico),Calefacción del asiento trasero,Calefacción del asiento delantero,RESERVA,Motor de la ventanilla eléctrica izquierda,Motor de la ventanilla eléctrica derecha,SBCM(Módulo de control lateral de la carrocería) del conductor,SBCM(Módulo de control lateral de la carrocería) del pasajero,DCU inalámbrico,E-SHIFTER1,RESERVA,MODULE8) |
|
POWER ON |
|
50 A |
PDC POWER ON (AIR BAG1,A/BAG IND,E-SHIFTER2,TABLERO,BDC2(Body Domain Controller),MDPS2,MODULE2,MODULE3,MODULE4,RESERVE,IPS14,A/C2,RESERVA,LIMPIAPARABRISAS,MODULO7,RESERVA) |
|
INVERTER1 |
|
30 A |
INVERTER |
|
COOLING FAN |
|
80 A |
Ventilador refrigerante |
|
B+6 |
|
60 A |
CCU (Unidad central de comunicación), P/WDW SW, V2L SIG,PUERTA SW,VPC (Controlador de la plataforma del Vehículo), ICCU (Unidad de control de carga integrada) |
|
B+1 |
|
60 A |
PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04) |
|
BLOWER |
|
50 A |
Relé del motor del ventilador del aire acondicionado |
|
B+2 |
|
50 A |
PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10) |
|
POWER TAILGATE |
|
40 A |
POWER TAILGATE |
|
TRAILER1 |
|
30 A |
TRAILER |
|
TRAILER2 |
|
20 A |
TRAILER |
|
AAF |
|
10 A |
Avería de aleta de aire |
|
A/C1 |
|
10 A |
DATC (Control automático dual de la temperatura) |
|
CHARGER1 |
|
10 A |
CDM (Módulo de la puerta de carga) |
|
CHARGER1 |
|
10 A |
Relé de bloqueo y desbloqueo de carga |
|
AMS |
|
10 A |
AMS (Sistema de gestión del alternador) |
|
VPC2 |
|
20 A |
VPC (Controlador de la plataforma del vehículo) |
|
VPC3 |
|
20 A |
VPC (Controlador de la plataforma del vehículo) |
|
HEAD LAMP LH |
|
20 A |
HEAD LAMP LH |
|
HEAD LAMP RH |
|
20 A |
HEAD LAMP RH |
|
IEB2 |
|
60 A |
IEB (Grupo de presión eléctrico integrado) |
|
REAR HEATED |
|
50 A |
Cristal calefactado trasero |
|
CHARGER3 |
|
10 A |
VCMS (Sistema de gestión de la carga del vehículo), ICCU (Unidad de control de carga integrada) |
|
SPARE |
|
15 A |
- |
|
SPARE |
|
10 A |
- |
|
IG3 1 |
|
20 A |
IG3 FUSE (IG3_8, IG3_9, IG3_10) |
|
SPARE |
|
20 A |
- |
|
IG3 2 |
|
15 A |
VPC (Controlador de la plataforma del vehículo) |
|
IG3 3 |
|
10 A |
ICCU (Unidad de control de carga integrada) |
|
IG3 4 |
|
10 A |
Compresor eléctrico |
|
IG3 5 |
|
10 A |
BMS (Sistema de gestión de la batería) |
|
IG3 6 |
|
10 A |
Inversor delantero |
|
IG3 7 |
|
15 A |
VCMS (Sistema de gestión de carga de vehículos) |
|
SPARE |
|
10 A |
- |
|
HORN |
|
15 A |
HORN Relay |
|
B/ALARM HORN |
|
15 A |
B/Bocina de alarma, relé LO_B/Bocina de alarma |
|
SPARE |
|
15 A |
- |
|
WIPER FRT1 |
|
30 A |
Motor del limpiaparabrisas, Relé de la parte inferior del limpiaparabrisas delantero |
|
WIPER RR |
|
15 A |
Motor del limpiaparabrisas trasero |
|
POWER OUTLET |
|
20 A |
Power Outlet Relay |
|
SPARE |
|
20 A |
- |
|
IEB3 |
|
10 A |
IEB (Grupo de presión eléctrico integrado) |
|
SPARE |
|
10 A |
- |
|
SPARE |
|
15 A |
- |
|
SPARE |
|
7,5 A |
- |
|
SPARE |
|
10 A |
- |
|
SPARE |
|
10 A |
- |
|
VPC4 |
|
10 A |
VPC (Controlador de la plataforma del vehículo) |
Bloque PCB
|
Nombre del fusible |
Relé |
Circuito protegido |
|---|---|---|
|
Long Term Load Latch Relay |
5P |
Carga a largo plazo |
|
DOOR LOCK |
5P |
Actuador del bloqueo de la puerta |
|
DOOR UNLOCK |
5P |
Actuador de desbloqueo de la puerta |
|
DEAD LOCK |
5P |
Actuador del interbloqueo |
|
MAIN RELAY |
6P |
Relé IG3 |
|
HORN |
5P |
HORN |
|
B/ALARM HORN |
5P |
B/Bocina de alarma |
|
WIPER |
6P |
Relé del fusible del limpiaparabrisas |
|
WIPER LO |
5P |
Relé de la parte inferior del limpiaparabrisas |
|
WIPER HI |
5P |
Relé de la parte superior del limpiaparabrisas |
|
POWER ON |
6P |
Encendido |
|
ACC |
6P |
ACC |
Relé
|
Nombre del relé |
Símbolo |
TYPE |
|---|---|---|
|
REAR HEATED |
|
MINI |
|
CHARGER LOCK |
|
MICRO |
|
CHARGER UNLOCK |
|
MINI |
|
WIPER RR |
|
MICRO |
|
BLOWER |
|
MICRO |
