Vérification de l’état de charge

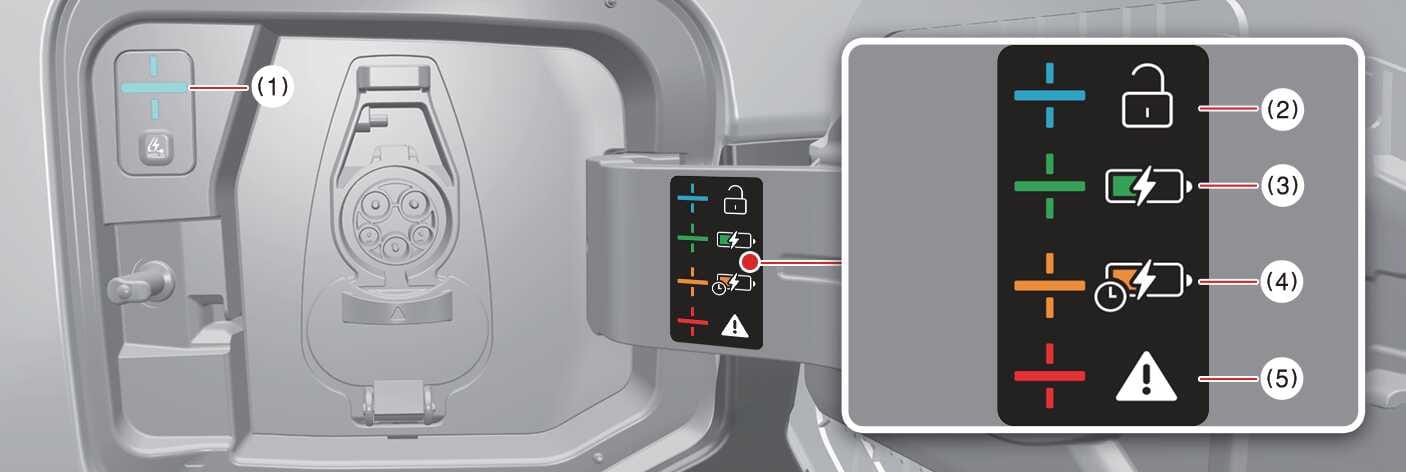

OSVQ014137

  1. Témoin d’indicateur de charge

  2. Veille/Déverrouillage

  3. Début de la charge/charge en cours

  4. Charge programmée

  5. Erreur de charge

Le niveau de charge peut être contrôlé depuis l’extérieur du véhicule lors de la charge de la batterie haute tension.

Couleur

Heure

Remarques

Ciel bleu

En continu

Le témoin lumineux s’allume en continu lorsque la trappe de charge est ouverte ou lorsque le véhicule est en mode veille.

Clignote

Le témoin lumineux clignote lorsque le connecteur de charge est connecté et que le véhicule communique avec le chargeur.

Vert

En continu

Le témoin lumineux s’allume en continu lorsque le niveau de charge atteint 100 %.

Clignote

Le témoin lumineux clignote lorsque la charge est en cours.

Le témoin lumineux clignote plus lentement lorsque le niveau de charge du véhicule augmente.

Orange

En continu

Le témoin lumineux s’allume en continu lorsque la charge programmée est réglée.

Rouge

Clignote

Le témoin lumineux clignote en cas de problème empêchant la charge en raison d’un problème avec le véhicule ou le chargeur.

La charge peut échouer dans les circonstances suivantes :

  • Le rapport n’est pas en position P (Stationnement)

  • En cas de problème avec le système de charge interne du véhicule.

  • Lorsque la température interne de la batterie du véhicule est excessivement élevée.

  • Lorsque la température du chargeur externe est excessivement élevée ou basse.

  • Lorsque la tension du chargeur externe est trop élevée ou trop faible.

  • Lorsque le câble du chargeur externe n’est pas correctement raccordé.

REMARQUE

  • Afin d’éviter l’éblouissement du conducteur, la luminosité du témoin d’état de la charge peut être plus faible la nuit que le jour.

  • Si la fonction V2L n'est pas utilisée comme spécifié dans le manuel, le témoin d'état de la charge peut clignoter en rouge.
