Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

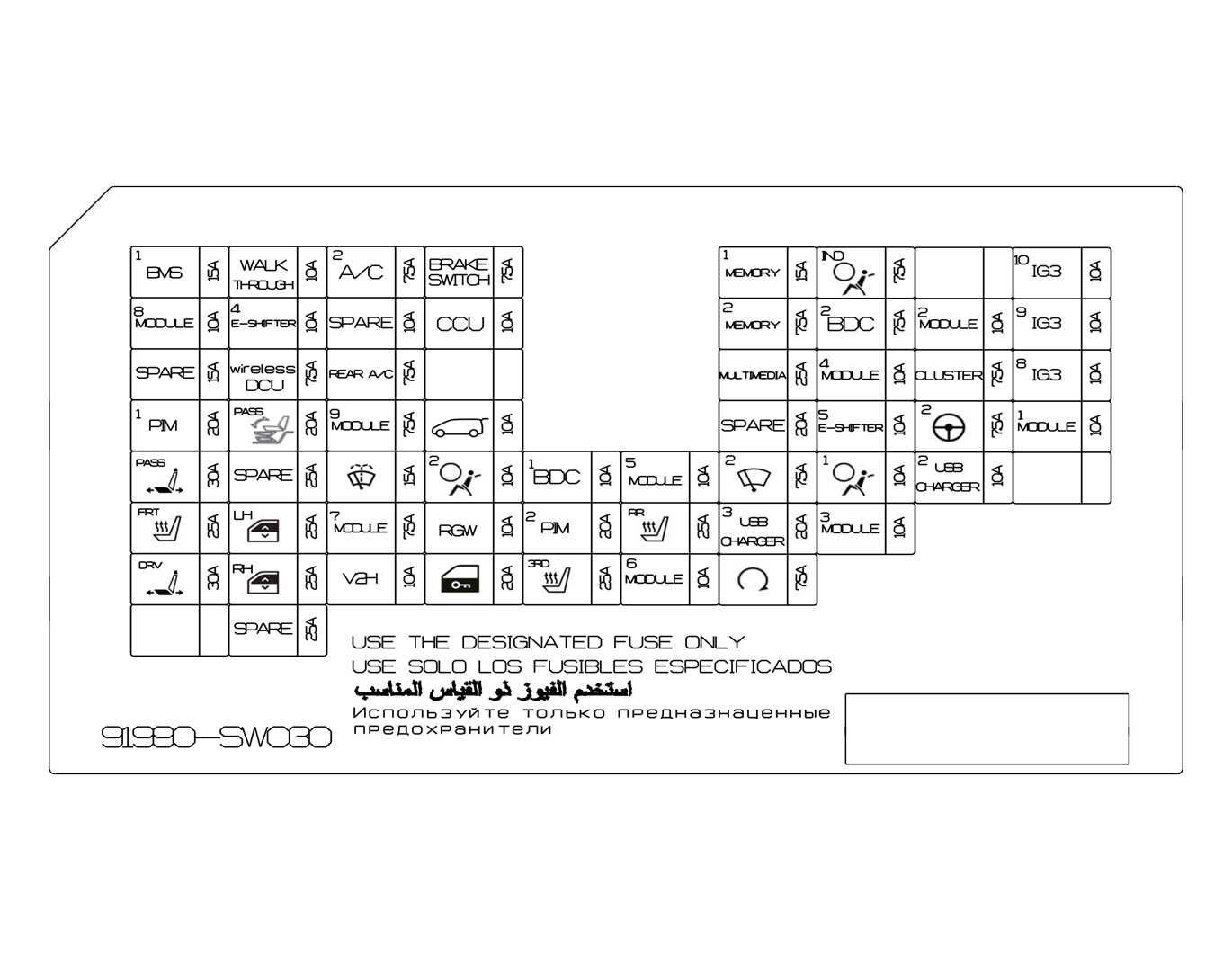

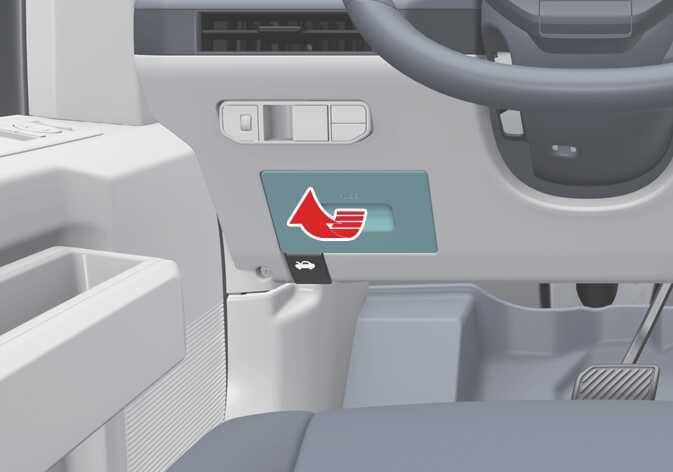

Sicherungskasten auf der Fahrerseite


OSW075006

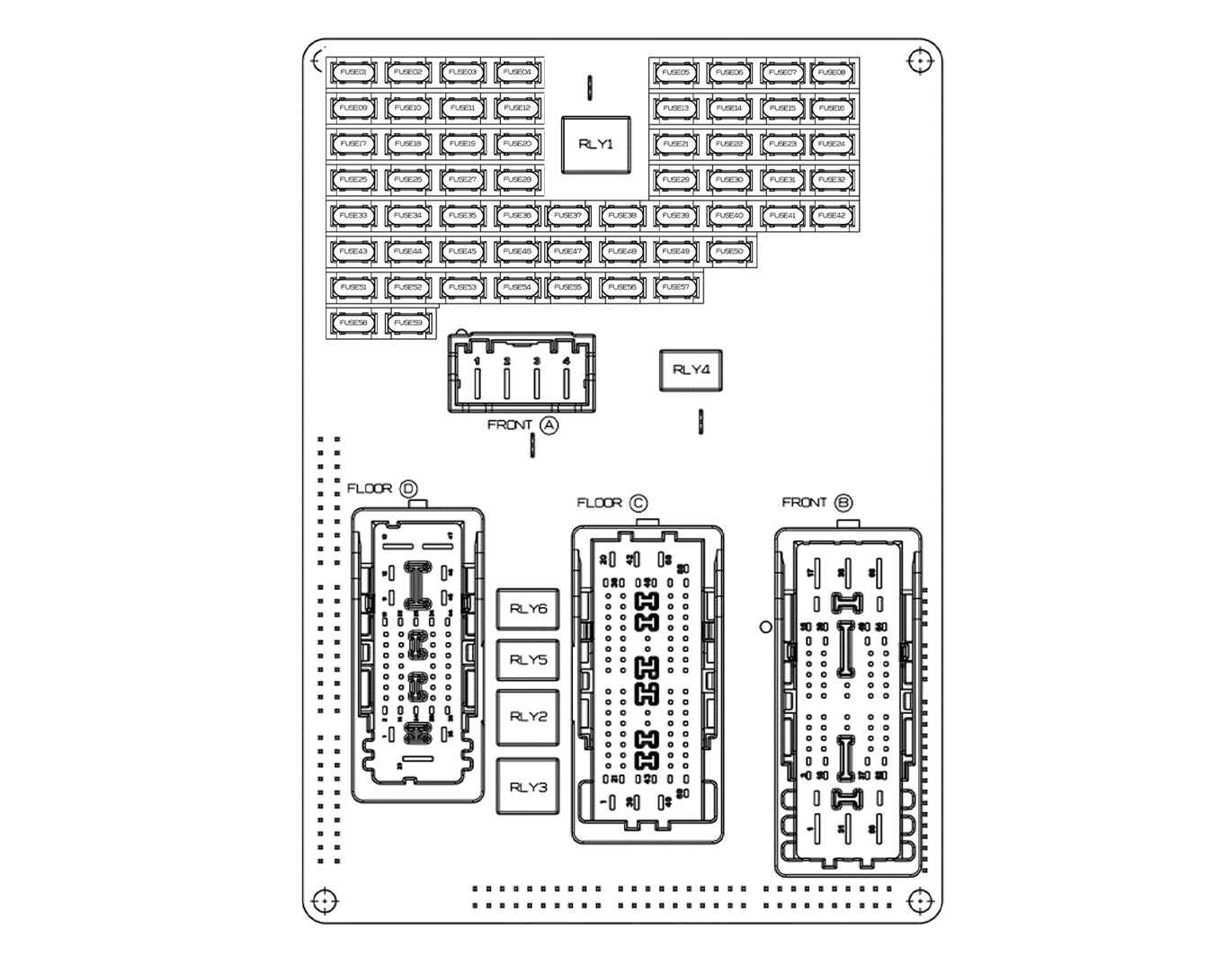

PDC-Verteilerblock


Bezeichnung der Sicherung	Position	Nennwert der Sicherung
BMS	FS01	MICRO 15A
WALK THROUGH	FS02	MICRO 10 A
SPARE	FS02	MICRO 10 A
A/C	FS03	MICRO 7,5 A
BRAKE SWITCH	FS04	MICRO 7,5 A
MEMORY	FS05	MICRO 15A
A/BAG IND	FS06	MICRO 7,5 A
RESERVE	FS07
IG3	FS08	MICRO 10 A
MODULE	FS09	MICRO 10 A
E-SHIFTER	FS10	MICRO 10 A
IG2	FS11	MICRO 10 A
SPARE	FS11	MICRO 10 A
CCU	FS12	MICRO 10 A
MEMORY	FS13	MICRO 7,5 A
BDC	FS14	MICRO 7,5 A
MODULE	FS15	MICRO 10 A
IG3	FS16	MICRO 10 A
B+	FS17	MICRO 15A
SPARE	FS17	MICRO 15A
wireless DCU	FS18	MICRO 7,5 A
REAR A/C	FS19	MICRO 7,5 A
RESERVE	FS20
MULTIMEDIA	FS21	MICRO 25 A
MODULE	FS22	MICRO 10 A
CLUSTER	FS23	MICRO 7,5 A
IG3	FS24	MICRO 10 A
PIM	FS25	MICRO 20 A
SPARE	FS25	MICRO 20 A
SEAT FOLDING PASS	FS26	MICRO 20 A
SPARE	FS26	MICRO 20 A
MODULE	FS27	MICRO 7,5 A
SPARE	FS27	MICRO 7,5 A
TAILGATE OPEN	FS28	MICRO 10 A
SUNROOF	FS29	MICRO 20 A
SPARE	FS29	MICRO 20 A
E-SHIFTER	FS30	MICRO 10 A
MDPS	FS31	MICRO 7,5 A
MODULE	FS32	MICRO 10 A
P/SEAT PASS	FS33	MICRO 30 A
S/HEATER RR LH	FS34	MICRO 25 A
SPARE	FS34	MICRO 25 A
WASHER	FS35	MICRO 15A
AIR BAG	FS36	MICRO 10 A
BDC	FS37	MICRO 10 A
MODULE	FS38	MICRO 10 A
WIPER FRT	FS39	MICRO 7,5 A
AIR BAG	FS40	MICRO 10 A
USB CHARGER	FS41	MICRO 10 A
RESERVE	FS42
S/HEATER FRT	FS43	MICRO 25 A
P/WINDOW LH	FS44	MICRO 25 A
MODULE	FS45	MICRO 7,5 A
RGW	FS46	MICRO 10 A
SPARE	FS46	MICRO 10 A
PIM	FS47	MICRO 20 A
SPARE	FS47	MICRO 20 A
S/HEATER RR	FS48	MICRO 25 A
USB CHARGER	FS49	MICRO 20 A
MODULE	FS50	MICRO 10 A
P/SEAT DRV	FS51	MICRO 30 A
P/WINDOW RH	FS52	MICRO 25 A
SPARE	FS53	MICRO 10 A
V2H	FS53	MICRO 10 A
DOOR LOCK	FS54	MICRO 20 A
3rd_S/HEATER	FS55	MICRO 25 A
MODULE	FS56	MICRO 10 A
START	FS57	MICRO 7,5 A
RESERVE	FS58
S/HEATER RR RH	FS59	MICRO 25 A
SPARE	FS59	MICRO 25 A

1. MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

Relais

In der folgenden Tabelle finden Sie den Relaistyp.


Bezeichnung der Sicherung	Position	Nennwert der Sicherung
LongTermLoadLatchRelay	RLY1	PCB 5P
DOOR LOCK	RLY2	PCB 5P
DOOR UNLOCK	RLY3	PCB 5P
RESERVE	RLY4	PCB 5P
RESERVE	RLY5	PCB 5P
START INHIBIT RLY	RLY6	PCB 5P
TWO TURN UNLOCK / CHARGE DR UNLOCK	RLY7	PCB 5P
TAILGATE OPEN	RLY8	PCB 4P

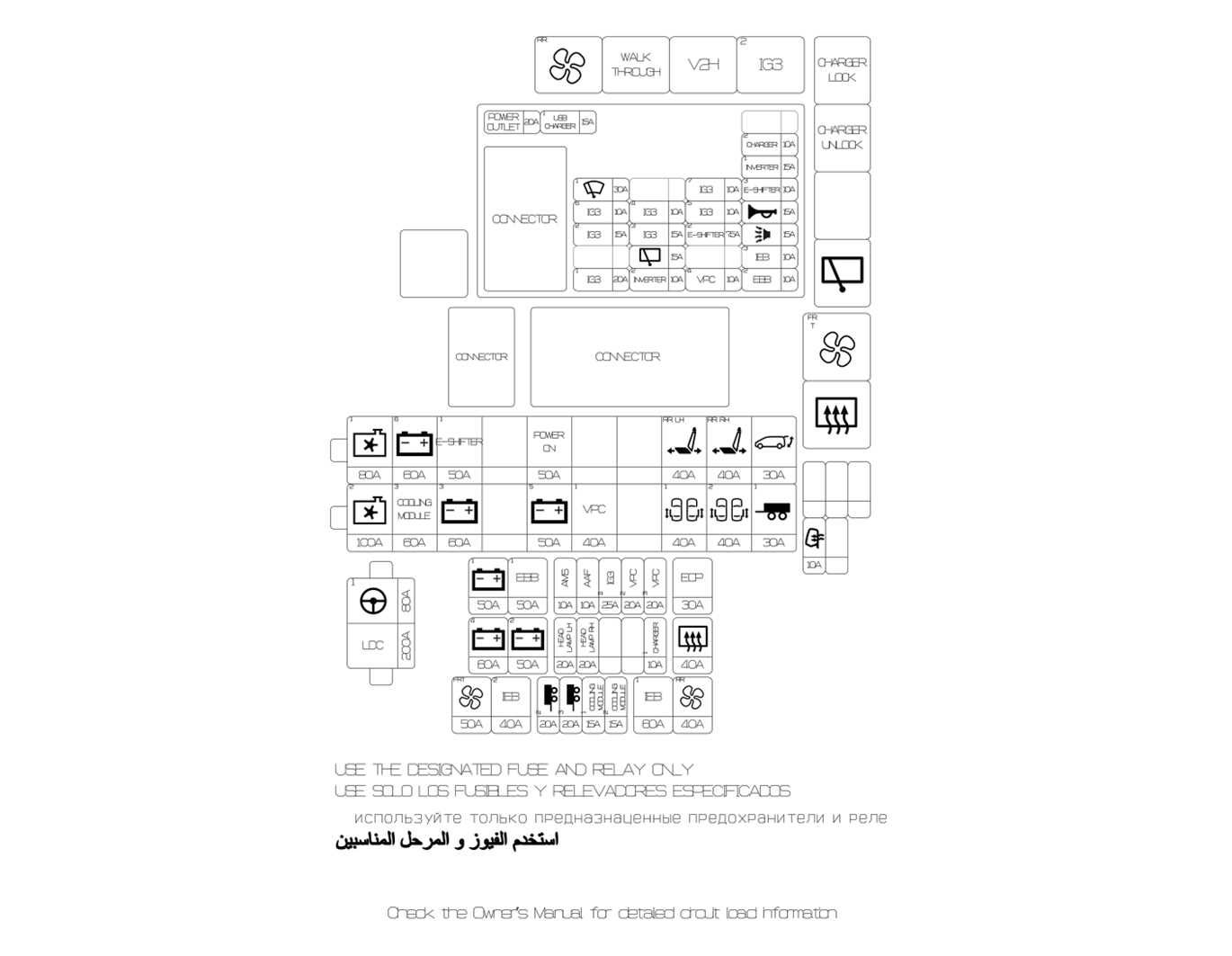

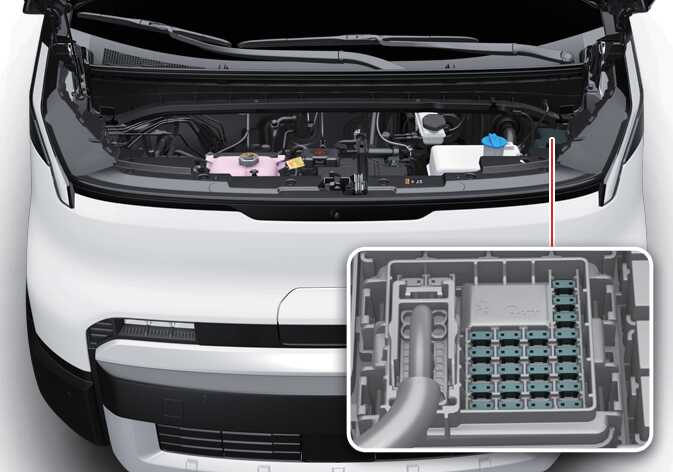

Sicherungskasten im Motorraum


OSW075014

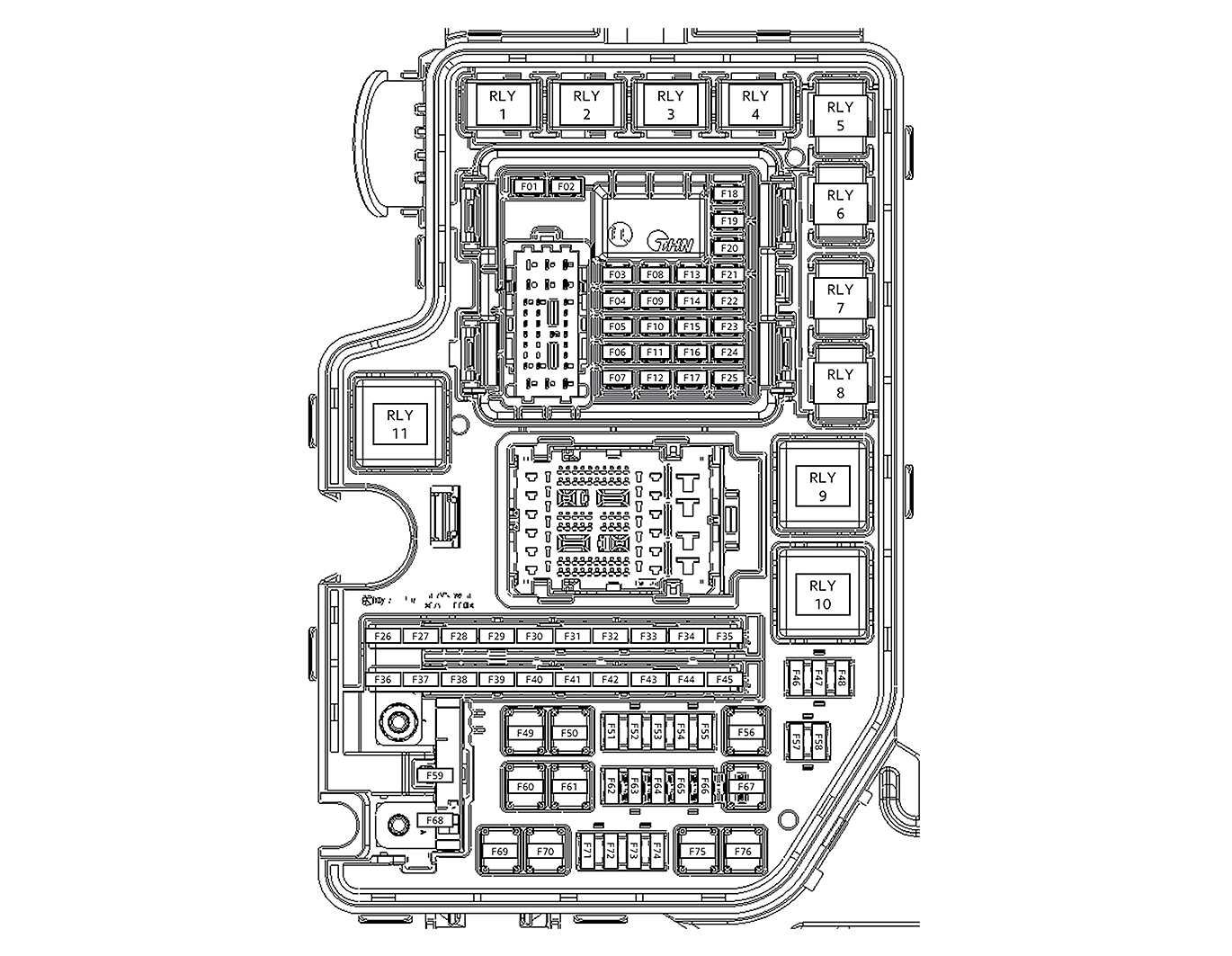

Stromkreis (P/R-Verteilerblock)


Bezeichnung der Sicherung	Position	Nennwert der Sicherung
POWER OUTLET	F01	MICRO 20 A
USB CHARGER	F02	MICRO 15A
WIPER FRT	F03	MICRO 30 A
IG3	F04	MICRO 10 A
IG3	F05	MICRO 15A
RESERVE	F06	MICRO 20 A
IG3	F07	MICRO 20 A
RESERVE	F08
IG3	F09	MICRO 10 A
IG3	F10	MICRO 15A
WIPER RR	F11	MICRO 15A
INVERTER	F12	MICRO 10 A
IG3	F13	MICRO 10 A
IG3	F14	MICRO 10 A
E-SHIFTER	F15	MICRO 7,5 A
RESERVE	F16
VPC	F17	MICRO 10 A
RESERVE	F18
CHARGER	F19	MICRO 10 A
INVERTER	F20	MICRO 15A
E-SHIFTER	F21	MICRO 10 A
HORN	F22	MICRO 15A
B/ALARM HORN	F23	MICRO 15A
IEB	F24	MICRO 10 A
EBB	F25	MICRO 10 A
COOLING FAN	F26	MULTI 80 A
B+	F27	MULTI 60 A
E-SHIFTER	F28	MULTI 50 A
SPARE	F29	MULTI 50 A
POWER ON	F30	MULTI 50 A
SPARE	F31	MULTI 50 A
SPARE	F32	MULTI 40 A
P/SEAT RR LH	F33	MULTI 40 A
P/SEAT RR RH	F34	MULTI 40 A
POWER TAILGATE	F35	MULTI 30 A
COOLING FAN	F36	MULTI 100 A
COOLING MODULE	F37	MULTI 60 A
B+	F38	MULTI 60 A
SPARE	F39	MULTI 60 A
B+	F40	MULTI 50 A
VPC	F41	MULTI 40 A
SPARE	F42	MULTI 40 A
PSD	F43	MULTI 40 A
PSD	F44	MULTI 40 A
TRAILER	F45	MULTI 30 A
RESERVE	F46
RESERVE	F47
RESERVE	F48
B+	F49	S/B LP 50 A
EBB	F50	S/B LP 50 A
AMS	F51	MICRO 10 A
AAF	F52	MICRO 10 A
IG3	F53	MICRO 25 A
VPC	F54	MICRO 20 A
VPC	F55	MICRO 20 A
EOP	F56	S/B LP 30 A
HEATED MIRROR	F57	MICRO 10 A
RESERVE	F58
MDPS	F59	MULTI 80 A
B+	F60	S/B LP 60 A
B+	F61	S/B LP 50 A
HEAD LAMP LH	F62	MICRO 20 A
HEAD LAMP RH	F63	MICRO 20 A
RESERVE	F64
RESERVE	F65
CHARGER	F66	MICRO 10 A
REAR HEATED	F67	S/B LP 40 A
LDC	F68	MULTI 200 A
BLOWER	F69	S/B LP 50 A
IEB	F70	S/B LP 40 A
TRAILER	F71	MICRO 20 A
TRAILER	F72	MICRO 20 A
COOLING MODULE	F73	MICRO 15A
COOLING MODULE	F74	MICRO 15A
IEB	F75	S/B LP 60 A
BLOWER RR	F76	S/B LP 40 A

1. MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

Relais

In der folgenden Tabelle finden Sie den Relaistyp.


Bezeichnung der Sicherung	Position	Nennwert der Sicherung
BLOWER	RLY1	H/C MICRO 4P
WALK THROUGH	RLY2	H/C MICRO 4P
V2H	RLY3	H/C MICRO 4P
IG3	RLY4	H/C MICRO 4P
CHARGER LOCK	RLY5	H/C MICRO 5P
CHARGER UNLOCK	RLY6	H/C MICRO 5P
RESERVE	RLY7
WIPER RR	RLY8	H/C MICRO 5P
BLOWER	RLY9	3725 MINI 4P
REAR HEATED	RLY10	3725 MINI 4P
RESERVE	RLY11

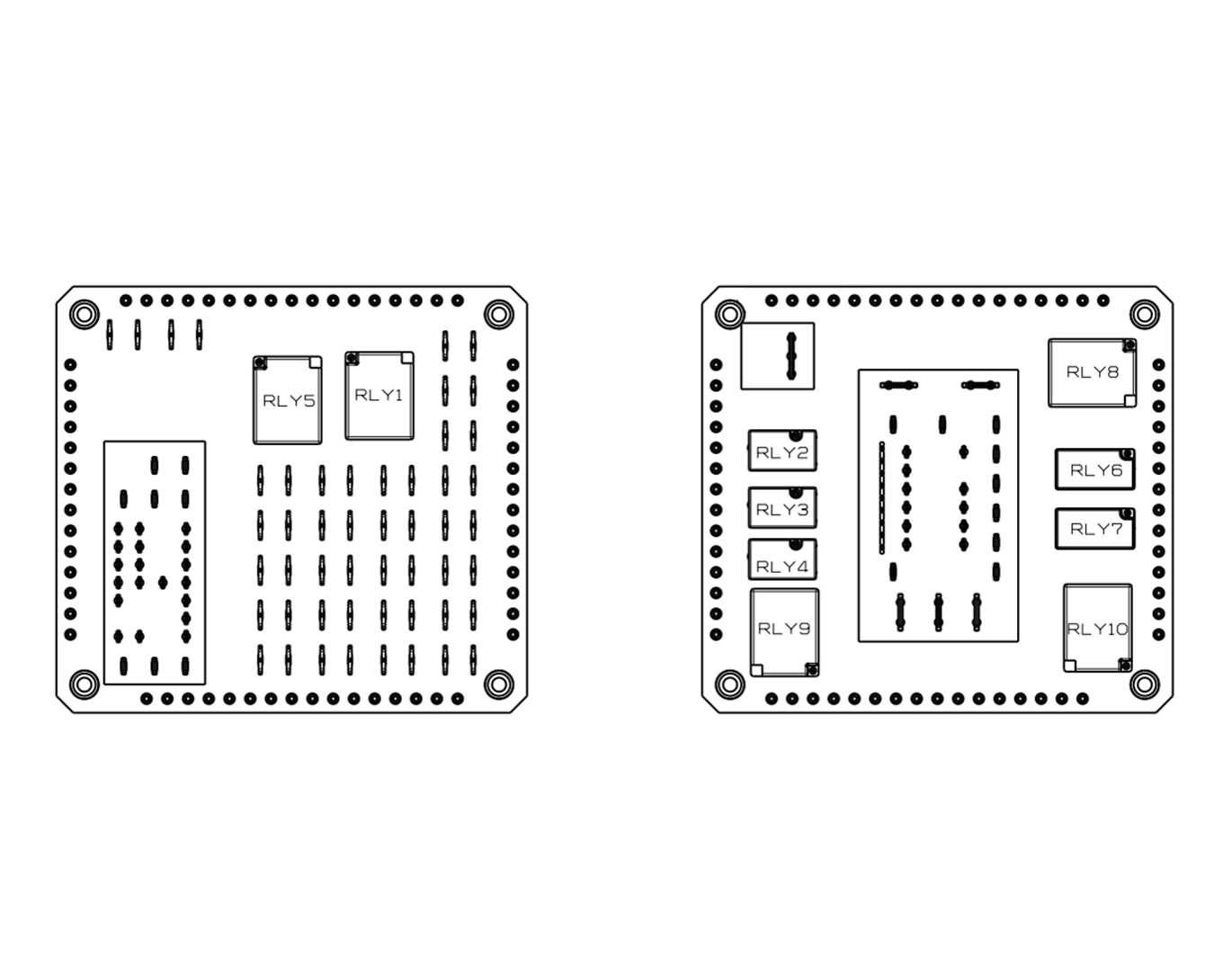

PCB Relay


Bezeichnung der Sicherung	Position	Nennwert der Sicherung
IG3	RLY1	PCB 6P
RESERVE	RLY2	PCB 5P
HORN	RLY3	PCB 5P
B/ALARM HORN	RLY4	PCB 5P
WIPER FRT	RLY5	PCB 6P
WIPER FRT LO	RLY6	PCB 5P
WIPER FRT HI	RLY7	PCB 5P
RESERVE	RLY8	PCB 6P
POWER ON	RLY9	PCB 6P
ACC	RLY10	PCB 6P
