Biztosíték-/relétáblák ismertetése
A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.
Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

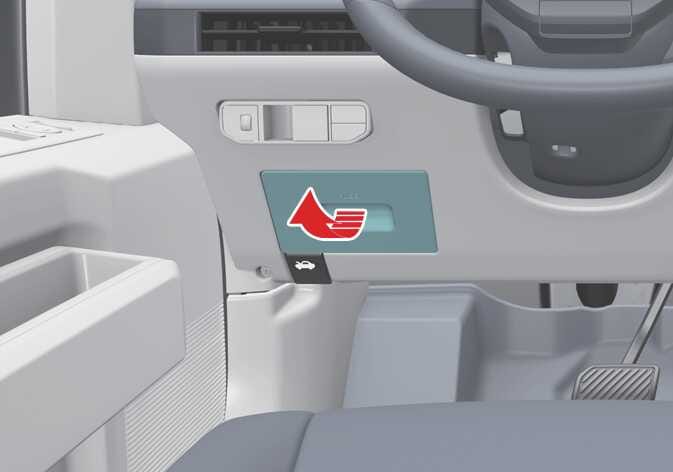

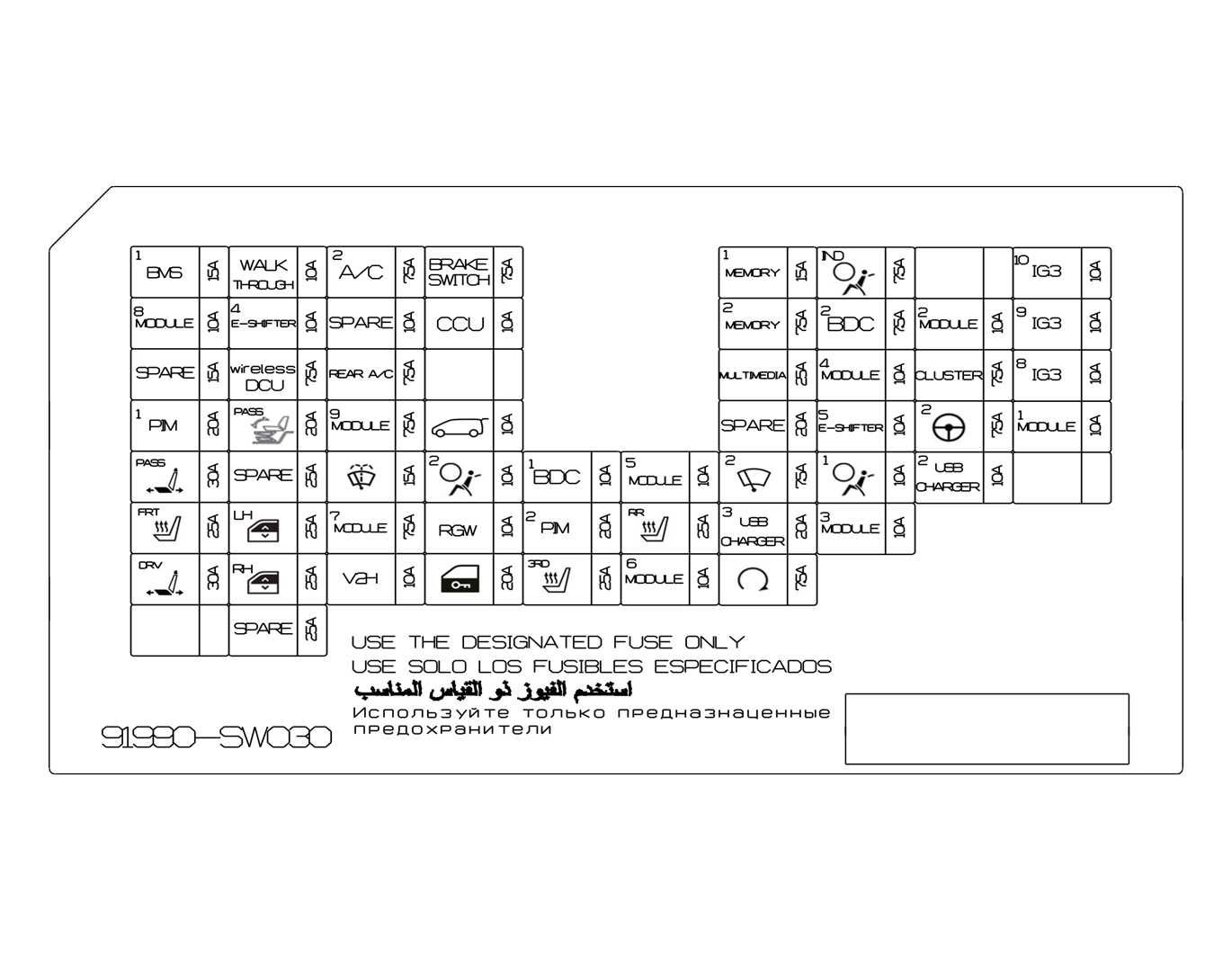

Vezető oldali biztosítéktábla
 OSW075006 |
|
Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
BMS |
FS01 |
MICRO 15A |
|
WALK THROUGH |
FS02 |
MICRO 10A |
|
SPARE |
FS02 |
MICRO 10A |
|
A/C |
FS03 |
MICRO 7,5A |
|
BRAKE SWITCH |
FS04 |
MICRO 7,5A |
|
MEMORY |
FS05 |
MICRO 15A |
|
A/BAG IND |
FS06 |
MICRO 7,5A |
|
RESERVE |
FS07 |
|
|
IG3 |
FS08 |
MICRO 10A |
|
MODULE |
FS09 |
MICRO 10A |
|
E-SHIFTER |
FS10 |
MICRO 10A |
|
IG2 |
FS11 |
MICRO 10A |
|
SPARE |
FS11 |
MICRO 10A |
|
CCU |
FS12 |
MICRO 10A |
|
MEMORY |
FS13 |
MICRO 7,5A |
|
BDC |
FS14 |
MICRO 7,5A |
|
MODULE |
FS15 |
MICRO 10A |
|
IG3 |
FS16 |
MICRO 10A |
|
B+ |
FS17 |
MICRO 15A |
|
SPARE |
FS17 |
MICRO 15A |
|
Wireless DCU |
FS18 |
MICRO 7,5A |
|
REAR A/C |
FS19 |
MICRO 7,5A |
|
RESERVE |
FS20 |
|
|
MULTIMEDIA |
FS21 |
MICRO 25A |
|
MODULE |
FS22 |
MICRO 10A |
|
CLUSTER |
FS23 |
MICRO 7,5A |
|
IG3 |
FS24 |
MICRO 10A |
|
PIM |
FS25 |
MICRO 20A |
|
SPARE |
FS25 |
MICRO 20A |
|
SEAT FOLDING PASS |
FS26 |
MICRO 20A |
|
SPARE |
FS26 |
MICRO 20A |
|
MODULE |
FS27 |
MICRO 7,5A |
|
SPARE |
FS27 |
MICRO 7,5A |
|
TAILGATE OPEN |
FS28 |
MICRO 10A |
|
SUNROOF |
FS29 |
MICRO 20A |
|
SPARE |
FS29 |
MICRO 20A |
|
E-SHIFTER |
FS30 |
MICRO 10A |
|
MDPS |
FS31 |
MICRO 7,5A |
|
MODULE |
FS32 |
MICRO 10A |
|
P/SEAT PASS |
FS33 |
MICRO 30A |
|
S/HEATER RR LH |
FS34 |
MICRO 25A |
|
SPARE |
FS34 |
MICRO 25A |
|
WASHER |
FS35 |
MICRO 15A |
|
AIR BAG |
FS36 |
MICRO 10A |
|
BDC |
FS37 |
MICRO 10A |
|
MODULE |
FS38 |
MICRO 10A |
|
WIPER FRT |
FS39 |
MICRO 7,5A |
|
AIR BAG |
FS40 |
MICRO 10A |
|
USB CHARGER |
FS41 |
MICRO 10A |
|
RESERVE |
FS42 |
|
|
S/HEATER FRT |
FS43 |
MICRO 25A |
|
P/WINDOW LH |
FS44 |
MICRO 25A |
|
MODULE |
FS45 |
MICRO 7,5A |
|
RGW |
FS46 |
MICRO 10A |
|
SPARE |
FS46 |
MICRO 10A |
|
PIM |
FS47 |
MICRO 20A |
|
SPARE |
FS47 |
MICRO 20A |
|
S/HEATER RR |
FS48 |
MICRO 25A |
|
USB CHARGER |
FS49 |
MICRO 20A |
|
MODULE |
FS50 |
MICRO 10A |
|
P/SEAT DRV |
FS51 |
MICRO 30A |
|
P/WINDOW RH |
FS52 |
MICRO 25A |
|
SPARE |
FS53 |
MICRO 10A |
|
V2H |
FS53 |
MICRO 10A |
|
DOOR LOCK |
FS54 |
MICRO 20A |
|
3rd_S/HEATER |
FS55 |
MICRO 25A |
|
MODULE |
FS56 |
MICRO 10A |
|
START |
FS57 |
MICRO 7,5A |
|
RESERVE |
FS58 |
|
|
S/HEATER RR RH |
FS59 |
MICRO 25A |
|
SPARE |
FS59 |
MICRO 25A |
1. Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

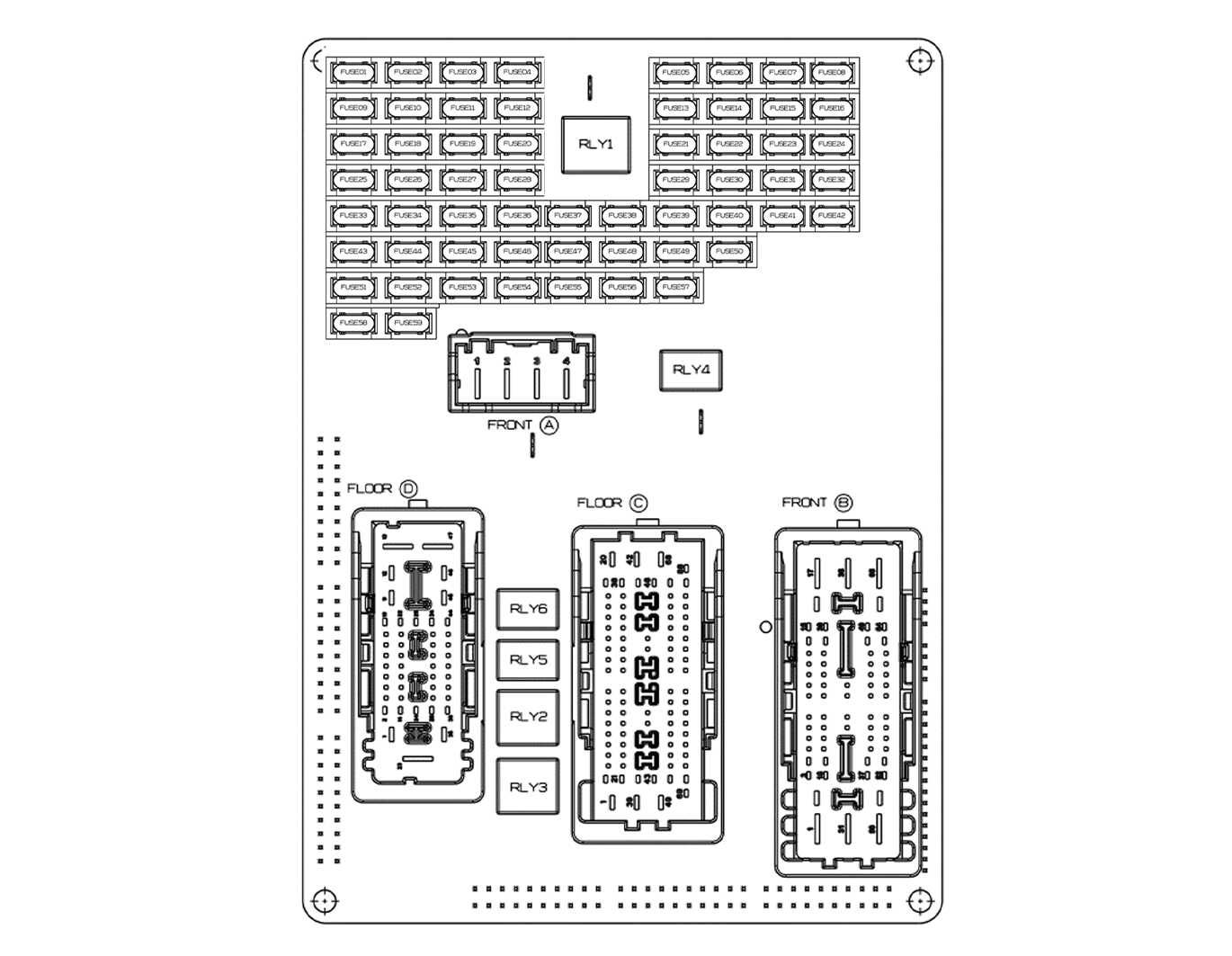

A relétípushoz lásd a következő táblázatot.
|
Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
LongTermLoadLatchRelay |
RLY1 |
PCB 5P |
|
DOOR LOCK |
RLY2 |
PCB 5P |
|
DOOR UNLOCK |
RLY3 |
PCB 5P |
|
RESERVE |
RLY4 |
PCB 5P |
|
RESERVE |
RLY5 |
PCB 5P |
|
START INHIBIT RLY |
RLY6 |
PCB 5P |
|
TWO TURN UNLOCK / CHARGE DR UNLOCK |
RLY7 |
PCB 5P |
|
TAILGATE OPEN |
RLY8 |
PCB 4P |

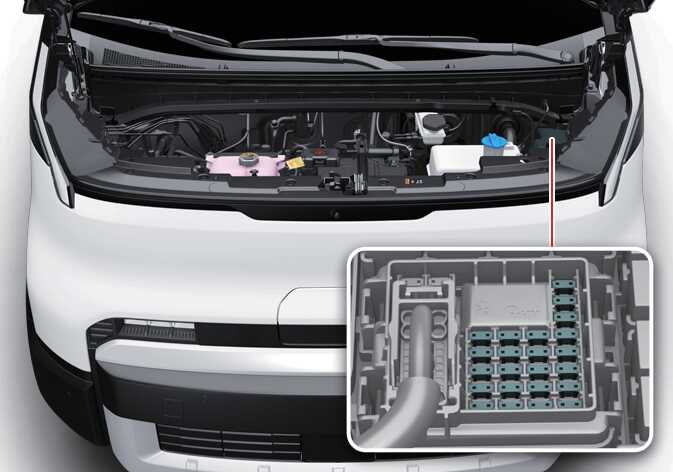

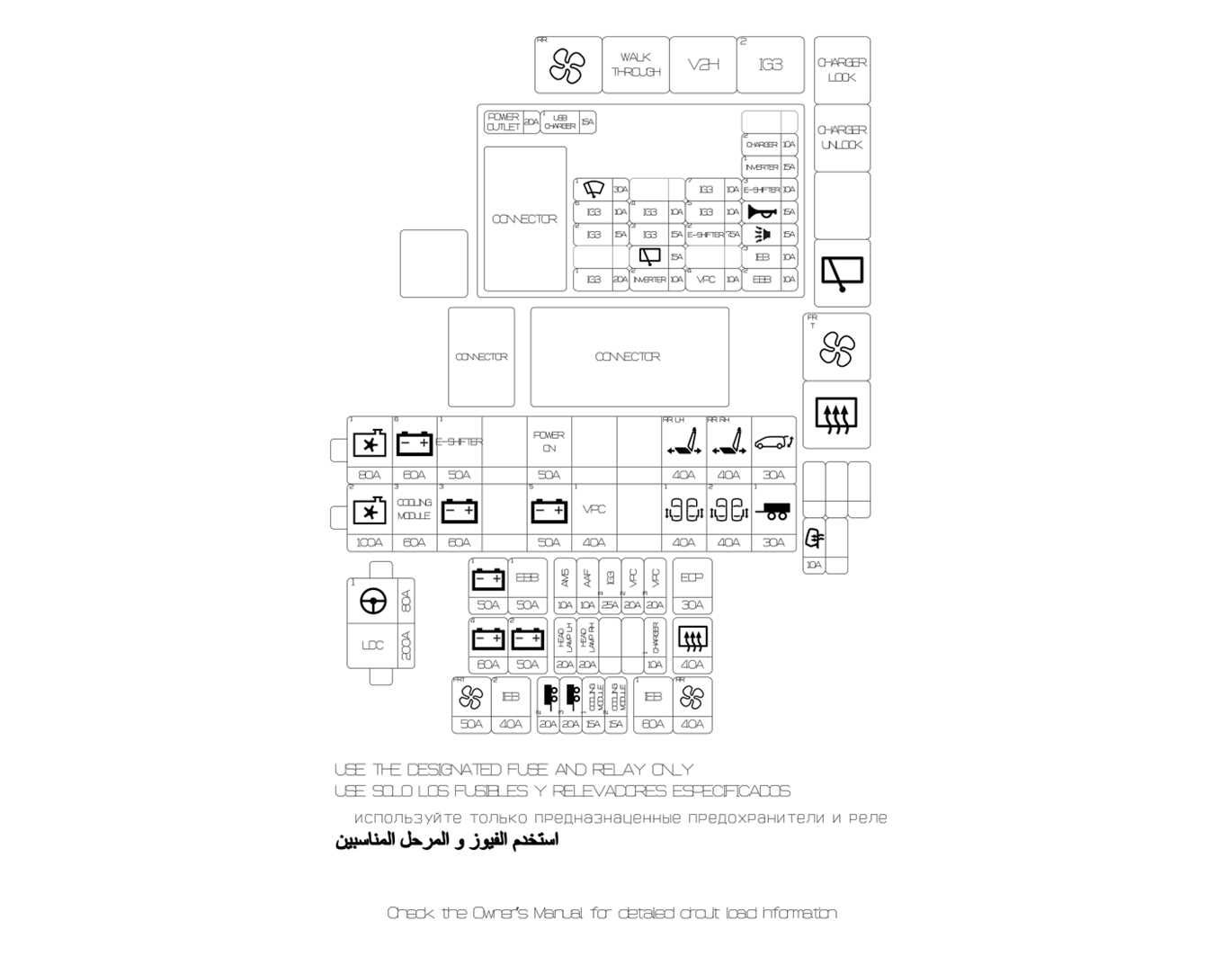

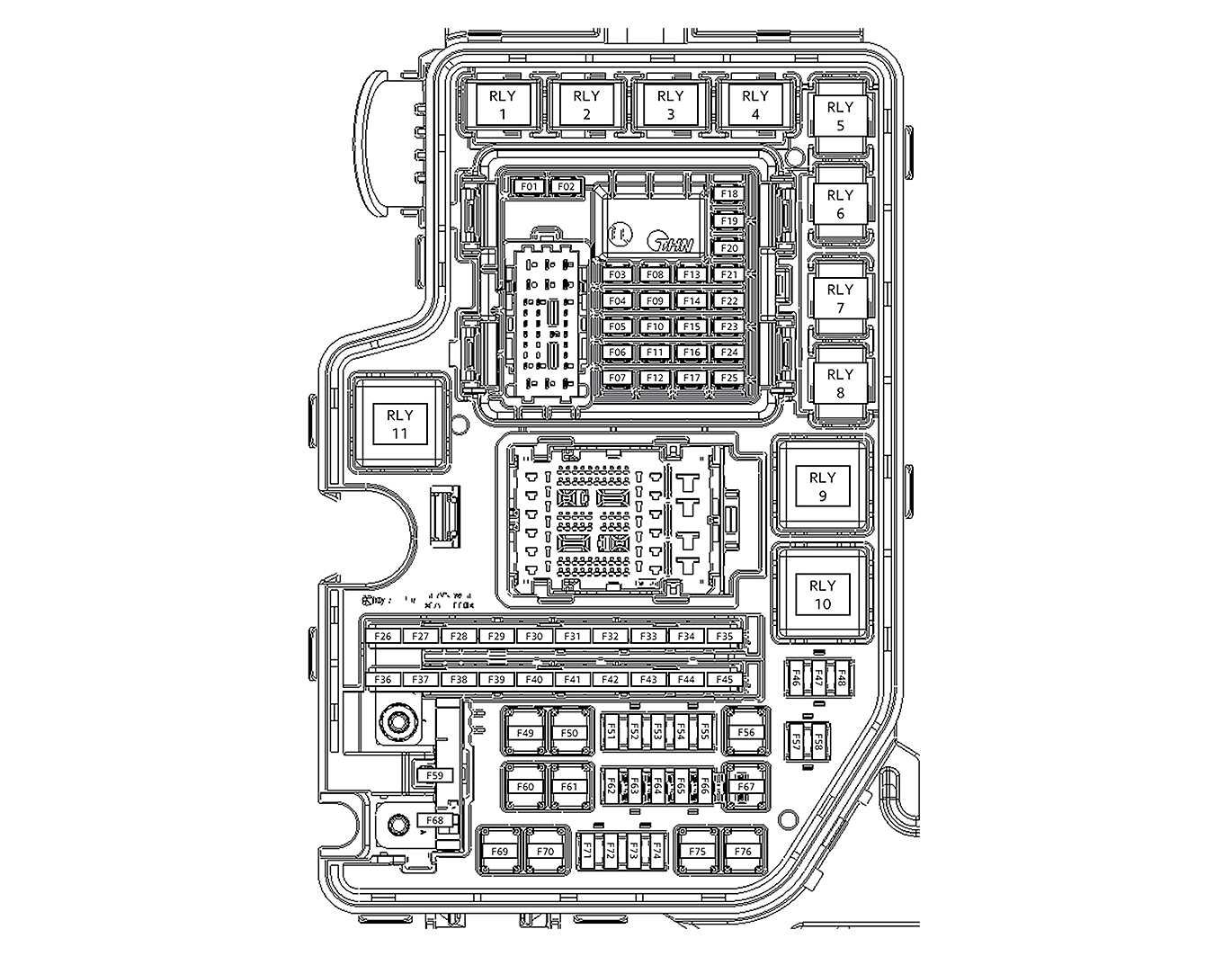

Motortéri biztosítéktábla
 OSW075014 |
|
Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
POWER OUTLET |
F01 |
MICRO 20A |
|
USB CHARGER |
F02 |
MICRO 15A |
|
WIPER FRT |
F03 |
MICRO 30A |
|
IG3 |
F04 |
MICRO 10A |
|
IG3 |
F05 |
MICRO 15A |
|
RESERVE |
F06 |
MICRO 20A |
|
IG3 |
F07 |
MICRO 20A |
|
RESERVE |
F08 |
|
|
IG3 |
F09 |
MICRO 10A |
|
IG3 |
F10 |
MICRO 15A |
|
WIPER RR |
F11 |
MICRO 15A |
|
INVERTER |
F12 |
MICRO 10A |
|
IG3 |
F13 |
MICRO 10A |
|
IG3 |
F14 |
MICRO 10A |
|
E-SHIFTER |
F15 |
MICRO 7,5A |
|
RESERVE |
F16 |
|
|
VPC |
F17 |
MICRO 10A |
|
RESERVE |
F18 |
|
|
CHARGER |
F19 |
MICRO 10A |
|
INVERTER |
F20 |
MICRO 15A |
|
E-SHIFTER |
F21 |
MICRO 10A |
|
HORN |
F22 |
MICRO 15A |
|
B/ALARM HORN |
F23 |
MICRO 15A |
|
IEB |
F24 |
MICRO 10A |
|
EBB |
F25 |
MICRO 10A |
|
COOLING FAN |
F26 |
MULTI 80A |
|
B+ |
F27 |
MULTI 60A |
|
E-SHIFTER |
F28 |
MULTI 50A |
|
SPARE |
F29 |
MULTI 50A |
|
POWER ON |
F30 |
MULTI 50A |
|
SPARE |
F31 |
MULTI 50A |
|
SPARE |
F32 |
MULTI 40A |
|
P/SEAT RR LH |
F33 |
MULTI 40A |
|
P/SEAT RR RH |
F34 |
MULTI 40A |
|
POWER TAILGATE |
F35 |
MULTI 30A |
|
COOLING FAN |
F36 |
MULTI 100A |
|
COOLING MODULE |
F37 |
MULTI 60A |
|
B+ |
F38 |
MULTI 60A |
|
SPARE |
F39 |
MULTI 60A |
|
B+ |
F40 |
MULTI 50A |
|
VPC |
F41 |
MULTI 40A |
|
SPARE |
F42 |
MULTI 40A |
|
PSD |
F43 |
MULTI 40A |
|
PSD |
F44 |
MULTI 40A |
|
TRAILER |
F45 |
MULTI 30A |
|
RESERVE |
F46 |
|
|
RESERVE |
F47 |
|
|
RESERVE |
F48 |
|
|
B+ |
F49 |
S/B LP 50A |
|
EBB |
F50 |
S/B LP 50A |
|
AMS |
F51 |
MICRO 10A |
|
AAF |
F52 |
MICRO 10A |
|
IG3 |
F53 |
MICRO 25A |
|
VPC |
F54 |
MICRO 20A |
|
VPC |
F55 |
MICRO 20A |
|
EOP |
F56 |
S/B LP 30A |
|
HEATED MIRROR |
F57 |
MICRO 10A |
|
RESERVE |
F58 |
|
|
MDPS |
F59 |
MULTI 80A |
|
B+ |
F60 |
S/B LP 60A |
|
B+ |
F61 |
S/B LP 50A |
|
HEAD LAMP LH |
F62 |
MICRO 20A |
|
HEAD LAMP RH |
F63 |
MICRO 20A |
|
RESERVE |
F64 |
|
|
RESERVE |
F65 |
|
|
CHARGER |
F66 |
MICRO 10A |
|
REAR HEATED |
F67 |
S/B LP 40A |
|
LDC |
F68 |
MULTI 200A |
|
BLOWER |
F69 |
S/B LP 50A |
|
IEB |
F70 |
S/B LP 40A |
|
TRAILER |
F71 |
MICRO 20A |
|
TRAILER |
F72 |
MICRO 20A |
|
COOLING MODULE |
F73 |
MICRO 15A |
|
COOLING MODULE |
F74 |
MICRO 15A |
|
IEB |
F75 |
S/B LP 60A |
|
BLOWER RR |
F76 |
S/B LP 40A |
1. Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)
A relétípushoz lásd a következő táblázatot.
|
Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
BLOWER |
RLY1 |
HŰTŐ/FŰTŐ MICRO 4P |
|
WALK THROUGH |
RLY2 |
HŰTŐ/FŰTŐ MICRO 4P |
|
V2H |
RLY3 |
HŰTŐ/FŰTŐ MICRO 4P |
|
IG3 |
RLY4 |
HŰTŐ/FŰTŐ MICRO 4P |
|
CHARGER LOCK |
RLY5 |
HŰTŐ/FŰTŐ MICRO 5P |
|
CHARGER UNLOCK |
RLY6 |
HŰTŐ/FŰTŐ MICRO 5P |
|
RESERVE |
RLY7 |
|
|
WIPER RR |
RLY8 |
HŰTŐ/FŰTŐ MICRO 5P |
|
BLOWER |
RLY9 |
3725 MINI 4P |
|
REAR HEATED |
RLY10 |
3725 MINI 4P |
|
RESERVE |
RLY11 |
|

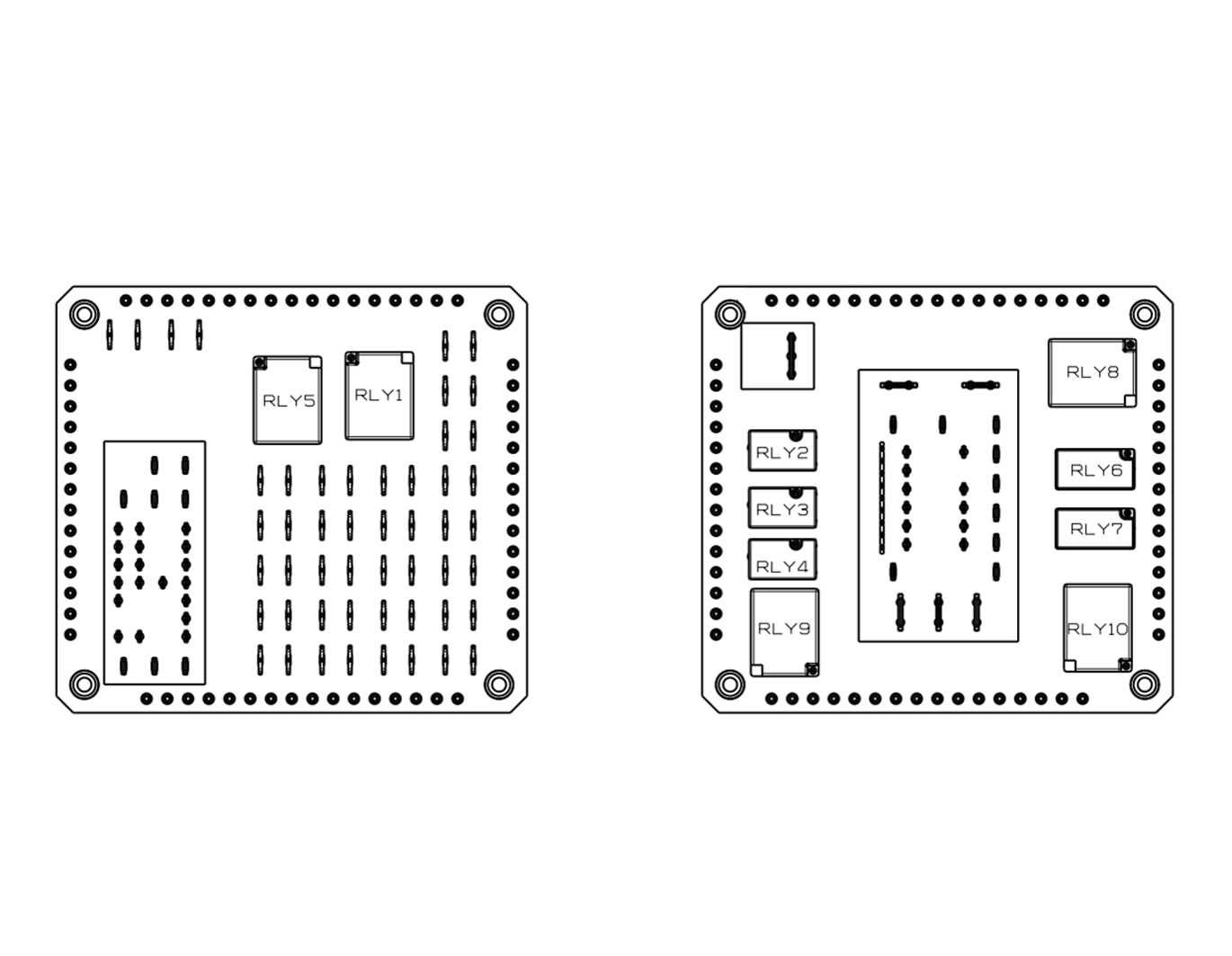

Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
IG3 |
RLY1 |
PCB 6P |
|
RESERVE |
RLY2 |
PCB 5P |
|
HORN |
RLY3 |
PCB 5P |
|
B/ALARM HORN |
RLY4 |
PCB 5P |
|
WIPER FRT |
RLY5 |
PCB 6P |
|
WIPER FRT LO |
RLY6 |
PCB 5P |
|
WIPER FRT HI |
RLY7 |
PCB 5P |
|
RESERVE |
RLY8 |
PCB 6P |
|
POWER ON |
RLY9 |
PCB 6P |
|
ACC |
RLY10 |
PCB 6P |
