급속 충전기 연결 방법

  1. 브레이크 페달을 밟은 상태에서 주차 브레이크를 걸어 두십시오.

  2. 각종 전원 스위치를 끄고, P(주차)로 변속하고 시동을 끄십시오. P(주차)단 이외의 단에서 충전을 시도할 경우 P(주차)로 자동 변속되어 충전이 진행됩니다.

  3. 충전 도어의 패널을 눌러 충전 도어를 여십시오.

    OSVQ014001

  4. 충전 커넥터와 충전 인렛에 먼지 등 이물질이 없는지 확인하십시오.

  5. 충전 커넥터 손잡이 부분을 잡고 차량의 급속 충전 인렛에 연결하십시오. 이때, "찰칵" 소리가 날 때까지 충분히 밀어 주십시오.

    정상적으로 결합되지 않은 경우 충전 커넥터와 충전 단자 접속 불량으로 화재가 발생할 수 있습니다.

    충전 방법, 분리 방법에 대한 설명은 각 급속 충전기 매뉴얼의 내용을 참고하십시오.

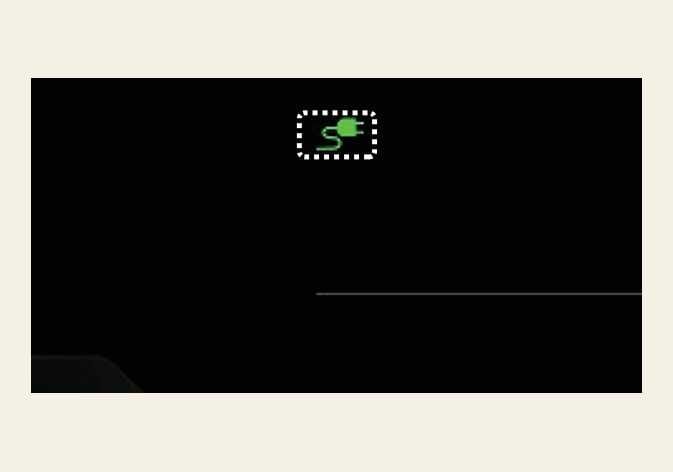

  6. 클러스터에 구동용(고전압) 배터리 충전 표시등이 켜져 있는지 확인하십시오. 충전 표시등은 약 1분 동안 표시됩니다. 충전 표시등이 꺼져 있을 경우 충전이 되지 않습니다.

    충전 커넥터가 정확히 연결되지 않을 경우 다시 충전 케이블을 연결하여 충전하십시오.

    OSVQ014032

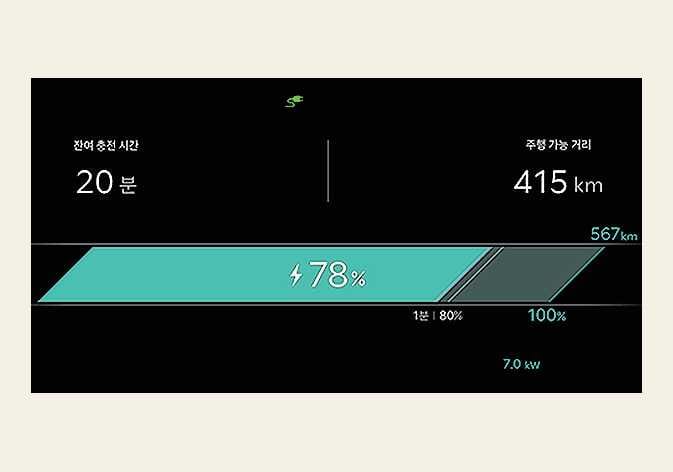

  7. 충전이 시작되면 클러스터에 충전 예상 소요 시간(잔여 충전 시간)이 약 1분 동안 표시됩니다.

    OSVQ014132
주의

  • 추운 날씨에 충전 도어가 얼어서 열리지 않으면 충전 도어 주변을 톡톡 두드려 얼음을 제거한 후 여십시오. 만일 강제로 열 경우 충전 도어가 파손될 수 있습니다.

  • 안전을 위해 P(주차)단에서만 충전하십시오. 충전이 시작된 이후 라디오 등을 사용하려면 시동 버튼을 눌러 POWER ON 상태로 진입하십시오.

  • 충전 중에는 P(주차)단에서 다른 위치로 변속할 수 없습니다.

  • 구동용(고전압) 배터리를 충전할 때 온도 관리를 위해 에어컨을 이용하여 냉각이 이루어지며 에어컨 압축기 및 냉각팬 작동에 따른 소음이 날 수 있습니다. 또한, 여름에 구동용(고전압) 배터리 충전 중 에어컨을 작동하면 배터리 냉각 시스템 작동에 따른 에어컨 성능 저하가 발생할 수 있습니다.

  • 충전 예상 소요 시간은 구동용(고전압) 배터리 상태와 수명, 충전기의 사양, 주변 온도에 따라 달라질 수 있습니다.

알아두기

충전 커넥터의 사양에 따라 충전 인렛과 연결한 후 정상적으로 연결되지 않으면 처지거나 흔들림이 발생할 수 있습니다. 이 경우 충전 커넥터 손잡이를 잡고 충전기 잠금이 확인될 때까지 차량에 밀착시키십시오.

충전 상태 확인

차량 구동용(고전압) 배터리 충전 시 차량 외부에서 충전량을 확인할 수 있습니다.

자세한 사항은 충전 상태 표시등의 내용을 참고하십시오.
