에어백 장치 작동 설명

OSV024057

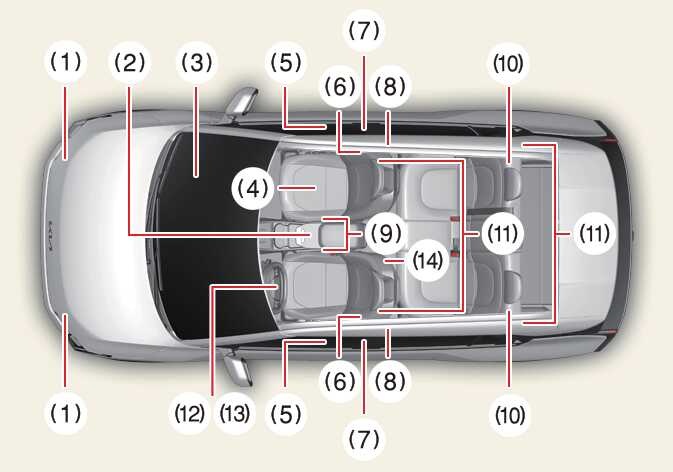

에어백 제어 모듈은 다음 부품들과 연동하여 작동합니다.

  1. 정면 충돌 센서

  2. 에어백 제어 모듈/전복감지 센서

  3. 동승석 에어백 모듈

  4. 승객 구분 센서(ODS)

  5. 측면 충돌 감지 센서(압력)

  6. 앞좌석 사이드 에어백 모듈

  7. 커튼 에어백 모듈

  8. 측면 충돌 감지 센서(가속도)

  9. 운전석/동승석 안전벨트 버클 센서

  10. 뒷좌석 사이드 에어백 모듈

  11. 안전벨트 프리텐셔너

  12. 운전석 에어백 모듈

  13. 에어백 경고등

  14. 앞좌석 센터 사이드 에어백 모듈

작동 조건

  • 시동이 걸렸을 때

  • 시동이 꺼지고 약 3분 이내일 때

에어백 제어 모듈은 POWER ON 상태에서 충돌 시 에어백과 프리텐셔너를 작동하기 위해 모든 에어백 부품을 항상 모니터링하여 충돌의 세기를 측정합니다.

  • 에어백은 POWER ON 상태 혹은 시동 OFF 이후 약 3분 동안 작동합니다.

  • 일반적으로 에어백은 충돌 정도와 방향 등에 따라 작동하게 되어 있으며, 이 두 가지 요소는 센서가 전기적 작동이나 에어백 작동 신호를 보낼 것인지를 결정하는 중요한 요소입니다.

  • 에어백은 충돌 정도와 방향에 따라 작동하게 되어 있으며, 모든 충돌에서 작동하지는 않습니다.

  • 사고 시 에어백이 부풀어 오르는 과정을 볼 수는 없습니다.

    그래서 충돌 후에 에어백이 내장된 상태에서 나와 공기가 빠져있는 상태를 보게 됩니다.

  • 스티어링 휠에 장착되어 있는 에어백이 작동할 때 접촉하면 치명적인 부상을 입을 수 있습니다. 특히 탑승자가 스티어링 휠과 너무 가까이 있으면 부상 위험이 커집니다.

경고

에어백이 작동될 때 부상과 사망의 위험성을 줄이기 위하여 차량을 제어할 수 있고 편안한 자세를 유지할 수 있는 한, 스티어링 휠에 장착된 에어백과 운전자의 가슴 사이가 최소한 25 cm 이상 떨어지게 멀리 앉고, 동승석에서는 가능한 좌석을 뒤로 이동해 바른 자세로 앉으십시오.
