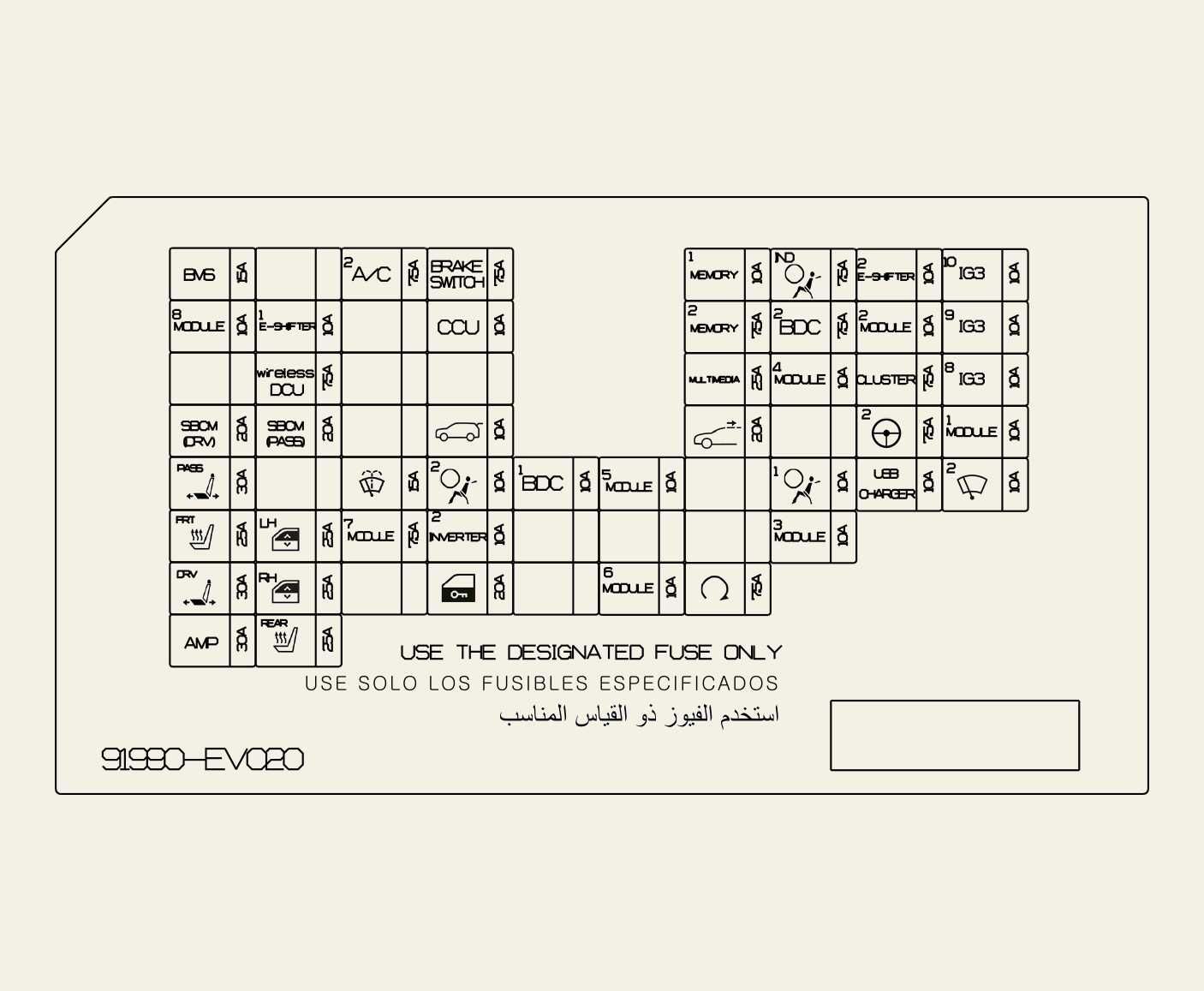

Etikett för förarsidans säkringsdosa

PDC-kopplingsdosa

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

START

7,5 A

VPC(Vehicle Platform Controller, regulator för fordonsplattform), BDC (Body Domain Controller, regulator för karossdomän)

USB CHARGER

10 A

Sätesvärmare och ventilationsenhet (PASS), sätesvärmare och ventilationsenhet (Körning), USB-laddare

MODULE1

10 A

BDC (Body Domain Controller, regulator för karossdomän), DCU (Domain Control Unit, domänkontrollenhet), inbyggd kamera, CCNC, CCU (Central Communication Unit, central kommunikationsenhet), ADP (Acoustic Design Processor speaker, högtalare med akustisk designprocessor), ADAS Parking ECU (ADAS-motorstyrenhet för parkering), Harman AMP (förstärkare)

AIR BAG1

10 A

ACU (Air Control Unit, luftkontrollenhet) , ODC (Occupant Detection System, system för avkänning av passagerare)

A/BAG IND

7,5 A

Konsollampa över huvudet som indikerar krockkudde

E-SHIFTER2

10 A

Spak för halvautomatisk växellåda

CLUSTER

7,5 A

Instrumentpanel, HUD (Head Up Display)

BDC2

7,5 A

BDC (Regulator för karossdomän)

MDPS2

7,5 A

MDPS (motordriven servostyrning) enhet

MODULE2

10 A

CCU (Central Communication Unit, central kommunikationsenhet), DCU (Data Connectivity Unit, datauppkopplingsenhet), elfönsterhissknapp, stopplampknapp

MODULE3

10 A

ADAS-körning, kamera för frontvy, DCU (Domain Control Unit, domänkontrollenhet), ADAS Parking, Corner Radar (hörnradar), FCA

MODULE4

10 A

CCNC, ICC (In Cabin Camera, kamera i hytt), CPAD-brytare, CDU (Climate Display Unit, klimatdisplayenhet), inbyggd kamera, ECM för innerspegel

A/C2

7,5 A

DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll)

WASHER

15 A

Flerfunktionsreglage, spolarmotor

MODULE7

7,5 A

BDC (Regulator för karossdomän)

IG3 8

10 A

CCU (Central Communication Unit, central kommunikationsenhet)

IG3 9

10 A

CCNC, PTC-kupévärmarsignal, CDU (Climate Display Unit, klimatdisplayenhet), DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll), Active Incar, PM Sensor, elfönsterhissknapp bak vänster och höger, V2L-signal, DOOR Switch (dörrbrytare)

BMS

15 A

BMS (Batterihanteringssystem)

AMP

30 A

Harman AMP (förstärkare)

P/SEAT Driving

30 A

Sätesvärmare och ventilationsenhet (elmanövrerat säte)

P/SEAT PASS

30 A

Sätesvärmare och ventilationsenhet (elmanövrerat säte)

S/HEATER RR

25 A

Baksätesvärmare

S/HEATER FRT

25 A

Framsätesvärmare

P/WINDOW LH

25 A

Elmanövrerade fönsterhissar vänster

P/WINDOW RH

25 A

Elmanövrerade fönsterhissar höger

SBCM Driving

20 A

SBCM (Side Body Control Module, styrmodul för passagerarsidans karosszon)

SBCM PASS

20 A

SBCM (Side Body Control Module, styrmodul för passagerarsidans karosszon)

wireless DCU

7,5 A

DCU (Domain Control Unit, domänkontrollenhet)

E-SHIFTER1

10 A

Spak för halvautomatisk växellåda

MODULE8

10 A

ICC (In Cabin Camera, kamera i hytt), ADAS-körning, regnsensor, OBD

MULTIMEDIA

25 A

CCNC (Connected Car Navigation Cockpit, ansluten bilnavigeringscockpit)

MEMORY2

7,5 A

USB-uttag, DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll), BDC (Body Domain Controller, regulator för karossdomän)

MEMORY1

10 A

Panel, stämningslampa, inbyggd kamera, Head Up Display, ETCS (Electric Toll Collection System, elektroniskt vägtullsystem), ADP (Acoustic Design Processor, akustisk designprocessor), motorkontrollenhet för ADAS Parking, hörnradar, UWB (Ultra Wide Band, ultra-bredband)

CCU

10 A

CCU (Central Communication Unit, central kommunikationsenhet)

BDC1

10 A

BDC (Body Domain Controller, regulator för karossdomän), UWB (Ultra-bredband), O/S (OutSide, utsides) handtag

BRAKE SWITCH

7,5 A

Bromsljuskontakt, BDC (Body Domain Controller, regulator för karossdomän)

DOOR LOCK

20 A

Dörrlåsrelä, dörrlåsstyrenhet

TAILGATE OPEN

10 A

Styrenhet för bakluckespärr

MODULE5

10 A

VESS (Virtual Engine Sound System, virtuellt motorljudsystem)

AIR BAG2

10 A

ACU (Airbag Control Unit)

MODULE6

10 A

elfönsterhissknapp, PTG (Power Tail Gate, elmanövrerad baklucka), sätesvärmare och ventilationsenhet

SUNROOF

20 A

Soltak

WIPER FRT2

7,5 A

Främre torkarblad
