Motorutrymmets säkringsdosa

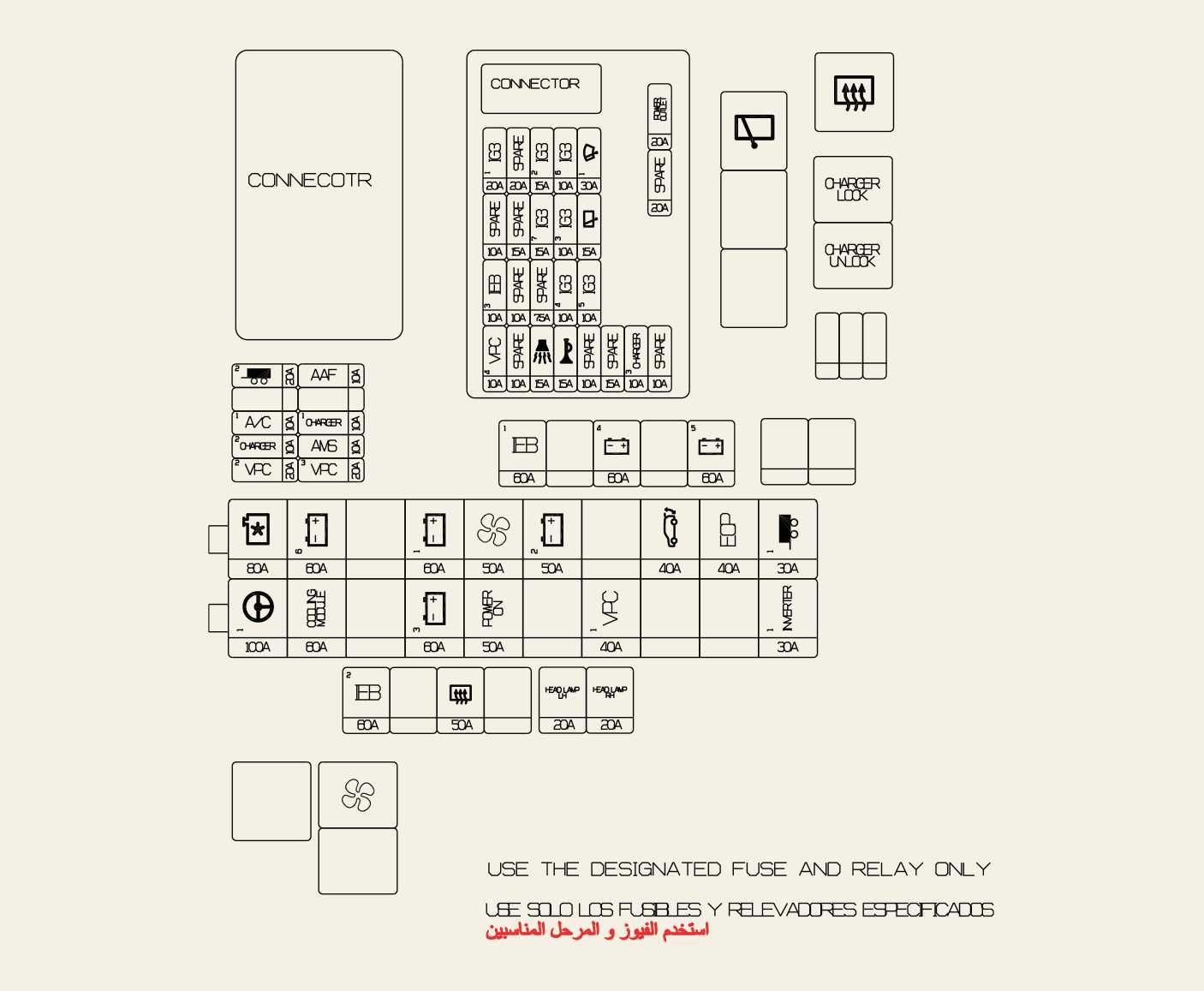

OSV074059L

Krets (P/R-kopplingsblock)

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

IEB1

60 A

IEB (Integrated Electric Booster, integrerad elbooster)

B+4

60 A

PDC B+4 (IPS13, MULTIMEDIA, MEMORY1, MEMORY2, CCU(Central Communication Unit, central kommunikationsenhet), BDC(Body Domain Controller, regulator för karossdomän), BRAKE SWITCH (bromsomkopplare), RESERV, DOOR LOCK (dörrlås), FS20, TAILGATE OPEN (öppna baklucka))

B+5

60 A

PDC B+5 (RESERV, MODULE5, AIR BAG2, INVERTER2(EAWD), MODULE6, RESERV, SOLTAK, RESERV)

MDPS1

100 A

MDPS (motordriven servostyrning) enhet

COOLING MODULE

60 A

KYLMODUL

SPARE

60 A

-

B+3

60 A

PDC B+3 (BMS (Battery Management System, batterihanteringssystem), Harman AMP (förstärkare), sätesvärmare och ventilationsenhet (elmanövrerat säte), baksätesvärmare, framsätesvärmare, RESERV, elfönsterhissmotor vänster, elfönsterhissmotor höger, SBCM(Side Body Control Module, styrmodul för karossida) körning, SBCM (Side Body Control Module, styrmodul för karossida) passagerare, trådlös DCU, E-SHIFTER1, RESERV, MODULE8)

POWER ON

50 A

PDC POWER ON (AIR BAG1, A/BAG IND, E-SHIFTER2, CLUSTER, BDC2 (Body Domain Controller, regulator för karossdomän), MDPS2, MODULE2, MODULE3, MODULE4, RESERV, IPS14, A/C2, RESERV, WASHER (spolare), MODULE7, RESERV)

INVERTER1

30 A

INVERTER

COOLING FAN

80 A

Kylfläkt

B+6

60 A

CCU (Central Communication Unit, central kommunikationsenhet), P/WDW SW (elfönsterhissknapp), V2L SIG, DOOR SW, VPC (Vehicle Platform Controller, regulator för fordonsplattform), ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

B+1

60 A

PDC B+1 (IPS03, IPS07, IPS02, IPS06, IPS05, IPS01, IPS04)

BLOWER

50 A

Kupéfläktrelä

B+2

50 A

PDC B+2 (IPS09, IPS12, IPS11, IPS08, IPS10)

POWER TAILGATE

40 A

ELMANÖVRERAD BAKLUCKA

TRAILER1

30 A

SLÄPVAGN

TRAILER2

20 A

SLÄPVAGN

AAF

10 A

Aktivt luftspjäll

A/C1

10 A

DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll)

CHARGER1

10 A

CDM (Charge Door Module, laddningsdörrmodul)

CHARGER1

10 A

Lås- och upplåsningsrelä för laddning

AMS

10 A

AMS (Alternater Management System, generatorhanteringssystem)

VPC2

20 A

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

VPC3

20 A

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

HEAD LAMP LH

20 A

VÄNSTER STRÅLKASTARE

HEAD LAMP RH

20 A

HÖGER STRÅLKASTARE

IEB2

60 A

IEB (Integrated Electric Booster, integrerad elbooster)

REAR HEATED

50 A

Uppvärmd bakruta

CHARGER3

10 A

VCMS (Vehicle Chargeing Management System, fordonsladdhanteringssystem), ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

SPARE

15 A

-

SPARE

10 A

-

IG3 1

20 A

IG3-SÄKRING (IG3_8, IG3_9, IG3_10)

SPARE

20 A

-

IG3 2

15 A

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

IG3 3

10 A

ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

IG3 4

10 A

Elkompressor

IG3 5

10 A

BMS (Batterihanteringssystem)

IG3 6

10 A

Främre styrenhet för elektrisk kraft

IG3 7

15 A

VCMS (Vehicle Chargeing Management System, fordonsladdhanteringssystem)

SPARE

10 A

-

HORN

15 A

HORN-relä

B/ALARM HORN

15 A

B/Alarm signalhorn, LO_B/signalrelä

SPARE

15 A

-

WIPER FRT1

30 A

Torkarmotor, torkarblad fram lågt Relä

WIPER RR

15 A

Bakre vindrutetorkarmotor

POWER OUTLET

20 A

Relä strömuttag

SPARE

20 A

-

IEB3

10 A

IEB (Integrated Electric Booster, integrerad elbooster)

SPARE

10 A

-

SPARE

15 A

-

SPARE

7,5 A

-

SPARE

10 A

-

SPARE

10 A

-

VPC4

10 A

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

PCB-block

Säkringsnamn

Relä

Kretsskyddad

Long Term Load Latch Relay

5P

Långvarig belastning

DOOR LOCK

5P

Dörrlåsstyrenhet

DOOR UNLOCK

5P

Dörrupplåsningsstyrenhet

DEAD LOCK

5P

Baklåsstyrenhet

MAIN RELAY

6P

IG3 Relay

HORN

5P

HORN

B/ALARM HORN

5P

STÖLDLARM SIGNALHORN

WIPER

6P

Torkarsäkringsrelä

WIPER LO

5P

relä vindrutetorkare låg

WIPER HI

5P

Relä vindrutetorkare hög

POWER ON

6P

Ström på

ACC

6P

ACC

Relä

Se relätypen i nedanstående tabell.

Relänamn

Symbol

TYP

REAR HEATED

MINI

CHARGER LOCK

MICRO

CHARGER UNLOCK

MINI

WIPER RR

MICRO

BLOWER

MICRO
