Beskrivning av säkrings-/relähållare

I dosan med säkringar eller reläer finns en etikett där säkringarnas eller reläernas märkning framgår.

OBSERVERA

Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

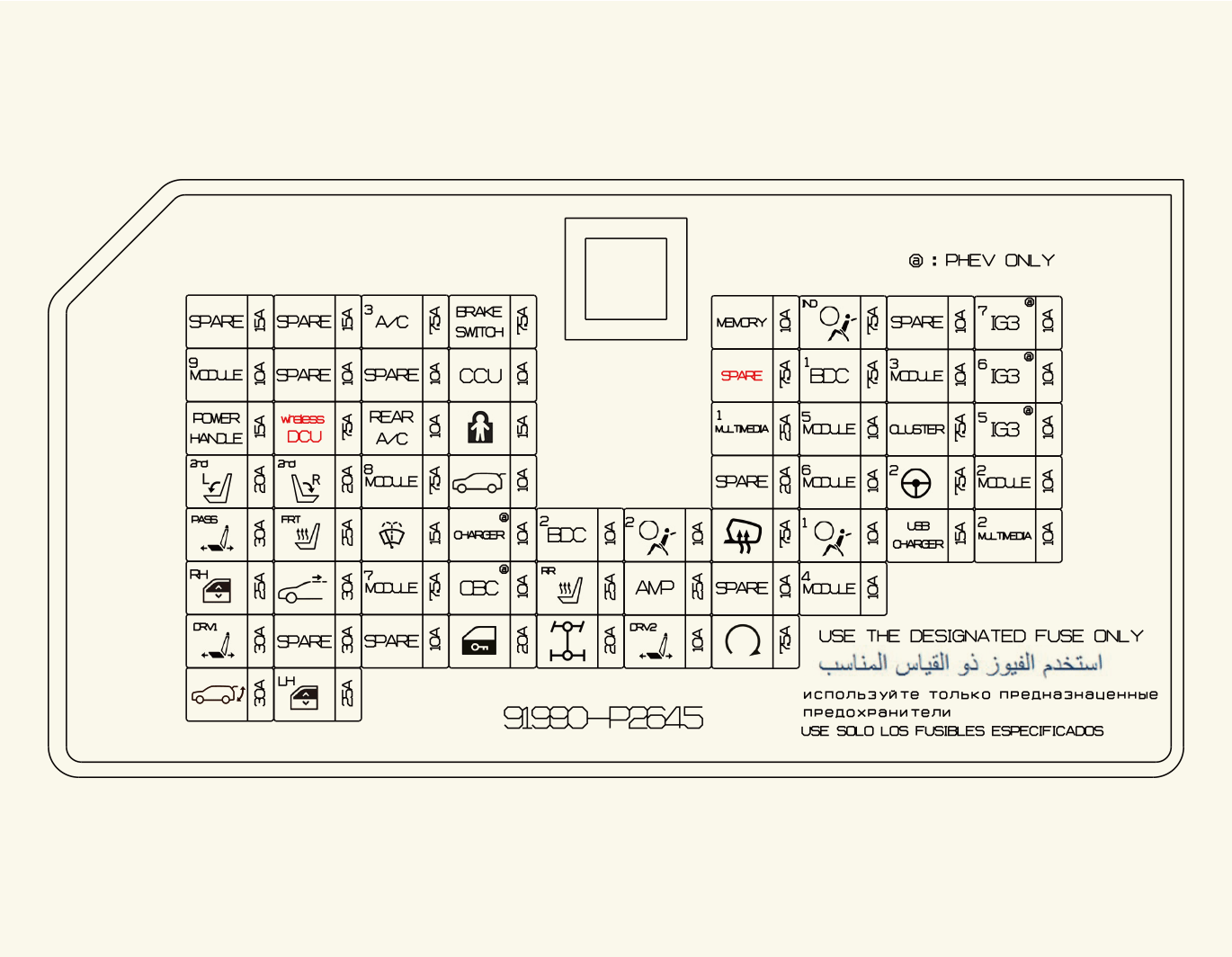

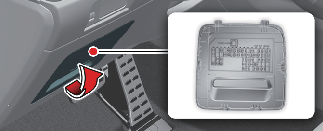

Förarsidans säkringsdosa

PDC

Säkringsnamn

Symbol

Säkringsklassificering

Kretsskyddad

A/C3

7,5 A

MTC/DATC, ERJB(PTC VÄRMARE2 RELÄ)

BRAKE SWITCH

7,5 A

BDC (Body Domain Contoller, allmän kontrollmodul), stopplampknapp

MEMORY

10A

Kluster, ISG LDC 450W, stämningslampenhet, stämningslampa LH/RH, BDC, inbyggd kameraenhet, HUD, MTC/DATC, ADAS PRK ECU, omkopplare bakre luftkond

A/BAG IND

7,5 A

Takkonsol

MODULE9

10A

OBD, nyckelventil, faroomkopplare, flerfunktionsomkopplare, regnsensor, UIP-Sirensensor, huvudströmbrytare fönsterhiss, omkopplare yttre förarhandtag, omkopplare yttre passagerarhandtag, elmanövrerad baklucka, 1a säte elmanövrerad sätesenhet, Telematics-enhet (för Ryssland)

CCU

10A

CCU (Central Communication Unit, central kommunikationsenhet)

BDC1

7,5 A

BDC (Body Domain Contoller, allmän kontrollmodul)

MODULE3

7,5 A

CCU (Central Communication Unit, central kommunikationsenhet), DCU (Data Connectivity Unit, datauppkopplingsenhet), stopplampknapp

POWER HANDLE

15A

Tilt-Teleenhet

wireless DCU

7,5 A

DCU(Data Connectivity Unit, dataanslutningsenhet)

RR A/CON

10A

omkopplare bakre luftkond, blåsmotor bakre luftkond

CHILD LOCK

15 A

bakdörr, barnlås vänster/höger

MULTI MEDIA1

25A

ISG LDC 200W, CCNC (Connected Car Navigation Cockpit, ansluten bilnavigeringscockpit)

MODULE5

10A

Trådlös laddare, OBD, MTC/DATC, ECM/DCM-spegel, inbyggd kameraenhet, CCNC (Connected Car Navigation Cockpit ansluten bilnavigeringscockpit), ISG LDC 200W/450W, 1:a radens elmanövrerat säte, förstärkare, HLLD (Head Lamp Leveling Device, nivelleringsenhet för strålkastare

CLUSTER

7,5 A

Instrumentpanel, HUD (Head Up Display)

2nd ROW SEAT FOLDING LH

20A

Styrenhet för fällande av 2:a sätesraden, vänster

2nd ROW SEAT FOLDING RH

20A

styrenhet för fällande av 2:a sätesraden, höger

MODULE8

7,5 A

P_LBM (Parking-Lithium Battery Module, parkering-litiumbatterimodul)

T/GATE OPEN

15A

Bakluckespärr

MODULE6

7,5 A

Multifunktionsreglage, huvudströmbrytare för fönsterhiss

MDPS2

7,5 A

MDPS-enhet (motordriven servostyrning)

* MDPS (motordriven elstyrning) är detsamma som EPS (elektrisk styrservo).

MODULE2

10A

CCNC (Connected Car Navigation Cockpit, anslute bilnavigeringscockpit), tangentbord, BDC (Body Domain Contoller allmän kontrollmodul), CCU (Central Communication Unit, central kommunikationsenhet), USB-laddare, inbyggd kameraenhet, CCNC (Connected Car Navigation Cockpit, ansluten bilnavigeringscockpit), MTC, DCU (Data Connectivity Unit, datauppkopplingsenhet), takkonsol, förstärkare, ADAS-parkeringsenhet

P/SEAT PASS

30A

Motor för elmanövrerat passagerarsäte

S/HEATER FRT

25A

1:a radens sätesvärmare/ventilation vänster/höger

WASHER

15A

Multifunktionsreglage

BDC2

10A

BDC (Body Domain Contoller, allmän kontrollenhet), yttre handtagsomkopplare, förare, yttre handtagsomkopplare, passagerare, ATM-spak, digitalnyckel 2.0 enhet/sensor

A/BAG2

10A

Kontrollenhet för krockkudde

HEATED MIRROR

7,5 A

Ytterbackspegel, uppvärmd, vänster/höger

A/BAG1

10A

Kontrollenhet för krockkudde

USB CHARGER

15A

Bagage USB-laddare vänster/höger, 1:a sätesradens USB-laddare, vänster/höger

MULTI MEDAI2

10A

Display, HUD (Head up display), MTC, trådlös laddare, ADAS-parkeringsenhet, bakre hörnradar vänster/höger

P/WINDOW RH

25A

Elmanövrerade fönsterhissar höger

SUNROOF

40 A

Panoramasoltaksmotor

S/HEATER RR

15A

2:a radens sätesvärmare vänster/höger

AMP

25A

Förstärkare, ISG LDC 450 W

MODULE4

10A

Frontkamera, Tilt-Teleenhet, C/PAD-omkopplare, ADAS-körenhet, Hörnradar bak, vänster/höger, 4WD ECU, DCU(Dosing Control Unit, doseringskontrollenhet), konsolomkopplare, ADAS-parkeringsenhet, frontradar, främre hörnradar vänster/höger

P/SEAT DRV1

30A

Motor för elmanövrerat förarsäte

DR LOCK

20A

Alla dörrar, låsning/upplåsning

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Motor för elmanövrerat förarsäte

START

10A

Tändningslås

POWER

TAILGATE

15A

Elmanövrerad baklucka

P/WINDOW LH

25A

Elmanövrerade fönsterhissar vänster

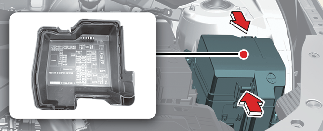

Säkringsdosan i motorrummet

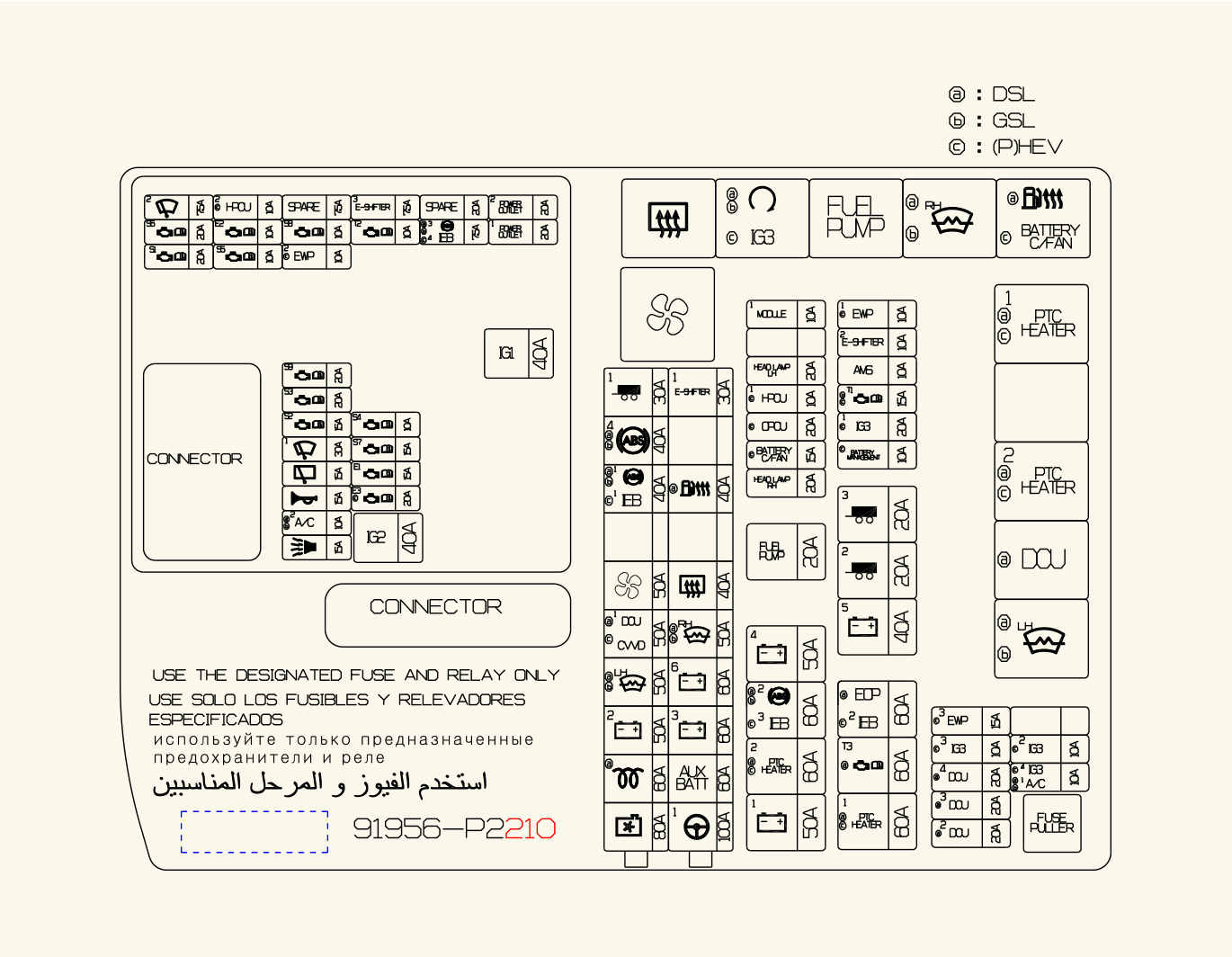

Motorrummets säkringsdosa

Säkringsnamn

Symbol

Säkringsklassificering

Kretsskyddad

COOLING FAN

80 A

Kylfläktsmotor

GCU

60 A

[D2.2] GCU (Glow-kontrollenhet)

B+2

50 A

PDC (Power Domain Controller, strömkontrollenhet)

W/S Heated Glass LH

50 A

Uppvärmd vindruta, vänster, relä

DCU1

50 A

Motorrummets säkringsdosa (DCU-relä)

BLOWER

50 A

Blower Relay

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Släpvagnsmodul

MDPS

100 A

MDPS-enhet (motordriven servostyrning)

* MDPS (motordriven elstyrning) är detsamma som EPS (elektrisk styrservo).

AUX BATT

60 A

Omkopplare bakre luftkond, blåsmotor bakre luftkond

B+3

60 A

PDC (Power Domain Controller, strömkontrollenhet)

B+6

60 A

PCB-block

W/S Heated Glass RH

50 A

Uppvärmd vindruta, höger, relä

REAR HEATED

40 A

Uppvärmd bakruta, relä

FUEL HEATER

40 A

[D2.2] Värmeelement för bränslefilter

E-SHIFTER1

30 A

SCU (Shift By Wire Control Unit, kontrollenhet elektromekanisk växling)

B+1

50 A

PDC (Power Domain Controller, strömkontrollenhet)

PTC HEATER2

60 A

[D2.2] PTC-värmarrelä2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (Power Domain Controller, strömkontrollenhet)

FUEL PUMP

20 A

Bränslepumprelä

HEAD LAMP RH

20 A

HÖGER STRÅLKASTARE

HEAD LAMP LH

20 A

VÄNSTER STRÅLKASTARE

MODULE1

10A

UIP (Ultrasonic Intrusion Protection, ultraljudsinbrottslarm), siren

PTC HEATER1

60A

[D2.2] PTC-värmarrelä1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (Electric Oil Pump, elektrisk värmepump)

B+5

50 A

PDC (Power Domain Controller, strömkontrollenhet)

TRAILER2

20 A

Släpvagnsmodul

TRAILER3

20 A

Släpvagnsmodul

TCU1

15 A

[G2.5] TCU

AMS

10 A

Batterisensor

E-SHIFTER2

10 A

SCU (Shift By Wire Control Unit, kontrollenhet elektromekanisk växling), konsolomkopplare

DCU2

20 A

[D2.2] DCU (Dosing Control Unit, kontrollenhet för dosering)

DCU3

20 A

[D2.2] DCU (Dosing Control Unit, kontrollenhet för dosering)

DCU4

20 A

[D2.2] DCU (Dosing Control Unit, kontrollenhet för dosering)

A/CON1

10 A

MTC/DATC
PCB-block

Säkringsnamn

Symbol

Säkringsklassificering

Kretsskyddad

IG1

40 A

PCB-grupp (IG1 Relay, ACC relay)

IG2

40 A

PCB-grupp (IG2 Relay), startrelä

FRT WIPER2

7,5 A

BDC (Body Domain Controler, allmän kontrolleneht), ECU (Engine Control Unit, motorstyrenhet)

SENSOR6

20 A

[Smartstream D 2.2] Fram/Bak Nox-sensor, PM-sensor

[Smartstream G3.5] syresensor (upp2, ned2)

SENSOR1

20 A

[Smartstream D 2.2] Fram/Bak NOX-sensor, mitt-NOX-sensor

[Smartstream G2.5] tändningsspole #1/#2/#3/#4

[Smartstream G3.5] tändningsspole #1/#2/#3/#4/#5/#6

ECU2

10 A

ECU (Engine Control Unit, Motorstyrenhet)

SENSOR5

10 A

Bränslepumprelä

[Smartstream D2.2] Bränslepumprelä, bränslefiltervärmarrelä, tryckkontrollventil för skena

SENSOR8

10 A

[Smartstream D2.2] GCU (Glow Control Unit, Glow-kontrollenhet), bränslefiltervärmare

SENSOR9

20 A

[Smartstream D2.2] Högtryckspump, inloppsventil

[Smartstream G3.5] ECU (Engine Control Unit, motorstyrenhet)

[Smartstream G2.5] ECU (Engine Control Unit, motorstyrenhet)

SENSOR3

20 A

ECU (Engine Control Unit, Motorstyrenhet)

SENSOR2

15 A

[Smartstream D2.2] Syresensor (#1/#2)

[Smartstream G2.5] syresensor (upp 1/ned 1)

[Smartstream G3.5] syresensor (upp/ned)

FRT WIPER1

30 A

PCB-grupp (Främre torkarbladsrelä, hög, låg)

RR WIPER

15 A

PCB-block (bakrutetorkare, relä)

HORN

15 A

PCB-dosa (Signal-relä)

A/CON2

10 A

PCB-grupp (Luftkondittionering, kompressorrelä)

B/ALARM HORN

15 A

PCB-grupp (signalhornsrelä för stöldlarm)

E-SHIFTER3

7,5 A

SCU (Shift By Wire Control Unit, kontrollenhet elektromekanisk växling), konsolomkopplare

TCU2

10 A

[Smartstream D2.2] DCT TCM (Transmission Control Module, växelontrollmodul), ATM-spak

SENSOR4

10 A

Kylfläkt

[Smartstream D2.2] Oljekylning, strålventil, stopplampomkopplare, oljenivåsensor

[Smartstream G2.5 MPI] - Ventil för variabelt insug, kontinuerlig kamaxelkontroll, eltermostat, magnetventil för luftningskontroll

[Smartstream G3.5 MPI] - Ventil för variabelt insug, kontinuerlig kamaxelkontroll, variabel oljepump, magnetventil för luftningskontroll

SENSOR7

15 A

[Smartstream D2.2] Electrisk VGT, Blow av PTC-värmare, oljepumpventil, EGR kylventil, PTC-värmarrelä

[Smartstream G2.5] Injektor #1/#2/#3/#4

[Smartstream G3.5] injektor #1/#2/#3/#4/#5/#6

ECU1

15 A

ECU (Engine Control Unit, Motorstyrenhet)

ABS3

7,5 A

ESP-kontrollmodul (elektronisk stabilitetskontroll)

POWER OUTLET2

20 A

Strömuttag bakre konsol

POWER OUTLET1

20 A

Strömuttag bagage
Relä

Se relätypen i nedanstående tabell.

Relänamn

Symbol

TYP

DCU Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

W/S Heated Glass #2 Relay

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater #1 Relay

MICRO

PTC Heater #2 Relay

MICRO

W/S Heated Glass #1 Relay

MICRO

Blower Relay

MINI

Rear Heated Relay

MICRO

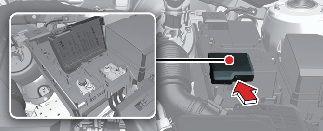

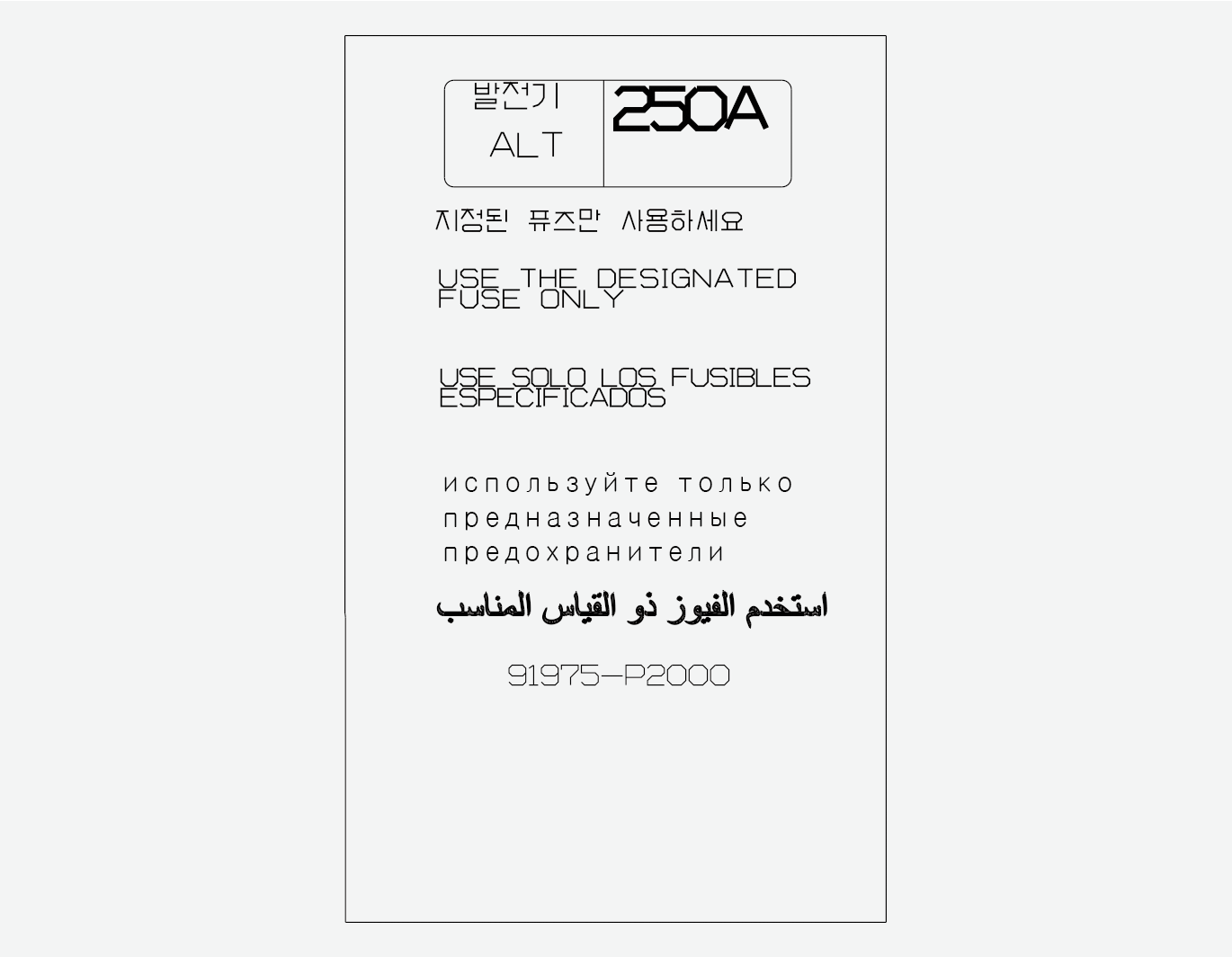

Motorkupéns säkringspanel (Batteriets kontaktskydd)
