Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

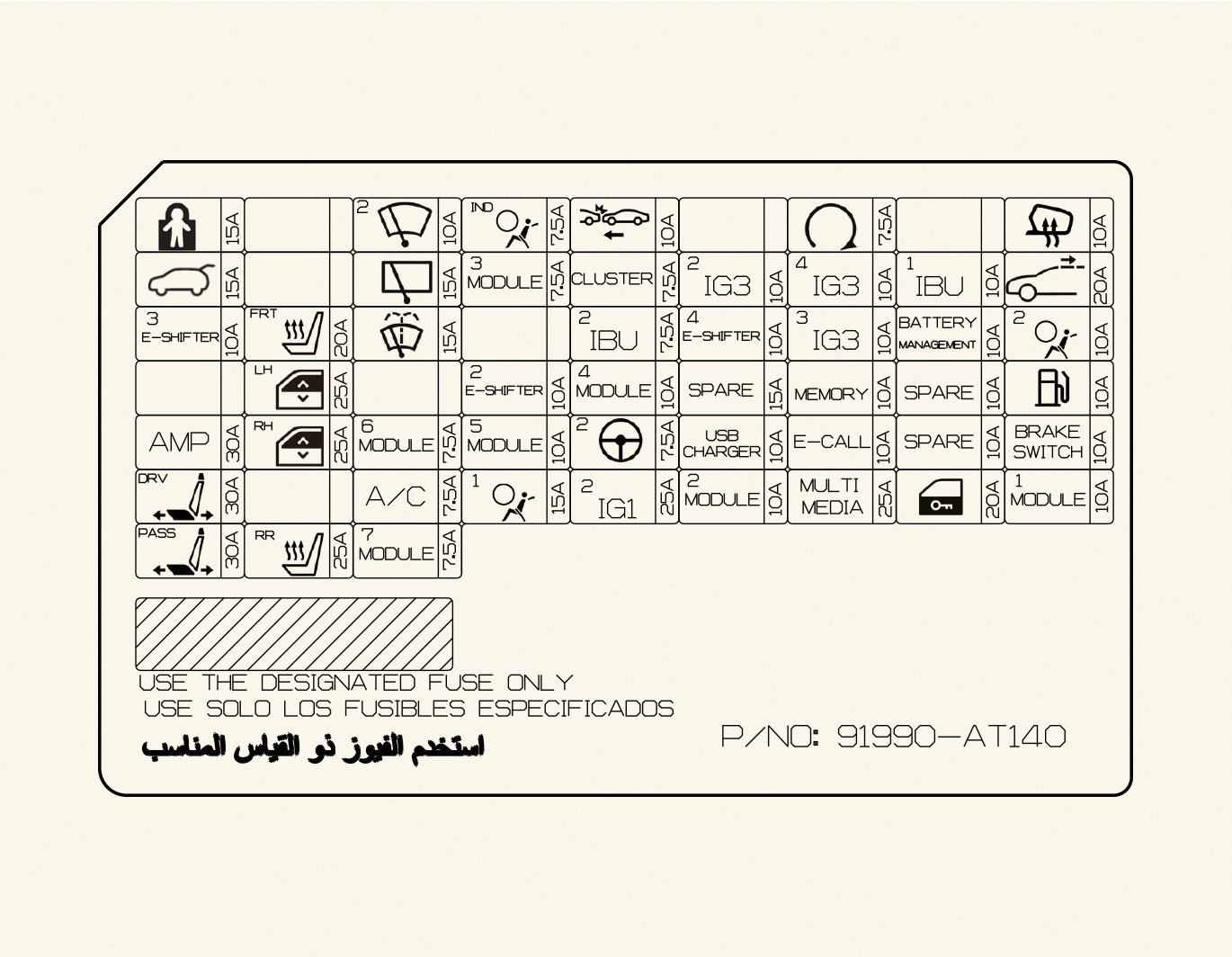

Панель предохранителей со стороны водителя
Соединительная панель ICU
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (усилитель) |
|
P/SEAT DRV |
 |
30 A |
Переключатель поясничной опоры водителя, переключатель привода водительского сиденья, модуль управления IMS (Интегрированная система памяти) |
|
P/WINDOW LH |
 |
25 A |
ЗАДНИЙ ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА, ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ, ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА ПАССАЖИРА |
|
P/SEAT PASS |
 |
30 A |
Выключатель электропривода пассажирского сиденья |
|
S/HEATER (FRONT) |
 |
20 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
S/HEATER (REAR) |
 |
25 A |
Модуль управления подогревом задних сидений |
|
P/WINDOW RH |
 |
25 A |
ЗАДНИЙ ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА, ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ, ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ/МОДУЛЬ СТЕКЛОПОДЪЕМНИКА ПАССАЖИРА |
|
T/GATE |
 |
15 A |
Реле двери багажного отделения |
|
DR LOCK |
 |
20 A |
Центральное реле блокировки/разблокировки дверей, реле взаимной блокировки |
|
MULTI MEDIA |
 |
25 A |
Головное устройство управления аудио/навигацией |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова |
|
MEMORY |
 |
10 A |
Приборная панель, проекционный дисплей, фоновая подсветка, модуль управления системой кондиционирования воздуха |
|
START |
 |
7,5 A |
Реле охранной сигнализации, гибридный блок управления мощностью (HPCU), интегрированный блок управления электрооборудованием кузова (IBU) |
|
E-SHIFTER3 |
 |
10 A |
SCU, электронный селектор переключения передач |
|
MODULE6 |
 |
7,5 A |
IBU (ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА) |
|
MODULE3 |
 |
7,5 A |
Потолочная консоль, многофункциональный переключатель, переключатель стоп-сигналов |
|
A/BAG1 |
 |
15 A |
Модуль управления системой SRS |
|
WASHER |
 |
15 A |
Рычаг управления стеклоочистителем |
|
MODULE1 |
 |
10 A |
БЛОКИРОВКА СЕЛЕКТОРА, МОДУЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ЗАРЯДНАЯ ЛАМПА (ПОДКЛЮЧАЕМЫЙ ГИБРИДНЫЙ АВТОМОБИЛЬ), ПЕРЕКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, ДАТЧИК ДОЖДЯ, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЛЕМ |
|
IBU1 |
 |
10 A |
IBU (ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА), ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SPORT |
|
MODULE2 |
 |
10 A |
ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА, ЭБУ ПАРКОВКИ СИСТЕМЫ ADAS, E-CALL, ГОЛОВНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ АУДИО/НАВИГАЦИЕЙ, СОЕДИНИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТДЕЛЕНИЯ (реле P/OUTLET) |
|
A/BAG IND |
 |
7,5 A |
ПРИБОРНАЯ ПАНЕЛЬ (БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS) |
|
IBU2 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
MODULE4 |
 |
10 A |
ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА, ЭБУ ПАРКОВКИ СИСТЕМЫ ADAS, БЛОК СИСТЕМЫ ВИРТУАЛЬНОГО ЗВУКА ДВИГАТЕЛЯ, КАМЕРА ПЕРЕДНЕГО ВИДА, ВЫКЛЮЧАТЕЛЬ АМОРТИЗИРУЮЩЕЙ ПРОКЛАДКИ, ЦЕНТРАЛЬНАЯ КОНСОЛЬ, ЗАДНИЙ УГЛОВОЙ РАДАР |
|
A/CON |
 |
7,5 A |
МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ МОТОРНОГО ОТДЕЛЕНИЯ (ВЕНТИЛЯТОР, РЕЛЕ ОБОГРЕВАТЕЛЯ С ПТКС), КОМПРЕССОР A/C |
|
A/BAG2 |
 |
10 A |
Модуль управления системой SRS |
|
CLUSTER |
 |
7,5 A |
ПРИБОРНАЯ ПАНЕЛЬ, ПРОЕКЦИОННЫЙ ДИСПЛЕЙ |
|
MODULE5 |
 |
10 A |
УСТРОЙСТВО РЕГУЛИРОВКИ ПЕРЕДНИХ ФАР, ГОЛОВНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ АУДИО/НАВИГАЦИЕЙ, СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ СМАРТФОНОВ, МОДУЛЬ ЭКСТРЕННОГО ВЫЗОВА, МОДУЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ЛАМПА ПОТОЛОЧНОЙ КОНСОЛИ, ЭЛЕКТРОХРОМАТИЧЕСКОЕ ЗЕРКАЛО, AMP (УСИЛИТЕЛЬ), МОДУЛЬ УПРАВЛЕНИЯ ОБОГРЕВОМ СИДЕНИЙ |
|
MODULE7 |
 |
7,5 A |
ЭБУ ПАРКОВКИ СИСТЕМЫ ADAS, ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО ТОКА, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ, МОДУЛЬ УПРАВЛЕНИЯ ОБОГРЕВОМ СИДЕНИЙ |
|
BRAKE SWITCH |
 |
10 A |
Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
|
MDPS2 |
 |
7,5 A |
Модуль электроусилителя руля |
|
SUNROOF |
 |
20 A |
БЛОК ПАНОРАМНОГО ЛЮКА |
|
HEATED MIRROR |
 |
10 A |
Наружное зеркало с подогревом |
|
IG3 2 |
 |
10 A |
СИСТЕМА УПРАВЛЕНИЯ АККУМУЛЯТОРОМ |
|
IG3 3 |
 |
10 A |
БОРТОВОЕ ЗАРЯДНОЕ УСТРОЙСТВО, ГИБРИДНЫЙ БЛОК УПРАВЛЕНИЯ МОЩНОСТЬЮ, СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ МОТОРНОГО ОТДЕЛЕНИЯ (РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ АККУМУЛЯТОРА), КОМПРЕССОР A/C |
|
IG3 4 |
 |
10 A |
ГОЛОВНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ АУДИО/НАВИГАЦИЕЙ, ИНДИКАТОР ЗАРЯДКИ, ПРИБОРНАЯ ПАНЕЛЬ, МОДУЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ВЫСОКОВОЛЬТНОЕ РЕЛЕ ОБОГРЕВАТЕЛЯ С ПТКС |
|
CHILD LOCK |
 |
15 A |
Электронная система блокировки для защиты от детей |
|
FRT WIPER2 |
 |
10 A |
Электродвигатель переднего стеклоочистителя |
|
FCA |
 |
10 A |
Передний радар |
|
RR WIPER |
 |
15 A |
Реле заднего стеклоочистителя, электромотор заднего стеклоочистителя |
|
E-SHIFTER4 |
 |
10 A |
SCU, электронный селектор переключения передач |
|
BMS |
 |
10 A |
Система управления аккумулятором |
|
USB CHARGER |
 |
10 A |
ЗАРЯДНОЕ УСТРОЙСТВО USB (ПЕРЕДНИЙ ЛОТОК / СИДЕНЬЕ ВОДИТЕЛЯ / СИДЕНЬЕ ПАССАЖИРА) |
|
IG1 2 |
 |
25 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ МОТОРНОГО ОТДЕЛЕНИЯ (ПРЕДОХРАНИТЕЛЬ БЛОКА ПЕЧАТНОЙ ПЛАТЫ ― IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Открывание лючка горловины топливного бака |
|
E-SHIFTER2 |
 |
10 A |
SCU, электронный селектор переключения передач |
Панель предохранителей в моторном отсеке
Соединительная панель моторного отделения
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|
|---|---|---|---|---|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
C/FAN2 |
 |
80 A |
Вентилятор охлаждения электродвигателя |
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
PTC HEATER1 |
 |
50 A |
РЕЛЕ ОБОГРЕВАТЕЛЯ С ПТКС 1 |
|
B+2 |
 |
60 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ БЛОКА ПРИБОРНОЙ ПАНЕЛИ (IPS) |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
MDPS 1 |
 |
80 A |
Модуль электроусилителя руля |
|
REAR HEATED |
 |
40 A |
Соединительная панель моторного отделения (реле заднего обогревателя) |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
POWER TAILGATE |
 |
40 A |
Блок двери багажника с электроприводом |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
B+3 |
 |
50 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ ICU (ПРЕДОХРАНИТЕЛЬ — ДЕТСКИЙ ЗАМОК, ЭЛЕКТРОННОЕ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ 3, ЛЕВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК, ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК, ОТКРЫТИЕ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ, УСИЛИТЕЛЬ, ПРИВОД СИДЕНЬЯ ПАССАЖИРА, ОБОГРЕВ ПЕРЕДНИХ СИДЕНИЙ, ОБОГРЕВ ЗАДНИХ СИДЕНИЙ), АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА 2 |
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
TRAILER |
 |
50 A |
Модуль прицепа |
|
FUEL PUMP |
 |
20 A |
Соединительная панель моторного отделения (реле топливного насоса) |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
BLOWER |
 |
40 A |
Соединительная панель моторного отделения (реле вентилятора) |
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
B+4 |
 |
40 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ ICU (ПРЕДОХРАНИТЕЛЬ — МУЛЬТИМЕДИА, ПОДУШКА БЕЗОПАСНОСТИ 2, ПЕРКЛЮЧАТЕЛЬ ТОРМОЗА, МОДУЛЬ 1, КРЫШКА ТОПЛИВНОГО БАКА, АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА 1, ПАНОРАМНЫЙ ЛЮК, УПРАВЛЕНИЕ АККУМУЛЯТОРОМ, ДВЕРНОЙ ЗАМОК |
|
B+1 |
 |
60 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ БЛОКА ПРИБОРНОЙ ПАНЕЛИ (IPS) |
|
|
AMS |
 |
10 A |
ДАТЧИК АККУМУЛЯТОРА (PHEV) |
|
|
ПРЕДОХРАНИТЕЛЬ |
IEB2 |
 |
40 A |
Интегрированный блок электрической тормозной системы |
|
IEB3 |
 |
60 A |
Интегрированный блок электрической тормозной системы |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
IEB1 |
 |
60 A |
Интегрированный блок электрической тормозной системы |
|
IG3 1 |
 |
20 A |
РЕЛЕ ЗАЖИГАНИЯ 3 |
|
|
ПРЕДОХРАНИТЕЛЬ |
BATTERY C/FAN |
 |
15 A |
Вентилятор охлаждения аккумулятора |
|
HPCU |
 |
10 A |
Гибридный блок управления мощностью |
|
|
EWP2 |
 |
10 A |
АККУМУЛЯТОРНЫЙ ЭЛЕКТРИЧЕСКИЙ ВОДЯНОЙ НАСОС |
|
|
ПРЕДОХРАНИТЕЛЬ |
POWER OUTLET2 |
 |
20 A |
Передняя розетка питания |
|
EWP1 |
 |
10 A |
Электронный водяной насос двигателя |
|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ |
PTC HEATER2 |
 |
50 A |
РЕЛЕ ОБОГРЕВАТЕЛЯ С ПТКС 2 |
|
DCT1 |
 |
40 A |
ТРАНСМИССИЯ С ДВОЙНЫМ СЦЕПЛЕНИЕМ |
|
|
DCT2 |
 |
40 A |
ТРАНСМИССИЯ С ДВОЙНЫМ СЦЕПЛЕНИЕМ |
|
|
C/FAN1 |
 |
60 A |
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ |
|
|
B+5 |
 |
60 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ МОТОРНОГО ОТДЕЛЕНИЯ С ПТКС |
|
|
IG2 |
 |
40 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ ICU (ПРЕДОХРАНИТЕЛЬ — СТЕКЛООМЫВАТЕЛЬ, A/C, МОДУЛЬ 6, МОДУЛЬ 7, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ) |
|
|
IG1 1 |
 |
40 A |
СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ ICU (ПРЕДОХРАНИТЕЛЬ — МОДУЛЬ 2, ЗАРЯДНОЕ УСТРОЙСТВО USB, ПОДУШКА БЕЗОПАСНОСТИ 1, АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА 2, ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ 2, ПРИБОРНАЯ ПАНЕЛЬ, МОДУЛЬ 3, ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ, МОДУЛЬ 4, МОДУЛЬ 5, ЭЛЕКТРОННОЕ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ 2, СИСТЕМА ПРЕДОТВРАЩЕНИЯ ЛОБОВОГО СТОЛКНОВЕНИЯ, ING 1 2) |
|
|
ПРЕДОХРАНИТЕЛЬ |
CLUTCH ACTRUATOR |
 |
30 A |
ПРИВОД СЦЕПЛЕНИЯ ДВИГАТЕЛЯ (ГИБРИДНЫЙ БЛОК УПРАВЛЕНИЯ МОЩНОСТЬЮ) |
|
INVERTER |
 |
40 A |
ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО ТОКА |
|
|
POWER OUTLET1 |
 |
40 A |
Передняя розетка питания |
|
|
EWP4 |
 |
10 A |
Электронный водяной насос двигателя |
|
Блок печатной платы
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Кислородный датчик (больше/меньше) |
|
ECU2 |
 |
15 A |
БУД (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) |
|
SENSOR3 |
 |
10 A |
РЕЛЕ ТОПЛИВНОГО НАСОСА |
|
SENSOR2 |
 |
10 A |
КЛАПАН РЕГУЛИРОВАНИЯ МАСЛА, ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ, РЕГУЛИРУЕМЫЙ КЛАПАН МАСЛЯНОГО НАСОСА, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ, СТОПОРНЫЙ КЛАПАН ТОПЛИВНОГО БАКА (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Электродвигатель переднего стеклоочистителя |
|
ECU 3 |
 |
10 A |
БУД (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) |
|
IEB 4 |
 |
10 A |
Интегрированный блок электрической тормозной системы |
|
EWP 3 |
 |
10 A |
Электронный водяной насос двигателя |
|
OBC |
 |
10 A |
БОРТОВОЕ ЗАРЯДНОЕ УСТРОЙСТВО (PHEV) |
|
ECU1 |
 |
20 A |
БУД (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) |
|
B/ALARM HORN |
 |
15 A |
РЕЛЕ ЗВУКОВОГО СИГНАЛА ОХРАННОЙ СИГНАЛИЗАЦИИ |
|
IGN COIL |
 |
20 A |
Катушка зажигания № 1 / № 2 / № 3 / № 4 |
|
CHARGER |
 |
10 A |
РЕЛЕ БЛОКИРОВКИ/РАЗБЛОКИРОВКИ ЗАРЯДНОГО УСТРОЙСТВА (PHEV) |
|
DCT3 |
 |
15 A |
ТРАНСМИССИЯ С ДВОЙНЫМ СЦЕПЛЕНИЕМ |
Реле
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
Fuel Pump Relay |
 |
МИКРО |
|
PTC Heater1 Relay |
 |
МИКРО |
|
Blower Relay |
 |
МИКРО |
|
Rear Heated Relay |
 |
МИНИ |
|
IG3 Relay |
|
МИКРО |
|
Battery Cooling Fan Relay (HEV) |
|
МИКРО |
|
PDM (IG1) RELAY |
 |
МИКРО |
|
PDM (ACC) RELAY |
 |
МИКРО |
|
PDM (IG2) RELAY |
 |
МИКРО |
|
COOLING FAN MOTOR RELAY |
 |
МИКРО |
|
PTC HEATER2 RELAY |
 |
МИКРО |
|
POWER OUTLET |
 |
МИКРО |
Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора) (для подключаемого гибридного автомобиля)
