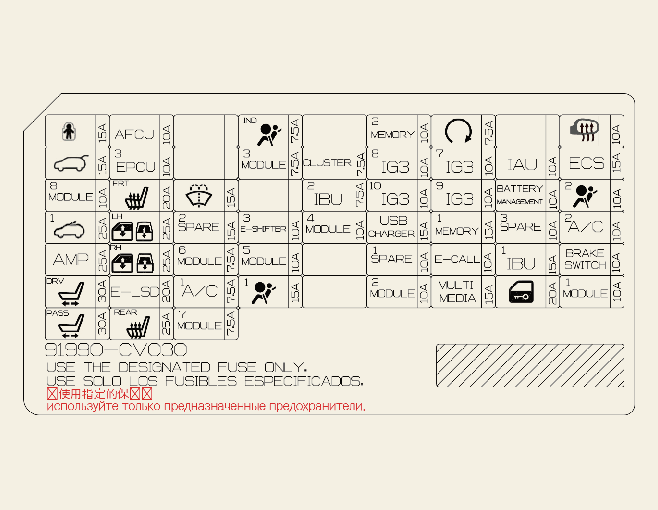

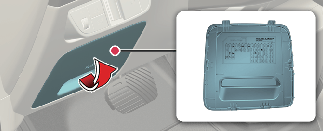

CHILD LOCK

Relè blocco bambini, relè sblocco bambini

AFCU

AFCU

A/BAG IND

Consolle al padiglione

MEMORY2

Fusibile - MEMORY2, unità lampadina d'atmosfera, lampadina d'atmosfera crash pad SX-DX, ADP, display faro, unità ADS

START

VCU, IBU (unità centralina carrozzeria integrata)

HEATED MIRROR

Unità specchietto esterno conducente/passeggero

TAILGATE OPEN

Serratura portellone

EPCU 3

Inverter posteriore

MODULE3

Interruttore malfunzionamento, IBU (unità centraline carrozzeria integrata), interruttore spia arresto, modulo portiera lato conducente

CLUSTER

Display a sovrimpressione, Quadro strumenti

IG3 8

Gruppo V2L, ICCU, VCMS, Pompa posteriore elettronica dell'olio, CDM

IG3 7

Sensore temperatura In-car, Unità interfaccia A/V e navigazione, Riscaldatore PTC (Coefficiente temperatura positivo) A/C, Centralina A/C, Quadro strumenti

IAU

Maniglia esterna sportello conducente/passeggero

ECS

Sospensione a controllo elettronico

MODULE8

Modulo sedile elettrico conducente/passeggero, Interruttore manuale sedile conducente/passeggero

S/HEATER FRT

Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore

WASHER

Interruttore multifunzione

IBU2

IBU (unità centralina carrozzeria integrata)

IG3 10

SCU (Centralina sistema), Inverter posteriore, BMU

IG3 9

Non utilizzato

BATTERY MANAGEMENT

BMU

AIR BAG2

Centralina del sistema di sicurezza passiva supplementare (SRS)

SUNROOF1

Motore del tettuccio apribile

P/WINDOW LH

Centralina alzacristalli elettrico di sicurezza conducente (LDH), centralina alzacristalli elettrico di sicurezza passeggero (RHD), interruttore alzacristalli elettrico posteriore SX

SPARE2 (IG2)

Non utilizzato

E-SHIFTER 3

Commutatore ATM elettronica (trasmissione automatica)

MODULE4

Sensore angolare anteriore/posteriore sinistro/destro, inverter anteriore/posteriore, unità ADAS guida, unità VESS (Virtual Engine Sound System), sensore anteriore, telecamera anteriore, unità di parcheggio ADAS, interruttore del coperchio superiore del cruscotto

USB CHARGER

Caricabatterie USB sedile conducente/passeggero, caricabatterie USB consolle anteriore n. 1/n. 2

MEMORY1

Fusibile - MEMORY2, Quadro strumenti, Centralina A/C, Lampadina d'atmosfera consolle (superiore/inferiore), Interruttore da pavimento consolle, Lampada d'atmosfera porta conducente/passeggero, Lampada d'atmosfera porta posteriore SX/DX

SPARE3 (B+)

Non utilizzato

A/C2

Centralina A/C, valvola alta pressione, blocco di giunzione P/R valvola refrigeranti n. 1/n. 2, blocco di giunzione P/R (relè ventola), Refrigeratore BSA n. 1, valvola liquido refrigerante A/C

AMP

Amplificatore (AMP)

P/WINDOW RH

Centralina Alzacristalli Elettrico di Sicurezza Passeggero (LDH), Centralina Alzacristalli Elettrico di Sicurezza Conducente (RHD), Interruttore Alzacristalli Elettrico Posteriore DX

MODULE6

IBU (unità centralina carrozzeria integrata)

MODULE5

Connettore collegamento dati, Retrovisore elettrocromatico, Unità E-CALL, ADP, Centralina A/V e navigatore, Interruttore crash pad, Lampadina faro SX/DX, AMP (amplificatore), Caricabatterie wireless per smartphone, Centralina sedile elettrico conducente/passeggero, Centralina ventilazione aria anteriore sedile, Centralina riscaldatore sedile anteriore, Centralina riscaldatore sedile posteriore, Interruttore a pavimento Consolle, Centralina dispositivo livellamento automatico dei fari, Centralina IFS (sistema di illuminazione anteriore intelligente)

SPARE1 (ACC)

Non utilizzato

E-CALL

E-CALL Unit

IBU1

IBU (unità centralina carrozzeria integrata)

BRAKE SWITCH

Interruttore luci stop, IBU (unità centralina carrozzeria integrata)

P/SEAT DRV

Interruttore sedile elettrico di guida, centralina sedile elettrico conducente con IMS (sistema di memoria integrata)

A/C1

Centralina A/C

AIR BAG1

Centralina del sistema di sicurezza passiva supplementare (SRS)

MODULE2

AMP (amplificatore), ADP, blocco di giunzione P/E (relè presa di corrente), IBU (Unità centralina carrozzeria integrata), unità E-CALL, unità ADAS, tastiera A/V e navigazione, centralina A/V e navigazione

MULTIMEDIA

Centralina A/V e navigatore

DOOR LOCK

Relè serratura portiere, relè sblocco portiere, relè blocco di sicurezza

MODULE1

Interruttore luci di emergenza, interruttore multifunzione, connettore collegamento dati, sensore pioggia, sirena UIP, sensore UIP, unità PTG, centralina portiera conducente, unità specchietto esterno conducente/passeggero

P/SEAT PASS

Interruttore sedile elettrico passeggero, modulo sedile elettrico passeggero

S/HEATER RR

Centralina riscaldatore sedile posteriore

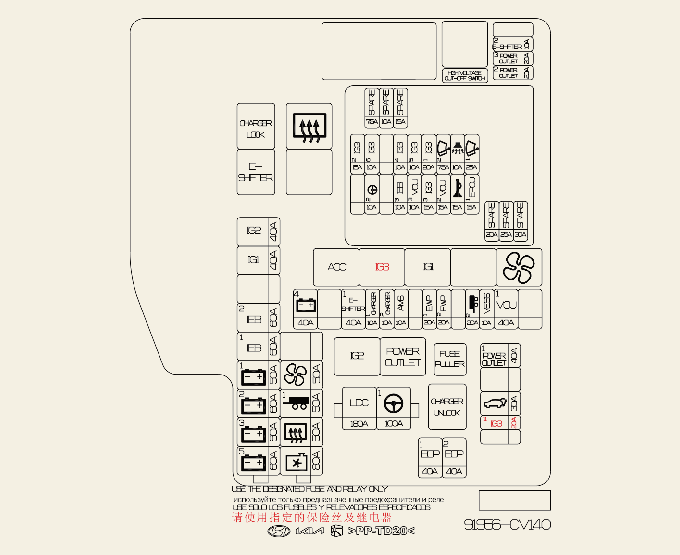

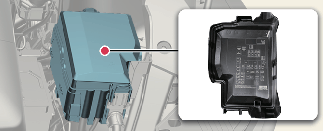

MULTI FUSE-1

LDC

Giunzione P/R (Fusibile: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Unità MDPS

* MDPS è lo stesso come EPS (Servosterzo elettrico).

MULTI FUSE-3

B+5

Blocco PCB (Relè principale IG3, Fusibile: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Cassetta di giunzione ICU (Fusibile: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Scatola di giunzione ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Scatola di giunzione ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unità IEB

IEB2

Unità IEB

IG1

Blocco di giunzione P/R (Relè ACC, relè IG1)

IG2

Blocco di giunzione P/R (Relè IG2)

MULTI FUSE-2

C/FAN

Motorino ventilatore raffreddamento

RR HTD

Blocco di giunzione P/R (Rear Heated Relay)

TRAILER1

Unità connettore rimorchio

BLOWER

Blocco di giunzione P/R (Relè ventola)

FUSIBILE

B+4

Cassetta di giunzione ICU (Relè di blocco del carico a lungo termine, fusibile: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Blocco di giunzione P/R (Relè E-Shifter, Fusibile: E-SHIFTER2)

CHARGER1

Blocco giunzione P/R (Relè blocco caricabatterie, Relè sblocco caricabatterie), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Sensore batteria 12V

EWP1

Pompa acqua elettronica n. 1

EWP2

Pompa acqua elettronica n. 2

TRAILER2

Unità connettore rimorchio

VESS

Unità VESS

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

Unità PTG

Cassetta di giunzione ICU (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Pompa elettronica posteriore dell’olio

EOP2

Pompa olio elettronica anteriore (4WD)

E-SHIFTER2

E-Shifter Relay, SCU, commutatore ATM elettronico

P/OUTLET3

Presa di alimentazione posteriore

P/OUTLET2

Presa di alimentazione anteriore

WIPER1

Blocco PCB (Scheda a circuito stampato) (Relè principale tergicristallo)

EPCU1

Inverter anteriore (4WD)

B/ALARM

Blocco PCB (Scheda a circuito stampato) Blocco (Relè principale tergicristallo)

HORN

Blocco PCB (Scheda a circuito stampato) (Relè avvisatore acustico)

WIPER2

IBU (unità centralina carrozzeria integrata)

VCU2

VCU

IG3 1

Cassetta di giunzione ICU (Fusibile: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Pompa acqua elettronica

IG3 5

Valvola a 3 vie del refrigerante BMS (Sistema di gestione batteria)

VCU3

VCU

IG3 4

Pompa acqua elettronica #1, #2, Compressore A/C elettronico

IEB3

Unità IEB

IG3 6

Motorino ventola raffreddamento, Pompa olio elettronica anteriore (4WD)

MDPS2

Unità MDPS

* MDPS è lo stesso come EPS (Servosterzo elettrico).

IG3 2

Inverter anteriore (4WD), VCU

Charger Lock Relay

E-Shifter Relay

Rear Heated Relay

ACC Relay

IG3 Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
