Popis panela s poistkami/relé

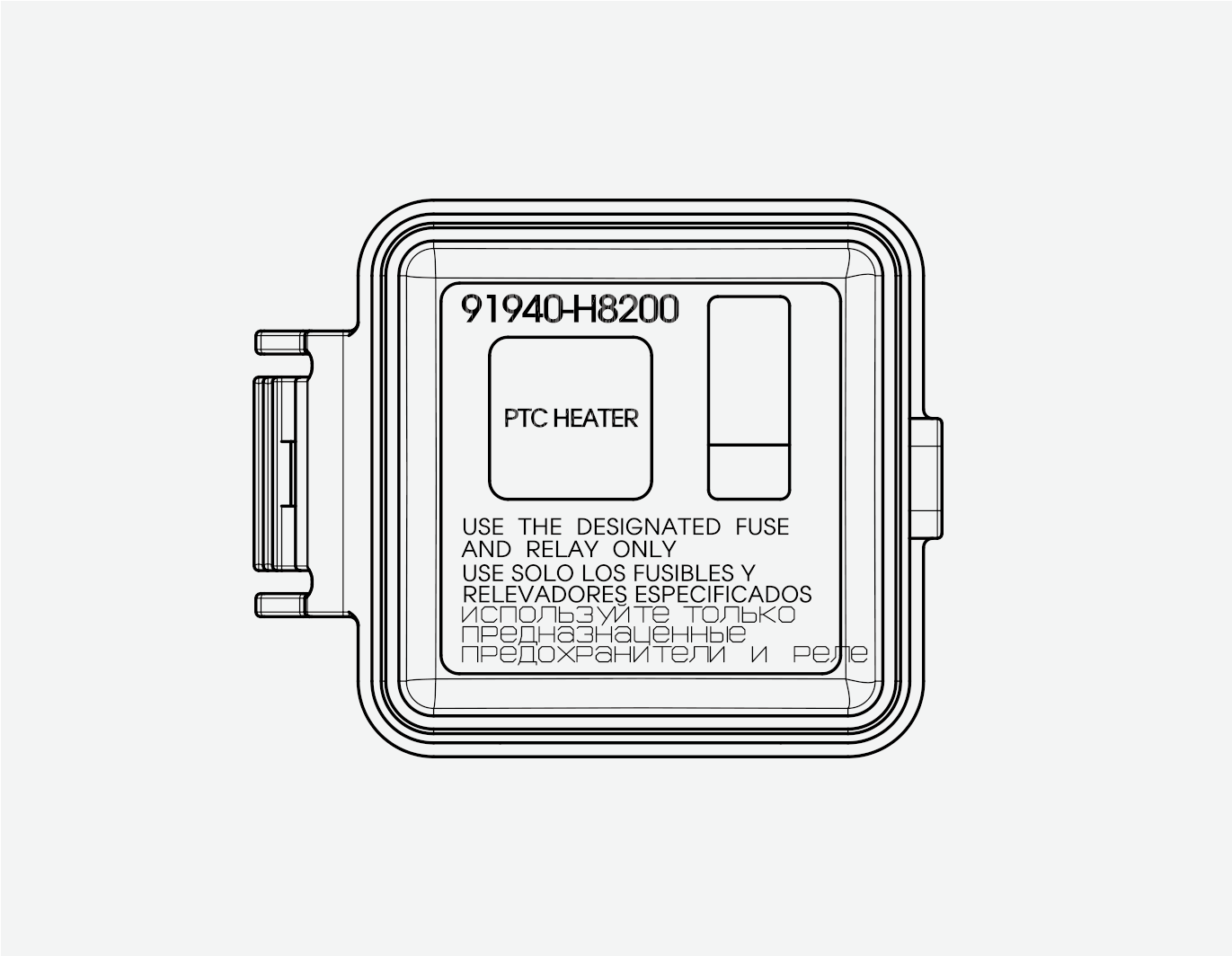

Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.
Nie všetky opisy panela v tejto príručke sa vzťahujú na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.
Bočný poistkový panel vodiča
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
20 A |
Relé odomykania zadných výklopných dverí, relé typu Dead Lock, relé uzamykania/odomykania dverí |
|
|
20 A |
Elektrická zásuvka |
|
|
25 A |
Bezpečnostný modul elektrického ovládania okna na strane vodiča |
|
|
15 A |
Elektronický modul signálu zastavenia |
|
|
15 A |
BCM (Body Control Module - Modul ovládania karosérie), jednotka SLM |
|
|
20 A |
Zapaľovač cigariet |
|
|
10 A |
Vonkajšie zrkadlo s elektrickým ovládaním na strane vodiča, vonkajšie zrkadlo s elektrickým ovládaním na strane spolujazdca, riadiaci modul klimatizačného zariadenia, ECM (Engine Control Module - Riadiaci modul motora) / PCM (Power train Control Module - Riadiaci modul hnacieho ústrojenstva) |
|
|
10 A |
Modul ovládania karosérie (Svetlo svietiace počas celého dňa - 1/2 napájanie) |
|
|
25 A |
Hlavný spínač zrkadla s elektrickým ovládaním, spínač okna s elektrickým ovládaním na strane spolujazdca (ľavý) |
|
|
20 A |
Riadiaci modul ohrevu predných sedadiel |
|
|
10 A |
Relé DRL (Daytime Running Light - Svetlo svietiace počas celého dňa) |
|
|
7,5 A |
ECM (Riadiaci modul motora), spojovací blok priestoru motora (relé štartovania), zámok zapaľovania a spínač spojky, spínač rozsahu prevodovky, relé poplašného zariadenia proti vlámaniu, ovládací modul inteligentného kľúča |
|
|
7,5 A |
Svetlomet - strana pravej rukoväte, osvetlenie EVČ - strana pravej rukoväte, zadné kombinované svetlo (VNÚTRI/VONKU) - strana pravej rukoväte, ILL (+) |
|
|
10 A |
BCM (Ovládací modul karosérie), spínač ochranného obloženia, spínač prednej konzoly, predný radar, predná kamera, jednotka upozornenia na náraz v mŕtvom bode/strana ľavej rukoväte/strana pravej rukoväte |
|
|
15 A |
Spojovací blok priestoru motora (spínač spätného svetlometu), spínač rozsahu prevodovky, spínač športového režimu, TCM (Riadiaci modul prevodovky), snímač spojky, snímač rýchlosti, spínač brzdového svetla, modul elektronickej spojky |
|
|
25 A |
Hlavný spínač elektrického ovládania okien, spínač elektrického ovládania okien na strane spolujazdca (RHD) |
|
|
10 A |
Spínač napájania vonkajšieho zrkadla |
|
|
10 A |
Relé zadného hmlového svetla |
|
|
15 A |
Hodinová pružina |
|
|
7,5 A |
Svetlomet - strana ľavej rukoväte, osvetlenie EVČ - strana ľavej rukoväte, zadné kombinované svetlo (VNÚTRI/VONKU) - strana ľavej rukoväte |
|
|
7,5 A |
Riadiaci modul ohrevu predných sedadiel, zvuk, zvuk/video a jednotka navigačnej hlavice, aktivátor zariadenia na vyrovnávanie svetlometov - strana ľavej rukoväte/strana pravej rukoväte, svetlomet - strana ľavej rukoväte/strana pravej rukoväte, riadici modul klimatizácie, elektrochromické zrkadlo, spínač ochranného obloženia, prevodník DC-DC, hodinová pružina, indikátor radiacej páky automatickej prevodovky |
|
|
7,5 A |
Konektor dátového prepojenia, modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
10 A |
Riadiaci modul inteligentného kľúča, spínač brzdového svetla |
|
|
15 A |
Rezerva |
|
|
15 A |
Relé predných hmlových svetiel |
|
|
7,5 A |
Spojovací blok priestoru motora (relé dúchadla klimatizácie), spojovací blok benzínu (relé ohrievača PTC), riadiaci modul klimatizácie |
|
|
10 A |
Spojovací blok priestoru motora (LO relé svetlometov), riadiaci modul ohrevu predných sedadiel, BCM (Modul ovládania karosérie) |
|
|
10 A |
Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu) |
|
|
10 A |
ECM (Riadiaci modul motora)/PCM (Riadiaci modul hnacieho ústrojenstva) |
|
|
15 A |
Motor strešného okna |
|
|
10 A |
Modul imobilizéra |
|
|
10 A |
Blokovanie kľúča, spínač strednej prístrojovej dosky, konektor dátového prepojenia |
|
|
10 A |
Rezerva |
|
|
7,5 A |
Jednotka SLM, BCM (Body Control Module - Modul ovládania karosérie), riadiaci modul inteligentného kľúča |
|
|
10 A |
Ovládací modul inteligentného kľúča, modul imobilizéra, riadiaci modul BSA |
|
|
10 A |
Riadiaci modul SRS (Supplemental Restraint System - Airbag) |
|
|
7,5 A |
BCM (Body Control Module - Modul ovládania karosérie), jednotka SLM |
|
|
25 A |
Ovládací modul inteligentného kľúča |
|
|
7,5 A |
Riadiaci modul klimatizačného zariadenia |
|
|
15 A |
Multifunkčný prepínač, motor zadného stierača, relé zadného stierača |
|
|
25 A |
Multifunkčný prepínač, motor stieračov, spojovací blok priestoru motora (LO relé stieračov) |
|
|
10 A |
Relé sieťového výstupu, BCM (Modul riadenia karosérie), jednotka SLM, zvuk, zvuk/video a jednotka navigačnej hlavice, prevodník DC-DC, konektor USB nabíjačky, sieťový spínač vonkajšieho zrkadla, riadiaci modul inteligentného kľúča |
|
|
20 A |
Rezerva |
|
|
7,5 A |
Prístrojová doska |
|
|
7,5 A |
Prístrojová doska |
|
|
7,5 A |
Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia) |
|
|
20 A |
Jednosmerný menič, zvuková sústava, zvuková / obrazová a navigačná jednotka |
|
|
10 A |
Relé priestorového osvetlenia, riadiaci modul klimatizácie, automatické osvetlenie a foto-sníma, modul ovládania karosérie, snímač dažďa, jednotka SLM, svetlo pre odkladaciu priehradku, osvetlenie batožinového priestoru, vnútorné svetlo, svetlo stropnej konzoly, predné kozmetické zrkadlo - strana ľavej rukoväte/strana pravej rukoväte |

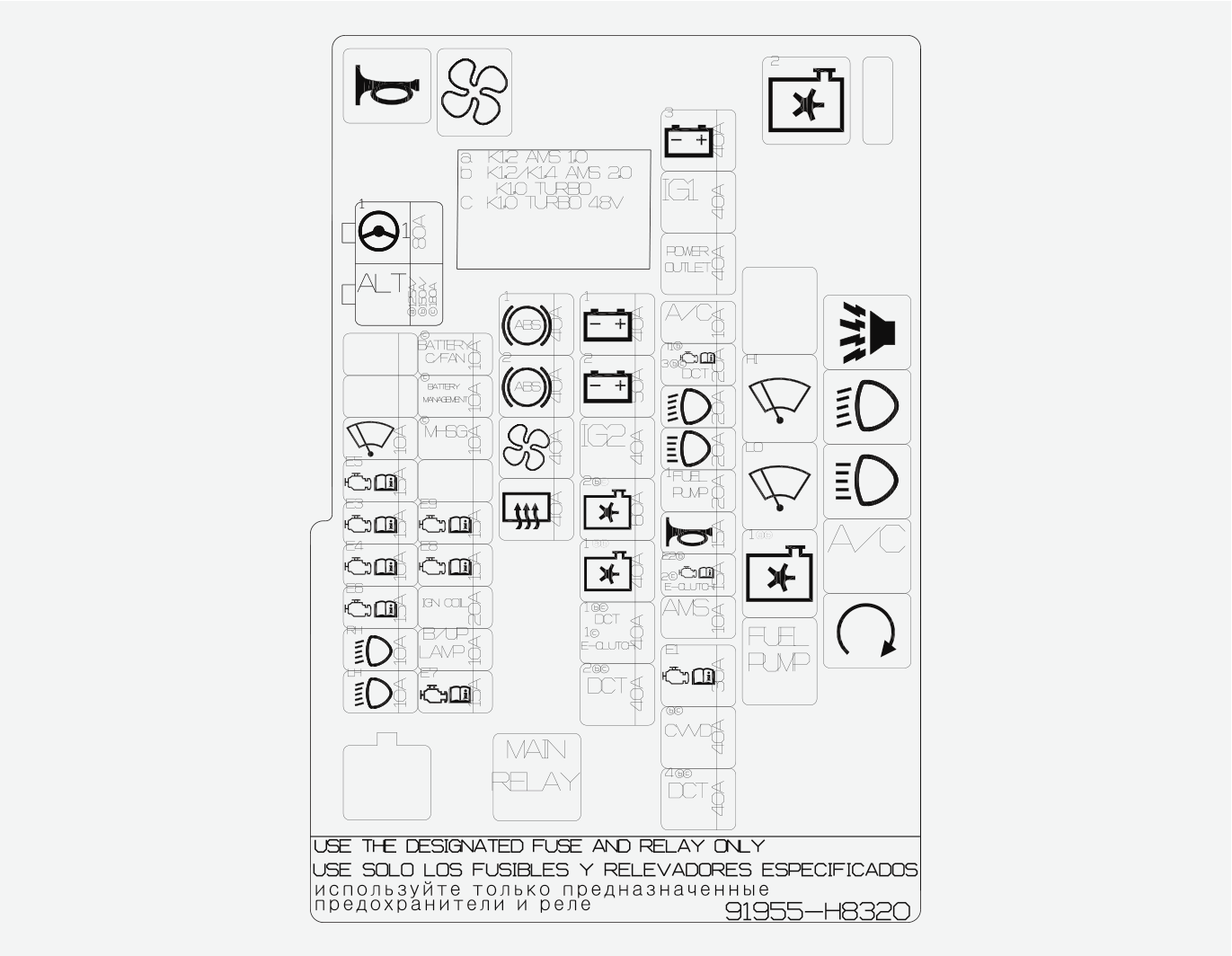

Poistkový panel v motorovom priestore
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
80 A |
Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia) |
|
|
150 A / 180 A |
Poistka - ABS 1, ABS 2, DÚCHADLO, ZARIADENIE NA ODSTRÁNENIE ZAROSENIA ZADNÉHO SKLA |
|
|
10 A |
LO relé stieračov, motor predných stieračov, multifunkčný spínač |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15 A |
Elektromagnetický ventil regulácie odvzdušňovania, riadiaci ventil oleja č. 1, č. 2, snímač kyslíka (hore/dole) |
|
|
10 A |
Relé klimatizácie, spojovací blok (relé chladiaceho ventilátora 2), riadiaci elektromagnetický ventil RCV, ventil premenlivého olejového čerpadla |
|
|
15 A |
Relé palivového čerpadla |
|
|
10 A |
Svetlomet - strana pravej rukoväte |
|
|
10 A |
Svetlomet - strana ľavej rukoväte |
|
|
10 A |
[S miernym HEV] Chladiaci ventilátor BSA |
|
|
10 A |
[S miernym HEV] Ovládací modul BSA |
|
|
10 A |
[S miernym HEV] Hybridný štartér a motor generátora |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
20 A |
Zapaľovacia cievka č. 1, č. 2, č. 3 |
|
|
10 A |
Spínač spätných svetlometov |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
40 A |
Modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
40 A |
Modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
40 A |
Relé dúchadla klimatizácie |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé zariadenia na odstránenie zarosenia zadného skla) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - BRZDOVÉ SVETLO, DRL 2, DRL 1, ZADNÝ HMLOVÝ SVETLOMET, PREDNÝ HMLOVÝ SVETLOMET, MODUL 6, ZVUK, VNÚTORNÉ SVETLO) |
|
|
50 A |
Spojovací blok prístrojovej dosky (Poistka - BEZPEČNOSTNÉ OKNO, P/OKNO VPRAVO, S/OHRIEVAČ, P/OKNO VĽAVO, SKLÁPACIE ZRKADLO, SPÍNAČ BRZDY, STREŠNÉ OKNO, IMOBILIZÉR, INTELIGENTNÝ KĽÚČ, relé okien s elektrickým ovládaním) |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (relé IG 2), relé štartovania |
|
|
60 A |
Spojovací blok (relé chladiaceho ventilátora 2) |
|
|
40 A |
TCM (Transmission Control Module - Riadiaci modul prevodovky) |
|
|
40 A |
[So spojkou pomocou drôtu] Modul elektronickej spojky |
|
|
40 A |
TCM (Transmission Control Module - Riadiaci modul prevodovky) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - ZAMKNUTIE DVERÍ, SMEROVÉ SVETLO, relé koncových svetiel)[S mild HEV] Hlavné relé, relé klaksóna |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (relé IG1, relé ACC) |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé napájacej zásuvky) |
|
|
10 A |
Relé klimatizačného zariadenia |
|
|
20 A |
TCM (Transmission Control Module - Riadiaci modul prevodovky) |
|
|
20 A |
LO relé predných svetlometov |
|
|
20 A |
HI relé predných svetlometov |
|
|
20 A |
Relé palivového čerpadla |
|
|
15 A |
Relé húkačky poplašného zariadenia proti vlámaniu, relé húkačky |
|
|
15 A |
[So spojkou pomocou drôtu] Modul elektronickej spojky |
|
|
10 A |
[S ISG] Snímač batérie |
|
|
30 A |
ENG E9, ENG E8, hlavné relé |
|
|
40 A |
Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu) |
|
|
40 A |
[Dvojspojková prevodovka] Aktivátor inteligentného prevodu |
|
Symbol |
Názov relé |
Typ |
|---|---|---|
|
|
Relé húkačky poplašného zariadenia proti vlámaniu |
MICRO |
|
|
Relé stieračov HI |
MICRO |
|
|
LO relé predných svetlometov |
MICRO |
|
|
Relé stieračov LO |
MICRO |
|
|
HI relé predných svetlometov |
MICRO |
|
|
Relé klimatizačného zariadenia |
MICRO |
|
|
Relé palivového čerpadla |
MICRO |
|
|
Relé štartovania |
MICRO |
|
|
Relé chladiaceho ventilátora 2 |
MICRO |
|
|
Hlavné relé |
MINI |
|
|
Relé klaksóna |
MICRO |
|
|
Relé dúchadla klimatizačného zariadenia |
MICRO |
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
80 A |
Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia) |
|
|
125 A / 150 A |
Poistka - ABS 1, ABS 2, DÚCHADLO, ZARIADENIE NA ODSTRÁNENIE ZAROSENIA ZADNÉHO SKLA |
|
|
10 A |
LO relé stieračov, motor predných stieračov, multifunkčný spínač |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15 A |
Elektromagnetický ventil regulácie odvzdušňovania, riadiaci ventil oleja č. 1, č. 2, snímač kyslíka (hore/dole) |
|
|
10 A |
Relé chladiaceho ventilátora 1, relé klimatizačného zariadenia, snímač predného kolesa - strana pravej rukoväte, podružný spojovací blok (relé chladiaceho ventilátora 2) |
|
|
15 A |
Relé palivového čerpadla, vstrekovač č. 1, č. 2, č. 3, č. 4 |
|
|
10 A |
Svetlomet - strana pravej rukoväte |
|
|
10 A |
Svetlomet - strana ľavej rukoväte |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
20 A |
Cievka zapaľovania č. 1, č. 2, č. 3, č. 4 |
|
|
10 A |
[Manuálna prevodovka] Spínač spätného svetlometu |
|
|
15 A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
40 A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40 A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40 A |
Relé dúchadla klimatizačného zariadenia |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé zariadenia na odstránenie zarosenia zadného skla) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - BRZDOVÉ SVETLO, DRL 2, DRL 1, ZADNÝ HMLOVÝ SVETLOMET, PREDNÝ HMLOVÝ SVETLOMET, MODUL 6, ZVUK, VNÚTORNÉ SVETLO) |
|
|
50 A |
Spojovací blok prístrojovej dosky (Poistka - BEZPEČNOSTNÉ OKNO, P/OKNO VPRAVO, S/OHRIEVAČ, P/OKNO VĽAVO, SKLÁPACIE ZRKADLO, SPÍNAČ BRZDY, STREŠNÉ OKNO, IMOBILIZÉR, INTELIGENTNÝ KĽÚČ, relé okien s elektrickým ovládaním) |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (Moduly distribúcie napájania) (relé IG2), relé štartovania |
|
|
40 A |
Relé chladiaceho ventilátora 1, spojovací blok (relé chladiaceho ventilátora 2) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - ZAMKNUTIE DVERÍ, SMEROVÉ SVETLO, relé koncových svetiel) |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (Moduly distribúcie napájania) (relé IG1, relé ACC) |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé napájacej zásuvky) |
|
|
10 A |
Relé klimatizačného zariadenia |
|
|
20 A |
LO relé predných svetlometov |
|
|
20 A |
HI relé predných svetlometov |
|
|
20 A |
Relé palivového čerpadla |
|
|
15 A |
Relé húkačky poplašného zariadenia proti vlámaniu, relé húkačky |
|
|
10 A |
Snímač batérie |
|
|
30 A |
ENG E9, ENG E8, hlavné relé |
|
Symbol |
Názov relé |
Typ |
|---|---|---|
|
|
Relé húkačky poplašného zariadenia proti vlámaniu |
MICRO |
|
|
Relé stieračov HI |
MICRO |
|
|
LO relé predných svetlometov |
MICRO |
|
|
Relé stieračov LO |
MICRO |
|
|
HI relé predných svetlometov |
MICRO |
|
|
Relé chladiaceho ventilátora 1 |
MICRO |
|
|
Relé klimatizačného zariadenia |
MICRO |
|
|
Relé palivového čerpadla |
MICRO |
|
|
Relé štartovania |
MICRO |
|
|
Relé chladiaceho ventilátora 2 |
MICRO |
|
|
Hlavné relé |
MINI |
|
|
Relé klaksóna |
MICRO |
|
|
Relé dúchadla klimatizačného zariadenia |
MICRO |
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
80 A |
Jednotka MDPS (Motor Driven Power Steering - Riadiaca jednotka posilňovača riadenia) |
|
|
150 A |
Poistka - ABS 1, ABS 2, DÚCHADLO, ZARIADENIE NA ODSTRÁNENIE ZAROSENIA ZADNÉHO SKLA |
|
|
10 A |
LO relé stieračov, motor predných stieračov, multifunkčný spínač |
|
|
15 A |
Elektromagnetický ventil regulácie odvzdušňovania, riadiaci ventil oleja č. 1, č. 2, ventil zastavenia chladiva motora, relé klimatizácie, elektromagnetický ventil premenlivého sacieho potrubia, ECM (Riadiaci modul motora)/PCM (Riadiaci modul hnacieho ústrojenstva) |
|
|
10 A |
Relé chladiaceho ventilátora 1, snímač kyslíka (hore/dole), ventil zastavenia chladiva motora, snímač predného kolesa - strana pravej rukoväte, podružný spojovací blok (relé chladiaceho ventilátora 2), elektromagnetický ventil premenlivého sacieho potrubia |
|
|
15 A |
Relé palivového čerpadla, vstrekovač č. 1, č. 2, č. 3, č. 4, ECM (Riadiaci modul motora), PCM (Riadiaci modul hnacieho ústrojenstva), riadiaci ventil oleja č. 1, č. 2, elektromagnetický ventil regulácie odvzdušňovania |
|
|
10 A |
Svetlomet - strana pravej rukoväte |
|
|
10 A |
Svetlomet - strana ľavej rukoväte |
|
|
20 A |
Cievka zapaľovania č. 1, č. 2, č. 3, č. 4, kondenzátor |
|
|
10 A |
[Manuálna prevodovka] Spínač spätného svetlometu |
|
|
40 A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40 A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40 A |
Relé dúchadla klimatizačného zariadenia |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé zariadenia na odstránenie zarosenia zadného skla) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - BRZDOVÉ SVETLO, DRL 2, DRL 1, ZADNÝ HMLOVÝ SVETLOMET, PREDNÝ HMLOVÝ SVETLOMET, MODUL 6, ZVUK, VNÚTORNÉ SVETLO) |
|
|
50 A |
Spojovací blok prístrojovej dosky (Poistka - BEZPEČNOSTNÉ OKNO, P/OKNO VPRAVO, S/OHRIEVAČ, P/OKNO VĽAVO, SKLÁPACIE ZRKADLO, SPÍNAČ BRZDY, STREŠNÉ OKNO, IMOBILIZÉR, INTELIGENTNÝ KĽÚČ, relé okien s elektrickým ovládaním) |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (Moduly distribúcie napájania) (relé IG 2), relé štartovania |
|
|
40 A |
Relé chladiaceho ventilátora 1, spojovací blok (relé chladiaceho ventilátora 2) |
|
|
40 A |
Spojovací blok prístrojovej dosky (Poistka - ZAMKNUTIE DVERÍ, SMEROVÉ SVETLO, relé koncových svetiel) |
|
|
40 A |
Spínač zapaľovania, skrinka relé PDM (relé IG1, relé ACC) |
|
|
40 A |
Spojovací blok prístrojovej dosky (relé napájacej zásuvky) |
|
|
10 A |
Relé klimatizačného zariadenia |
|
|
20 A |
PCM (Power Train Control Module - Riadiaci modul hnacieho ústrojenstva) |
|
|
20 A |
LO relé predných svetlometov |
|
|
20 A |
HI relé predných svetlometov |
|
|
20 A |
Relé palivového čerpadla |
|
|
15 A |
Relé húkačky poplašného zariadenia proti vlámaniu, relé húkačky |
|
|
15 A |
ECM (Riadiaci modul motora)/PCM (Riadiaci modul hnacieho ústrojenstva) |
|
|
10 A |
Snímač batérie |
|
|
30 A |
Hlavné relé |
|
Symbol |
Názov relé |
Typ |
|---|---|---|
|
|
Relé húkačky poplašného zariadenia proti vlámaniu |
MICRO |
|
|
Relé stieračov HI |
MICRO |
|
|
LO relé predných svetlometov |
MICRO |
|
|
Relé stieračov LO |
MICRO |
|
|
HI relé predných svetlometov |
MICRO |
|
|
Relé chladiaceho ventilátora 1 |
MICRO |
|
|
Relé klimatizačného zariadenia |
MICRO |
|
|
Relé palivového čerpadla |
MICRO |
|
|
Relé štartovania |
MICRO |
|
|
Relé chladiaceho ventilátora 2 |
MICRO |
|
|
Hlavné relé |
MINI |
|
|
Relé klaksóna |
MICRO |
|
|
Relé dúchadla klimatizačného zariadenia |
MICRO |
Poistková skrinka priestoru motora (iba ohrievač Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC)
