승객 구분 시스템 (ODS)
동승석 시트에 장착된 승객 구분 센서는, 동승석 승객을 어린이 보조 좌석과 성인으로 구분하여 에어백 제어 장치(ACU)에 승객 정보를 보내며, 에어백 제어 장치(ACU)는 승객 정보와 충돌 신호를 이용하여 동승석 에어백 전개 여부를 결정합니다.
-
승객 구분 시스템(ODS)은 동승자가 올바른 자세로 차량에 탑승한 경우 이를 감지하여 동승석 에어백을 정상적으로 작동시켜 필요한 경우에 팽창시킵니다.
-
어린이 보조 좌석이 동승석에 설치 된 경우 이를 감지하고 동승석 에어백이 작동하지 않습니다.
-
체구가 작은 어른이 올바르지 않은 자세로 앉아있는 경우 동승석 에어백이 작동하지 않을 수 있습니다.
* ODS : Occupant Detection System
* ACU : Airbag Control Unit

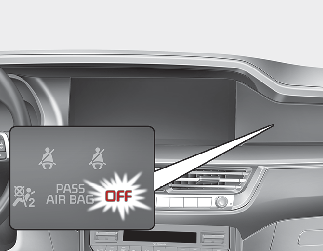

시동 ON 후 PASSENGER AIR BAG “OFF”표시등은 약 4초 동안 켜집니다. 동승석에 탑승자가 앉으면, 수초 후에 승객 구분 센서가 동승석 탑승자를 감지합니다.
승객 구분 시스템 (ODS)의 주요 구성품
-

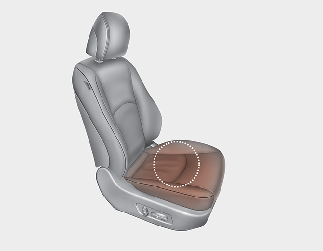

동승석 시트 쿠션에 장착되어 있는 승객 구분 센서
-
동승석 에어백 시스템의 작동 여부를 결정하는 에어백 제어 장치
-
동승석 에어백 작동 여부를 나타내는 PASSENGER AIR BAG “OFF” 표시등
승객 구분 시스템 (ODS) 사용방법
안전 벨트를 매고, 바른자세로 앉으십시오. 동승석 탑승자가 올바른 자세를 유지하도록 한 후 시동을 걸면 시스템이 동승석 탑승자를 감지한 후 동승석 에어백이 정상적으로 작동합니다. 승객 탑승 후 표시등이 켜져 있을 경우 시동 「OFF」 후 동승석 승객이 정자세로 유지토록 한 후 재시동 하여 PASSENGER AIR BAG“OFF” 표시등이 꺼지는지 확인하십시오. PASSENGER AIR BAG “OFF” 표시등이 계속켜져 있을 경우, 동승석 탑승자를 뒷자리에 탑승하도록 하십시오.
동승석에는 어린이 보조 좌석을 절대로 설치하지 마십시오. 불가피하게 어린이 보조 좌석을 설치할 경우에는 앞 보기로 설치 후 시트는 최대한 뒤로 위치하도록 하십시오.
어린이 보조좌석을 설치한 후 PASSENGER AIR BAG “OFF” 표시등이 꺼져있으면 동승석 에어백이 작동하는 조건이 되므로 즉시 어린이 보조 좌석을 뒷좌석에 설치하십시오.
동승석에 성인 탑승 후 PASSENGER AIR BAG “OFF” 표시등이 켜져 있을 경우 충돌 시 동승석 에어백이 팽창되지 않을 수 있습니다. 또한 어린이 보조 좌석 설치 후 PASSENGER AIR BAG “OFF” 표시등이 꺼져 있을 경우에는 충돌 시 동승석 에어백이 작동하는 조건이 됩니다.
위와 같은 상황이 발생될 경우 동승석 탑승자나 어린이 보조 좌석을 즉시 뒷좌석으로 탑승 및 이동시키고 자사 직영 서비스센터 또는 서비스 협력사를 방문하여 점검 및 수리를 받으십시오.
동승석 승객 구분 시스템의 작동 조건
승객 구분 시스템(ODS)은 다음 표의 1번부터 4번 조건에 따라 동승석 에어백을 작동 또는 미작동시킵니다.
|
승객 구분 시스템 작동 조건 |
표시등/경고등 |
장 치 |
|
|---|---|---|---|
|
PASSENGER AIR BAG “OFF” 표시등 |
에어백 경고등 |
동승석 에어백 |
|
|
1. 성인*1 |
꺼짐 |
꺼짐 |
작동 |
|
2. 어린이 보조 좌석에 앉힌 12개월 어린이*2*3 또는 유아*4 |
켜짐 |
꺼짐 |
미작동 |
|
3. 공석 |
켜짐 |
꺼짐 |
미작동 |
|
4. 시스템 오류 |
꺼짐 |
켜짐 |
작동 |
*1. 승객 구분 시스템은 성인의 체격 조건에 해당하는 사람을 성인으로 판단합니다. 체형이 작은 성인이 동승석에 앉았을 경우 시스템은 그 사람의 체형 및 자세에 기초하여 그 사람을 어린이로 인식할 수 있습니다.
*2. 절대로 동승석에 어린이 보조 좌석을 설치하지 마십시오.
*3. 12개월 이상에서 12살 이하 어린이가 동승석에 앉을 경우 PASSENGER AIR BAG “OFF” 표시등이 켜지거나 꺼질 수 있습니다. 이것은 정상적인 조건입니다.
*4. 어린이를 동승석에 앉히지 마십시오. 성장한 어린이가 동승석에 앉았을 때 시스템은 그 사람의 체형 및 자세에 기초하여 성인으로 인식할 수 있습니다.
탑승자가 동승석에 바르지 않게 앉아 있거나 물건을 올려 놓거나 좌석 아래에 물건을 놓으면 승객 구분 시스템(ODS) 작동에 방해가 될 수 있습니다. 운전자와 모든 탑승자는 에어백과 안전벨트에 의한 최대의 효과를 얻기 위해서는, 항상 바른 자세로 앉고 안전벨트를 올바른 방법으로 착용해야 합니다.
PASSENGER AIR BAG "OFF" 표시등이 켜진 상태에서는 동승석 에어백 미전개 되며, 꺼진 상태에서 동승석 에어백은 작동 조건이 됩니다.
-
시트 표면을 덮는 차량용 쿠션 및 순정 부품외 동승석 시트 히터는 사용하지 마십시오.
-
시트가 다량의 음료수 또는 물에 젖어있는상태에서 동승석에 어린이 보조 좌석을 설치하지 마십시오.
-
승객 구분 시스템을 임의로 변경 또는 개조시에는 정상 작동하지 않아 충돌 사고 발생시 심각한 상해가 발생할 수 있습니다 .
-
수리 등의 목적으로 동승석 시트 탈/부착 후, 공석 및 승객 착석 시에는 PASSENGER AIR BAG "OFF" 표시등 및 에어백 경고등이 정상 작동하는지 반드시 확인하십시오.
-
스팀이나 세제를 이용하여 내부 세차 후에는 반드시 충분히 시트를 건조시킨 후, PASSENGER AIR BAG “OFF” 표시등 및 에어백 경고등 정상 작동 여부를 확인하십시오.
-
동승석 시트나 승객 구분 시스템은 반드시자사 직영 서비스센터 또는 서비스 협력사를 방문하여 점검 및 수리하십시오.
승객 구분 시스템(ODS) 오류 혹은 오작동이 발생할 수 있으므로 심각한 부상 혹은 사망의 위험을 줄이기 위하여 아래의 내용을 준수하십시오.
-

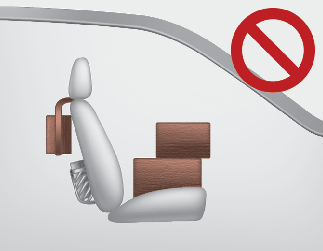

무거운 물건을 동승석에 올려놓거나 등받이 포켓에 넣어두지 마십시오.
-
뒷좌석 착석 시, 다리를 동승석 위에 올려 놓지 마십시오.
-

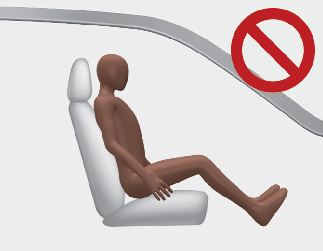

동승석에 앉을 경우, 엉덩이를 앞으로 치우쳐 앉지 마십시오.
-
동승석 등받이를 지나치게 뒤로 젖히지 마십시오.
-

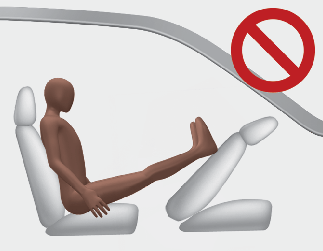

동승석 착석시, 다리를 크래쉬패드 위에 올려놓지 마십시오.
-
동승석 착석 시, 어느 한쪽으로 치우쳐서 앉지 마십시오.
-
스키복이나 엉덩이 보호대 등과같은 두꺼운 옷을 입고 동승석에 앉지 마십시오.
-
동승석에 두꺼운 모포나 방석 등 시트 쿠션 표면을 덮는 시트 액세서리는 사용하지 마십시오.
-

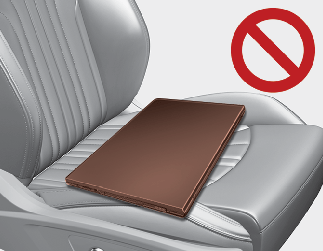

노트북이나 DVD 등 전자 장비나 다량의 물통 등 전도성 물체를 동승석 시트 위에 올려 놓지마십시오.
-
인버터 충전기(inverter charger)를 사용하는 전자기기 (노트북,위성라디오 등)를 사용하지 마십시오.
-
동승석에 실수로 다량의 음료수또는 물을 쏟았을 시, 에어백 경고등이 켜지거나 오작동을 일으킬 수 있으니 시트를 완전히 말리고 운행하십시오.
-
요철 형태의 날카로운 물건을 동승석 시트 위에 올려놓지 마십시오. 날카로운 물건에 좌석 표면 및 승객 구분 시스템(ODS)이 손상될 수 있습니다.
-
시트 커버링이나 시트 교체 시, 반드시 순정부품만 사용하십시오. 승객 구분 시스템은 당사에서 공급하는 순정부품만을 기준으로 개발되어 있습니다. 이를 임의 변경 또는 개조 시에는 정상 작동하지 않아 충돌 사고 발생 시 심각한 상해가 발생할 수 있습니다.
