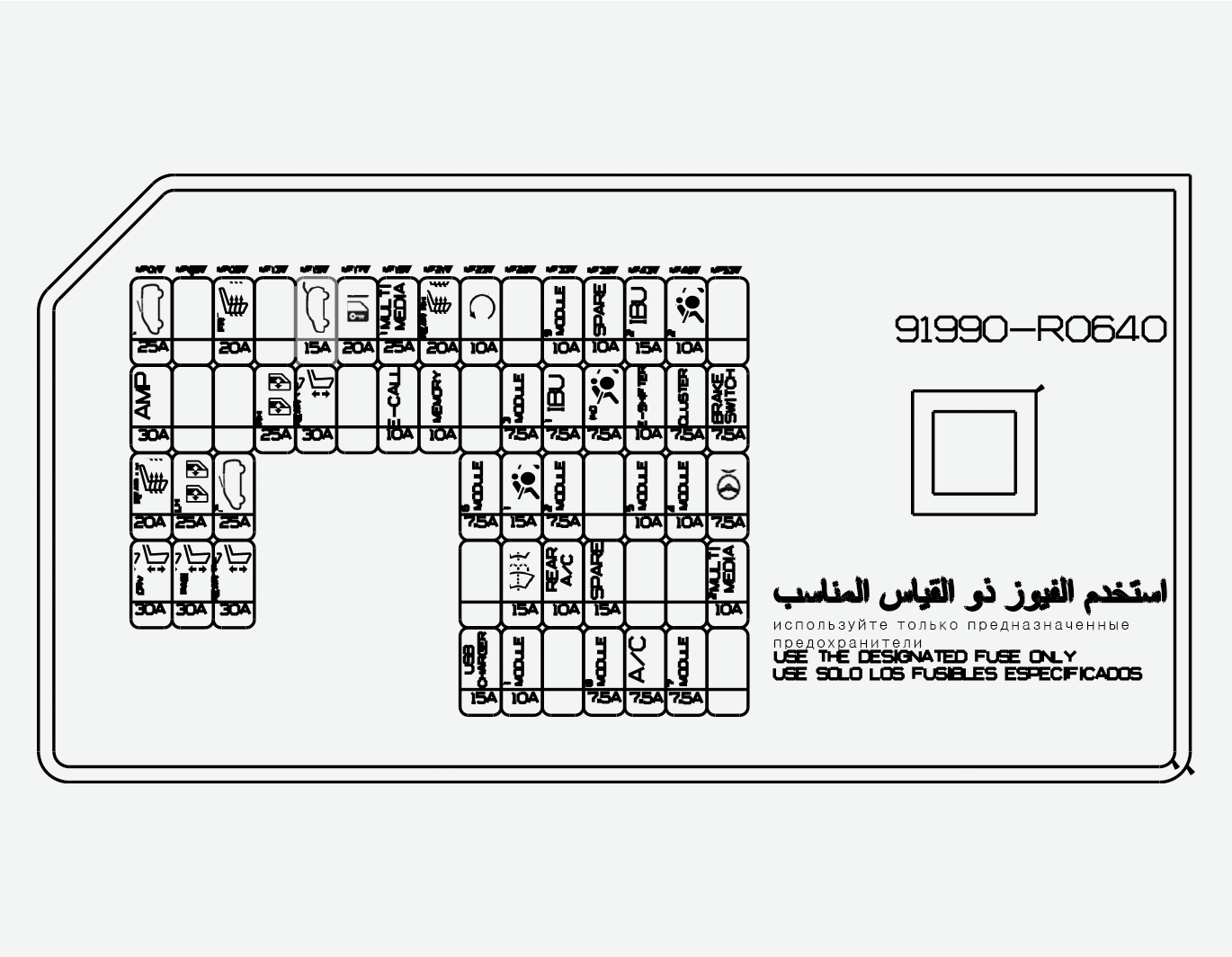

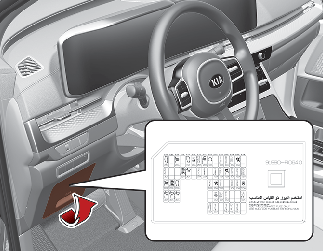

ЛЮК В КРЫШЕ1

Двигатель люка в крыше спереди

AMP

AMP (усилитель) (BOSE)

ПОДОГРЕВ ЗАДНЕГО ЛЕВОГО СИДЕНЬЯ

Модуль управления вентиляцией 2-го сиденья (Л), модуль управления подогревом 2-го сиденья

ВОДИТЕЛЬСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

Модуль управления IMS (Интегрированная система памяти), переключатель водительского сиденья с электроприводом

ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ВОДИТЕЛЬСКОЙ ДВЕРИ

Переключатель заднего левого электрического стеклоподъемника, предохранительный модуль заднего левого электрического стеклоподъемника

[LHD] предохранительный модуль электрического стеклоподъемника водительской двери

[RHD] Переключатель электрического стеклоподъемника пассажирской двери, предохранительный модуль электрического стеклоподъемника пассажирской двери

ПАССАЖИРСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

Выключатель электропривода пассажирского сиденья, модуль контроля посадки пассажира

ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ

Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений

ЛЮК В КРЫШЕ2

Двигатель люка в крыше сзади

ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

Модуль контроля комфорта 2-го правого сиденья

ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПАССАЖИРСКОЙ ДВЕРИ

Переключатель заднего правого электрического стеклоподъемника, предохранительный модуль заднего правого электрического стеклоподъемника

(ЛЕВЫЙ) Переключатель электрического стеклоподъемника пассажирской двери, предохранительный модуль электрического стеклоподъемника пассажирской двери

[RHD] предохранительный модуль электрического стеклоподъемника водительской двери

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

Реле открывания двери багажного отделения

ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

Модуль контроля комфорта 2-го левого сиденья

DOOR LOCK

Реле дверного замка, реле разблокировки дверей, МЕХАНИЗМ ОТКРЫВАНИЯ ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

МУЛЬТИМЕДИА 1

Главный блок управления аудио, аудио/видео и навигацией, предохранитель - МУЛЬТИМЕДИА 2

E-CALL

Модуль экстренного вызова (E-Call)

ПОДОГРЕВ ЗАДНЕГО ПРАВОГО СИДЕНЬЯ

Модуль управления вентиляцией 2-го сиденья (П), модуль управления подогревом 2-го сиденья (П)

ПАМЯТЬ

Модуль управления передним/задним кондиционером, панель управления передним кондиционером, приборная панель, мультимедиа-монитор заднего сиденья (слева/справа), наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления IMS (Интегрированная система памяти), модуль управления дверью багажника с электроприводом, датчик присутствия пассажира на заднем сиденье (ROA) №1/№2

«START» (Запуск)

[Без интеллектуального ключа] замок зажигания

МОДУЛЬ 6

[Smartstream D2.2] обогреватель топливного фильтра (дизельный двигатель)

ЗАРЯДНОЕ УСТРОЙСТВО USB

Левое зарядное USB-устройство в багажном отделении, зарядный USB-блок в багажном отделении, USB-разъем водительского сиденья, USB-разъем пассажирского сиденья

МОДУЛЬ 3

IBU (Интегрированный блок управления электрооборудованием кузова), модуль ADAS, камера системы оповещения о сходе с полосы (LDW), переключатель амортизационной прокладки, переключатель электронного стояночного тормоза, переключатель передней верхней консоли, индикатор рычага переключения АКПП, левый/правый задний радар, дозирующий модуль управления

ПОДУШКА БЕЗОПАСНОСТИ 1

Модуль управления системой пассивной безопасности (IG1), ДАТЧИК ОБНАРУЖЕНИЯ ПАССАЖИРА

ОМЫВАТЕЛЬ

Многофункциональный переключатель

МОДУЛЬ 1

IBU (Интегрированный блок управления электрооборудованием кузова), главный блок управления аудио, аудио/видео и навигацией, клавиатура, модуль ADAS, модуль экстренного вызова (E-Call), розетка передней полки (слева/справа), усилитель (BOSE), мультимедиа-монитор заднего сиденья (слева/справа)

МОДУЛЬ 9

Диагностический разъем, выключатель аварийной сигнализации, модуль управления комфортом 2-го сиденья (слева/справа), рычаг переключения АКПП, переключатель амортизационной прокладки, переключатель амортизационной прокладки (снизу), модуль управления водительской дверью, наружная ручка водительской/пассажирской двери, антенна наружной ручки водительской/пассажирской двери

IBU1

IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ1)

МОДУЛЬ 2

Переключатель стоп-сигналов

ЗАДНИЙ КОНДИЦИОНЕР

Модуль управления задним кондиционером, соединительный блок моторного отделения (реле заднего вентилятора)

AIR BAG IND.

Приборная панель, ПОДУШКА БЕЗОПАСНОСТИ (СИГНАЛЬНАЯ ЛАМПА)

МОДУЛЬ 8

Модуль инвертера кондиционера, модуль управления обдувом 2-го сиденья (слева/справа), инвертер кондиционера (сзади), модуль управления обдувом переднего сиденья, соединительный блок моторного отделения (реле 1/2 обогревателя лобового стекла), модуль управления обогревом 2-го сиденья, модуль управления комфортом 2-го сиденья (слева/справа)

IBU2

IBU (Интегрированный блок управления электрооборудованием кузова) (B+)

E-SHIFTER

[С электронным переключением (SBW)] Переключатель рычага АКПП (автоматической трансмиссии)

МОДУЛЬ 5

Индикатор проекционной консоли

Кондиционер воздуха

Модуль управления передним кондиционером, панель управления передним кондиционером, соединительная панель моторного отделения (реле переднего вентилятора, реле обогревателя с положительным ТКС № 2)

ПОДУШКА БЕЗОПАСНОСТИ 2

Модуль управления системой SRS (B+)

CLUSTER

Комбинация приборов (IG1)

МОДУЛЬ 4

Диагностический разъем, главный блок управления аудио, аудио/видео и навигацией, клавиатура, левая/правая передняя фара, устройство беспроводной зарядки, модуль экстренного вызова (E-Call), модуль управления передним/задним кондиционером, переключатель заднего электростеклоподъемника (слева/справа), панель управления передним кондиционером, предохранительный переключатель заднего электростеклоподъемника (слева/справа), модуль управления IMS (интегрированная система памяти), модуль управления обогревом переднего сиденья, электрохромное зеркало, модуль управления обдувом переднего сиденья, модуль управления обогревом 2-го сиденья, модуль управления комфортом 2-го сиденья (слева/справа), консоль управления над ветровым стеклом, модуль управления обдувом 2-го сиденья (слева/справа)

МОДУЛЬ 7

IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ2)

ТОРМОЗ

ПЕРЕКЛЮЧАТЕЛЬ

Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов

EPS

Модуль электроусилителя руля (EPS)

МУЛЬТИМЕДИА 2

[Без усилителя BOSE] главный блок управления аудио/видео и навигацией

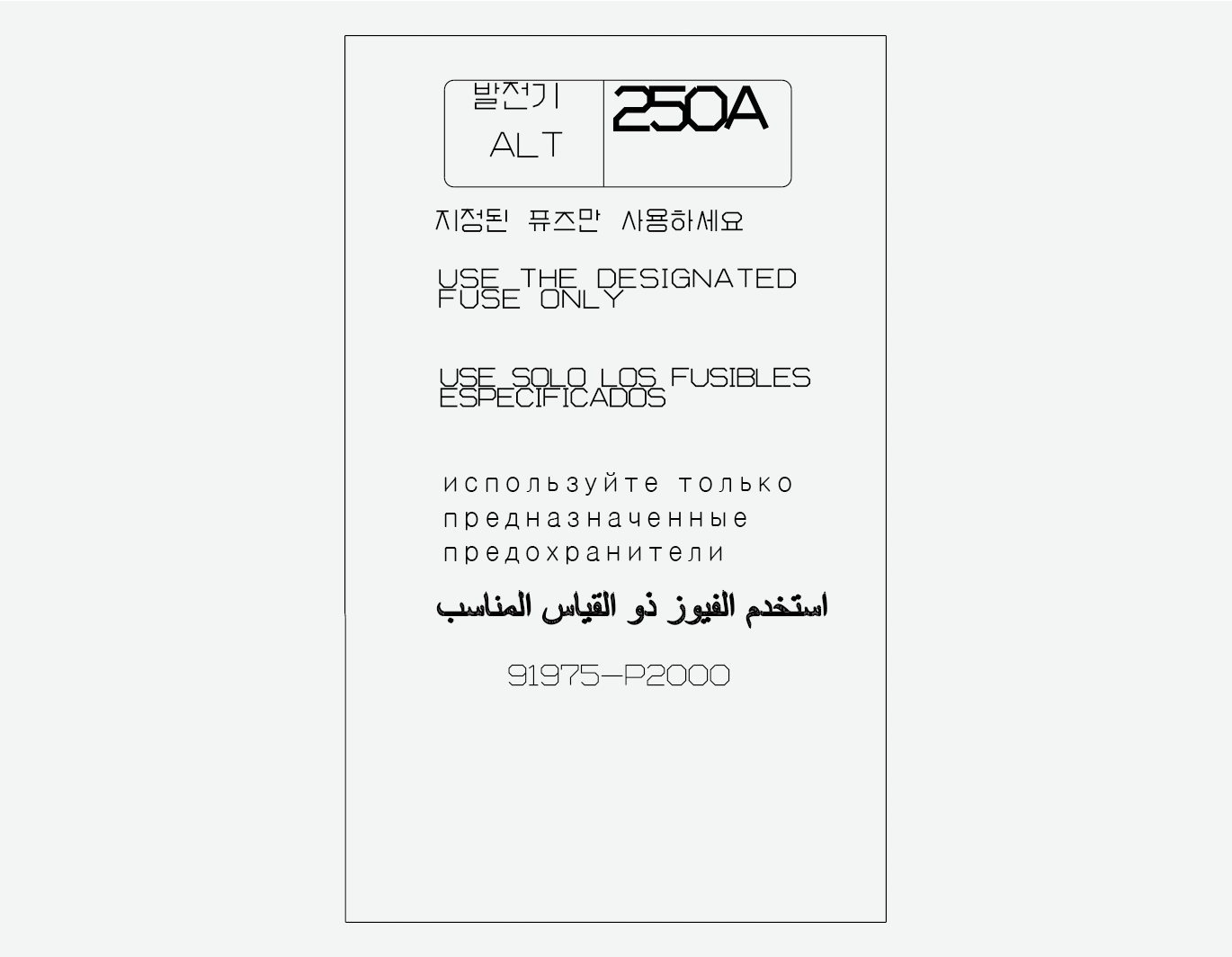

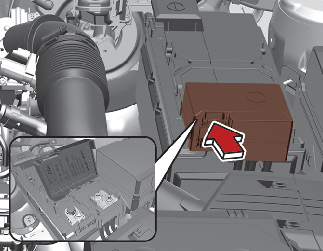

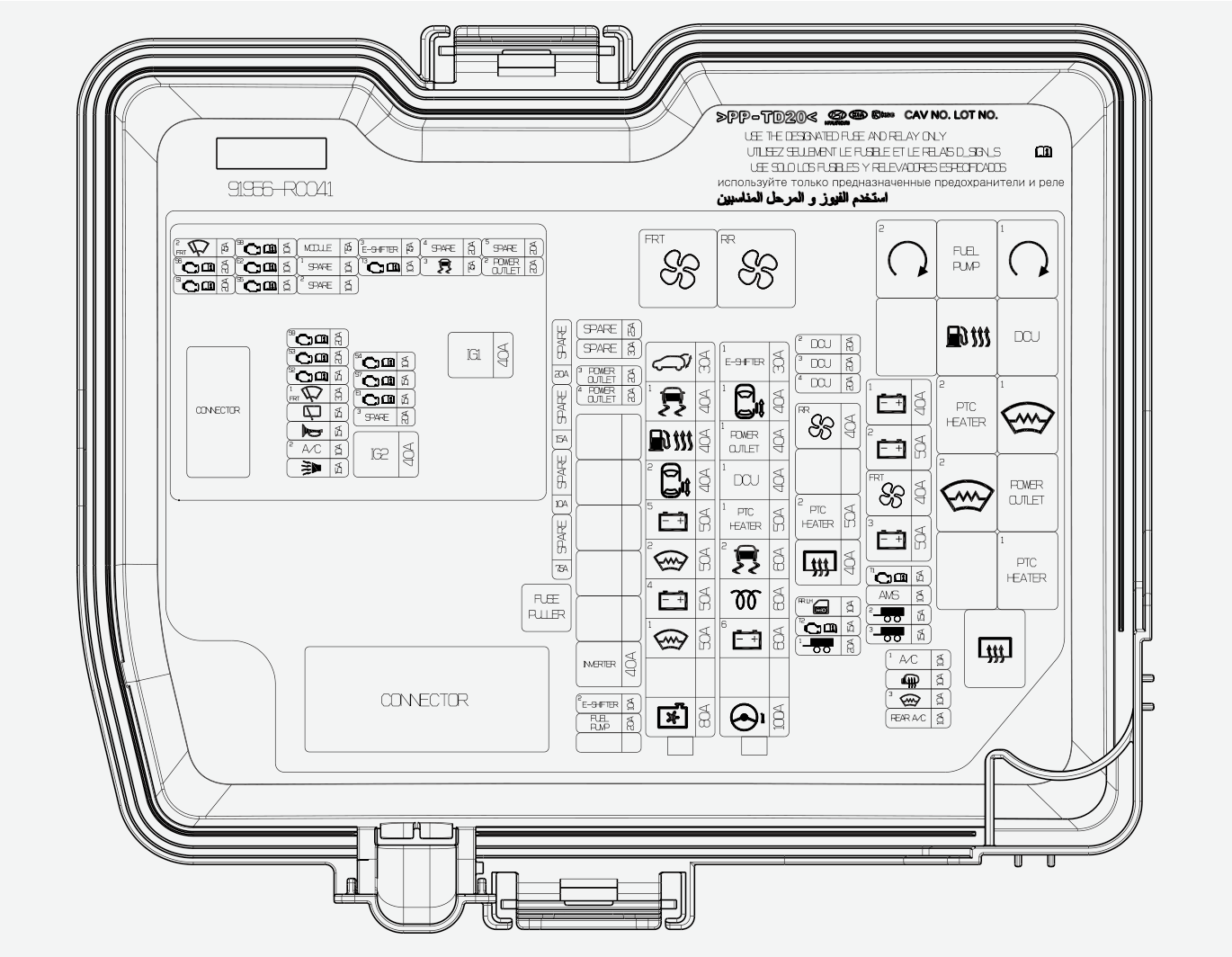

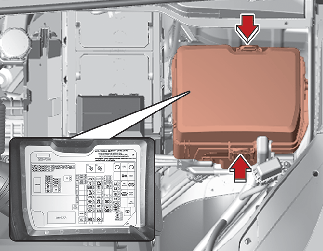

САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ (ТИП A)

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ

Вентилятор охлаждения электродвигателя

ОБОГРЕВ ЛОБОВОГО СТЕКЛА1

Реле обогрева лобового стекла1

B + 4

Соединительный блок ICU (Предохранитель - SUNROOF1 (люк в крыше 1), AMP (усилитель), FRONT S/HEAT (обогрев переднего сиденья), PASSENGER P/WINDOW (электростеклоподъемник пассажирской двери), REAR LH P/SEAT (электропривод заднего левого сиденья))

ОБОГРЕВ ЛОБОВОГО СТЕКЛА2

Реле обогрева лобового стекла2

B + +5

Соединительный блок ICU (Предохранитель - REAR LH S/HEAT (обогрев заднего левого сиденья), DRIVER P/SEAT (электропривод водительского сиденья), DRIVER P/WINDOW (электростеклоподъемник водительской двери), PASSENGER P/SEAT (электропривод пассажирского сиденья), SUNROOF2 (люк в крыше 2), REAR RH P/SEAT (электропривод заднего правого сиденья))

PSD2

Модуль боковой двери с электроприводом

ПОДОГРЕВАТЕЛЬ ТОПЛИВА

[Smartstream D2.2] Реле подогревателя топлива

ESP1

Модуль управления электронной системой стабилизации курсовой устойчивости (ESP)

ДВЕРЬ БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ

Модуль двери багажного отделения с электроприводом

САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ (ТИП B)

EPS

Модуль электроусилителя руля (EPS)

B + 6

Блок печатной платы (реле управления двигателем, реле включения стеклоочистителей, Предохранитель - HORN, A/C2, B/ALARM, ECU1, IG2, IG1)

GLOW

[Smartstream D2.2] Блок предварительного разогрева

ESP2

Модуль управления электронной системой стабилизации курсовой устойчивости (ESP)

ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 1

[Smartstream D2.2] Реле обогревателя с положительным ТКС 1

DCU1

[Smartstream D2.2] Реле управления дозированием (DCU)

POWER OUTLET1

Реле розетки питания

PSD1

Модуль боковой двери с электроприводом

E-SHIFTER1

[С электронным переключением (SBW)] SCU (Блок управления системой)

ПРЕДОХРАНИТЕЛЬ

DCU2

[Smartstream D2.2] Модуль управления дозированием

DCU3

[Smartstream D2.2] Модуль управления дозированием

DCU4

[Smartstream D2.2] Модуль управления дозированием

ЗАДНИЙ ВЕНТИЛЯТОР

Реле заднего вентилятора

ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 2

[Smartstream D2.2] Реле обогревателя с положительным ТКС 2

ЗАДНИЙ ПОДОГРЕВ

Реле заднего обогревателя

БЛОКИРОВКА ДВЕРИ (сзади справа)

Блок PCB (Реле блокировки/разблокировки задней левой двери)

TCU2

БУТ (блок управления трансмиссией)

ТРЕЙЛЕР1

Соединитель прицепа

B + 1

Соединительная панель ICU (реле защелки при долговременной нагрузке, предохранитель — ДВЕРЬ БАГАЖНИКА, ДВЕРНОЙ ЗАМОК, ОБОГР. СИДЕНЬЯ (СЗАДИ СПРАВА), ЗАПУСК, МОДУЛЬ 9, IBU2, ПОДУШКА БЕЗОПАСНОСТИ 2, ПЕРЕКЛ. ТОРМОЗА)

B+2

Соединительная панель ICU (IPS1/IPS2/IPS5/IPS9/IPS10)

ПЕРЕДНИЙ ВЕНТИЛЯТОР

Реле переднего вентилятора

B+3

Соединительная панель ICU (IPS3/IPS4/IPS6/IPS7/IPS8)

TCU1

[Smartstream D2.2] Блок управления трансмиссией (TCM)

[Smartstream G3.5] Блок управления трансмиссией (TCM), модуль управления силовым агрегатом (PCM)

AMS

Датчик АКБ

ТРЕЙЛЕР2

Соединитель прицепа

TRAILER3

Соединитель прицепа

A/C1

[Auto A/C] (Автокондиционер) Модуль управления передним кондиционером

ЗЕРКАЛО С ПОДОГРЕВОМ

Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления передним кондиционером, панель управления передним кондиционером

ОБОГРЕВ ЛОБОВОГО СТЕКЛА3

Модуль управления передним кондиционером, панель управления передним кондиционером

ЗАДНИЙ КОНДИЦИОНЕР

Модуль управления задним кондиционером

РОЗЕТКА ПИТАНИЯ 3

Передняя розетка питания

РОЗЕТКА 4

Задняя розетка питания

INVERTER

Модуль инвертора для преобразования постоянного тока в переменный

E-SHIFTER2

[С электронным переключением (SBW)] SCU (Блок управления системой), электронный переключатель рычага АКПП (автоматической трансмиссии)

FUEL PUMP

Реле топливного насоса

ЗАЖИГ. 2

Реле IG2, соединительная панель моторного отделения (пусковое реле 1)

ЗАЖИГ. 1

Реле IG1, реле ACC

ПЕР. СТЕКЛООЧ.2

Интегрированный блок управления электрооборудованием кузова (IBU), блок управления двигателем (ECM)/модуль управления силовым агрегатом (PCM)

SENSOR6

[Smartstream D2.2] Датчик твердых частиц, передний датчик оксида азота, задний датчик оксида азота

[Smartstream G3.5] Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM)

SENSOR1

[Smartstream D2.2] Регулирующий клапан давления топливной системы

[Smartstream G3.5] Катушка зажигания № 1 / № 2 / № 3 / № 4 / № 5 / № 6

ДАТЧИК8

[Smartstream D2.2] Блок предварительного разогрева

ECU2

Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM)

SENSOR5

Соединительная панель моторного отделения (реле топливного насоса)

[Smartstream D2.2] Соединительная панель моторного отделения (реле подогревателя топлива)

МОДУЛЬ

Блок переднего радара

SENSOR9

[Smartstream D2.2] Клапан системы измерения расхода топлива

[Smartstream G3.5] Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM)

SENSOR3

Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM)

SENSOR2

[Smartstream D2.2] Кислородный датчик № 1 / № 2

[Smartstream G3.5] Кислородный датчик №3

ПЕР. СТЕКЛООЧ. 1

Электродвигатель переднего стеклоочистителя

WIPER RR

Реле заднего стеклоочистителя, электромотор заднего стеклоочистителя

ЗВУКОВОЙ СИГНАЛ

Реле звукового сигнала

A/C2

Реле компрессора кондиционера

АВАР. СИГН.

Реле звукового сигнала охранной сигнализации

E-SHIFTER3

[С электронным переключением (SBW)] SCU (Блок управления системой)

TCU3

БУТ (блок управления трансмиссией)

ДАТЧИК 4

[Smartstream D2.2] Реле компрессора кондиционера, мотор охлаждающего вентилятора, переключатель стоп-сигналов, электронный термостат, датчик уровня масла

[Smartstream G3.5] Реле компрессора кондиционера, мотор охлаждающего вентилятора, кислородный датчик №1/№2/№4, электромагнитный клапан контроля продувки, электромагнит переменного масляного насоса, электромагнитный клапан впускного коллектора изменяемой геометрии, клапан регулирования масла №1/ №2/ №3/ №4

ДАТЧИК7

[Smartstream D2.2] Электронный приводной механизм VGT (турбонагнетателя с изменяемой геометрией), сапун с ПТК (положительным температурным коэффициентом), электромагнитный клапан регулирования масла, электромагнитный клапан перепускного канала системы охлаждения EGR, соединительная панель моторного отделения (реле обогревателя с положительным ТКС № 1)

[Smartstream G3.5] Инжектор №1/№2/№3/№4/№5/№6 (MPI)

ECU1

Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM)

ESP3

Модуль управления электронной системой стабилизации курсовой устойчивости (ESP)

POWER OUTLET2

Розетка питания в багажнике
